РТС-4

Первый представитель ныне почти забытой группы реле - электротепловых - в моей коллекции. В электронике эти реле применялись, как правило, в качестве слаботочных реле времени (напримр, для задержки включения анодного напряжения в ламповых каскадах).

Работа электротепловых реле основана на использовании инерционности нагревания активного элемента, который в последующем механически воздействует на исполнительную систему (контакты) реле. При этом используется сила, возникающая либо при изгибе термобиметалла, либо при линейном расширении элемента в результате его нагревания. В качестве нагревателя чаще всего используется спираль из проводника с большим удельным сопротивлением (константан, нихром и др.).

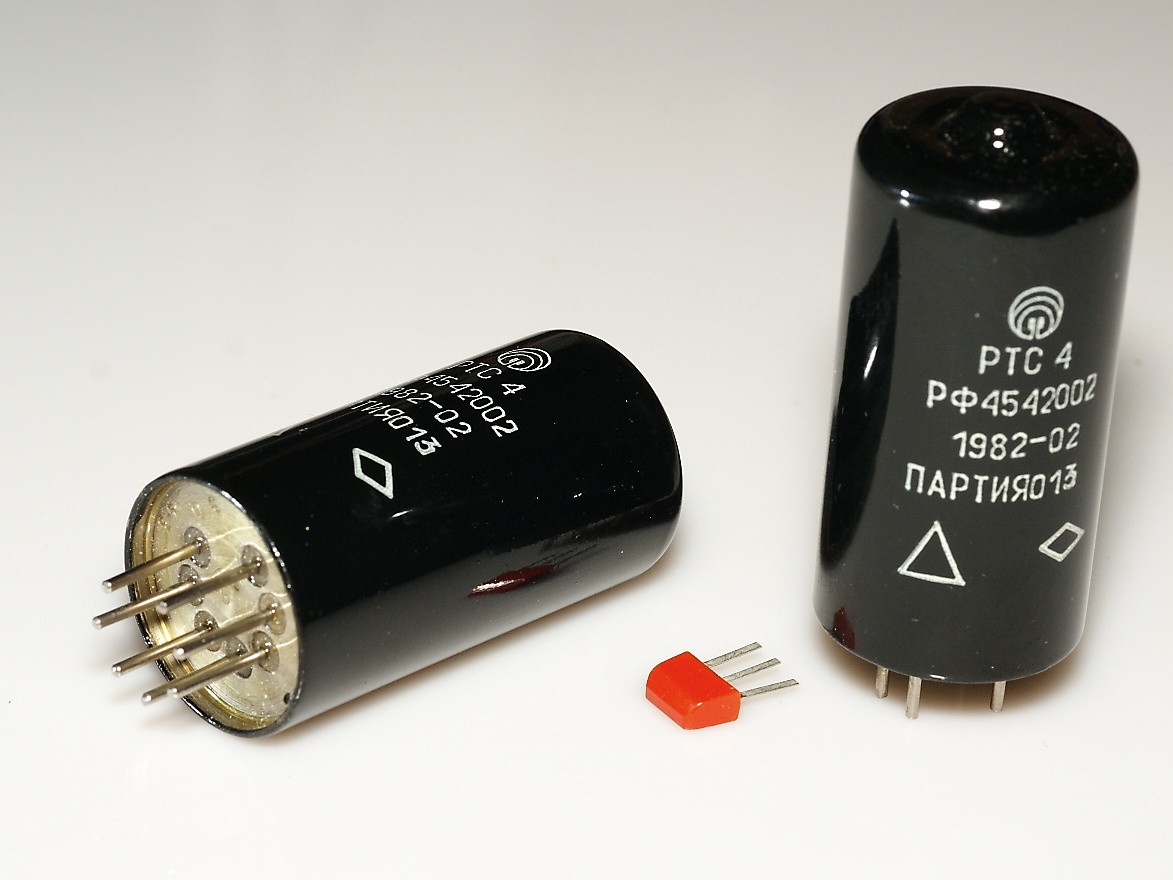

РТС4 - один из относительно поздних приборов этого типа. Это герметичное электротепловое реле с нерегулируемой выдержкой времени (от 7 до 108 секунд, в зависимости от паспорта); напряжение питания 27 В, время восстановления 300-540 сек, допустимый ток нагрузки - 2А, при коммутируемом напряжении 10...34 В. Подробные справочные данные на него.

Производитель - харьковское ПО "Радиореле".

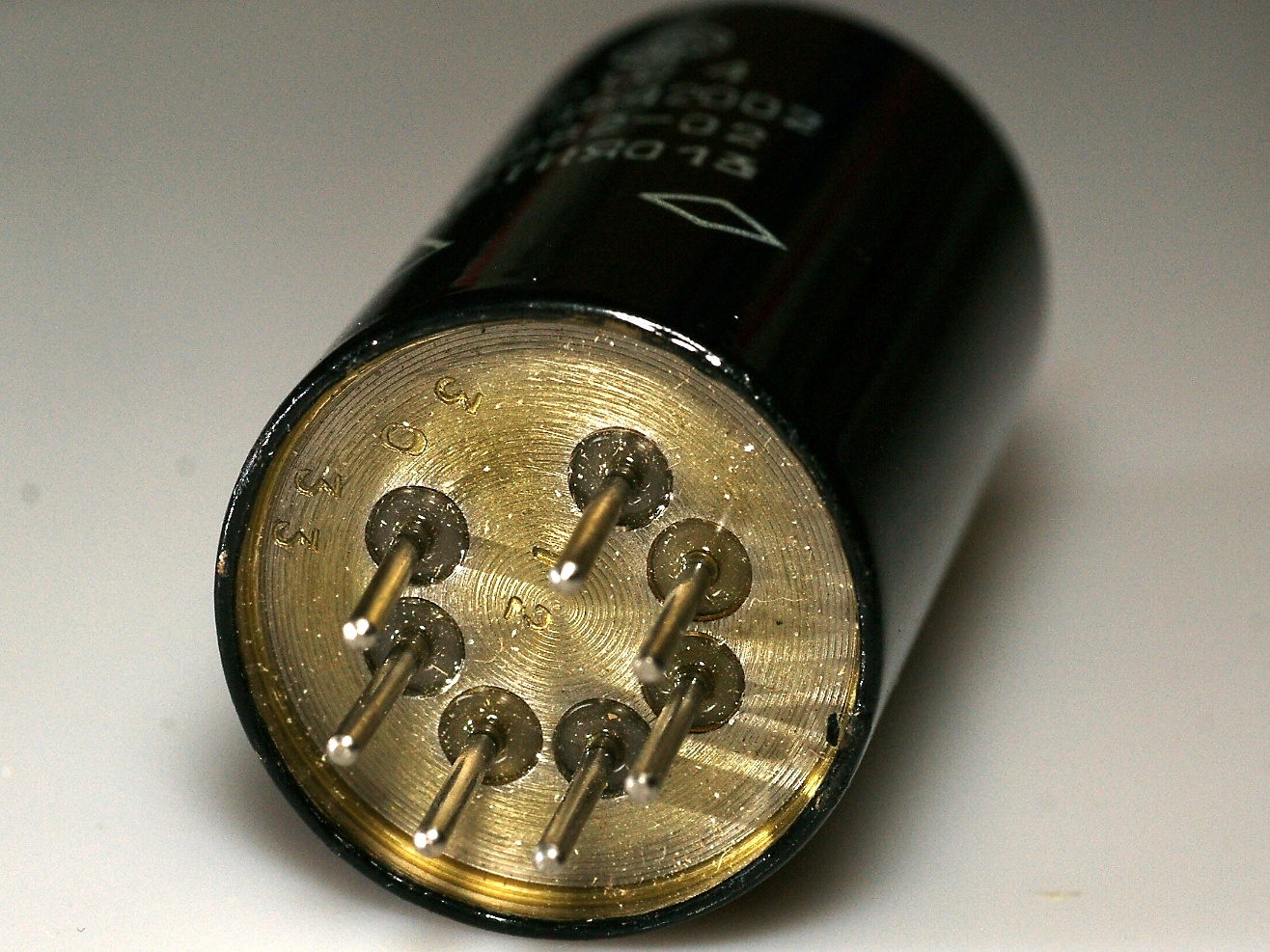

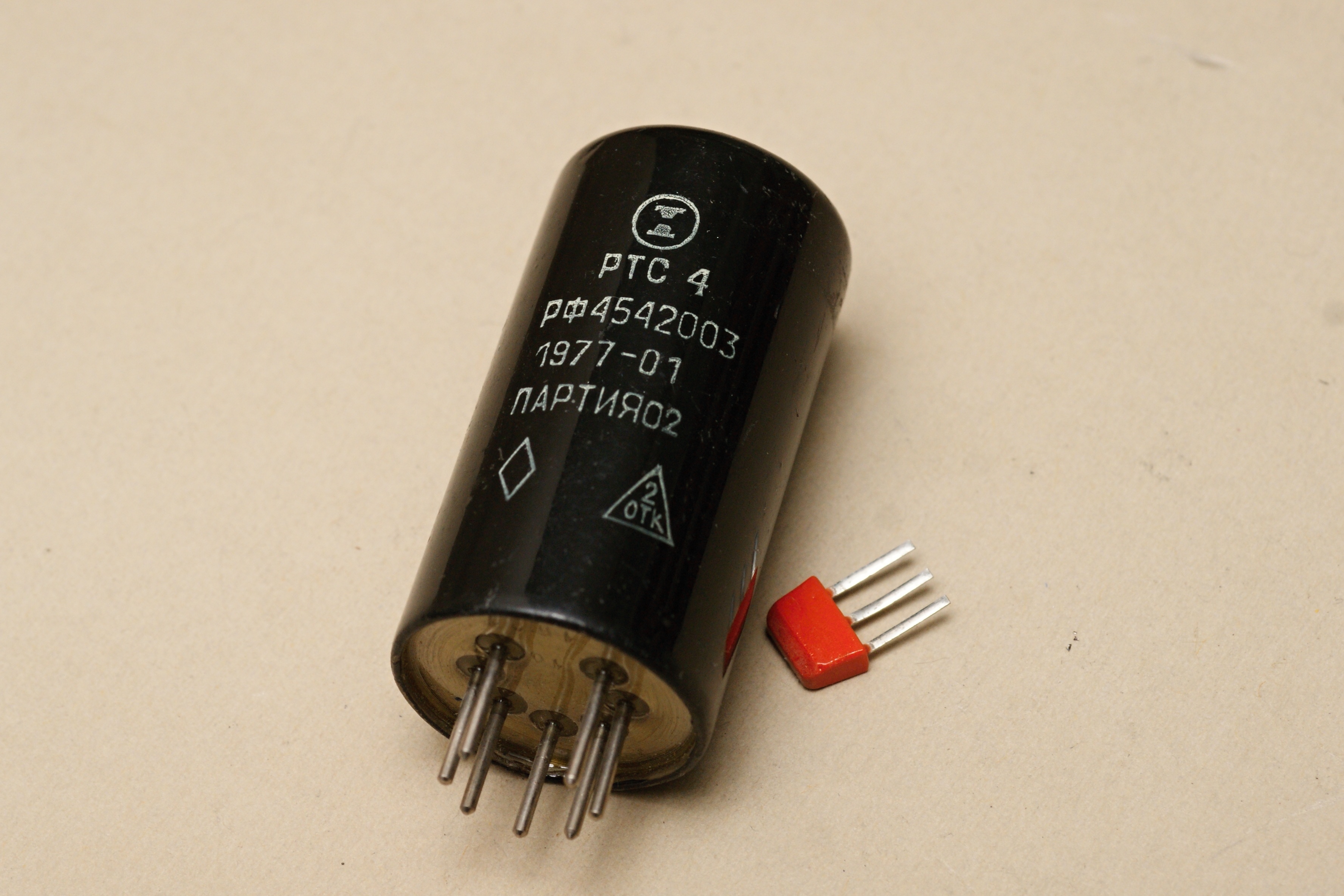

Интересен и красив металлический корпус со стеклянными изоляторами выводов; он устанавливается в типовую ламповую панель 1ПЛ7-1кД38:

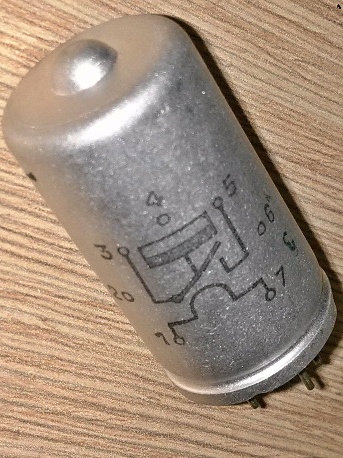

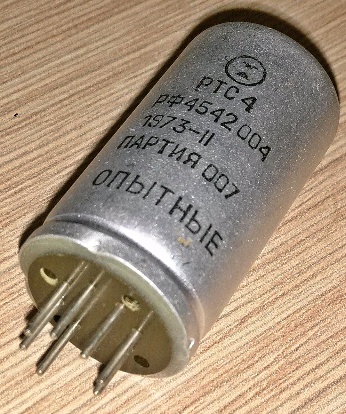

Любопытно, что опытные серии этих реле имели иную конструкцию цоколя:


(фото Александра Назаренко)


(фото Александра Назаренко)

Источники:

1. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984..
