Электротепловое реле РТС-5 имеет одну переключающую термогруппу и два исполнительных реле, в качестве которых используются реле РЭС-10.

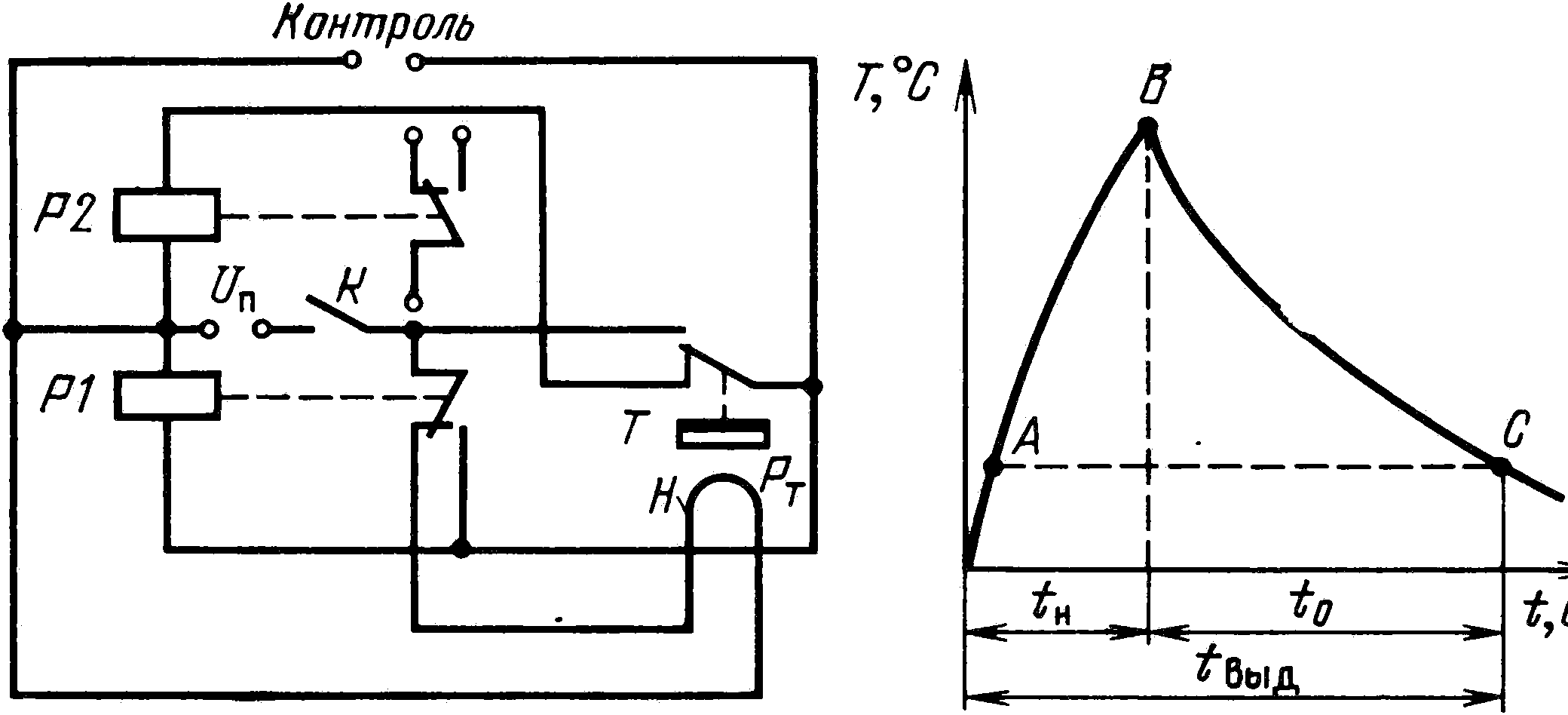

Принцип работы такого реле - инерционность по времени нагревания и остывания термобиметаллической пластины. При подключении реле к источнику питания (замыкании ключа) происходит нагревание термобиметаллической пластины от нагревателя. При достижении определенной температуры пластина изгибается и размыкает контакты 1-2. При дальнейшем нагревании пластины замыкаются контакты 2—3, в результате чего срабатывает промежуточное реле которое размыкает цепь нагревателя и ставится на самоблокировку. После этого начинается цикл остывания термопластины. При уменьшении температуры до определенного значения термопластина возвращается в исходное положение и вновь замыкает контакты 1-2. В результате замыкается цепь питания реле, контакты которого предназначены для коммутации внешней цепи. Использование инерционности нагревания и остывания биметаллической пластины позволяет получать сравнительно большие выдержки времени. Повторное включение реле может быть осуществлено только после размыкания ключа и полного остывания термобиметаллической пластины до исходной температуры, т.е. температуры окружающей среды.
Выдержка времени у этих реле не регулируется (выпускались два варианта, на 90 и 180 секунд); время восстановления - не менее 180 с, напряжение питания 27 В, сопротивление нагревателя 55 Ом, допустимый ток нагрузки - до 2А, при коммутируемом напряжении 30...115 В. Подробные справочные данные на него.
Производитель - харьковское ПО "Радиореле". Судя по справочнику, прекратили их выпускать в 1978 году, с заменой на РТН6.

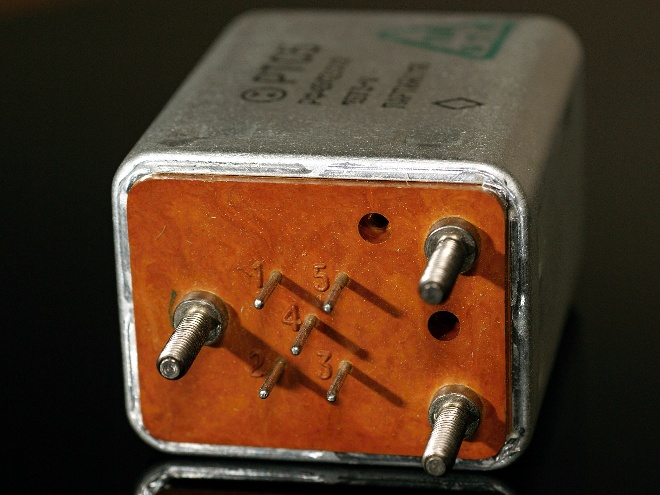

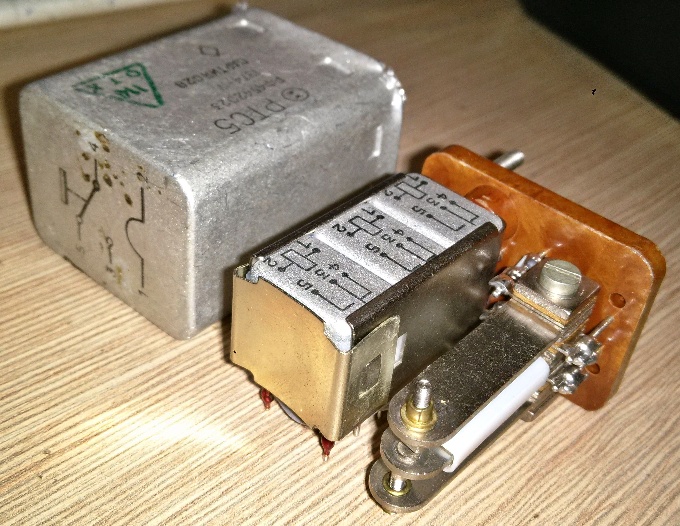

(фото Александра Назаренко)

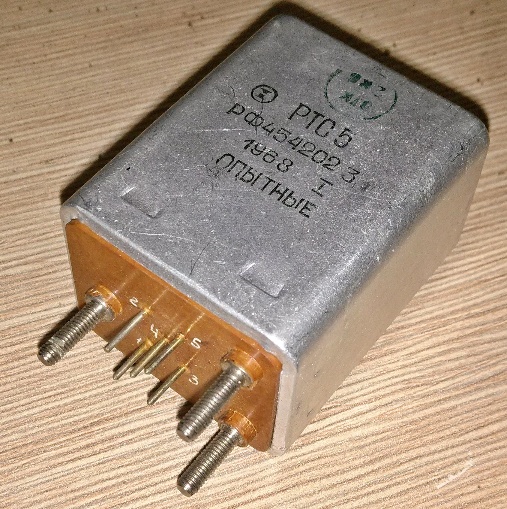

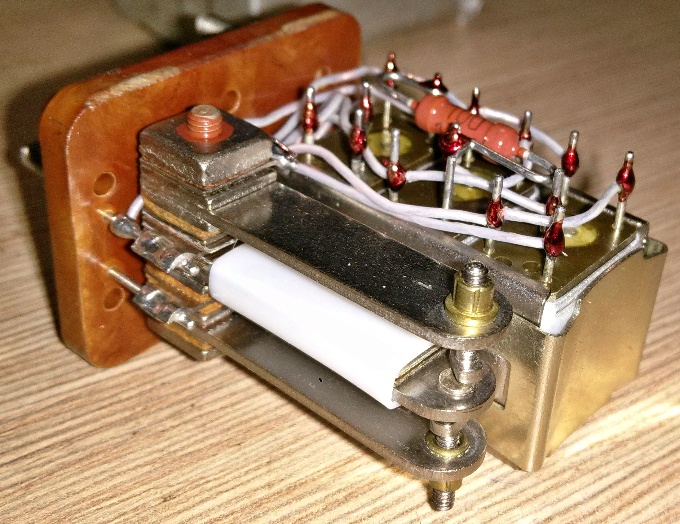

(фото Александра Назаренко)

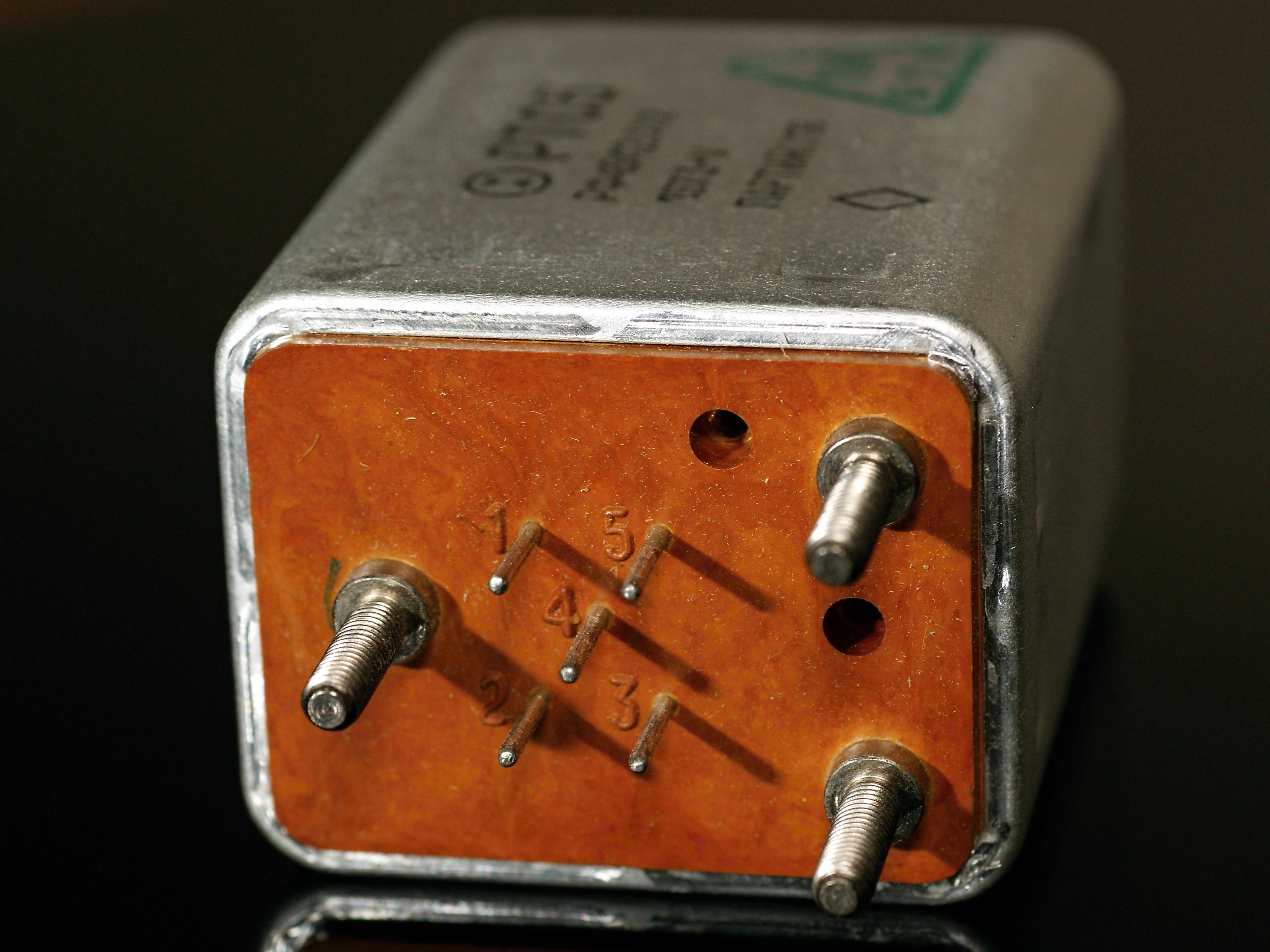

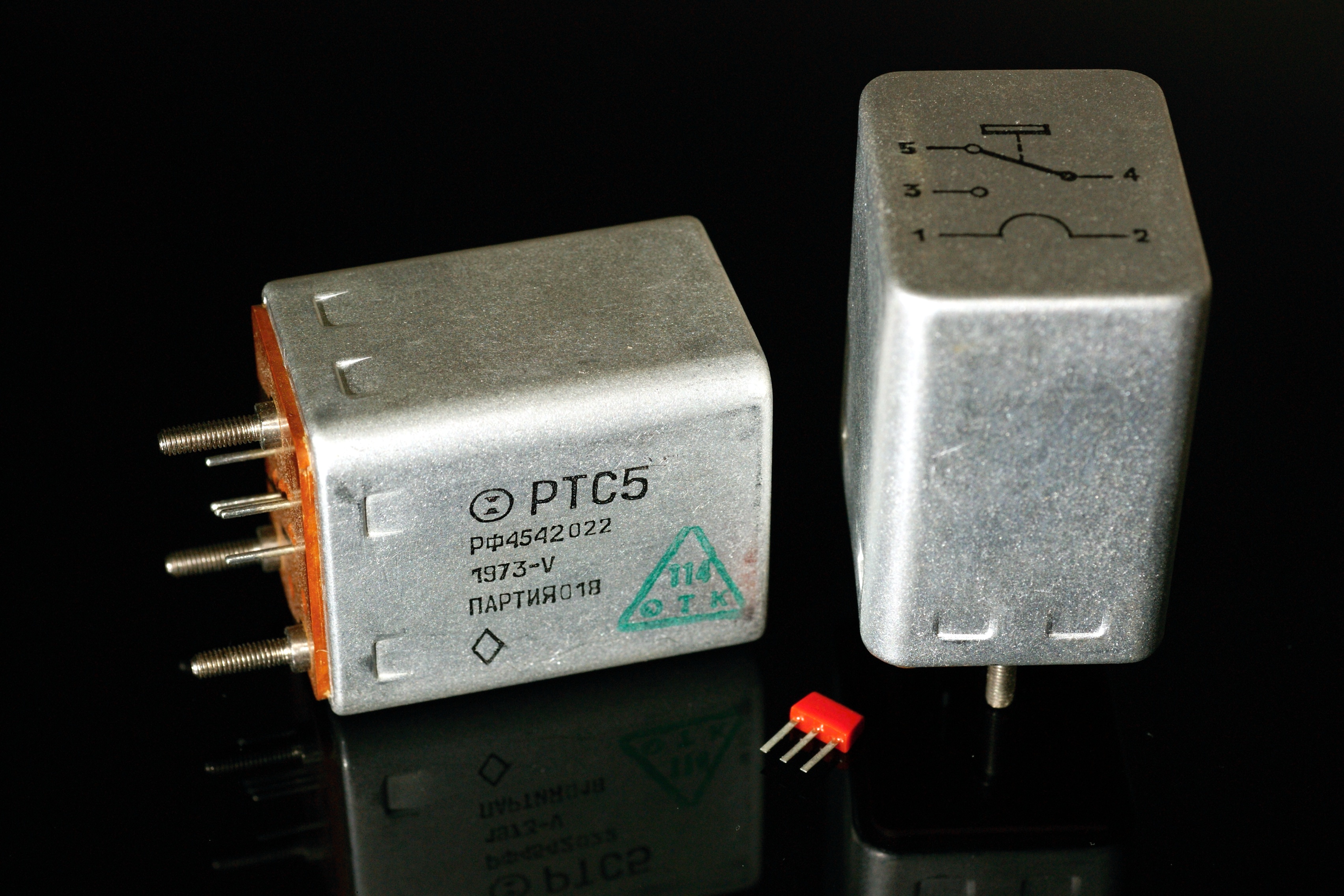

(фото Александра Назаренко)
