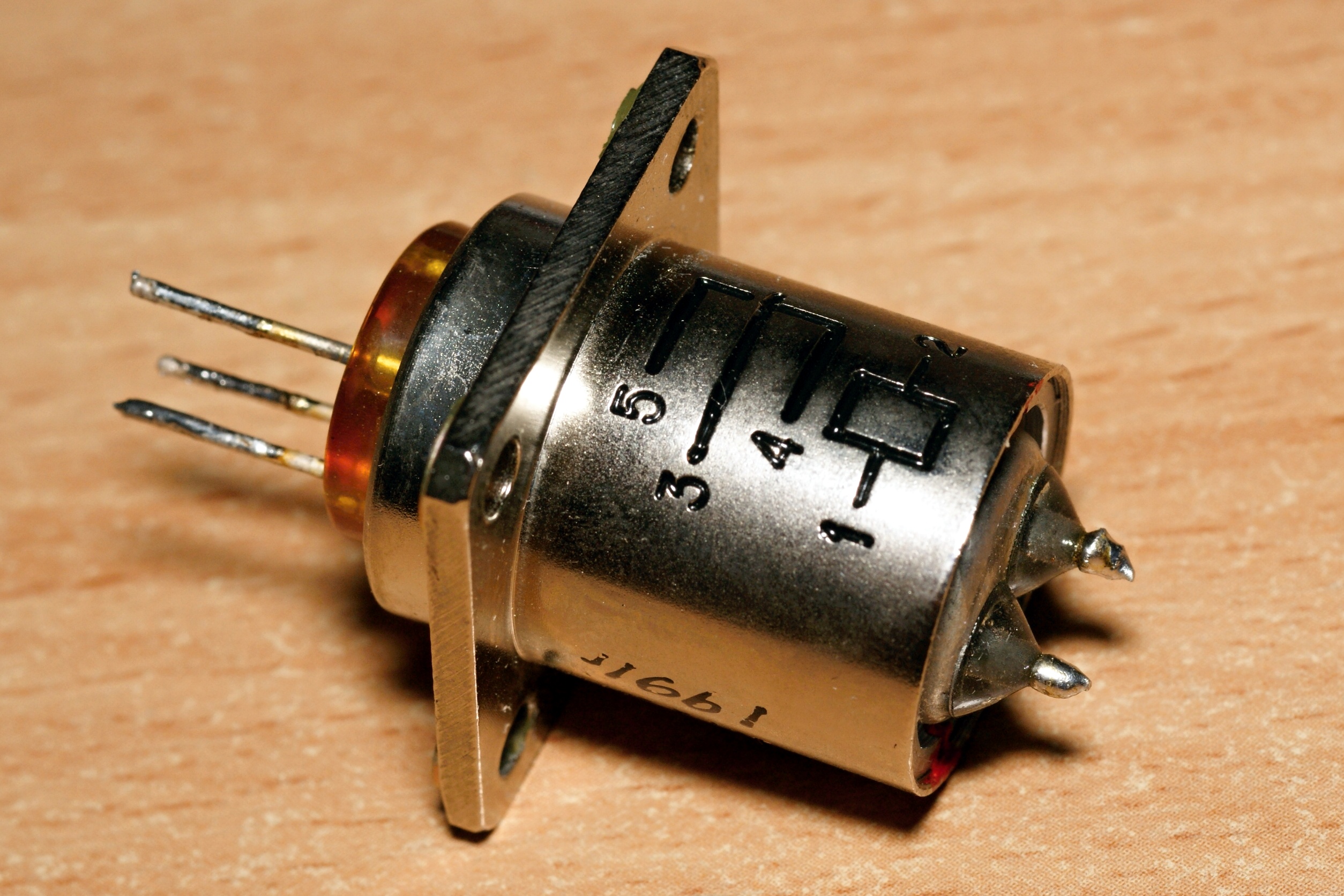

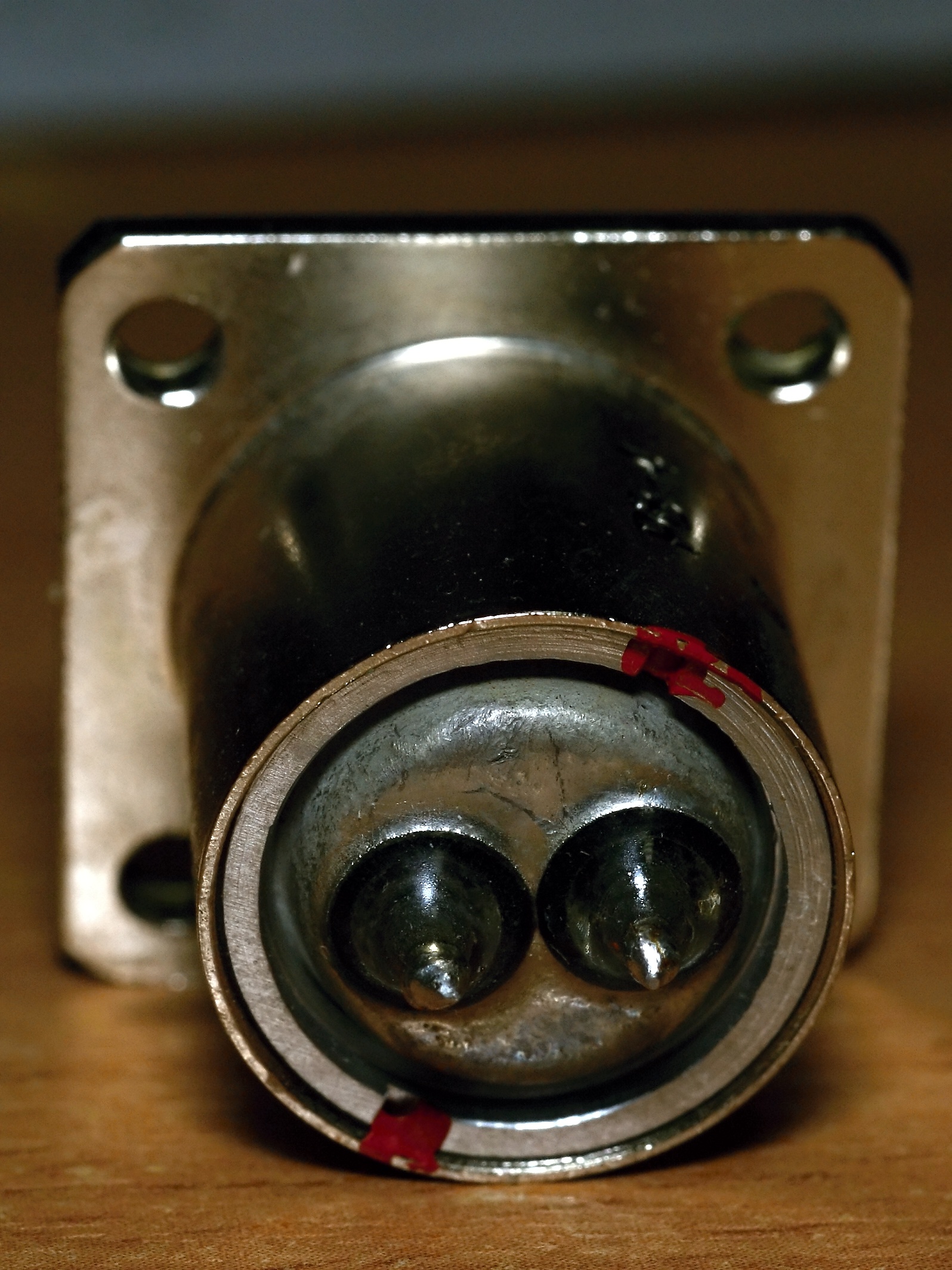

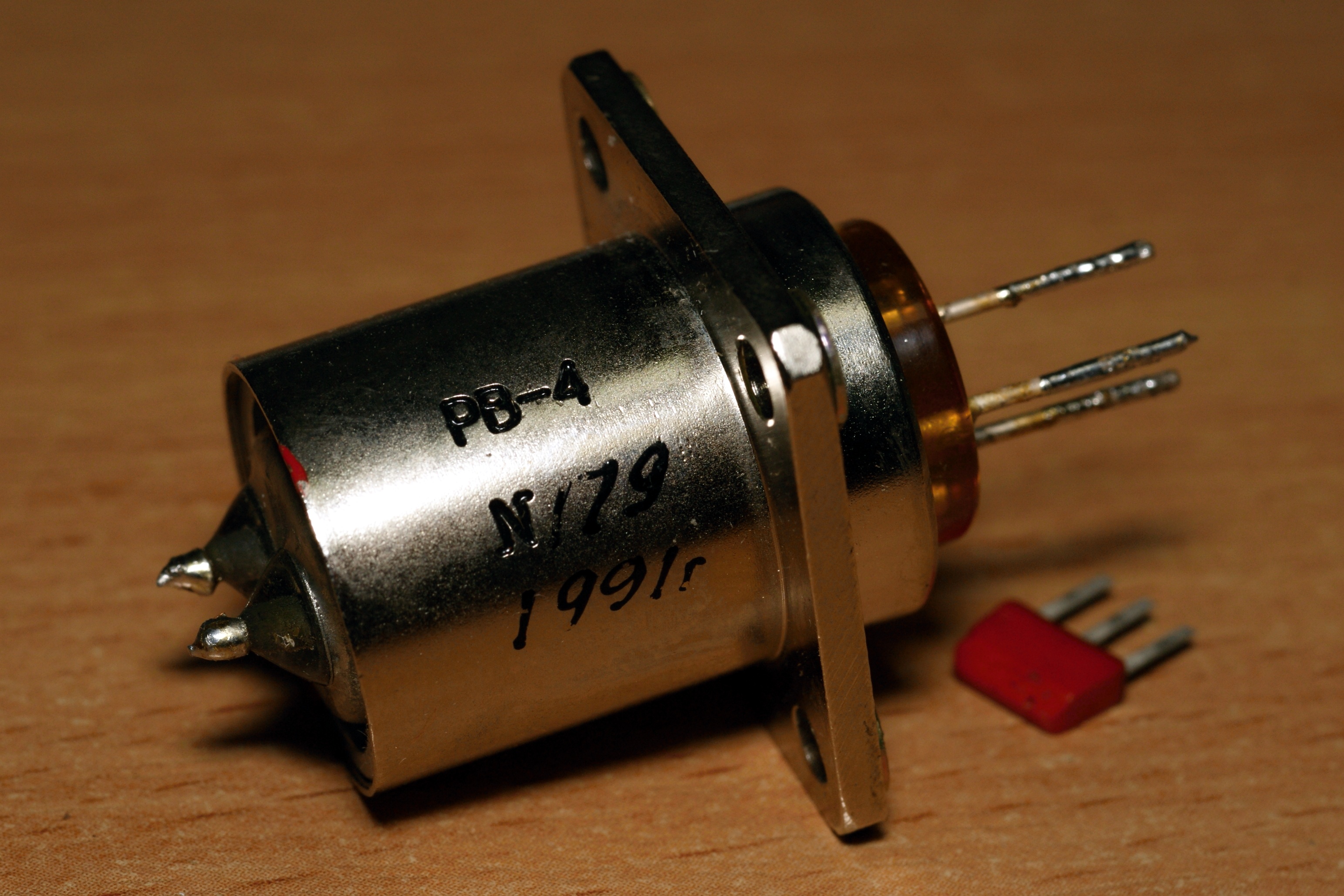

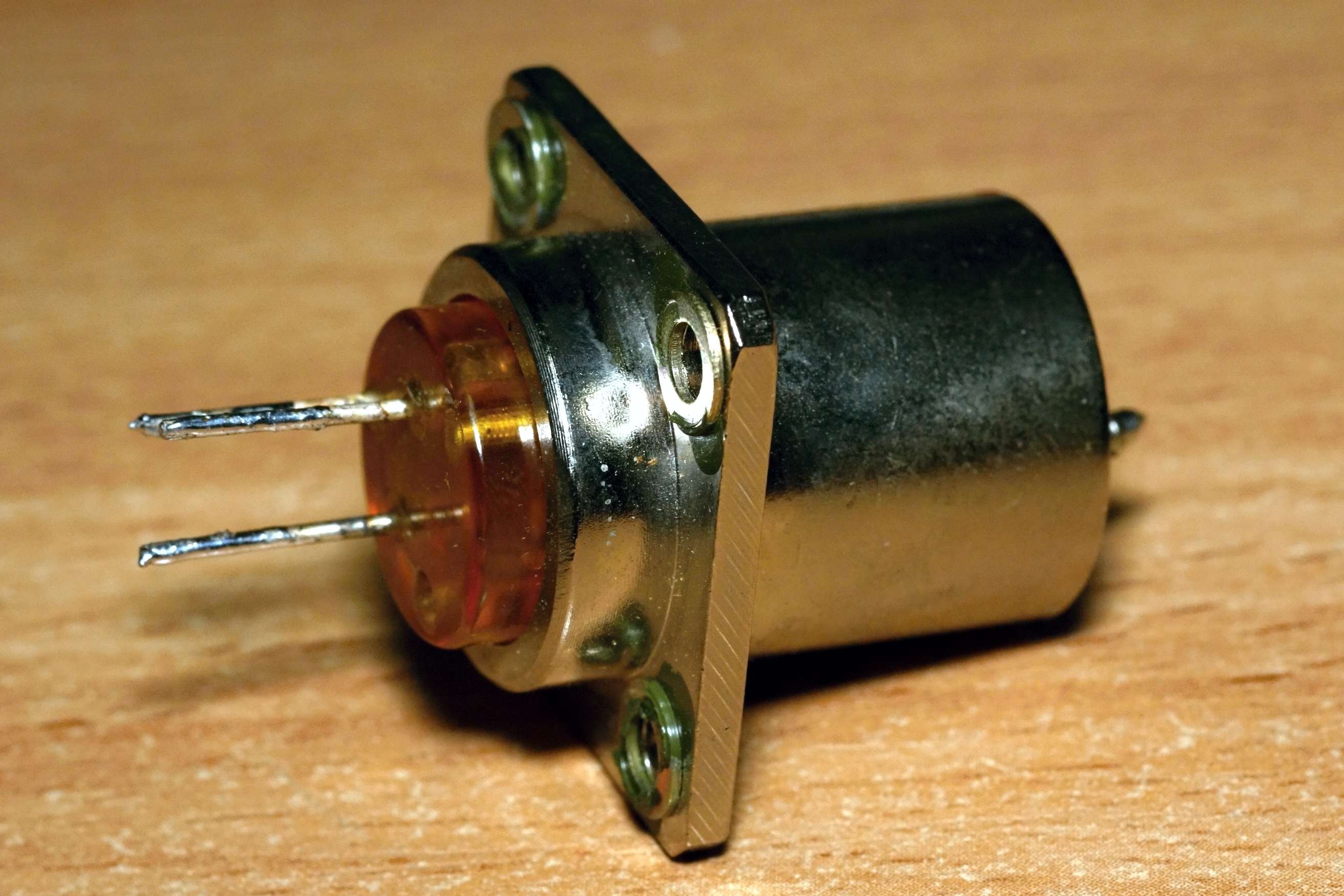

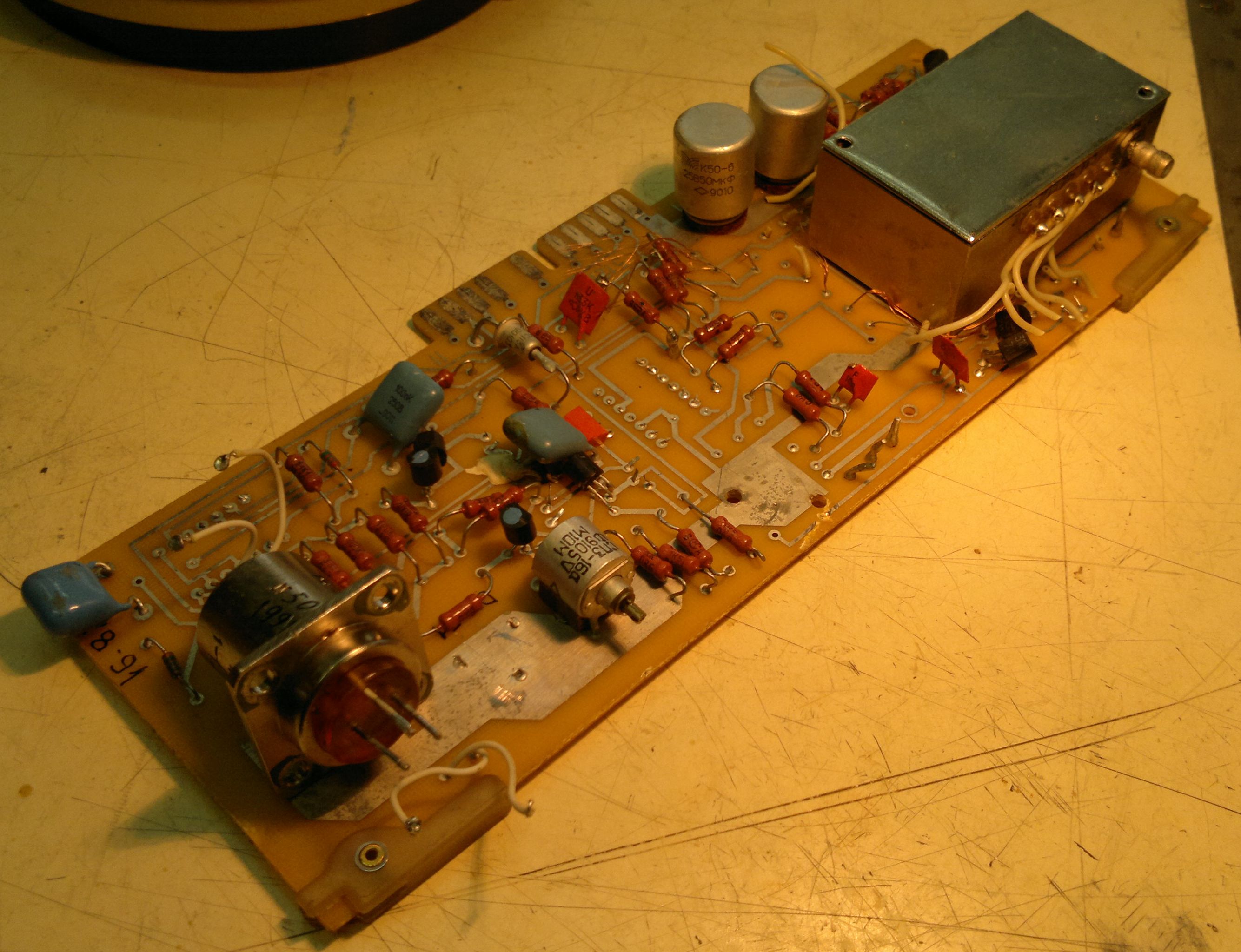

Малогабаритное электрометрическое реле РВ-4 Тг4.509.000, на один переключающий контакт. Применялось в калибраторе больших сопротивлений и малых токов ЕК1-6.
В справочниках такого не числится, никакого обозначения производителя нет (но, говорят, это Минское ПО им. В. И. Ленина, ныне Белвар), в общем, много загадок...

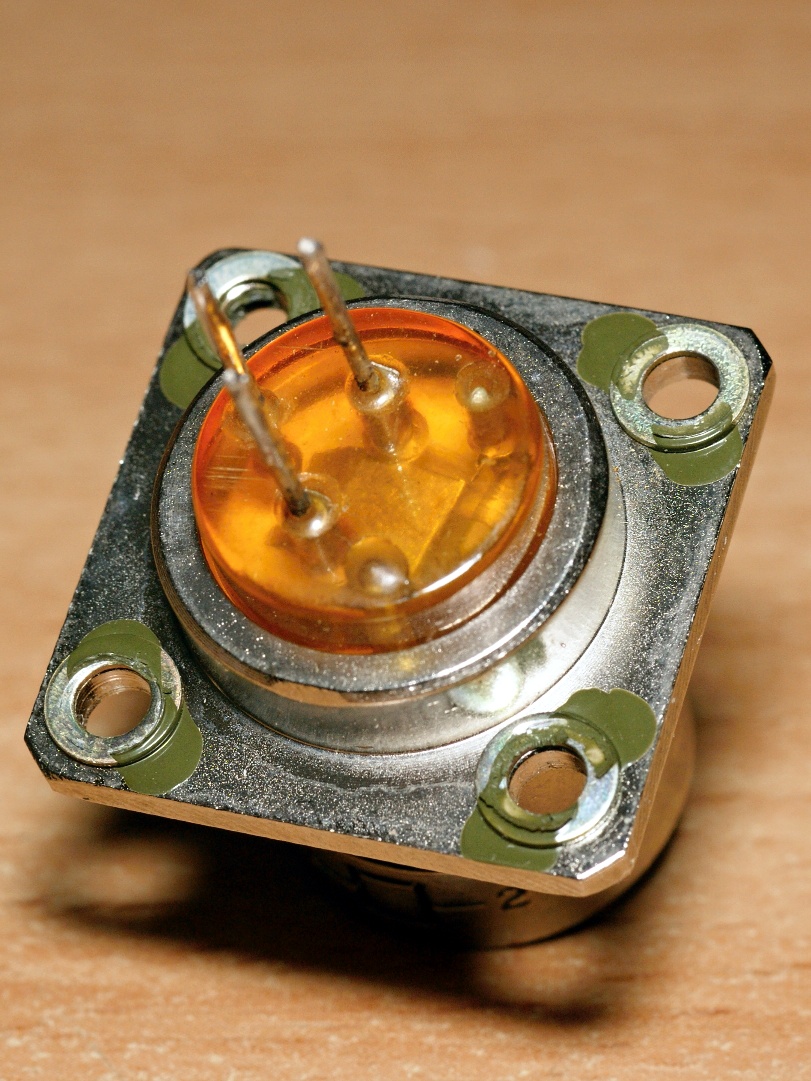

Обращает на себя изолятор необычного желтого цвета. Он выполнен из янтаря!
 |
 |

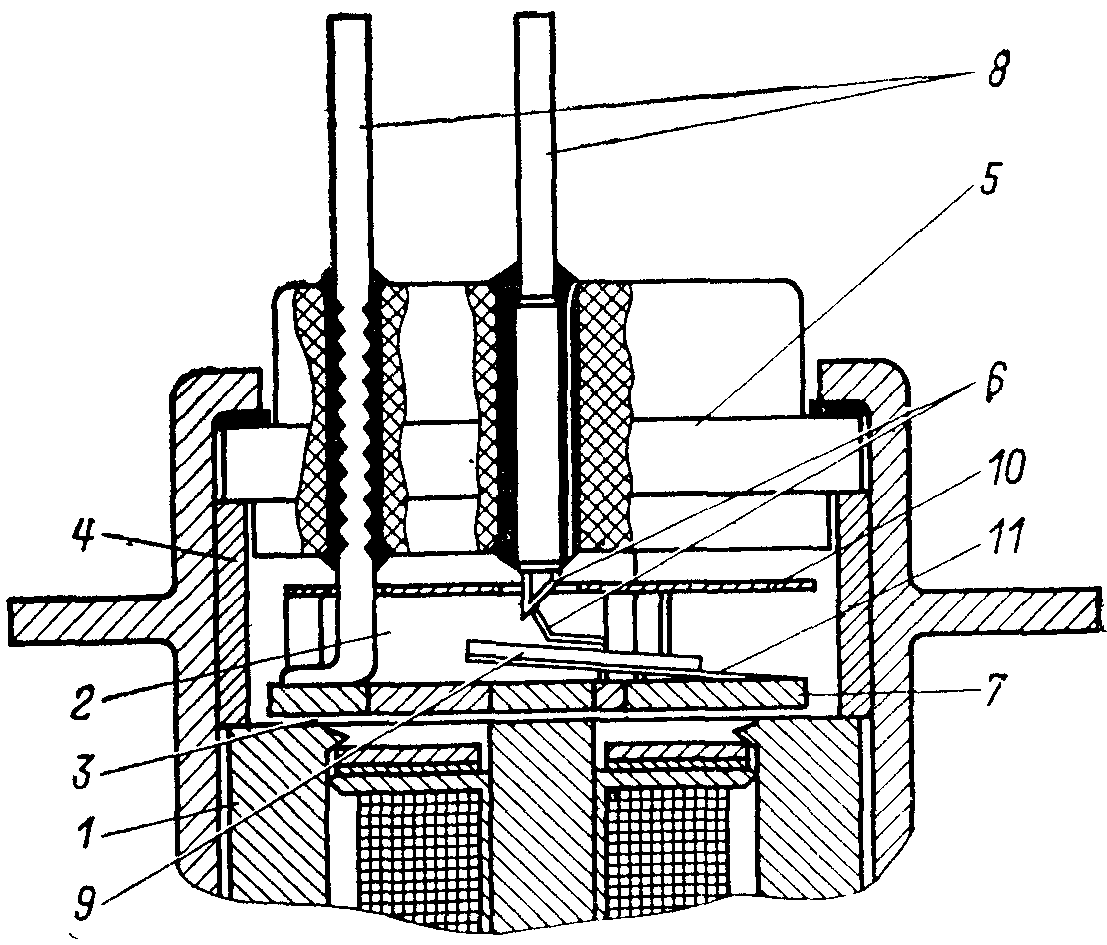

Электрометрическое реле РВ-4 выполнено в корпусе, рассчитанном на проходное крепление (на стенке герметизированного электрометрического блока). Основными элементами реле являются электромагнит 1 и контактная группа 2. Они разделены воздушным зазором 3, что обеспечивается дистанционным кольцом 4, зажатым между янтарным изолятором контактной группы 5 и электромагнитом. Размыкающие контакты 6 реле расположены между изолятором 6 и диском 7. Выводы 8 контактов закреплены в изоляторе. Один из контактов имеет подложку 9 из ферромагнитного сплава, выполняющую роль якоря. Диск 7 изготовлен из ферромагнитного и диамагнитного материалов в таком сочетании, что магнитное поле электромагнита концентрируется в месте расположения подложки 9, в результате подложка с контактом притягивается к диску. Вывод диска является выводом подвижного контакта. Над подвижным контактом расположен экран 10.
Контакты реле выполнены из сплава золота Зл-15 толщиной 0,11 мм в виде треугольной и прямоугольной рамок; они полируются, а качество рабочих поверхностей тщательно проверяется. Зазор между диском и нижней плоскостью дистанционного кольца выставляется при заливке выводов диска компаундом. Давление подвижного контакта на неподвижный регулируется подгибом пружины 11. Угол встречи контактов существенно меньше прямого, а зазор между ними подбирается таким, чтобы дребезг отсутствовал, после этого вывод неподвижного контакта заливается компаундом.
Реле имеет генерируемый заряд менее 10-15 Кл, сопротивление изоляции контактов относительно корпуса и между собой не менее 1014 Ом. Ток срабатывания реле 20—30 мА, ток через контакты до 1 мА. Емкость между контактами около 2 пФ. Реле РВ-4 предназначено для работы в диапазоне от —50 до +60 °С, сохраняет работоспособность после выдерживания в среде с относительной влажностью 98% при +40 °С и может работать в условиях механических вибраций. .
(фото
Александра Назаренко)
Источники:
1. Илюкович А.М. Техника электрометрии. М., "Энергия", 1976.
