РВЭ2

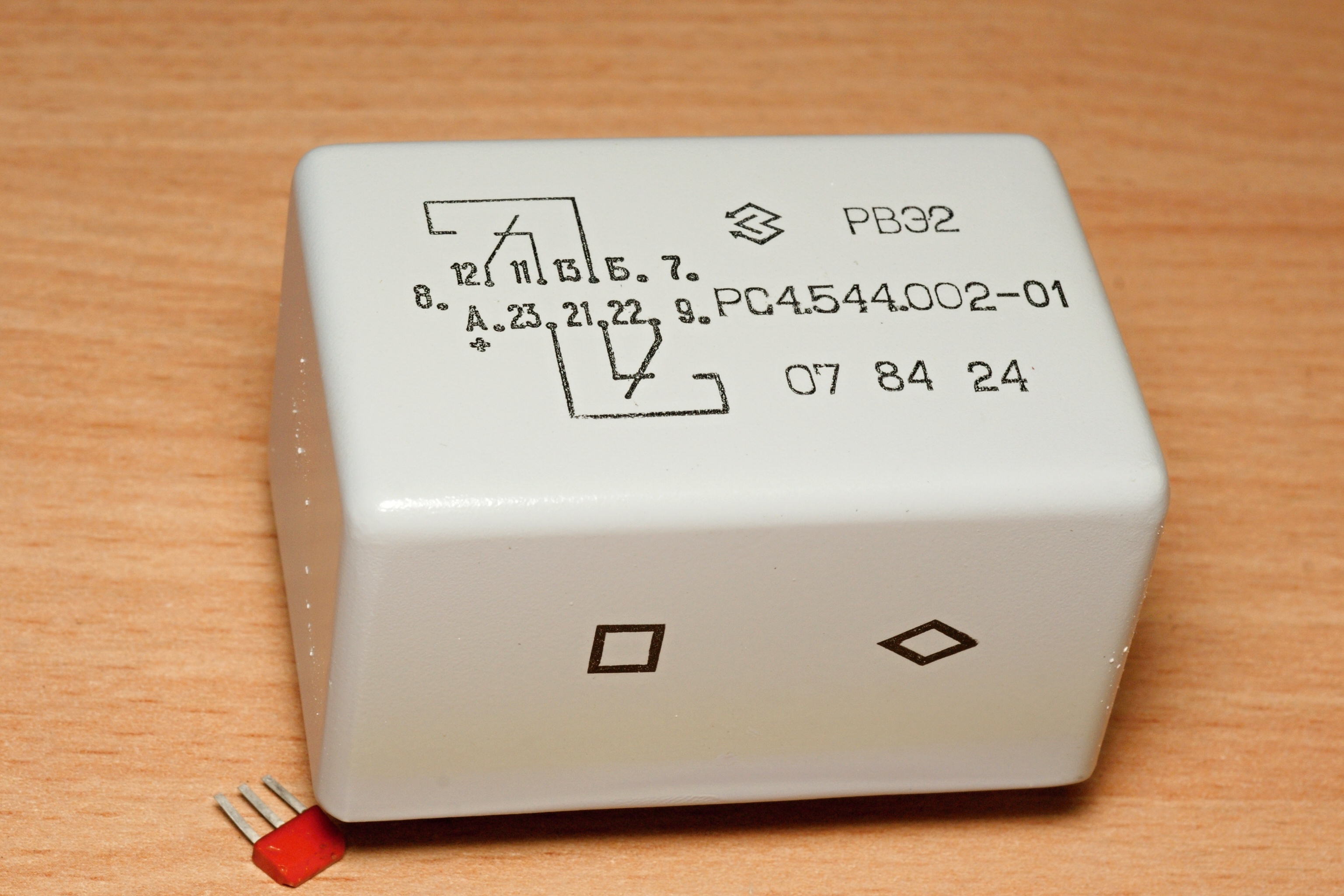

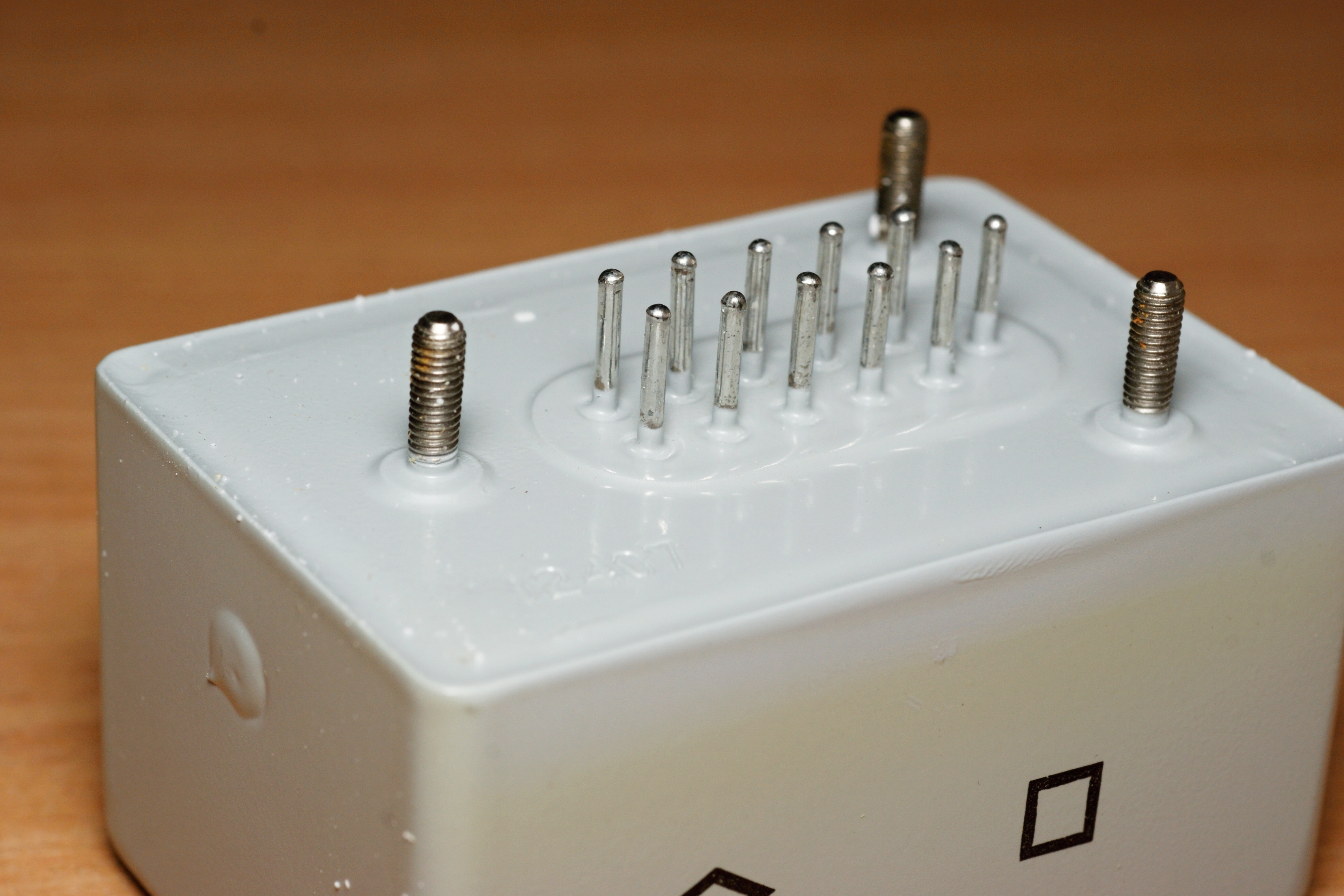

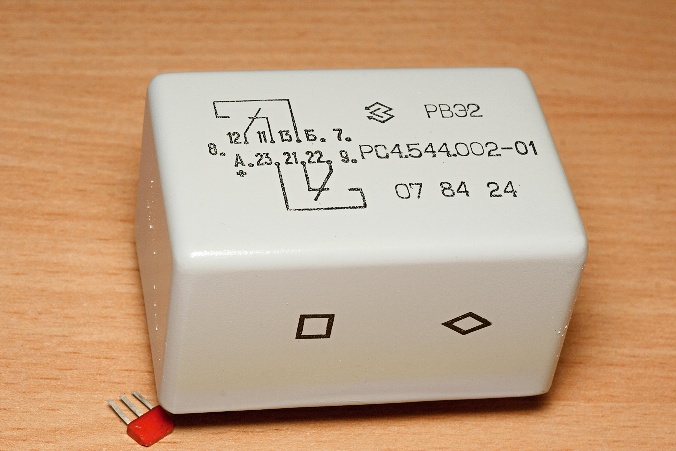

(Р)еле (В)ремени (Э)лектронное, (2)-й тип. Это герметичное электронное реле с двумя переключающими контактами обеспечивает коммутацию подключенной электрической цепи с фиксированной временной задержкой (от 60 до 600 секунд; исполнение с паспортом .002-01 - на 120 секунд). Справочная информация на него.

Это реле старого образца, в котором схема задержки выполнена на дискретных компонентах. А с середины 80-х годов оно начало вытесняться РВЭ2А, в котором основные функции были реализованы на интегральных микросхемах. За счет этого удалось значительно уменьшить габариты и вес, и улучшить некоторое характеристики - увеличилась стабильность времени выдержки, сократилось время восстановления.

Выпускались эти реле питерским заводом "Северная Заря".

Электрические параметры

Время восстановления - не более 1 с
Ток потребления
до срабатывания - не более 55 мА;
после срабатывания - не более 70 мА
Сопротивление электрического контакта - не более 1,6 Ом
Диапазон рабочих температур -60...+85°С

Источники:

1. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко, В.В. Соболев. - М.: Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
2. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
3. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
