С1А - С1Е

Первыми транзисторами, выпущенными отечественной промышленностью в конце 1953 года, были точечные триоды типов КС1 - КС8. Первые шесть типов предназначались для использования в усилительных схемах на частотах не свыше 5 МГц (КС6), два последних типа были предназначены для генерирования колебаний до 1,5 МГц (КС7) и до 5 МГц (КС8).

В процессе производства первых опытных партий были отработаны некоторые технологические моменты, изменена конструкция триода, разработаны новые методы контроля параметров. Триоды типа КС были сняты с производства, и в НИИ-160 (ныне НПП "Исток") Ф. А. Щиголем и Н. Н. Спиро был начат серийный выпуск точечных транзисторов С1 (усилительные) и С2 (генераторные). Частотный диапазон был расширен до 10 МГц. Объем производства составлял несколько десятков штук в день.

Практически сразу после отработки серийной технологии производство было передано и на московский завод №382 МПСС (он же предприятие п/я 1531 ГКРЭ, ныне ОАО "Плутон") и НИИ-35 "Пульсар". "В 1953 году был образован НИИ-35 с заводом, и начался выпуск точечно-контактных транзисторов С1 и С2. Их использовали в СКБ-245.[ныне НИЦЭВТ - К.]" - [12]. Вариант С1Е (с улучшенными частотными свойствами) появился только в 1956 году.

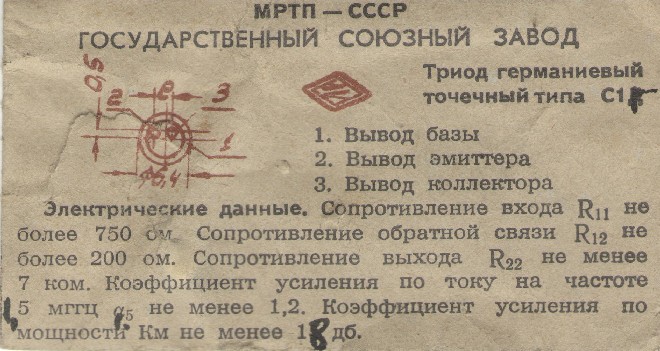

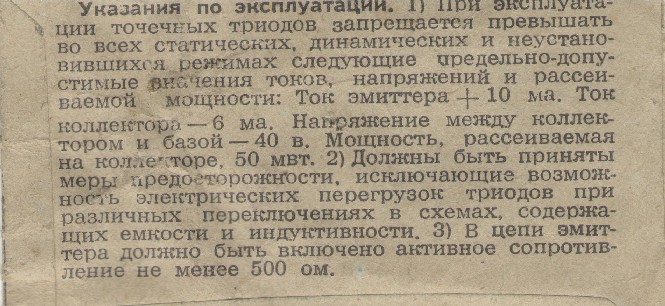

Справочный лист на них.

Точечные транзисторы представляли собой пластину полупроводника, с которой близко (ок. 0,05 мм) одна от другой контактируют две вольфрамовые проволочки с контактами, отформованными аналогично точечным диодам.

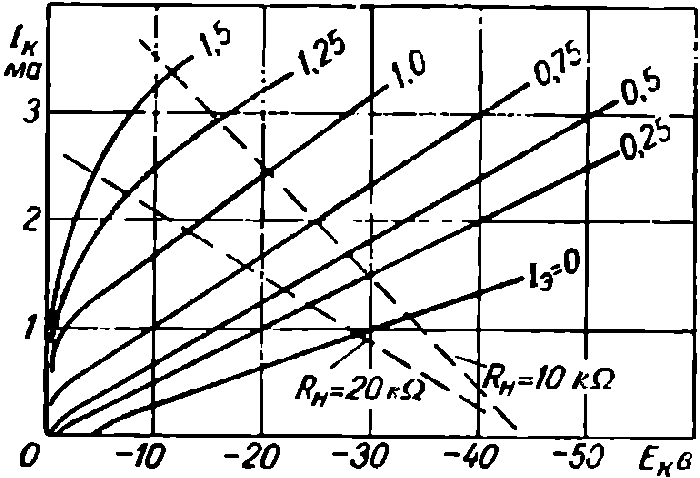

Коэффициент передачи в схеме с общей базой у этих транзисторов был больше единицы (из-за лавинного размножения носителей в коллекторном переходе), что немного увеличивало усиление в схеме с общей базой, но практически исключало их работу в схемах ОЭ и ОК.

Они отличались малой мощностью, большим уровнем шумов и умеренными частотными свойствами.

Пpосуществовали они недолго, к 1960му году были сняты с производства.

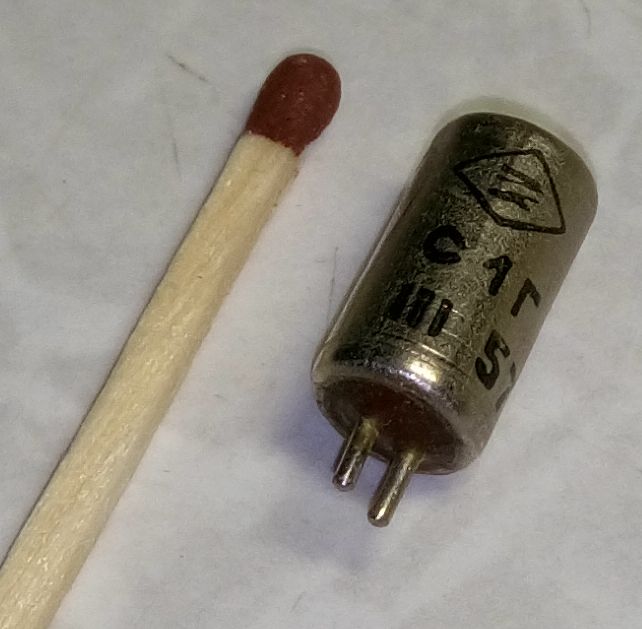

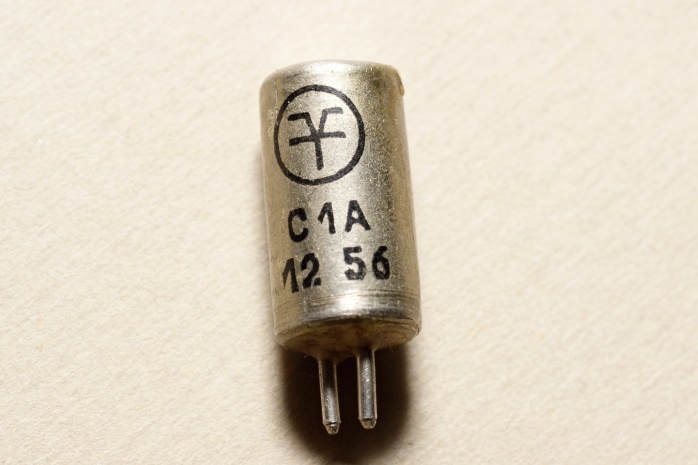

(фото с форума "Портативное ретрорадио")

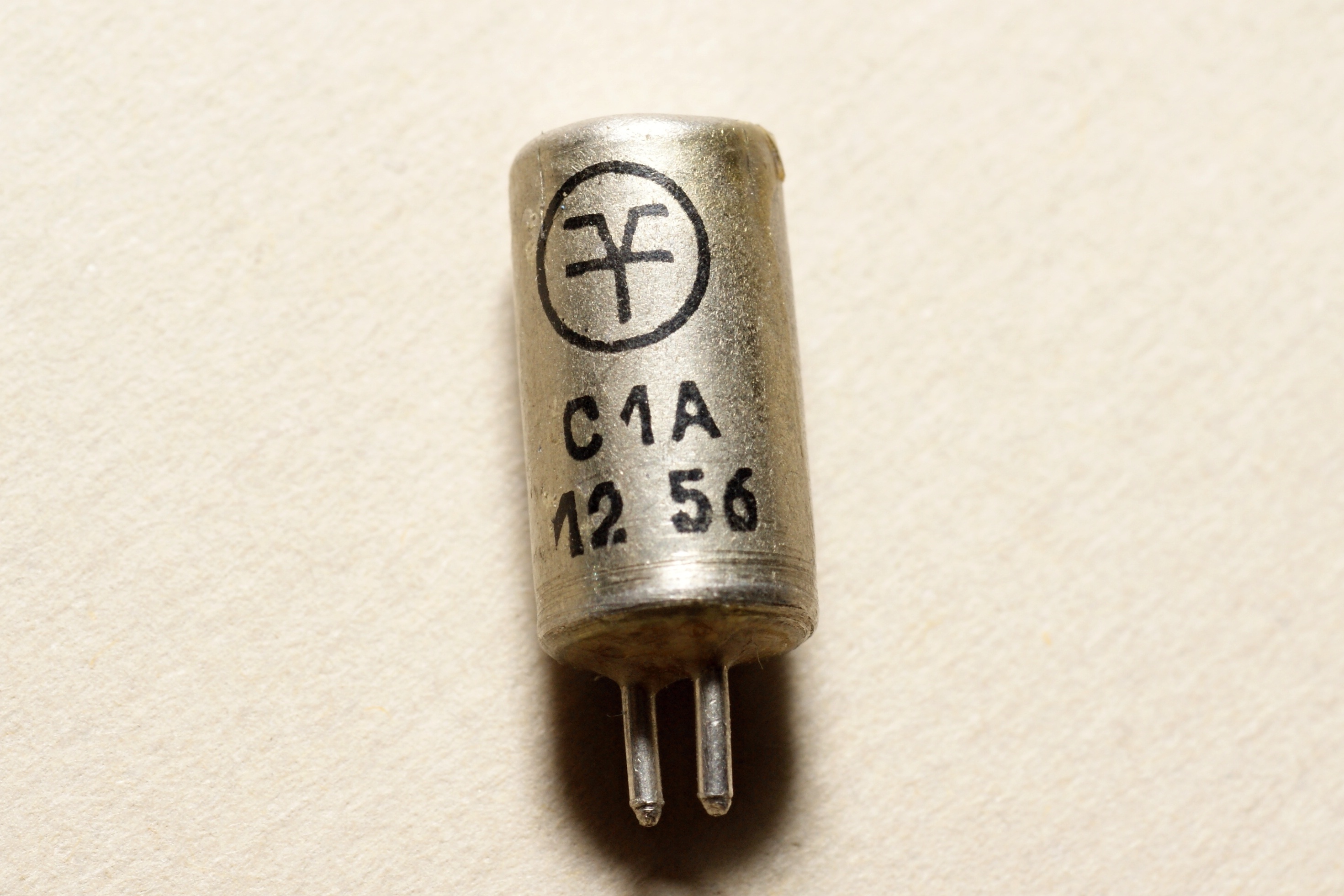

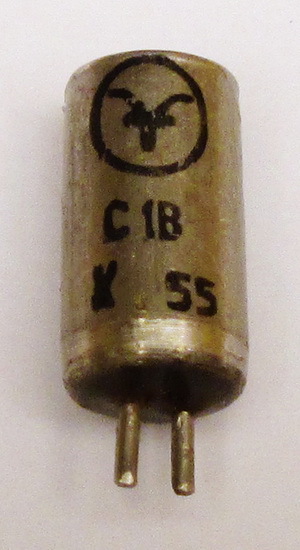

(фото Валерия Грищенко)

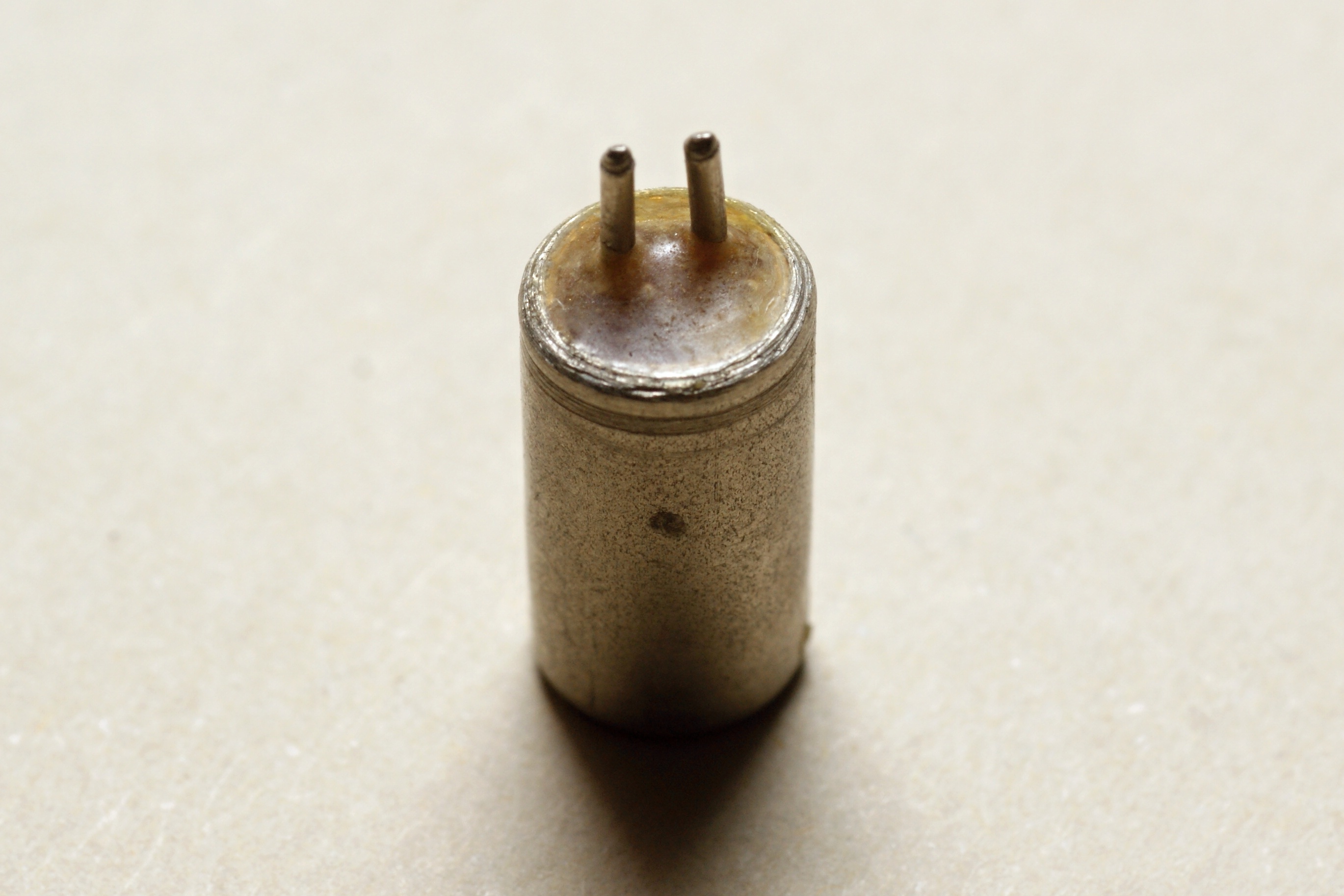

(фото с форума "Портативное ретрорадио")

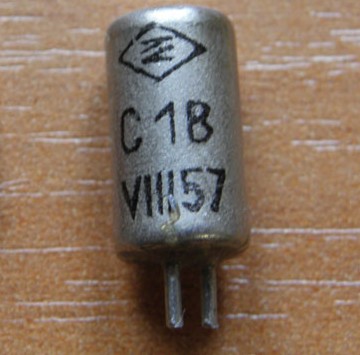

(фото Виктора Бахарева)

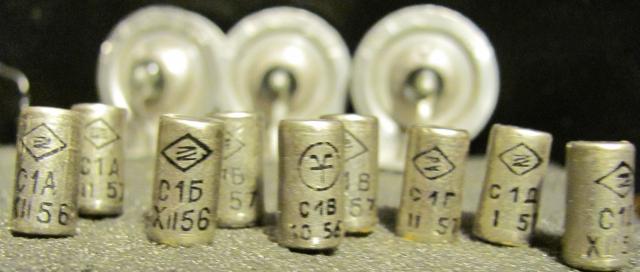

(фото Александра Назаренко)
