С1.151ПУ2

Назначение - трехвходовой преобразователь биполярных уровней (ГГ3.430.029 ТУ), применяется в авионике.

Производитель - "НИТИ-Авангард", Санкт-Петербург

Наименование параметра, режим измерения, единица измерения Буквенное обозначение Норма
не менее не более
Выходное напряжение низкого уровня на выходах 1 и 3, В

Uп1 = (5,00 ± 0,25) В,
Uп2 = -(5,20 ± 0,26) В,
Uвх = -(0,5 ± 0,1) В,
Rн = (4700 ± 47) Ом

U0вых 0,70

1,20*

2,00

1,50*

Выходное напряжение низкого уровня на выходах 2 и 4, В

При:
Uп1 = (5,00 ± 0,25) В,
Uп2 = -(5,20 ± 0,26) В,
Uвх = (0,5 ± 0,1) В,
Rн = (4700 ± 47) Ом,

U0вых 0,6

1,10*

2,10

1,60*

Выходное напряжение высокого уровня на выходах 1,2,3,4, В

При:
Uп1 = (5,00 ± 0,25) В,
Uп2 = -(5,20 ± 0,26) В,
Uвх = (0,5 ± 0,1) В,
Rн = (4700 ± 47) Ом

U1вых 4,4 -
Время задержки распространения сигнала при включении, нс*

При:
Uп1 = (5,00 ± 0,25) В,
Uп2 = -(5,20 ± 0,26) В,
U¹вх = -(0,5 ± 0,1) В,
Uºвх = -(0,5 ± 0,1) В,
t0,1 ≤ 1,2 нс*
t0,1 ≤ 1,0 нс*
Rн = (50 ± 2,5) Ом,
Cн = -(10 ± 5) В

t0,1зд.р - 1,6
Время задержки распространения сигнала при выключении, нс*

При:
Uп1 = (5,00 ± 0,25) В,
Uп2 = -(5,20 ± 0,26) В,
U¹вх = (0,5 ± 0,1) В,
Uºвх = -(0,5 ± 0,1) В,
t0.1 ≤ 1,2 нс*
t0,1 ≤ 1,0 нс*
Rн = (50 ± 2,5) Ом,
Cн = -(10 ± 5) В

t0,1зд.р - 1,6
Время перехода при выключении, нс*

При:
Uп1 = (5,00 ± 0,25) В,
Uп2 = -(5,20 ± 0,26) В,
U¹вх = (0,5 ± 0,1) В,
Uºвх = -(0,5 ± 0,1) В,
t0.1 ≤ 1,2 нс*
t0,1 ≤ 1,0 нс*
Rн = (50 ± 2,5) Ом,
Cн = (10 ± 0,5) В,

t0,1 - 1,5
Время перехода при включении, нс*

При:
Uп1 = (5,00 ± 0,25) В,
Uп2 = -(5,20 ± 0,26) В,
U¹вх = (0,5 ± 0,1) В,
Uºвх = -(0,5 ± 0,1) В,
t0.1 ≤ 1,2 нс*
t0,1 ≤ 1,0 нс*
Rн = (50 ± 2,5) Ом,
Cн = (10 ± 0,5) В

t0,1 - 1,5
Ток потребления от источника питания плюс 5,0 В, мА Iпот.1 - 60
Ток потребления от источника питания минус 5,0 В, мА Iпот.2 - 60
Масса, гр - - 4,8

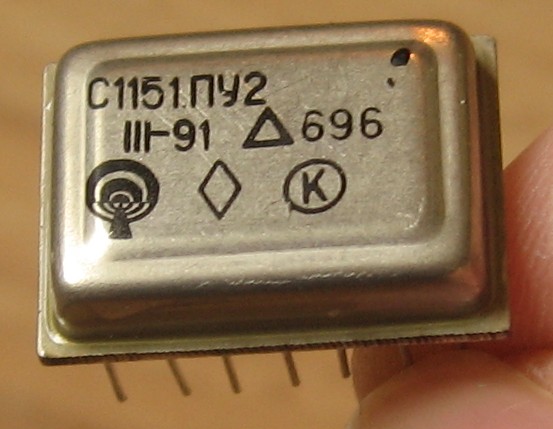

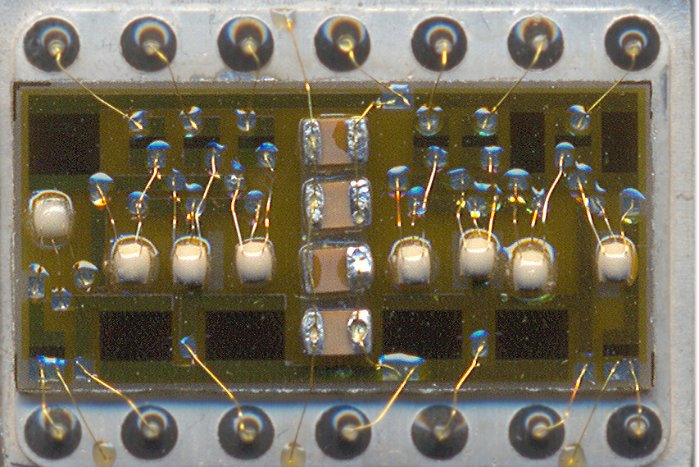

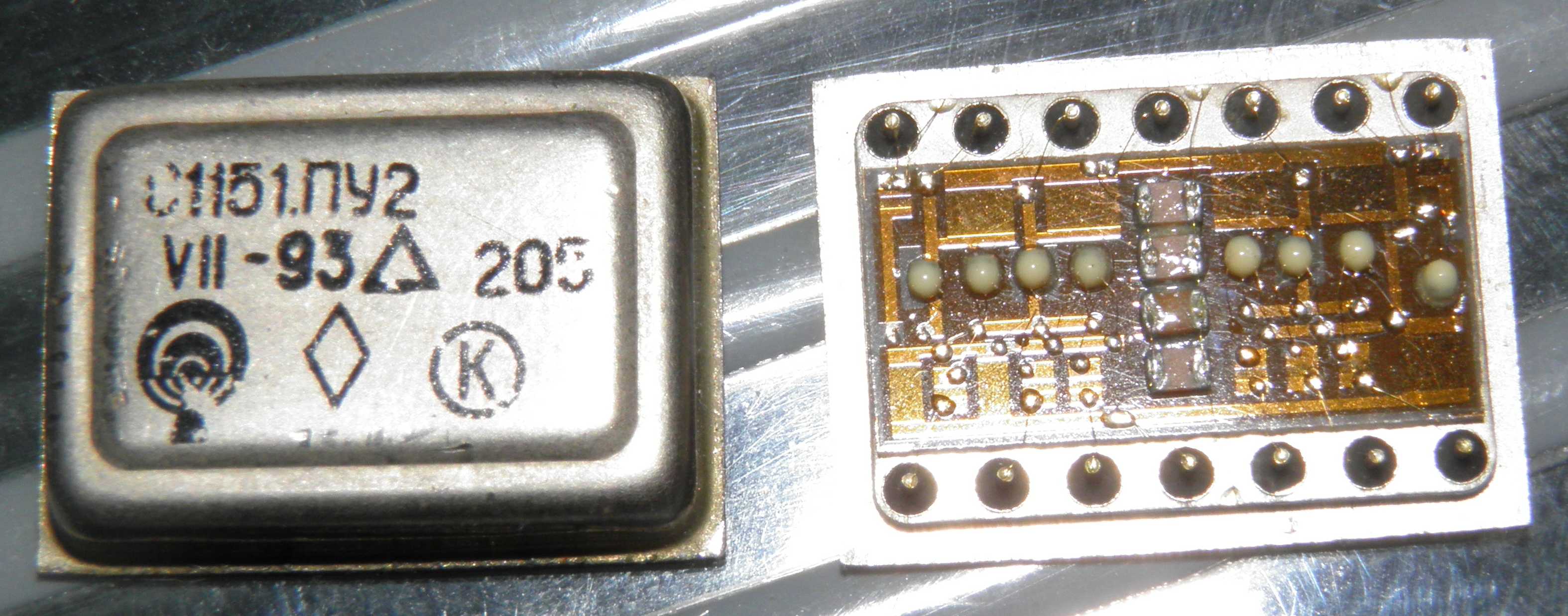

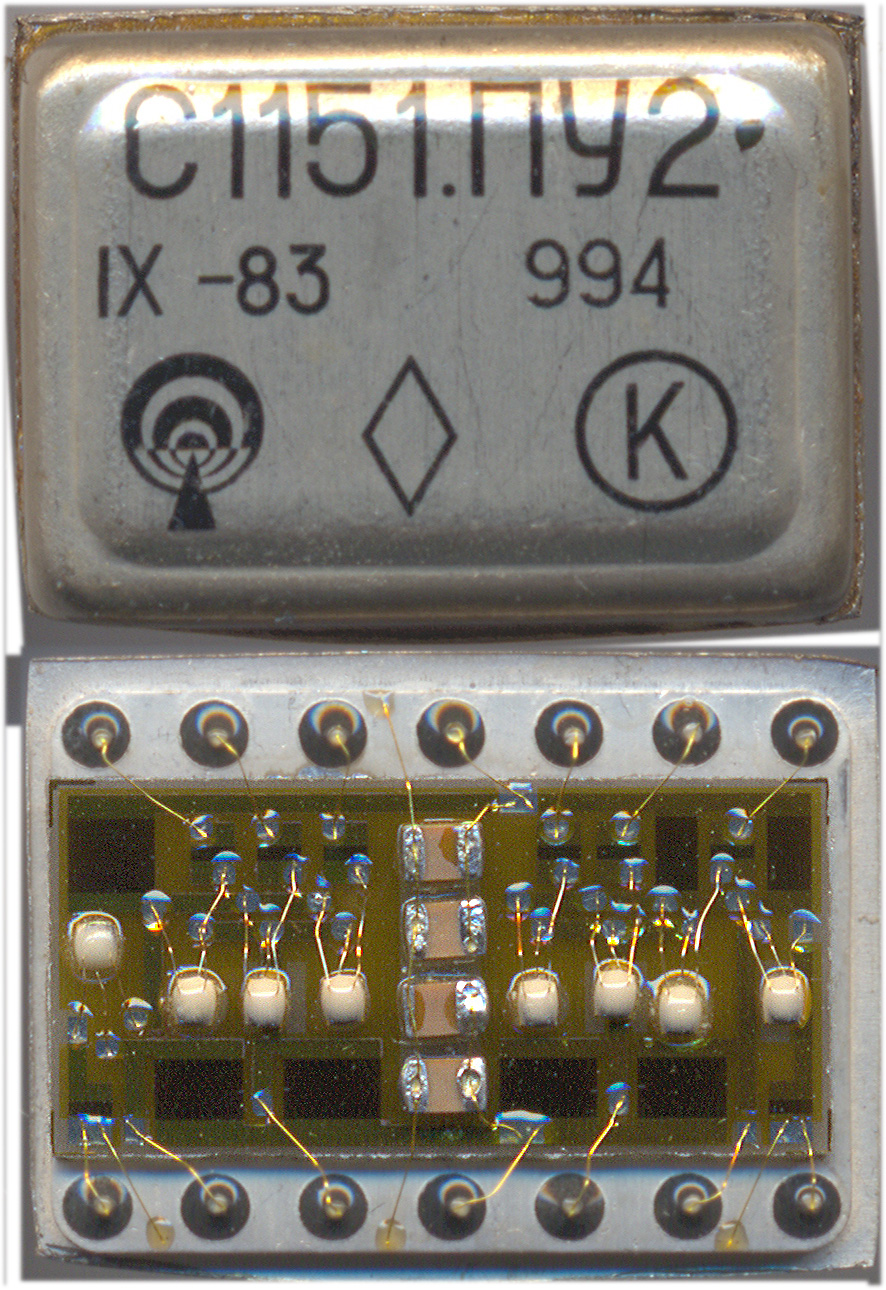

(фото от Alex_lv)
