С1.153УП1

Линейный широкополосный усилитель промежуточной частоты. Предназначен для работы в приемных трактах радиотехнических систем специального назначения; в частности, для усиления сигналов после диодных смесителей ФАР.

Разработана микросборка была на кафедре радиофизики Санкт-Петербургского политеха.

Выпускали их киевский завод "Радиоизмеритель", "НИТИ-Авангард" (Санкт-Петербург) и Южный радиозавод (г. Жёлтые Воды Днепропетровской области).

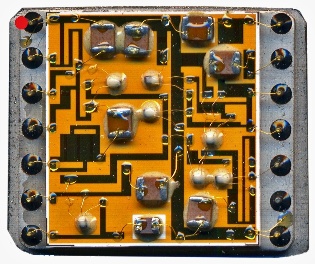

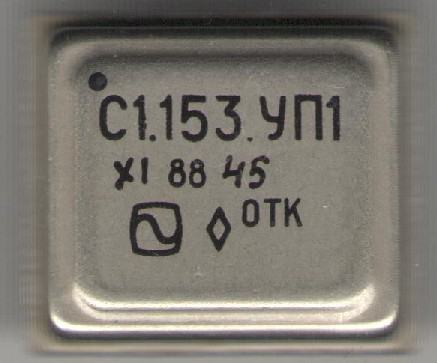

(фото Александра Назаренко)

Микросборка изготовлена по тонкопленочной технологии, в климатическом исполнении УХЛ по ОСТ 4ГО.073.212-85.

Плата установлена в стандартный корпус 153.15-2 на клеящую пленку МПФ-1. Герметизация корпуса осуществляется лазерной сваркой. Масса микросборки не более 5,7 гр.

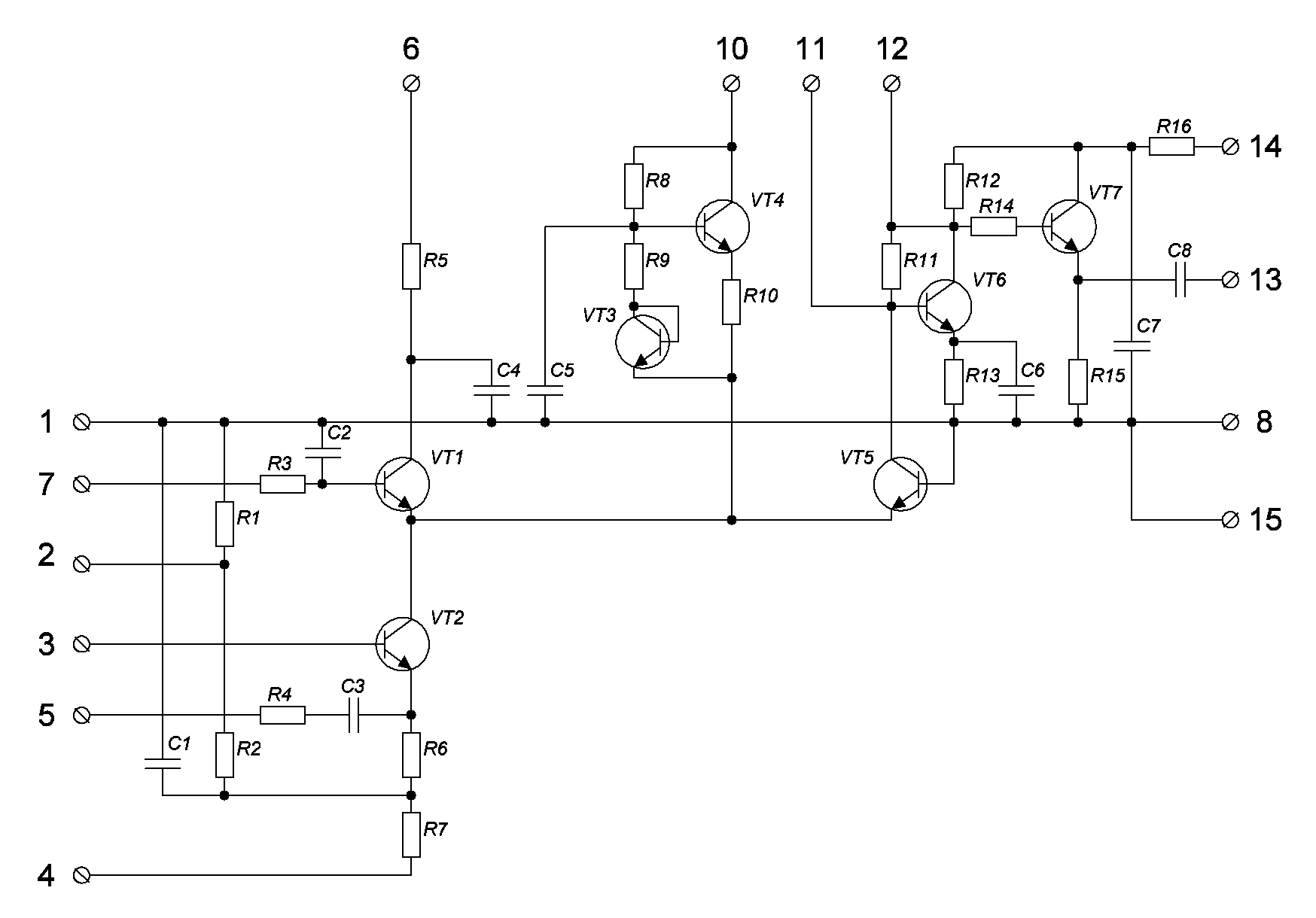

Упрощенная внутренняя схема:

схемотехника микросборки защищена патентом СССР (а.с. 1197049)

Основные параметры

Наименование параметра, единиц измерения  Норма Режим измерения Температура °С
не менее не более
Ток потребления от источника +6В, мА - 20 Uп1 = 6,3 В; Uп2 = -6,3 В; Rн = 75±5 Ом; Сн = 15 пФ 25±10
- 20 -60±3
Ток потребления от источника -6В, мА - 4 25±10
- 4 -60±3
Верхняя граничная частота полосы пропускания, МГц 160* -   25±10
130 - -60±3
Нижняя граничная частота полосы пропускания, МГц - 3   25±10
- 5 -60±3
Рассеиваемая мощность, мВт - 150 Uп1 = 6,3 В; Uп2 = - 6,3 В; Rн = 75±5 Ом; Сн = 15 пФ 25±10
Коэффициент усиления напряжения, дБ 24* - Uп1 = 6,3 В; Uп2 = - 6,3 В; Rн = 45±5 Ом; Сн = 15 пФ; fвх = 40 МГц; Uвх = 5 мВ 60±3
Нормированный коэффициент усиления напряжения на частоте 40 МГц, дБ - ±1,5   25±10
- ±2,0 -60±3
Относительный динамический диапазон автоматической регулировки усиления по напряжению, дБ 20 -   25±10
20 - -60±3
Относительный динамический диапазон ручной регулировки усиления по напряжению, дБ 20 - Uп1 = 6,3 В; Uп2 = - 6,3 В; Rн = 45±5 Ом; Сн = 15 пФ; fвх = 40 МГц; Uвх = 15 мВ 25±10
20 - -60±3
Коэффициент шума, дБ - 4 Uп1 = 6,0 В; Uп2 = -6,0 В; Rн = 75±5 Ом; Сн = 15 пФ; fвх = 30 МГц 25±10
Сопротивление нагрузки, Ом 50 80

* по информации разработчика верхняя граничная частота может достигать 250-300 МГц, а коэффициент усиления - 26 дБ.

Схема включения

C1...C5 - конденсатор 3300 пФ ±20%; R1 - резистор 75 Ом ±5%; L1, L2 - дроссель 100 МГн ±20%

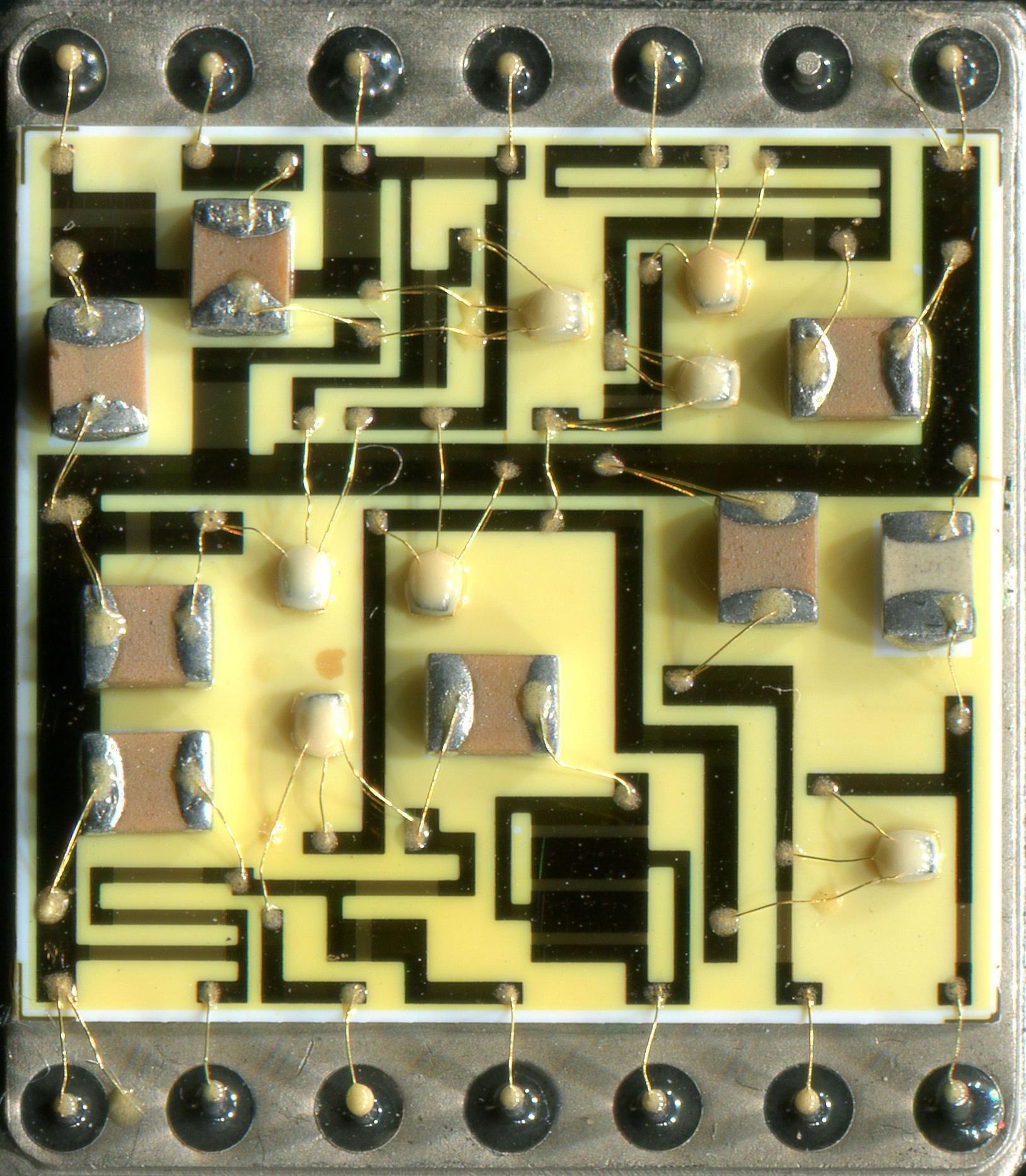

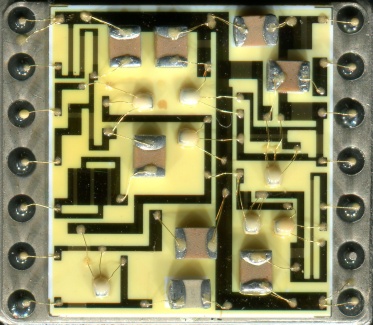

Самый ранний из известных мне экземпляров...


(фото Александра Назаренко)

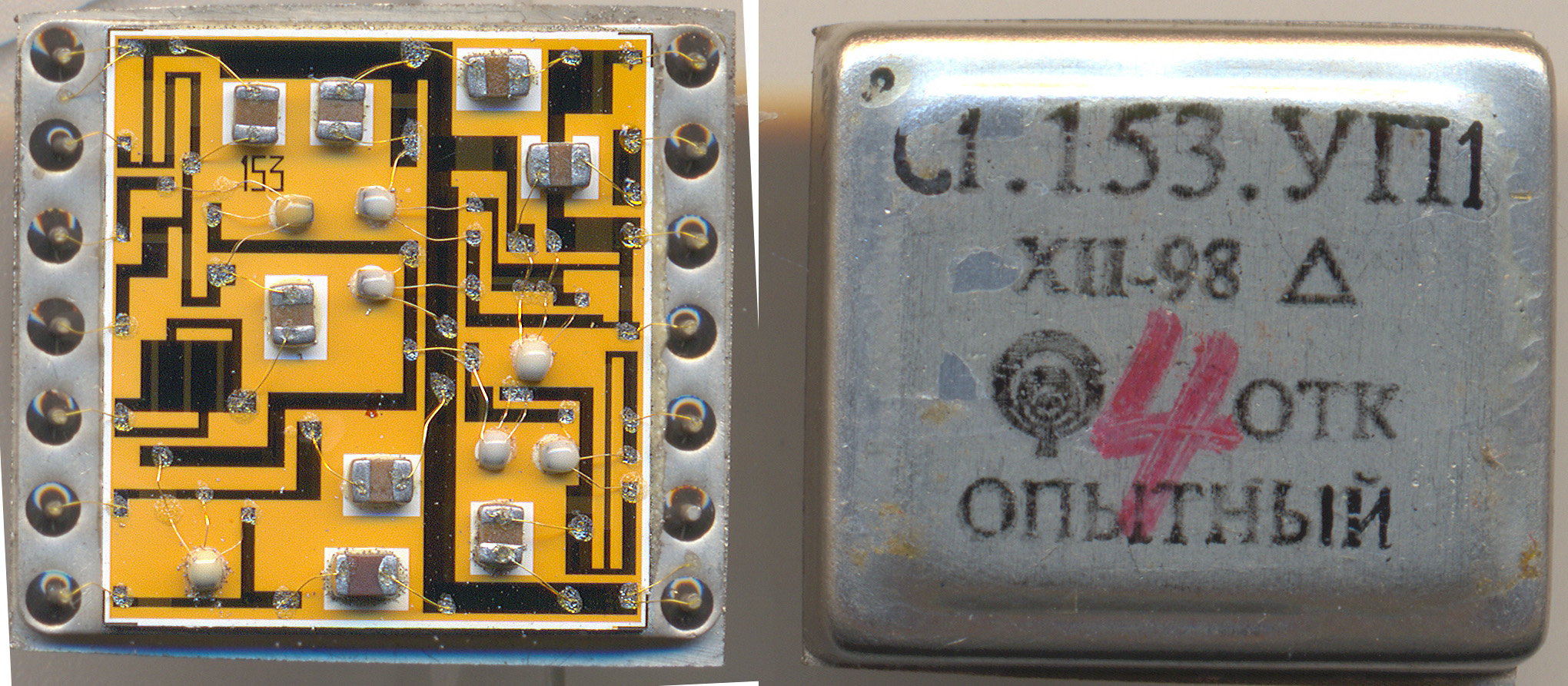

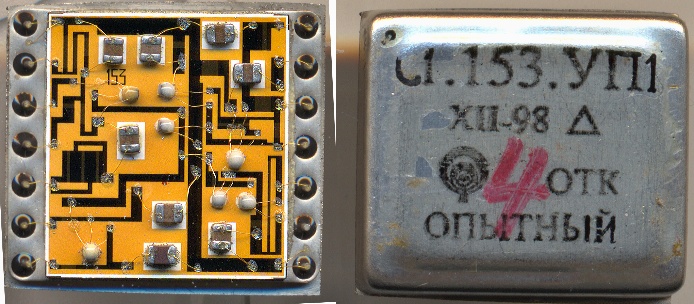

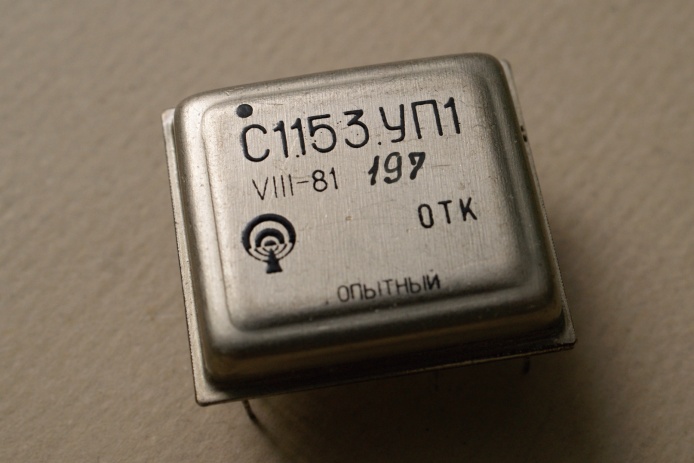

... и самый поздний (тоже с опытного производства, что характерно) :


(фото Александра Назаренко)

Кусок схемы усилителя с применением этой микросхемы из журнала "Приборы и техника эксперимента", №4, 1989г (статья "Усилительный тракт импульсного спектрометра ядерного магнитного резонанса. Бабкин А. Ф., Бирюков И. П., Волков А. Б., Макаренко В. Л") :

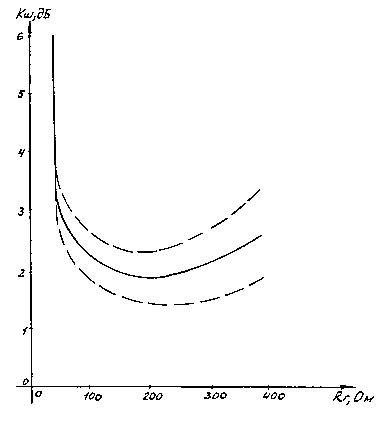

Зависимость коэффициента шума микросборки от сопротивления генератора в нормальных условиях на частоте 30МГц ( - типовая характеристика, --- границы 95% разброса)

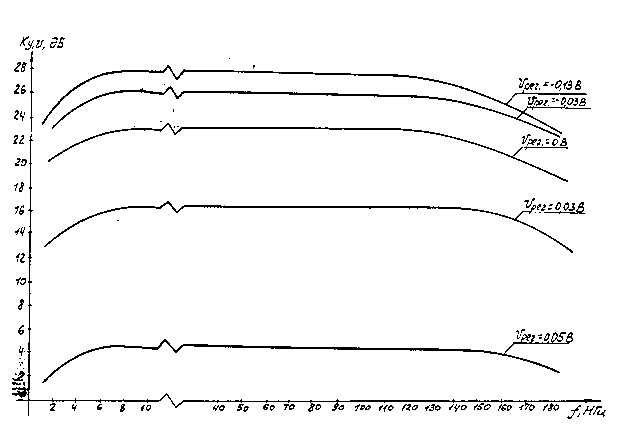

Экспериментальные амплитудно-частотные характеристики микросборки при различных напряжениях регулирования в нормальных условиях

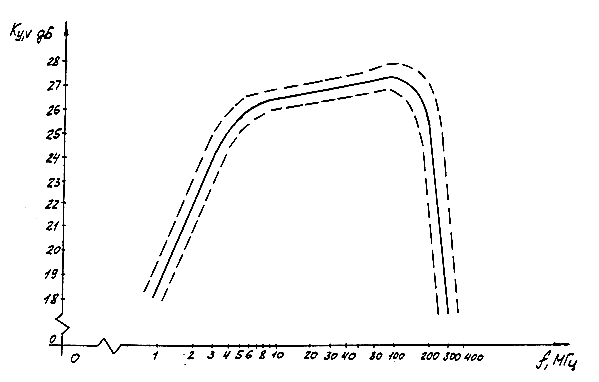

Амплитудно-частотная характеристика микросборки в нормальных условиях
( -типовая характеристика, --- границы 95% разброса)
