Назначение - коммутатор сигналов промежуточной частоты. Производители - киевский завод "Радиоизмеритель" и Южный радиозавод (г. Жёлтые Воды Днепропетровской области).
Микросборка С1.155.КН1 предназначена для применения в изделиях 67Н6, 96Г6, 35Н6, 96Г6-01, 39Н6, 71К6, 64Л6, 97У6, 96Л6, 23Б6, Э-821, 1Л29, 64Н6, 9С112, 9С112-1, 9С15М2, 91Н6 (военная техника, в основном РЛС).

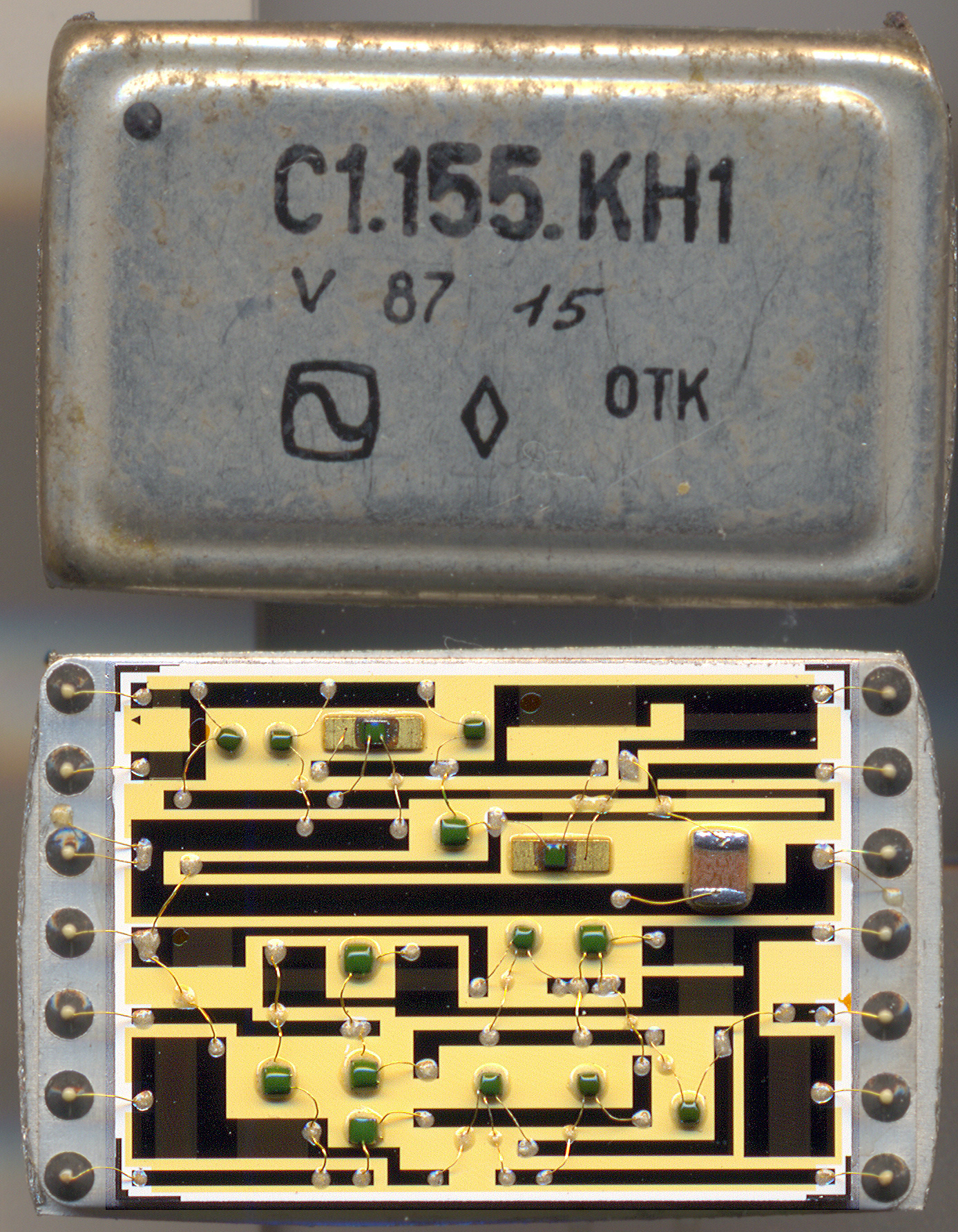

(фото Александра Назаренко)
ОСНОВНЫЕ
ПАРАМЕТРЫ
|
Коэффициент
ослабления напряжения на частоте 40МГц |
≥
50 дБ |
|
Коэффициент
передачи напряжения на частоте 40МГц |
≥
0,55 дБ |
|
Ток
потребления от источника +12В |
≤
27 мА |
|
Ток
потребления от источника +6В |
≤
18 мА |
|
Ток
потребления от источника -6В
|
≤
4 мА |
|
Рассеиваемая
мощность |
≤
600 мВт |
|
Масса
микросборки, г |
≤
7,5 |

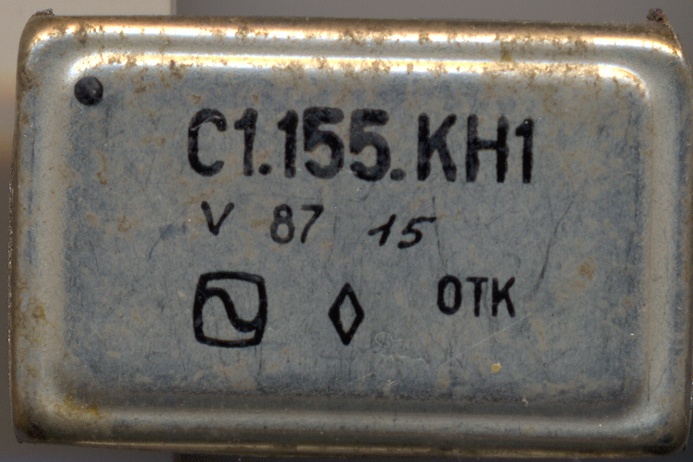

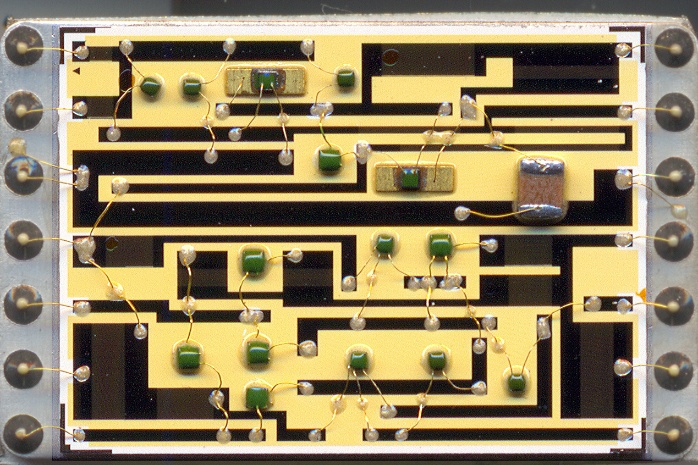

(фото Александра Назаренко)
