С1.157УП1

Линейный широкополосный усилитель с повышенной площадью усиления. Назначение - усилитель сигналов промежуточной частоты для радиоприемных трактов. Применяется в основном в РЛС (изделия 67Н6, 96Г6, 35Н6, 96Г6-01, 39Н6, 71К6, 64Л6, 97У6, 23Б6, 1Л113, 1Л114, 1Л115, Э-821, «Скала-ДАС», 64Н6, 9С112, 9С112-1, 9С15М2, 91Н6).

Разработана микросборка была на кафедре радиофизики Санкт-Петербургского политеха.

Выпуском занимались "НИТИ-Авангард" (г.Санкт-Петербург) и Южный радиозавод (г.Жёлтые Воды Днепропетровской области).

Электрические параметры

Ток потребления от источника -12В < 30 мА
Ток потребления от источника -6В < 18 мА
Ток потребления от источника +6В < 10 мА
Коэффициент усиления напряжения на частоте 40 МГц > 43,5 дБ
Верхняя граничная частота полосы пропускания > 100 МГц
Нижняя граничная частота полосы пропускания < 5 МГц
Нормированный коэффициент усиления напряжения < +2,5 дБ
Относительный динамический диапазон АПУ по напряжению > 32 дБ
Коэффициент шума < 5 дБ
Рассеиваемая мощность < 550 мВт

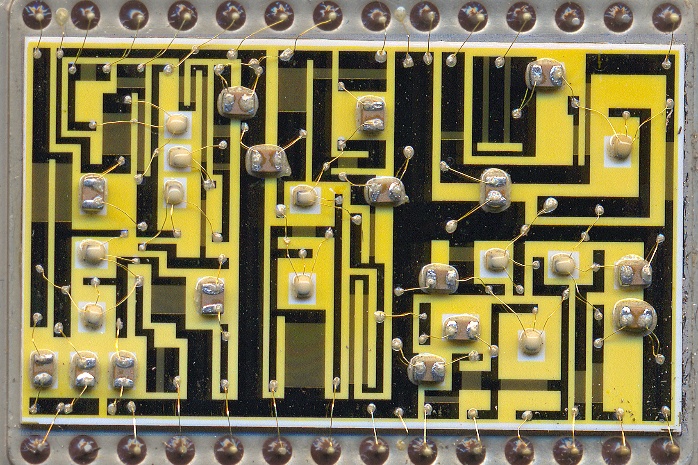

(фото Александра Назаренко)

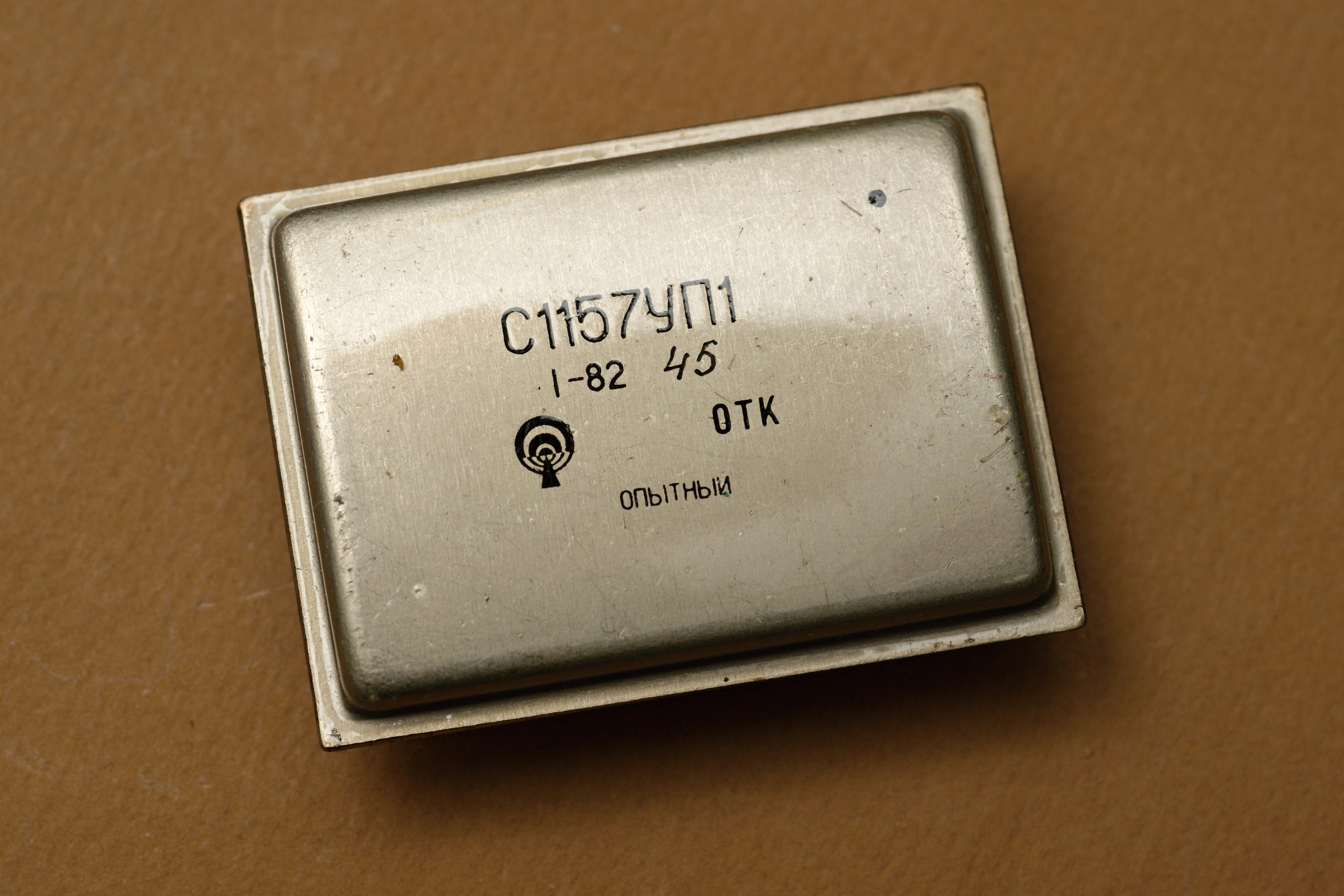

(фото Александра Назаренко)
