С2-10а

резистор С2-10а

Металлопленочные ультравысокочастотные полупрецизионные резисторы. Справочные листы на них из отраслевых справочников, версии 1975 и 1990 года. Интересно, что изначально у них был довольно узкий диапазон номиналов, 10-1000 Ом для резисторов мощности 0,125 Вт и 1-3010 Ом для остальных. А к 80-м годам верхний предел увеличили до 9880 Ом для всех вариантов.

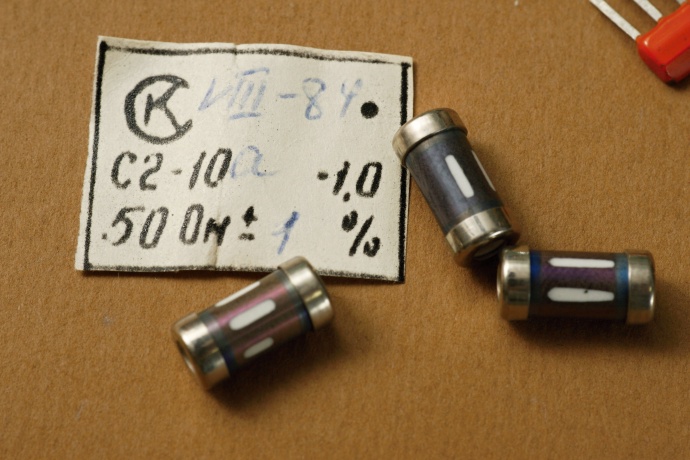

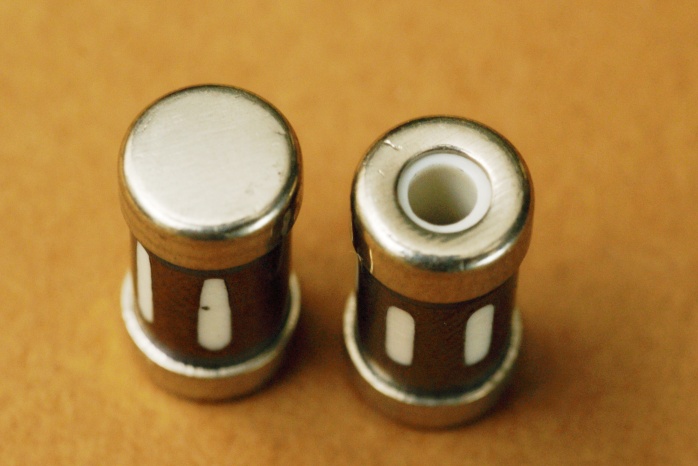

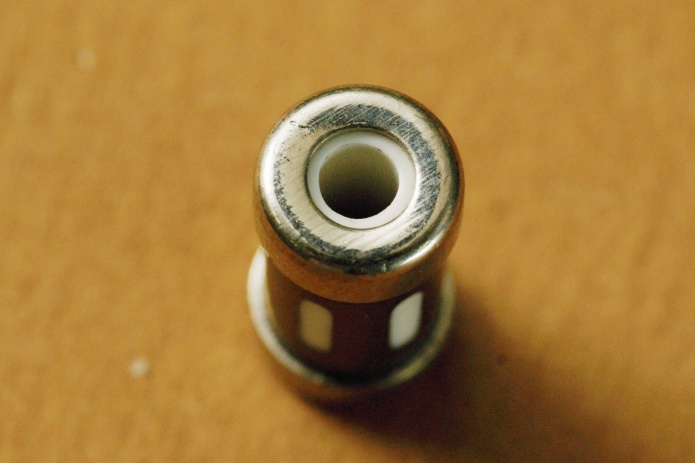

В более свежем файле есть описание безвыводного варианта, С2-10а (как на фото), с колпачками на торцах. От выводных они отличаются номиналами (фиксированный ряд 50, 75, 100, 270 Ом) и значительно бОльшей устойчивостью к внешним условиям - нагреву и работе в вакууме; но у них хуже импульсные характеристики. Любопытно, что в массовых справочниках такой вариант даже не упоминается.

Производитель - ПО "Эркон" (Нижний Новгород).

резистор С2-10а

резистор С2-10а

резистор С2-10а

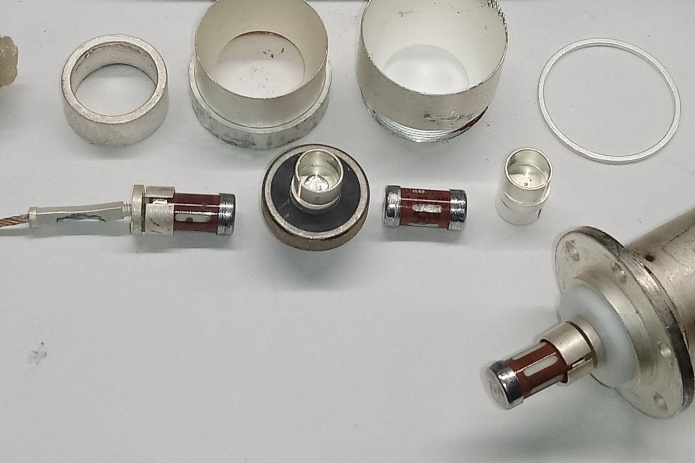

(фото с форума Портативное ретрорадио)

Источники:

1. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
2. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
3. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
4. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
5. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
6. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
7. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
8. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
