С2-11

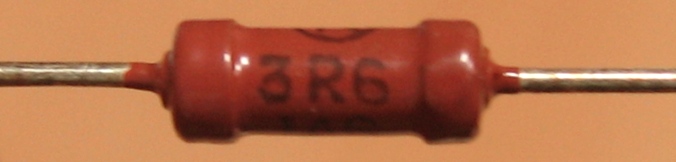

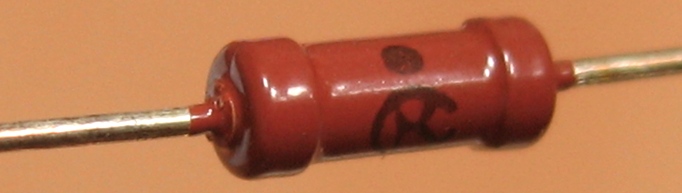

Еще одни резисторы общего применения, внешне очень похожие на обычные МЛТ, но они металлоокисные низкоомные. Собственно, они и по параметрам почти не отличаются от тех же МЛТ, разве что имеют чуть лучшие температурные параметры (верхнюю граничную температуру и ТКС) .

Справочные листы на них из отраслевых справочников, версии 1972 и 1983 года.

Производитель - ПО "Эркон" (Нижний Новгород).

Электрические параметры

Диапазон выпускаемых номиналов - от 1 до 100 Ом
Максимально допустимая рассеиваемая мощность - 0,125 и 0,25 Вт
Диапазон рабочих температур -60 ... +155°С
Минимальная наработка - 15000 ч, затем была увеличена до 20000ч, а в последние годы и до 40000ч

Источники:

1. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
2. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
3. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
4. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
5. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
6. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
7. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
8. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
9. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
10. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
