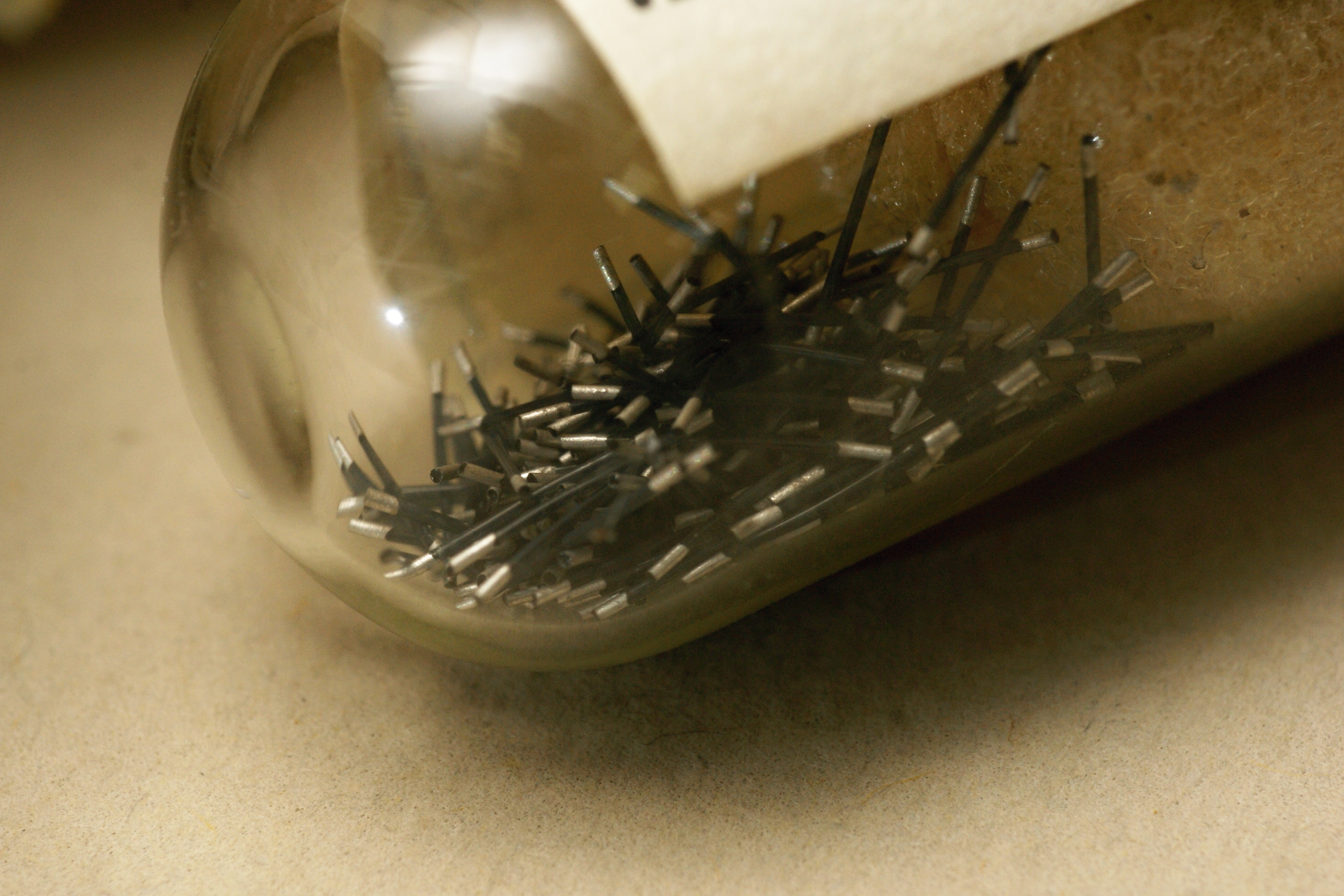

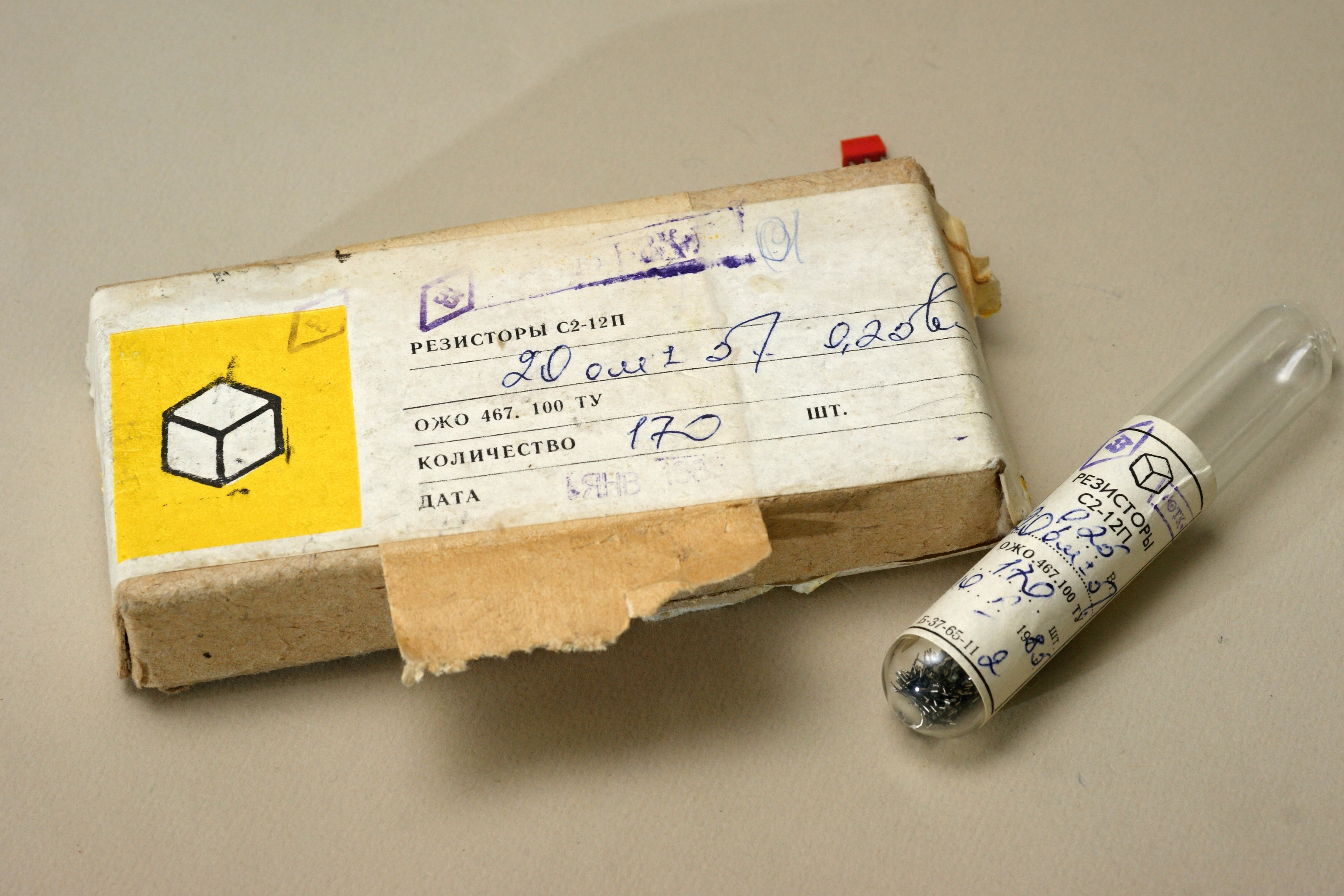

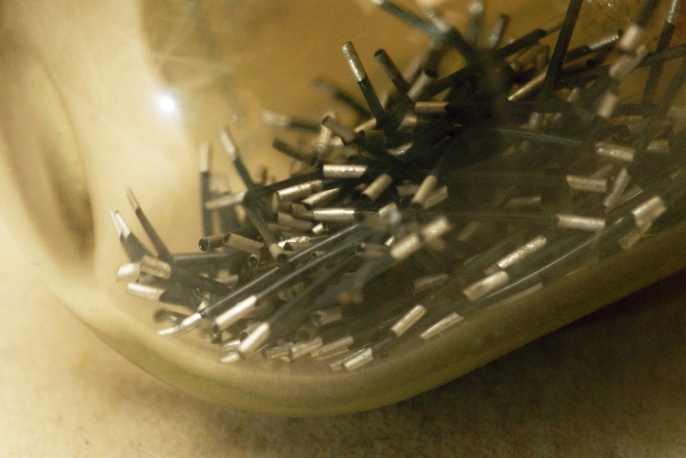

Ниточные станнатные (на основе диоксида олова) резисторы. Вариант С2-12П заметно отличается по параметрам. В литературе он появляется уже где-то к концу 70-х, вероятно как результат модернизации исходных С2-12.
Встретить их отдельно - большая редкость. Ибо это, фактически, полу-полуфабрикат. Нитки монтируют на микроплатах (до шести резисторов; при этом строенный вариант имеет собственное название ССНМ), а платы затем в этажерочные микромодули.
Производитель - Псковский завод радиодеталей (ныне "Плескава").
 | |
| |
|
Данные из отраслевого каталога на них.
В качестве изоляционного основания этих резисторов служит стекловолокно, на поверхность которого тонким слоем наносится пленка двуокиси олова. Эти резисторы производятся практически полностью автоматизированными методами: вытяжкой через фильер стеклянных нитей, покрытием их поверхности резистивной металлизированной пленкой и контактными полосками, разрезкой на стержни длиной 6 или 3 мм и рассортировкой по номиналам. Изготовление резисторов производится на высокопроизводительных устройствах, состоящих из рабочей камеры, в которой осуществляется разложение водного раствора четыреххлористого олова с добавками сурьмы, и механизма перемотки жгута из стекловолокна с автоматической регулировкой скорости прохождения нити через зону реакции и с автоматическим измерением величины сопротивления на фиксированной длине участка нити.
Изменяя режим и скорость процесса осаждения металлоокисной пленки и состав пленки путем введения различных примесей, получают миниатюрные резисторы с различными сопротивлениями и допускаемыми отклонениями. Стержни имеют фиксированный диаметр 0,25 мм, а вот длина зависит от параметров и может быть не более 4,8 мм (по некоторым источникам до 6 мм).
Резисторы типа С2-12 имеют весьма высокую стабильность. Например, уход величины сопротивления за время 1000 ч при температуре +70°С и номинальной нагрузке обычно составляет 0,1—0,3%, т. е. примерно такой же, как у прецизионных проволочных микрорезисторов. Эти резисторы устойчивы к перегрузкам, воздействию повышенной влажности и разного рода покрытиям. Поэтому резисторы С2-12 могут быть рекомендованы для установки во времязадающих, эмиттерных и других цепях.
Широкое применение этих стабильных и чрезвычайно миниатюрных изделий в микромодулях ограничивают относительно малый диапазон номинальных значений сопротивления и возможность появления микротрещин в резисторах такого типа длиной 6 мм в случае воздействия термоударов в диапазоне температур -60...+ 70°С.
Источники:
1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Основы микроэлектроники и технологии производства микросхем (Учебное пособие). Московский институт электронной техники. 1971.
3. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
4. Лиховецкий Б.П. Плоские микромодули (Схемотехника,
конструирование, изготовление, применение). М., "Советское
радио", 1972.
5. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
6. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
7. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
8. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
9. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
10. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
