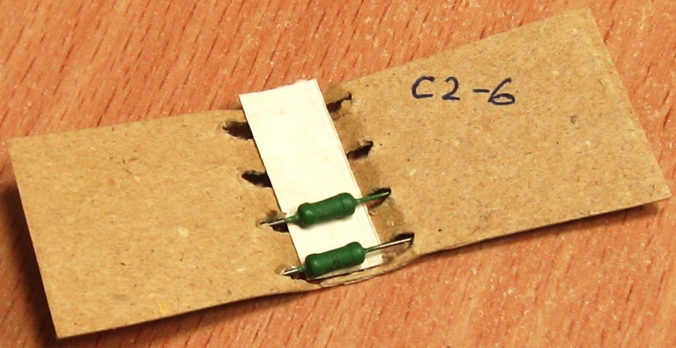

С2-6

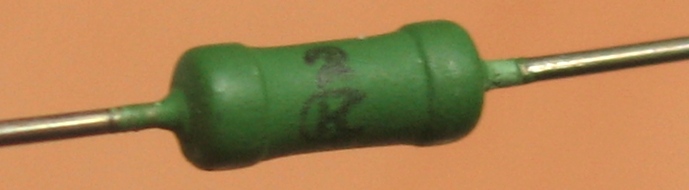

Металлопленочные теплостойкие резисторы общего применения (иногда в справочниках их относят к металлоокисным). Что интересно - внешне не отличимы от МЛТ.

Собственно, они являются их конструктивным аналогом, но могут использоваться при температуре до +300°С. Это обеспечивается соответствующим выбором конструкционных материалов:

- контактные колпачки выполнены из сплава инвара с малым температурным коэффициентом линейного расширения
- для изготовления оснований применяются специальные керамические материалы, которые при температурах в несколько сотен градусов практически не подвержены электролизу - анортит, форстерит, цельзиан
- выводы изготовлены из константановой проволоки

Справочные листы на них из отраслевых справочников, версии 1967, 1975 и 1983 (вариант 1 и вариант 2) годов.

Производитель - ПО "Эркон" (Нижний Новгород).

Электрические параметры

Диапазон выпускаемых номиналов - от 100 Ом до 10 МОм (зависит от допустимой мощности)
Максимально допустимая рассеиваемая мощность - 0,125 0,25 0,5 и 1 Вт; причем резисторы мощностью 0,5 и 1 Вт были рано сняты с производства, ориентировочно в 70-х годах
Максимальное напряжение - 200...500 В (зависит от допустимой мощности)

Источники:

1. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
2. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
3. Бочкарев Б.А. и Бочкарева В.А. Керметные пленки. Л., "Энергия", 1975 (Б-ка радиотехнолога. Вып. 7).
4. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
5. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
6. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
7. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
8. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
9. Резисторы. Группы 6010, 6020. Сборник справочных листов. РМ 11 074.022.1-83. Издание официальное. ВНИИ "Электронстандарт", 1984.
10. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
11. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
12. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
13. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203)
14. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2003. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России"
15. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2006. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
