С3-4

резистор С3-4

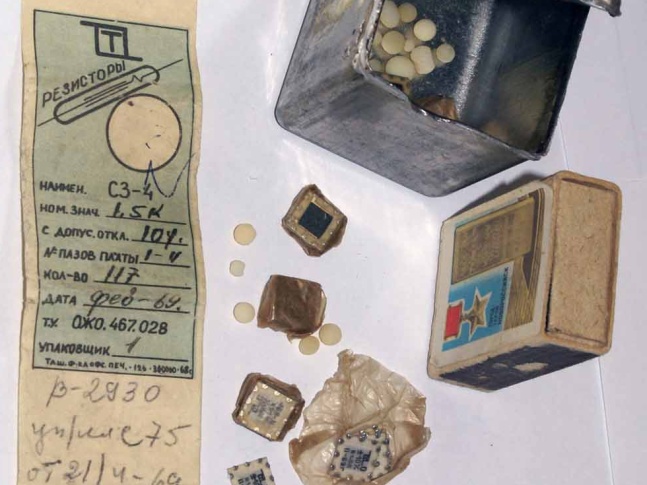

(фото с Форума радиодеталей)

Сопротивления композиционные пленочные на микроплатах, для применения в этажерочных микромодулях. Исходно назывались СКПМ.

Разработаны они питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"), производители - Псковский завод радиодеталей (ныне "Плескава") и Ташкентский завод радиодеталей (завод "Миконд").

Электрические параметры

Диапазон выпускаемых номиналов - от 10 Ом до 3,3 МОм
Максимально допустимая рассеиваемая мощность - 0,25 Вт
Предельное рабочее напряжение 120 В
Диапазон рабочих температур от -60° до +125°С

Данные из отраслевого каталога на них.

Слой композиции наносят на керамическую плату различными технологическими методами: пульверизацией, печатным способом или шелкографией.

Предварительно на плате вжиганием создают контактные электроды из серебра или золота, соединенные с какой-либо парой луженых пазов. Подгонку величины сопротивления резисторов к заданному номинальному значению производят механическим путем, создавая прорези на проводящем элементе.

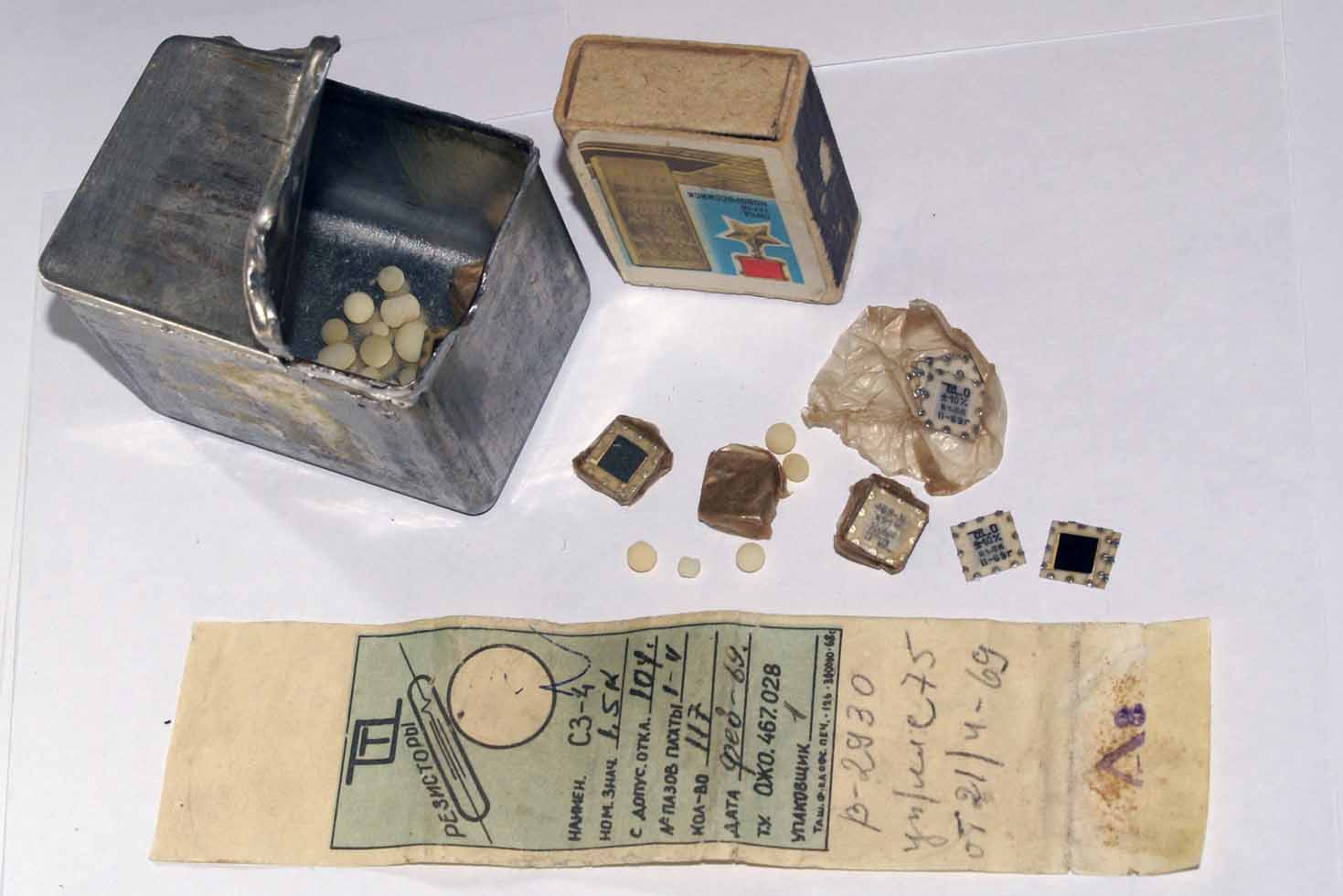

резистор С3-4
(фото Алексея Абызова)

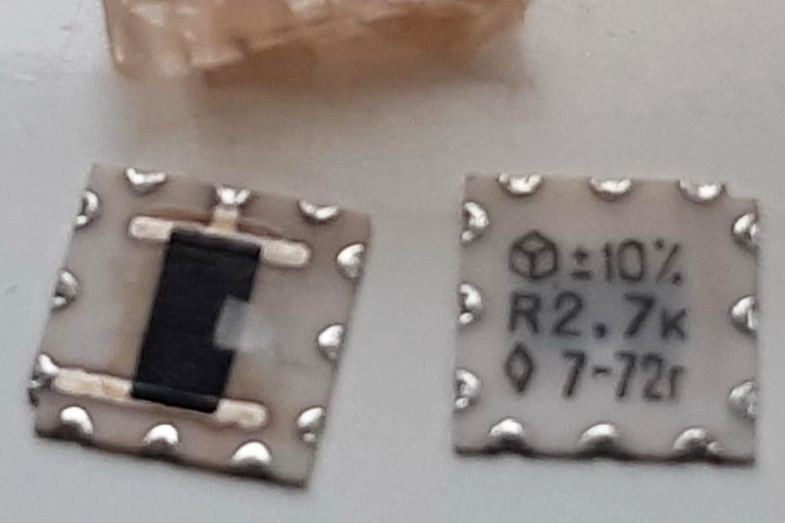

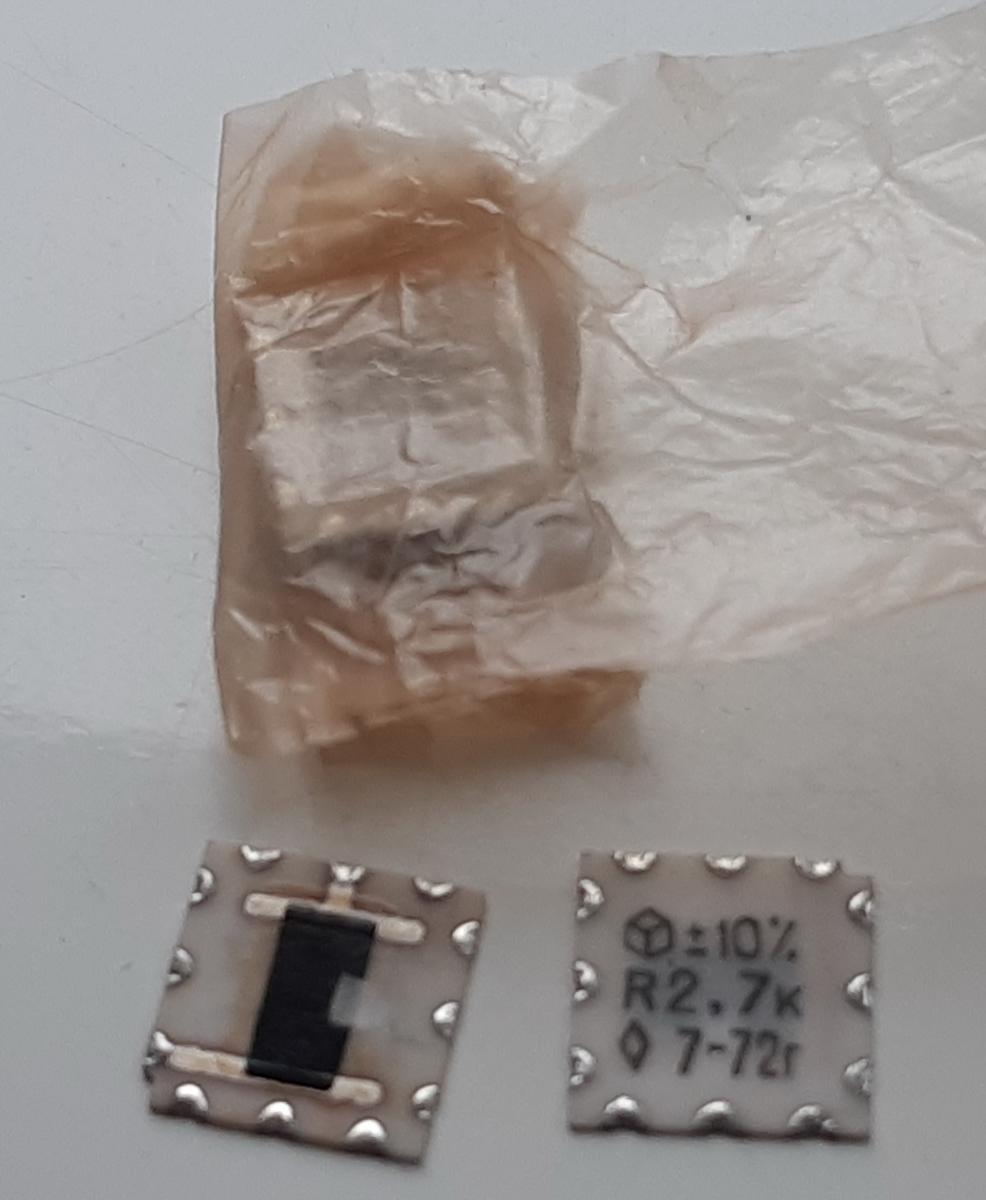

резистор С3-4
(фото с Форума радиодеталей)

Источники:

1. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Конструирование микромодульной аппаратуры / под ред. Н.А. Барканова. - М. : Сов. радио, 1968
4. Основы микроэлектроники и технологии производства микросхем (Учебное пособие). Московский институт электронной техники. 1971.
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
7. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
8. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
9. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
10. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
