С3М-11М

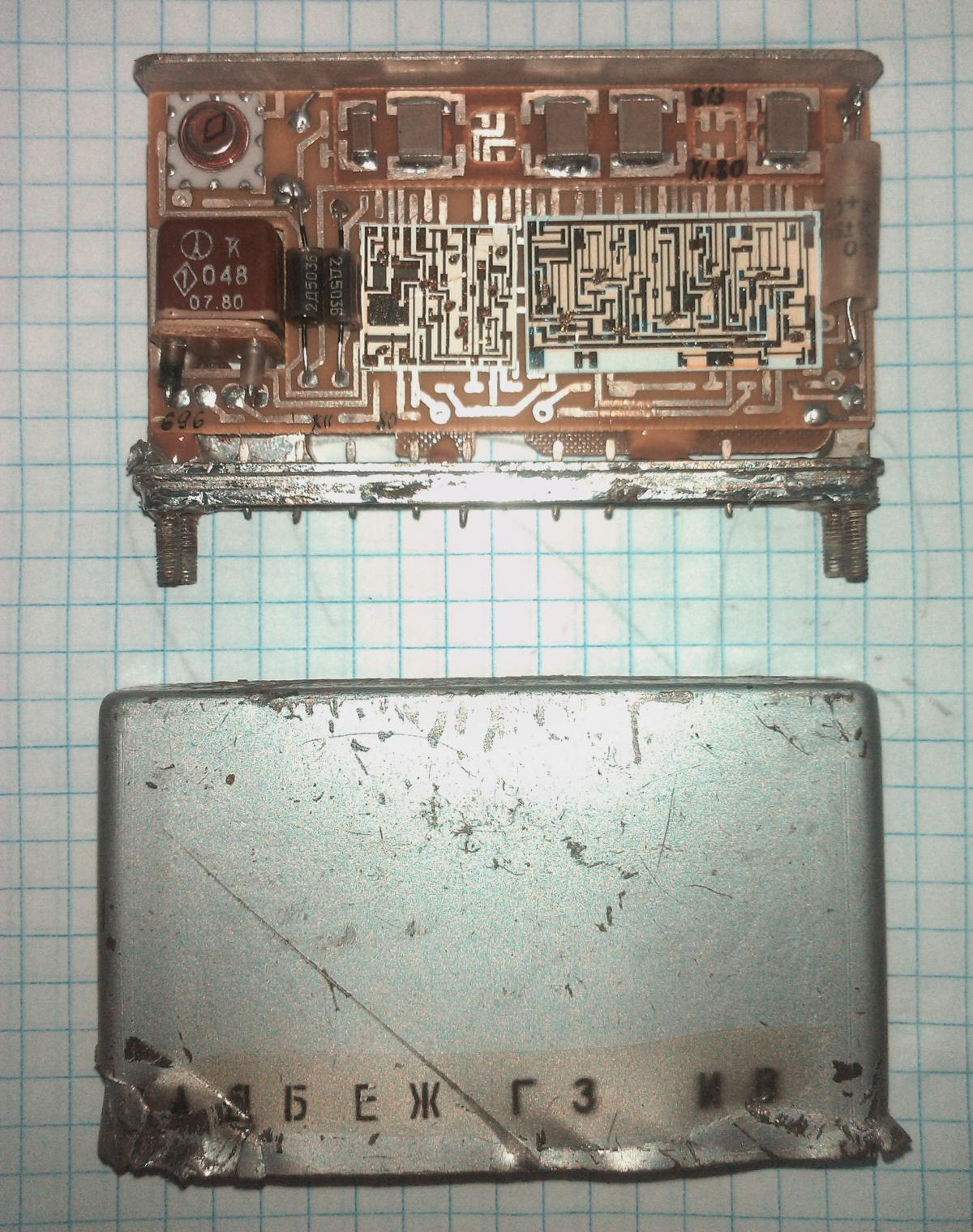

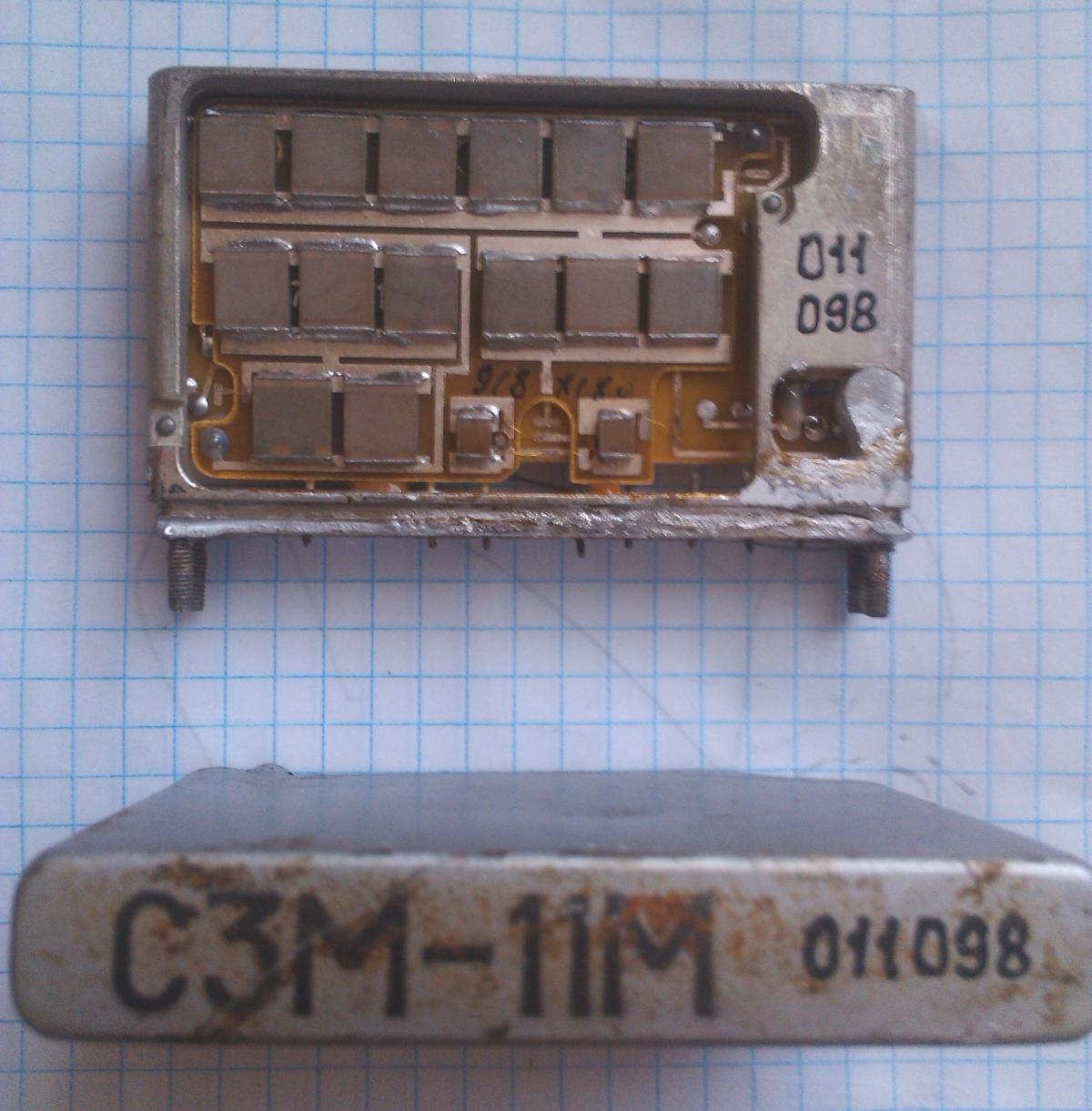

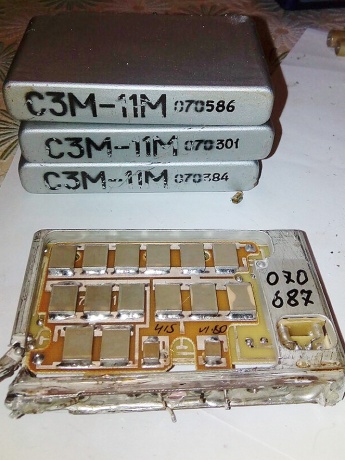

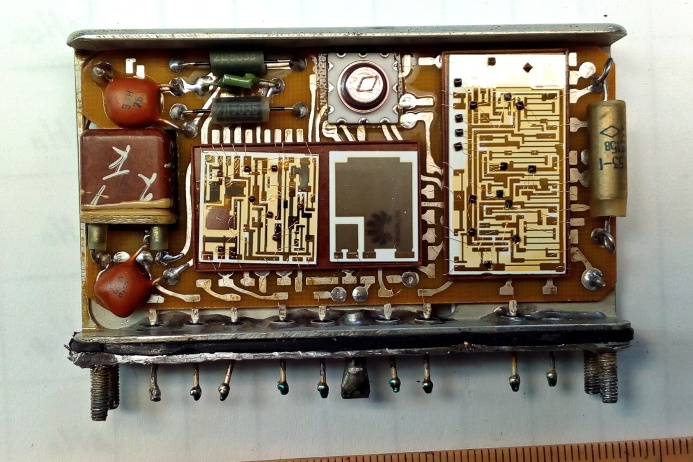

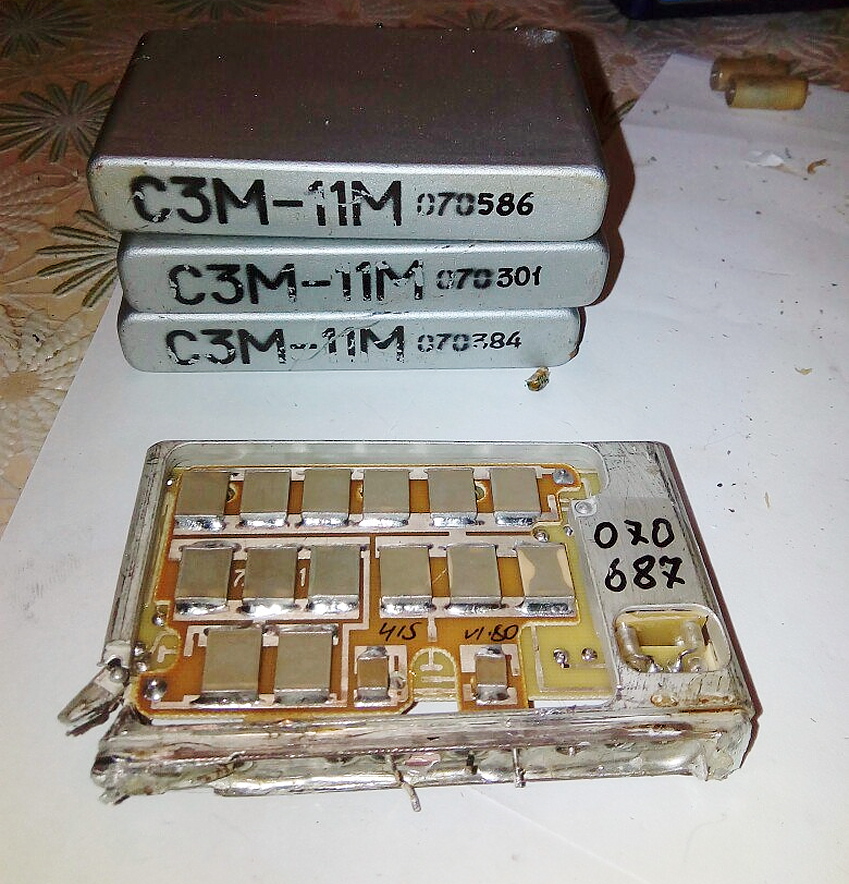

Любопытная вещь, такая вот мега-микросборка. Это блок световой индикации от авиационной станции предупреждения об облучении СПО-10 (применялась на Ан-26 и др.). Он представляет собой пороговое устройство, основное назначение которого – амплитудная селекция сигнала (защита от помех).

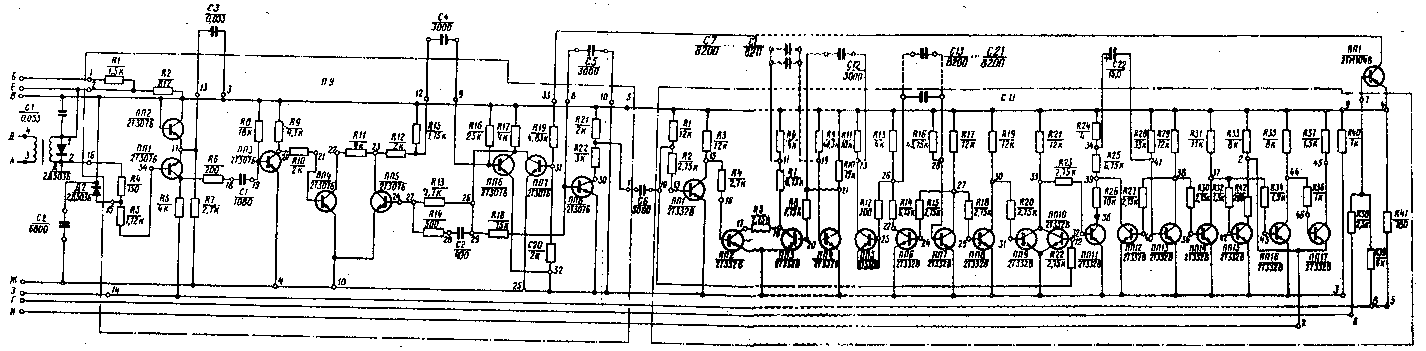

Пороговое устройство состоит из схемы порога, запускающего каскада, мультивибратора, формирующего стандартный сигнал tи = 25 мкс, схемы блокировки схемы задержки переднего фронта.

С порогового устройства импульс отрицательной полярности поступает на селектор импульсов. Первый импульс, из поступивших на вход схемы последовательности импульсов, запускает первый мультивибратор, формирующий импульс tи = 405 мкс. Этот импульс своим срезом запускает второй мультивибратор, который в свою очередь формирует импульс с tи = 790 мкс. Импульс со второго мультивибратора поступает в схему совпадения, которая выдает сигнал только в том случае, когда на ее второй вход поступает отрицательный сигнал со входа порогового устройства. Таким образом, схема совпадения обеспечивает прохождение сигнала с частотой повторения более 1000Гц и не пропускает сигналы с частотой повторения менее 650Гц и одиночные импульсы.

Положительный импульс со схемы совпадения запускает мультивибратор стандартного сигнала, формирующий выходные импульсы с tи = 80 мкс.

Производитель этого блока мне неизвестен.

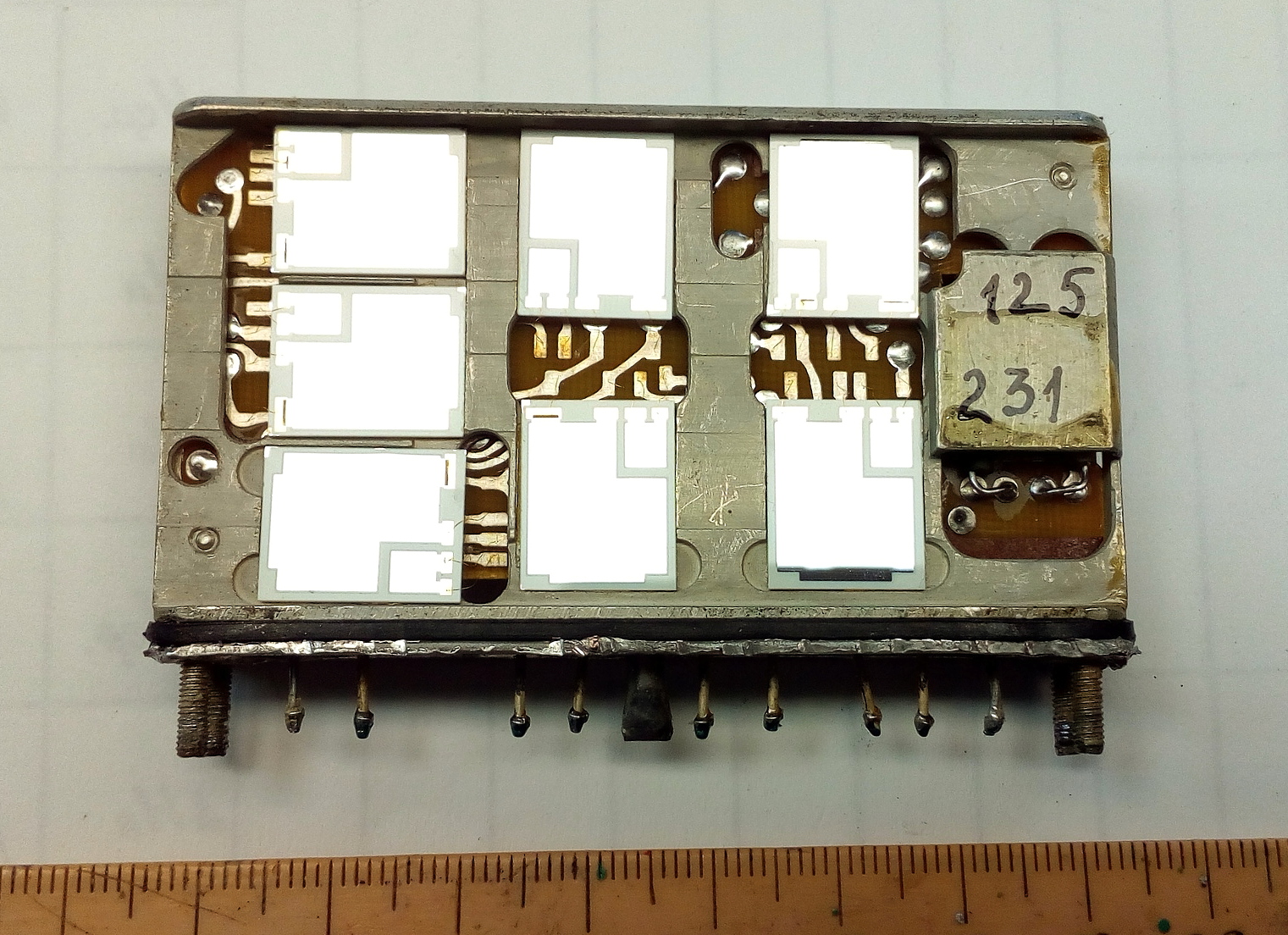

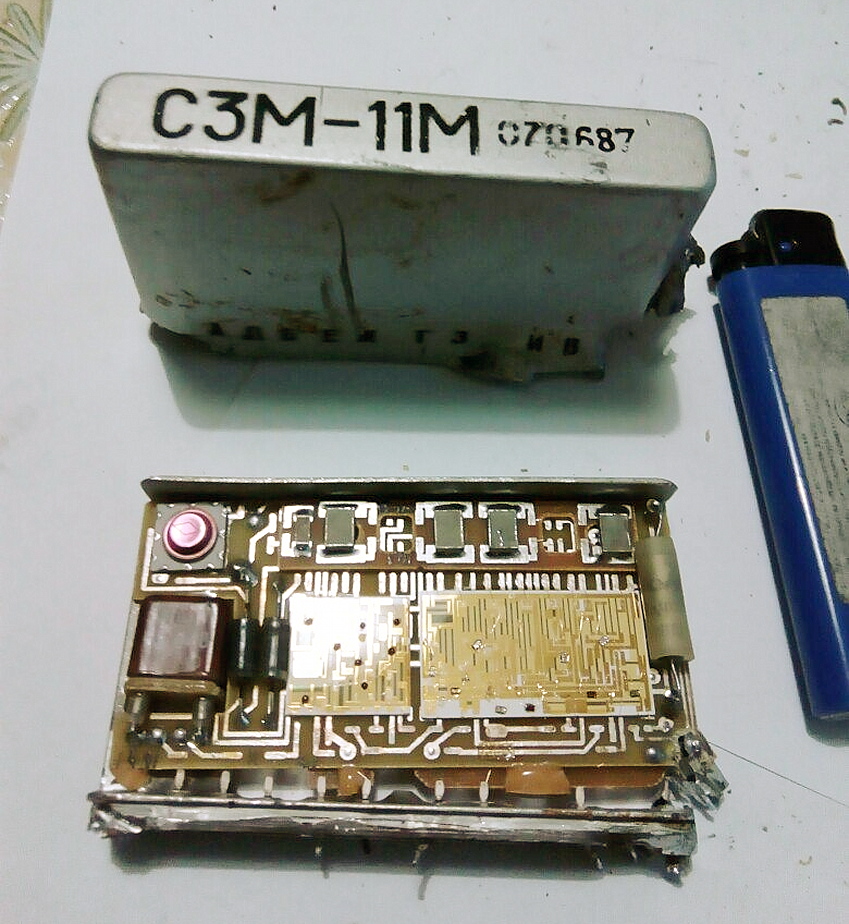

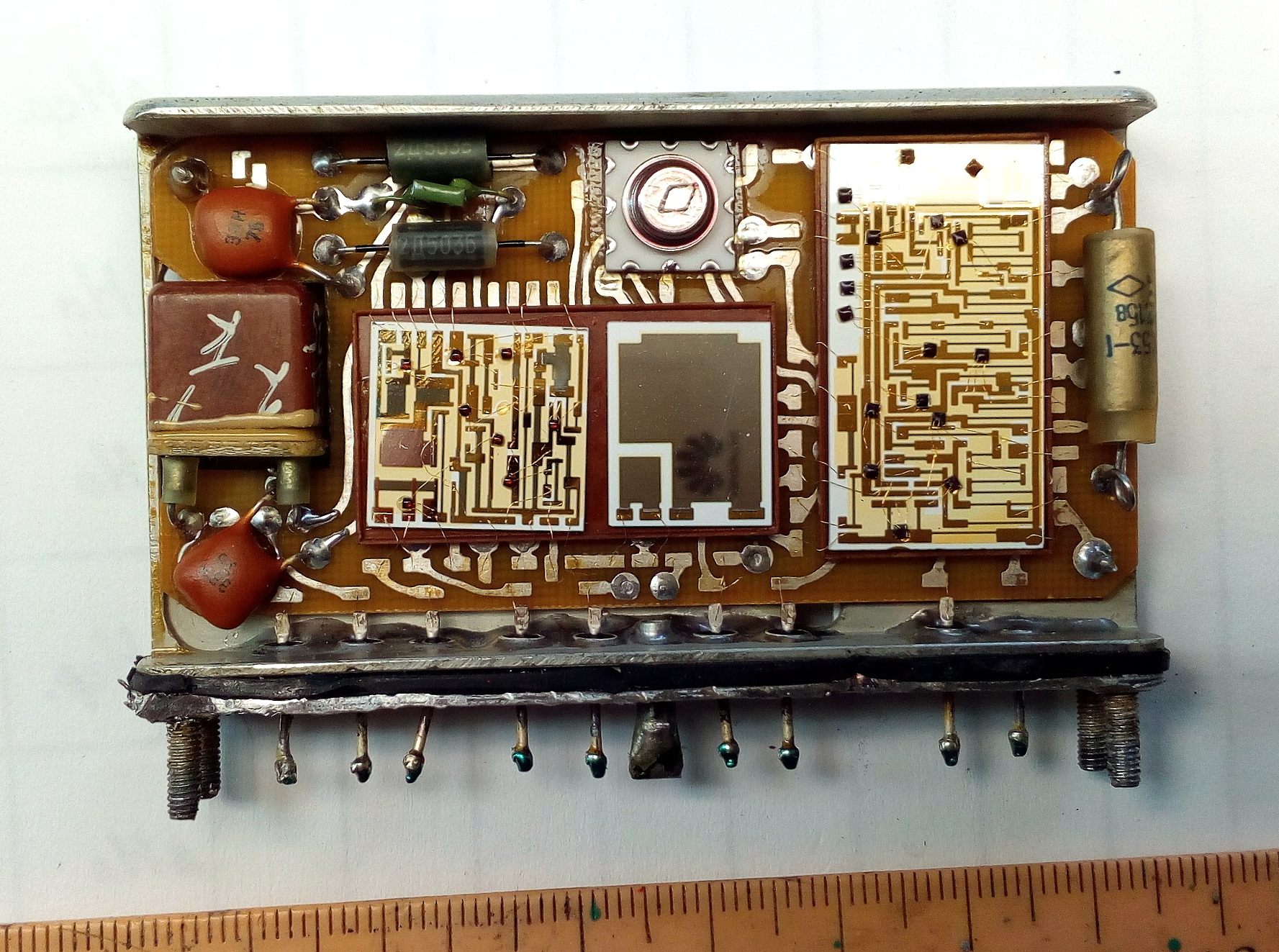

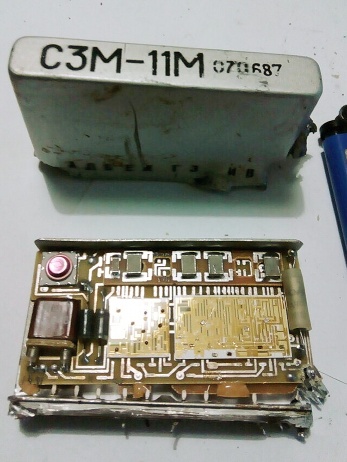

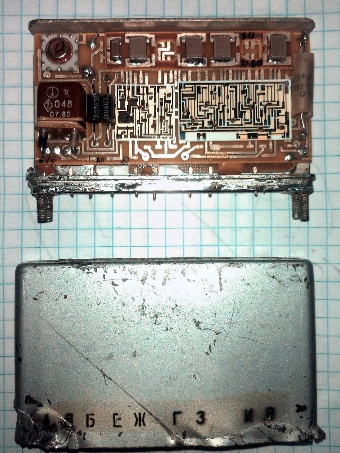

Старые выпуски имели несколько иную схему:

(фото из альбомов ВКонтакте)

(фото из альбомов ВКонтакте)
