(фото с форума Отечественная радиотехника 20 века)
(фото с форума Отечественная радиотехника 20 века)

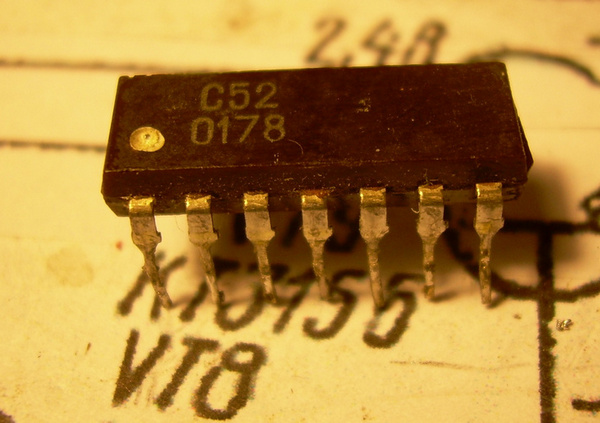

Микросхема задающего генератора строчной развертки
с автоматической подстройкой частоты и фазы; она
применялась в ранних выпусках блока питания телевизора
"Электроника Ц-430". Производитель - скорее всего, Брянский завод полупроводниковых приборов (ныне
"Кремний").
В более поздних экземплярах на этом месте стоит К174ГФ1
с небольшим изменением (для работы ГФ1 нужен один дополнительный конденсатор).
По всей вероятности, С52 - её прототип.

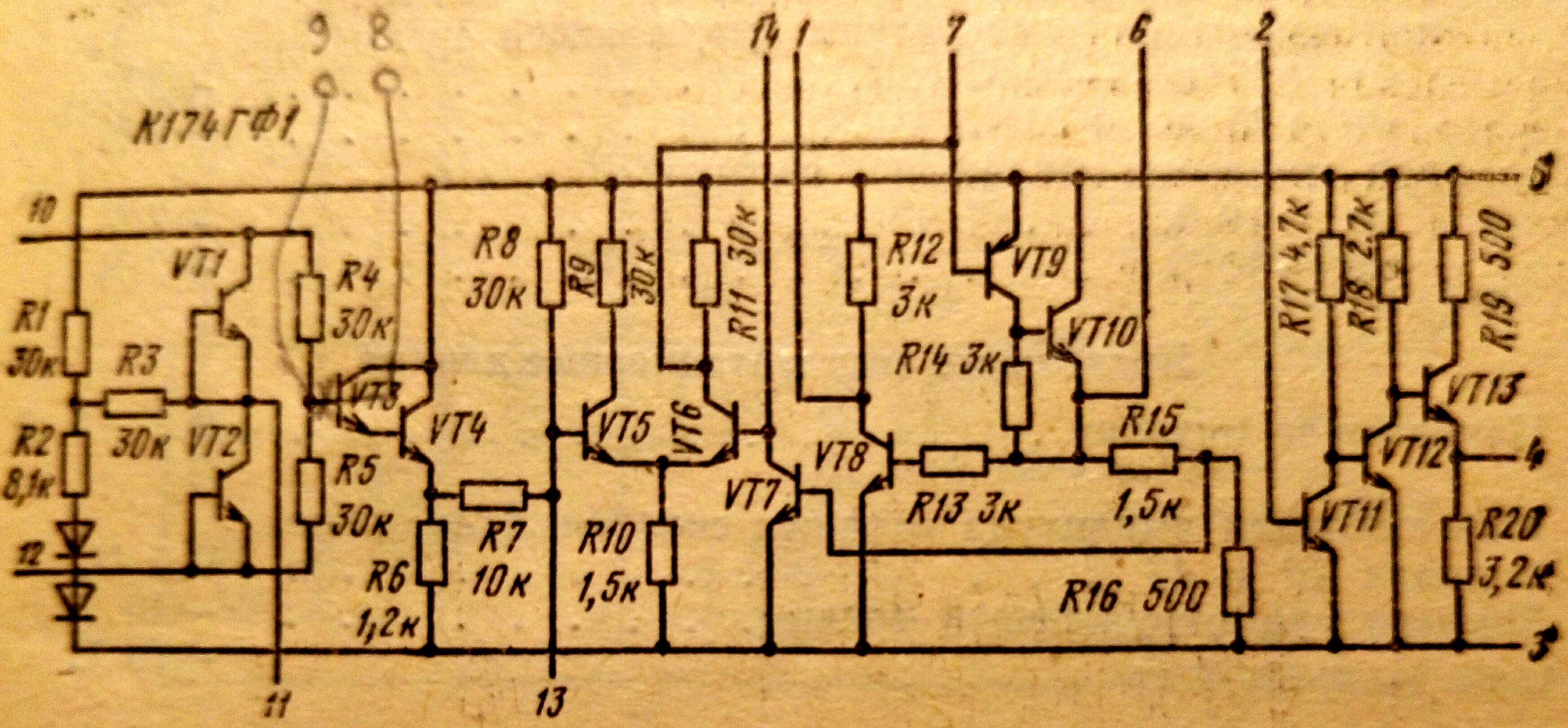

Отличия между С52 и К174ГФ1 - в выводах 8 и 9. При этом в большинстве
отечественных справочников для К174ГФ1 эти выводы либо вообще не обозначены, либо один указан
в качестве контрольного, а второй неиспользуемый.
Но на деле получается, что у С52 вывод 8 это точка соединения R4+R5 и базы VT3,
а вывод 9 пустой. У К174ГФ1 эту часть немного изменили, и точка соединения R4+R5
выведена на ногу 9, база VT3 на вывод 8, а между R4+R5 и базой VT3 цепь разорвана.
