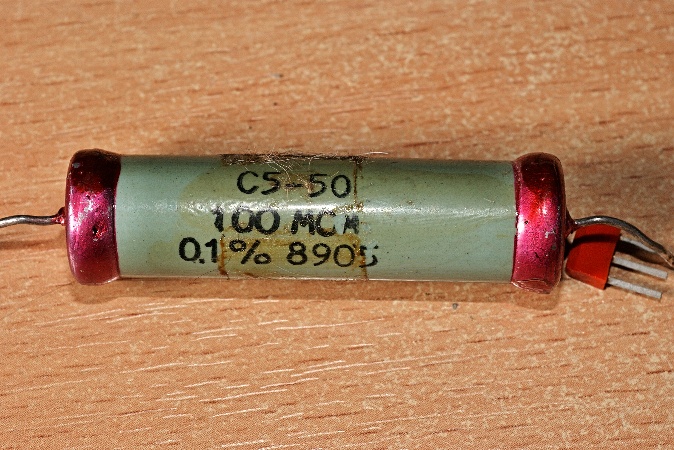

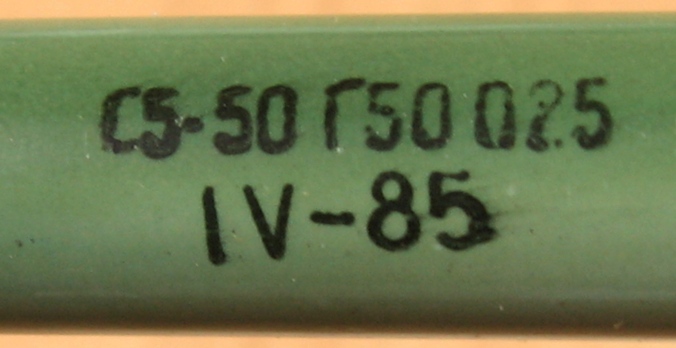

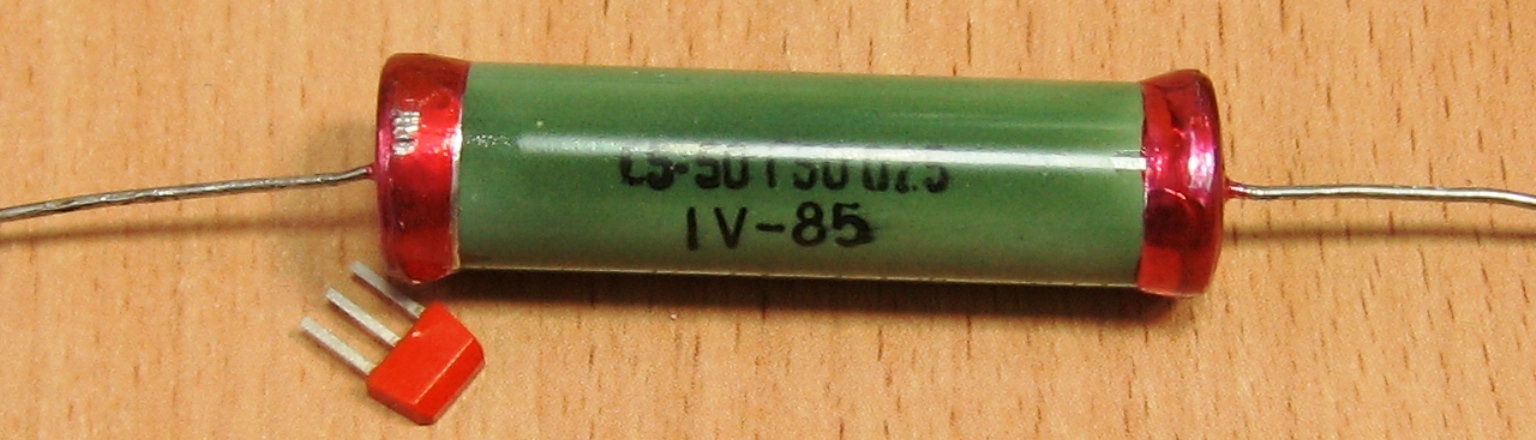

С5-50

Высокомегаомные (до 500 МОм!) микропроволочные резисторы, предназначены для работы в измерительной схеме автоматических потенциометров. Применяются при измерении и записи малых значений постоянного тока.

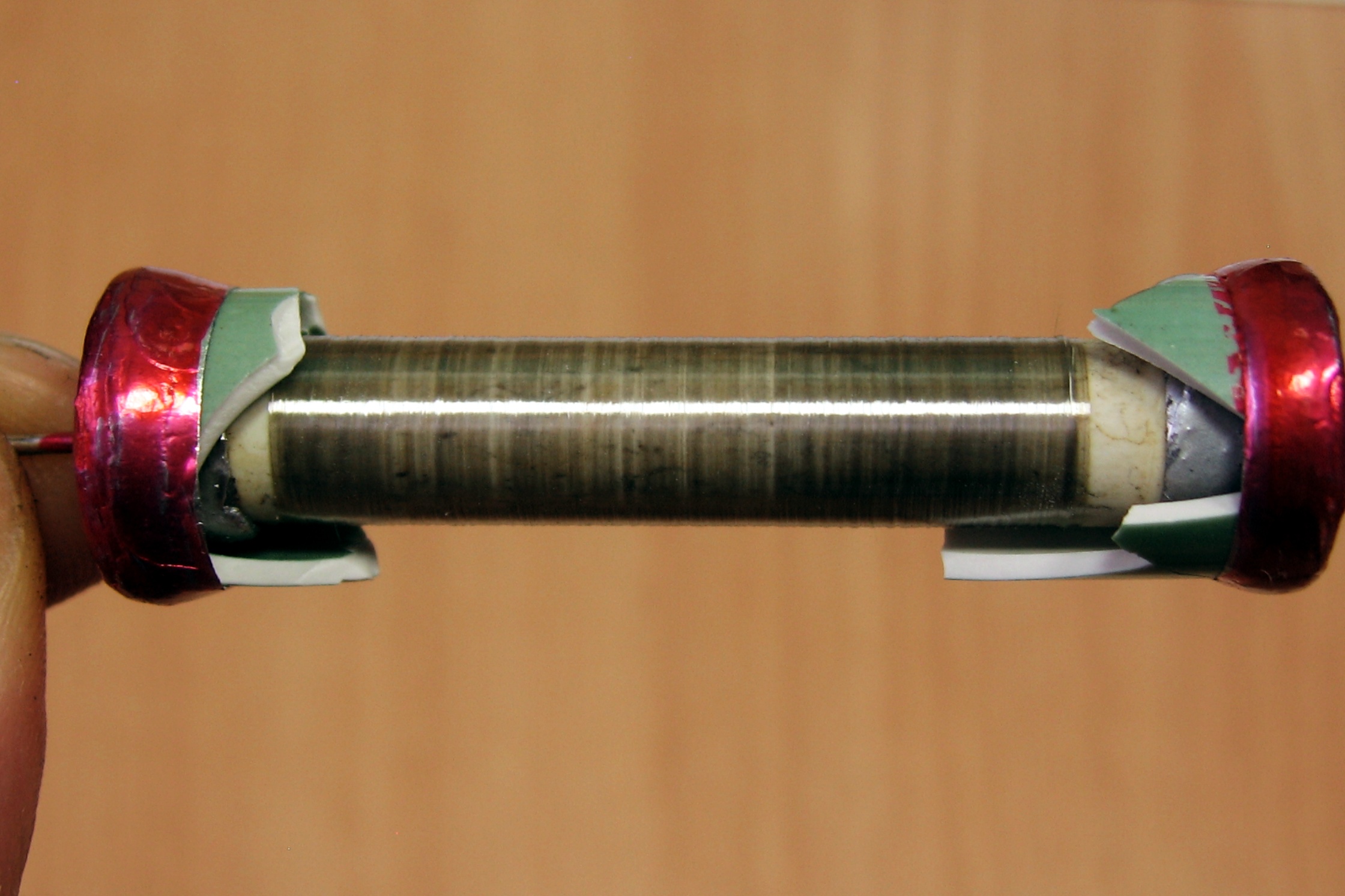

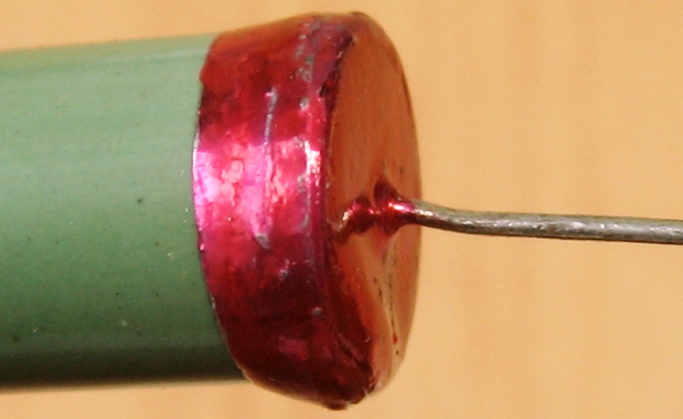

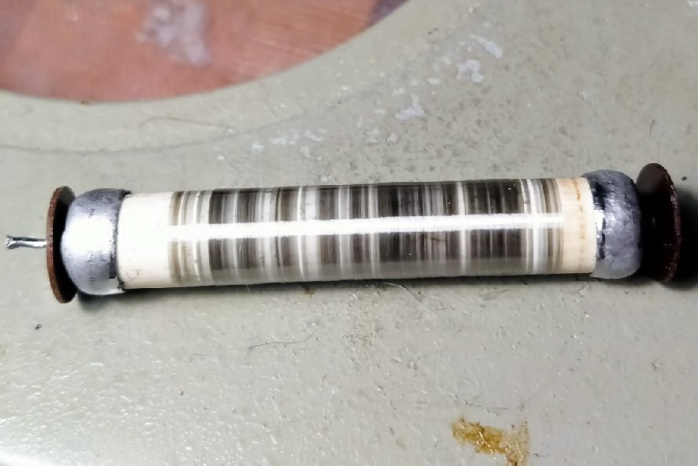

Резистор состоит из керамического каркаса с аксиальными токоподводами; обмотки состоят из микропровода, изготовленного из холодостойкого сплава, и герметизирующей керамической трубки с напаянными колпачками.

Производитель - завод "Тбилприбор".

Электрические параметры

Диапазон выпускаемых номиналов - 50, 100, 200 и 500 МОм
Допускаемое отклонение от номинального сопротивления +0,25% и +0,1%
Рабочее напряжение - 100 В
Рабочая температура -60 ... +70°С
ТКС  +30х10-6 на 1°С
Сопротивление изоляции 10000 ГОм
Интенсивность отказов не более 50х10-6 1/ч
Гамма-процентный ресурс работы при λ=90% не менее 5000 ч
Гамма-процентный срок сохраняемости при λ=90% не менее 8 лет
Срок сохраняемости 8 лет

Источники:

1. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
2. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
3. Микропроволочные резисторы.- Москва: В/О "Лицензинторг", 1987.
4. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
5. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
6. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
