Изделие СА-226

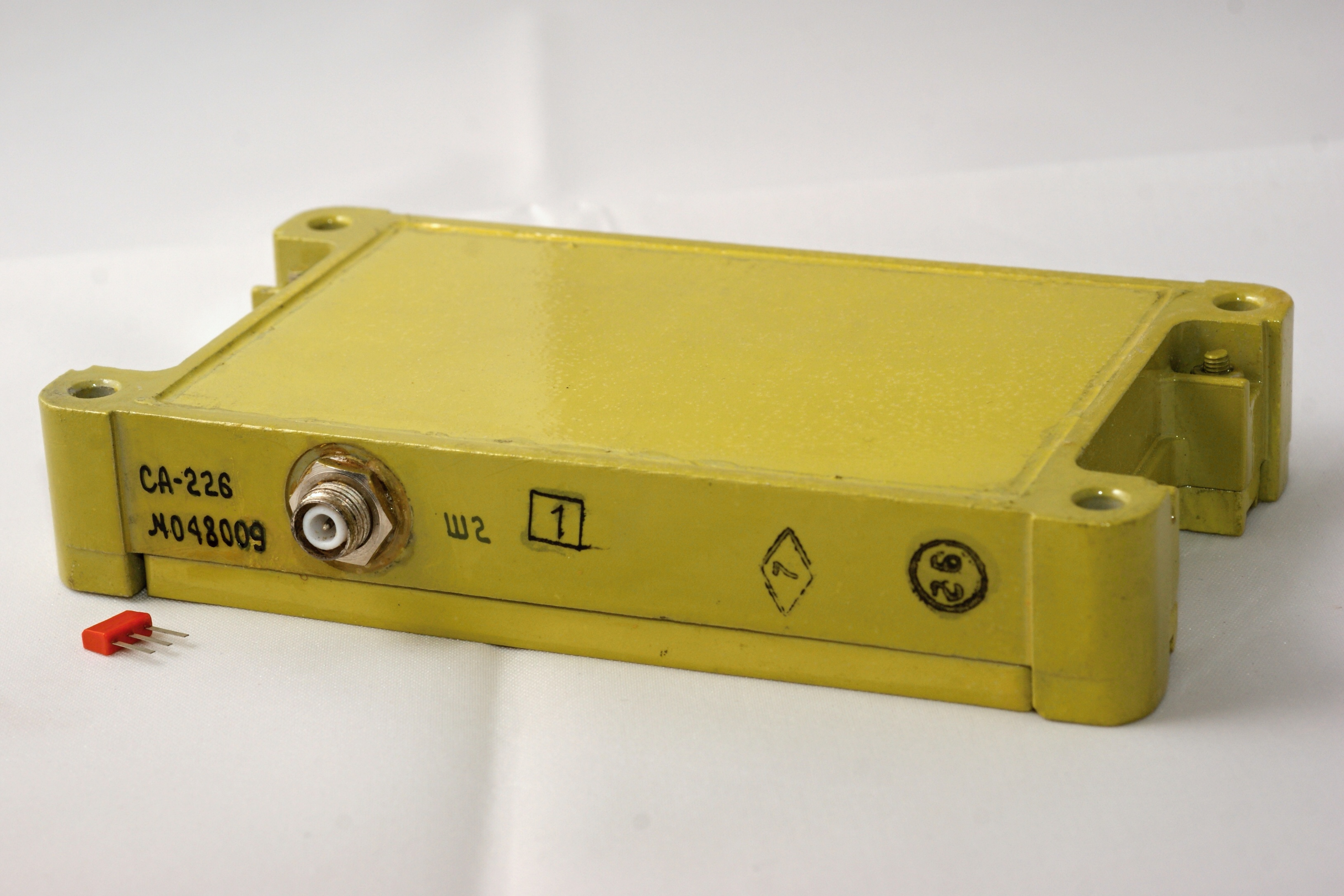

Вот некое "изделие СА-226". Предельно лаконический дизайн - вход, выход и подстройка. Столь же скуп на подробности и заводской паспорт, понять что это за изделие такое, и каковы хоть какие-нибудь его параметры, решительно невозможно. По виду внутренностей я предположил, что это некое СВЧ (или просто ВЧ) устройство - регулируемый аттенюатор или фильтр.

Такая секретность, а также разнообразные упоминания приёмок, литер и извещений могут навести на вывод, что "изделие" это весьма специального применения. На это же намекает и зияющее отсутствие любой конкретики о заводе-производителе, кроме номера п/я.

И действительно. Разработчиком этого изделия был Радиотехнический институт АН СССР. Он входил в состав ЦНПО "Вымпел" - объединения, ответственного в СССР за разработку систем предупреждения о ракетном нападении, противоракетной и противокосмической обороны. Специализацией же именно РТИ АН СССР были исследования проблем радиолокации головных частей баллистических ракет и космических объектов, а также проектирование РЛС соответствующего назначения, метрового, а в последующем дециметрового и сантиметрового диапазонов.

Непосредственный изготовитель этого модуля - филиал Днепровского завода радиорелейных приборов в г. Желтые Воды, более известный как Южный радиозавод. Основной продукцией этого завода была "начинка" загоризонтных РЛС СПРН; в первую очередь ЗГРЛС "Дуга-1" aka Чернобыль-2.

В советское время это была одна из самых засекреченных отраслей...

В общем, примерное назначение этого "изделия" понятно. И даже диапазон частот, "Дуга-1" работала в диапазоне 5-28 МГц.

Теперь о конструкции.

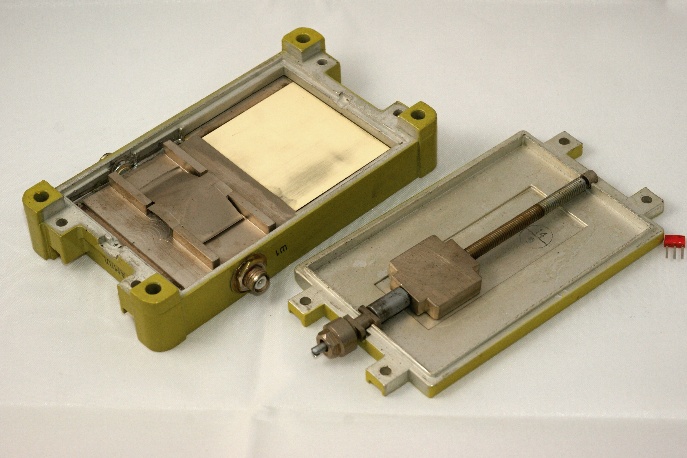

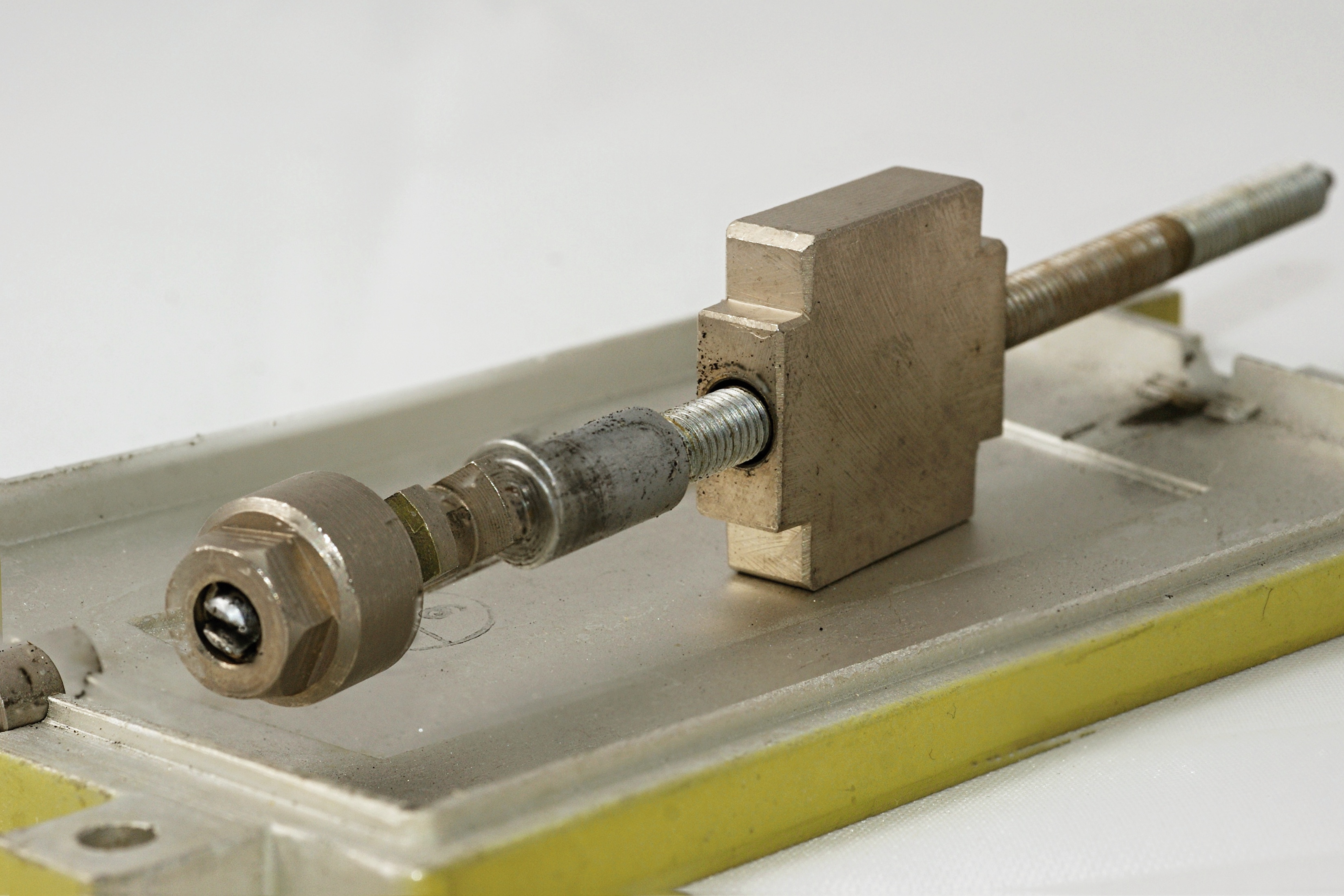

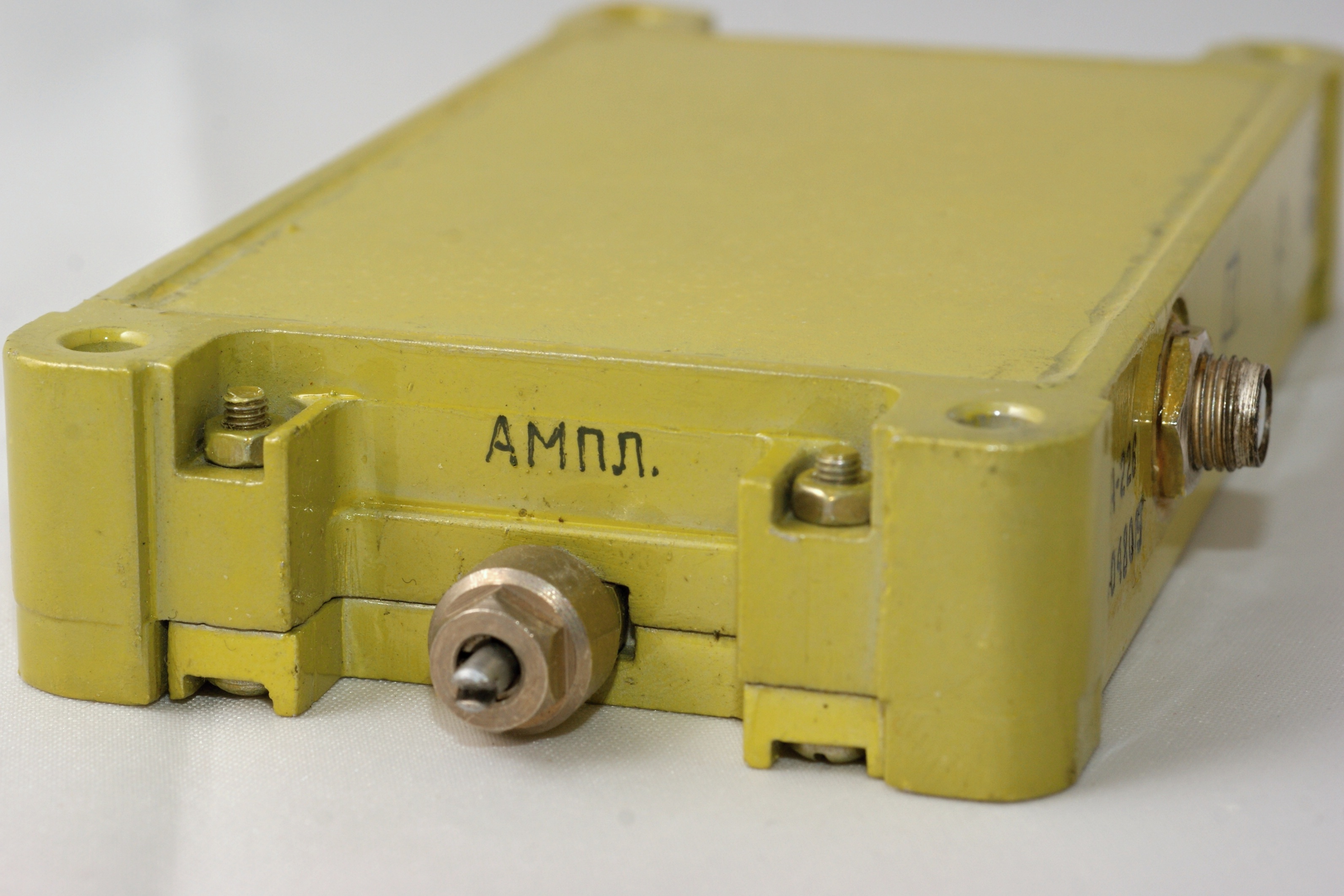

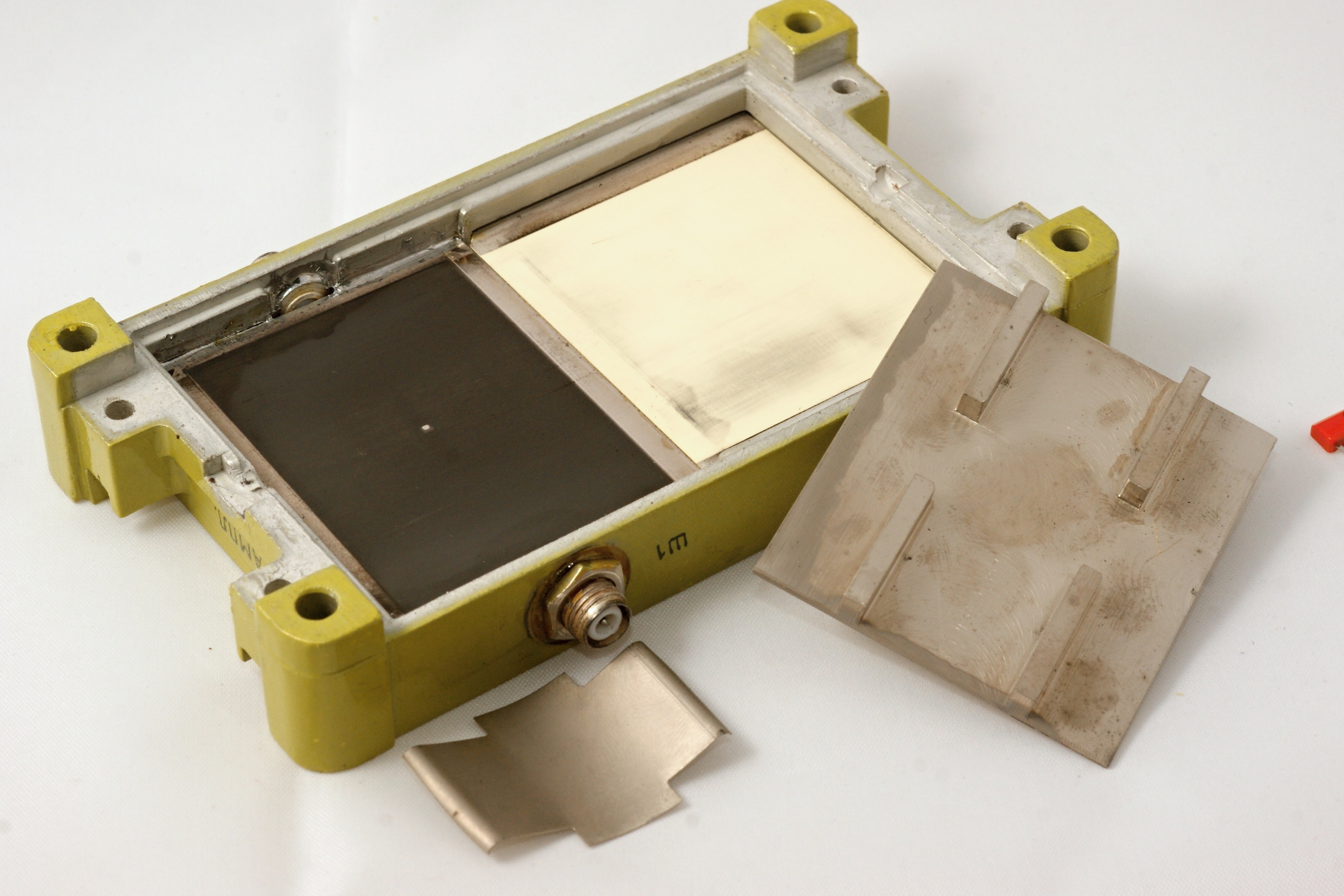

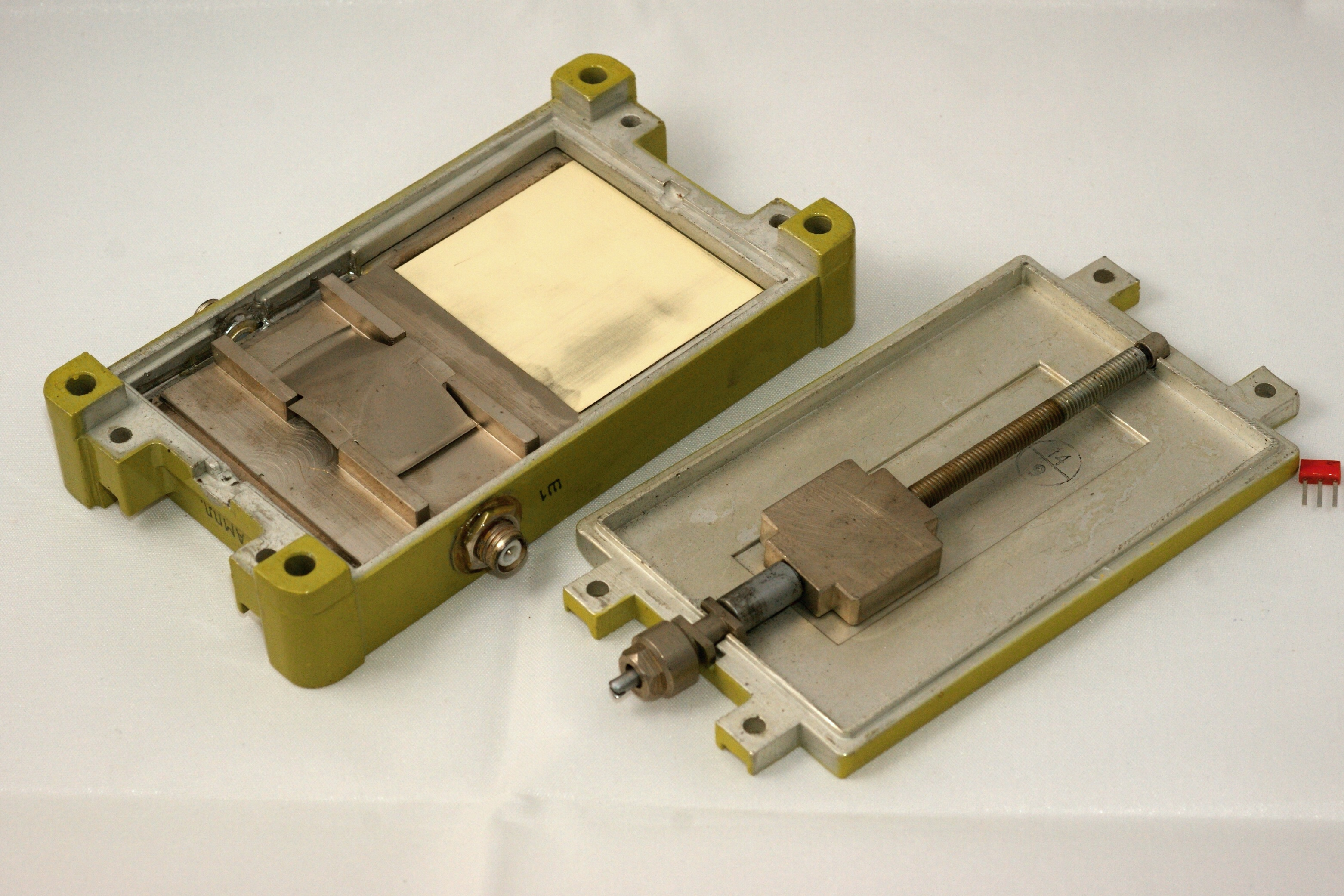

Судя по надписи, можно было подстраивать амплитуду сигнала. При этом, несколько неожиданно для меня, подстройка производилась не с помощью переменного резистора (как это выглядит внешне), а механически, ходовым винтом, перемещающим некую цельнометаллическую блямбу.

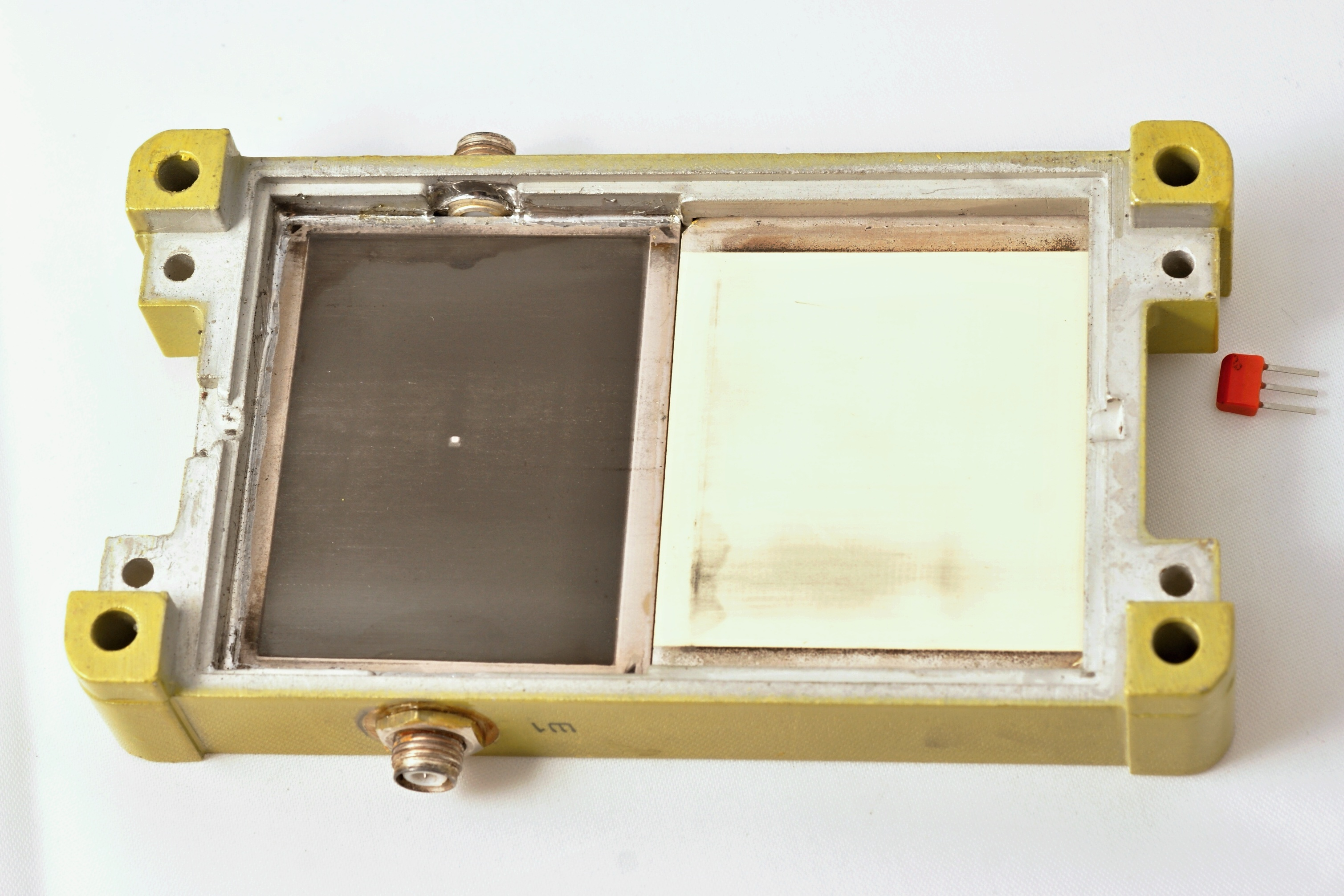

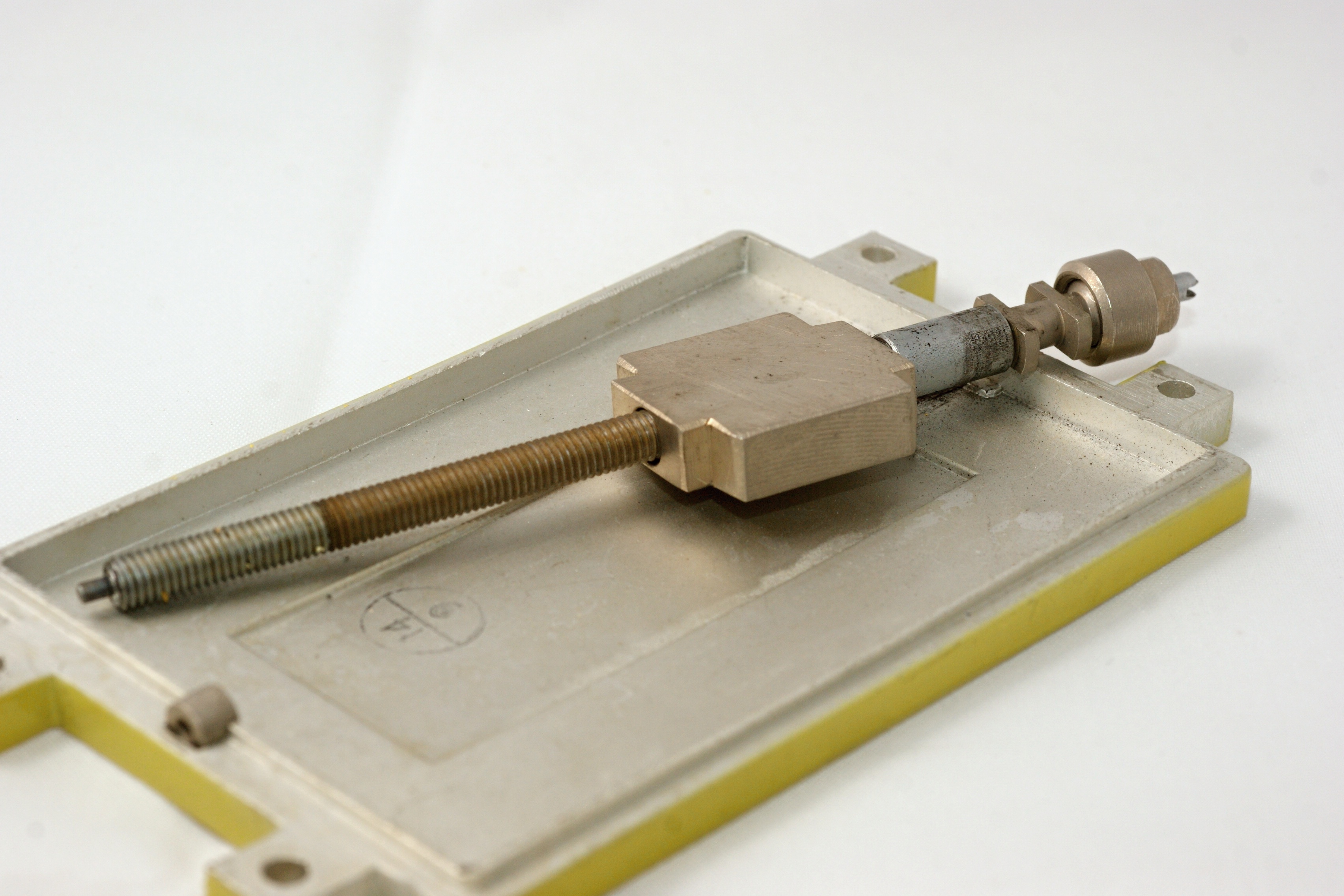

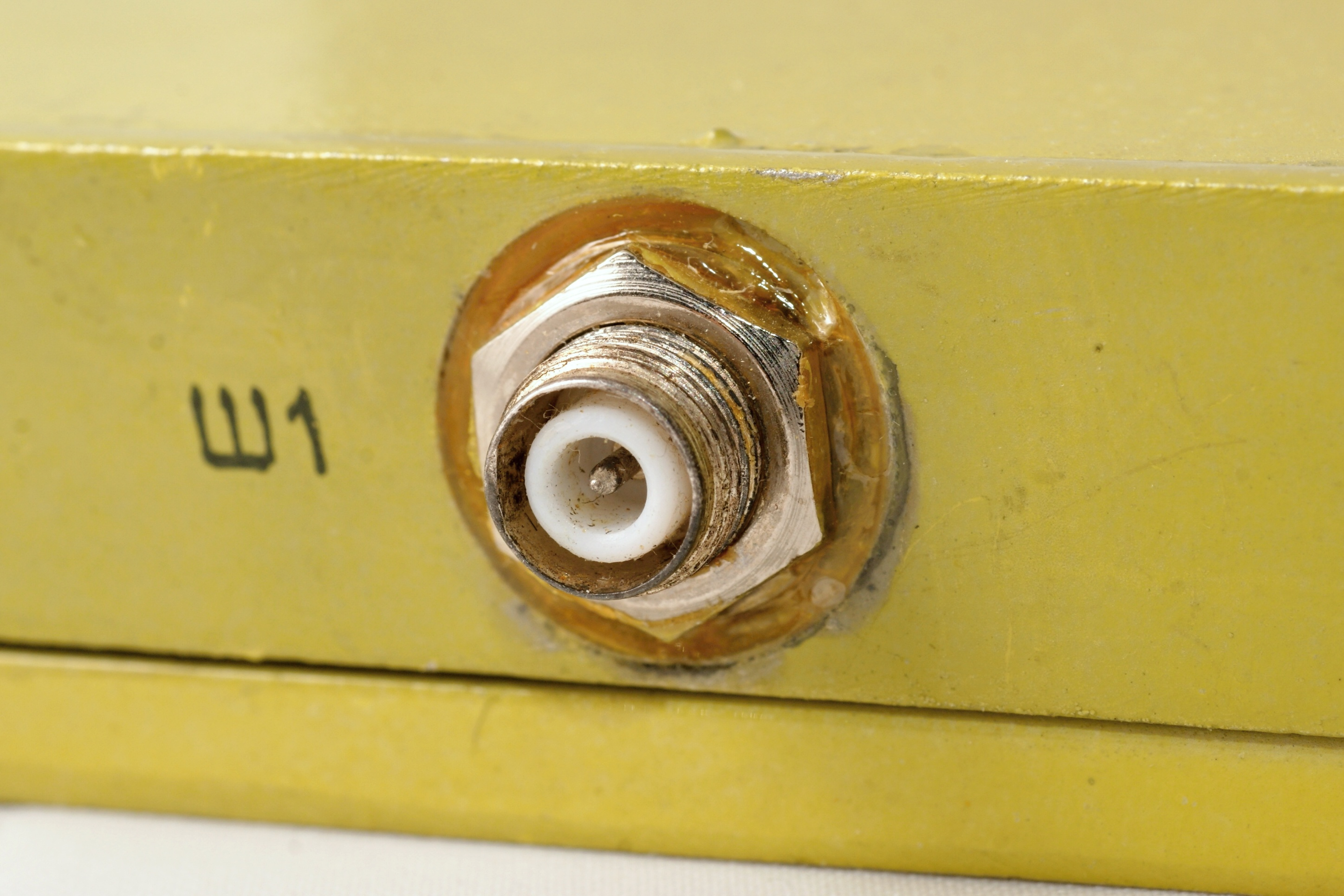

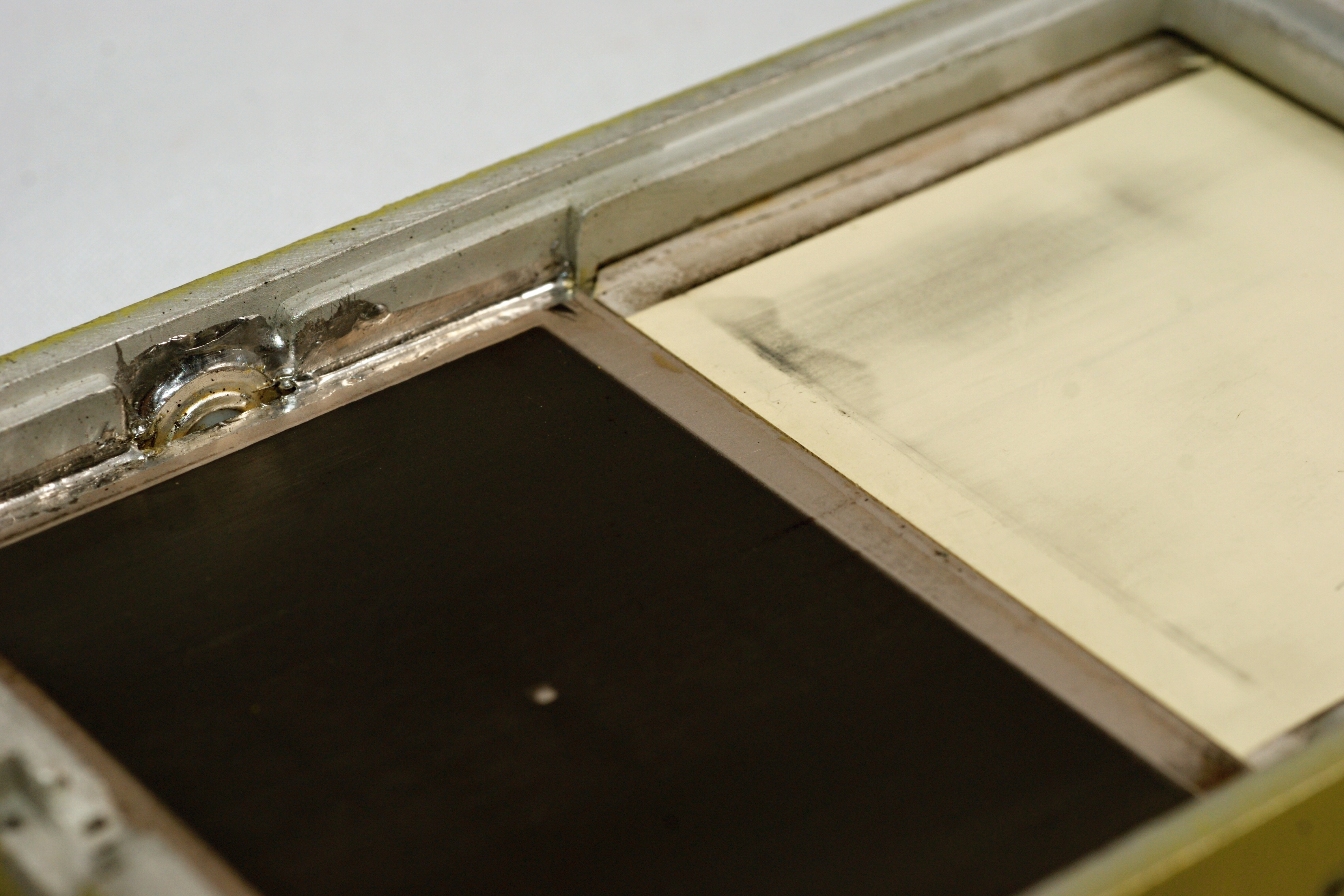

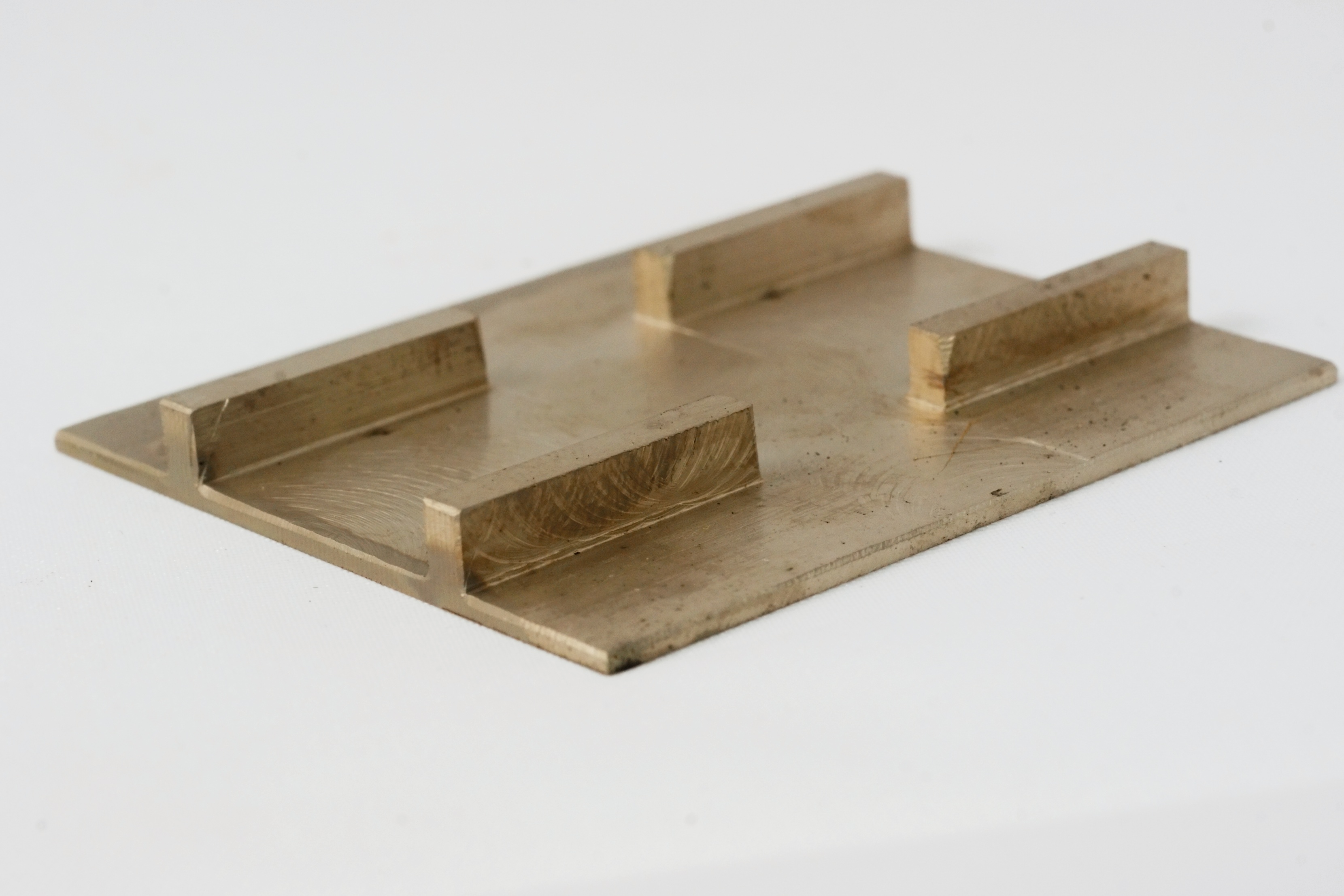

Вообще, конструкторы изделия металл явно любили. Оно ВСЁ из металла. Даже пластина с направляющими для "блямбы" - цельнофрезерованная из крупного куска! Единственный пластиковый элемент - изоляторы СВЧ-разъемов; тут, видимо, было никак не обойтись :)))

Этикетка с упаковки тоже вносит элемент неожиданности, на ней указываются виды приемки "А или Б". Впервые встречаю такие...
