Тип "Конфетка"

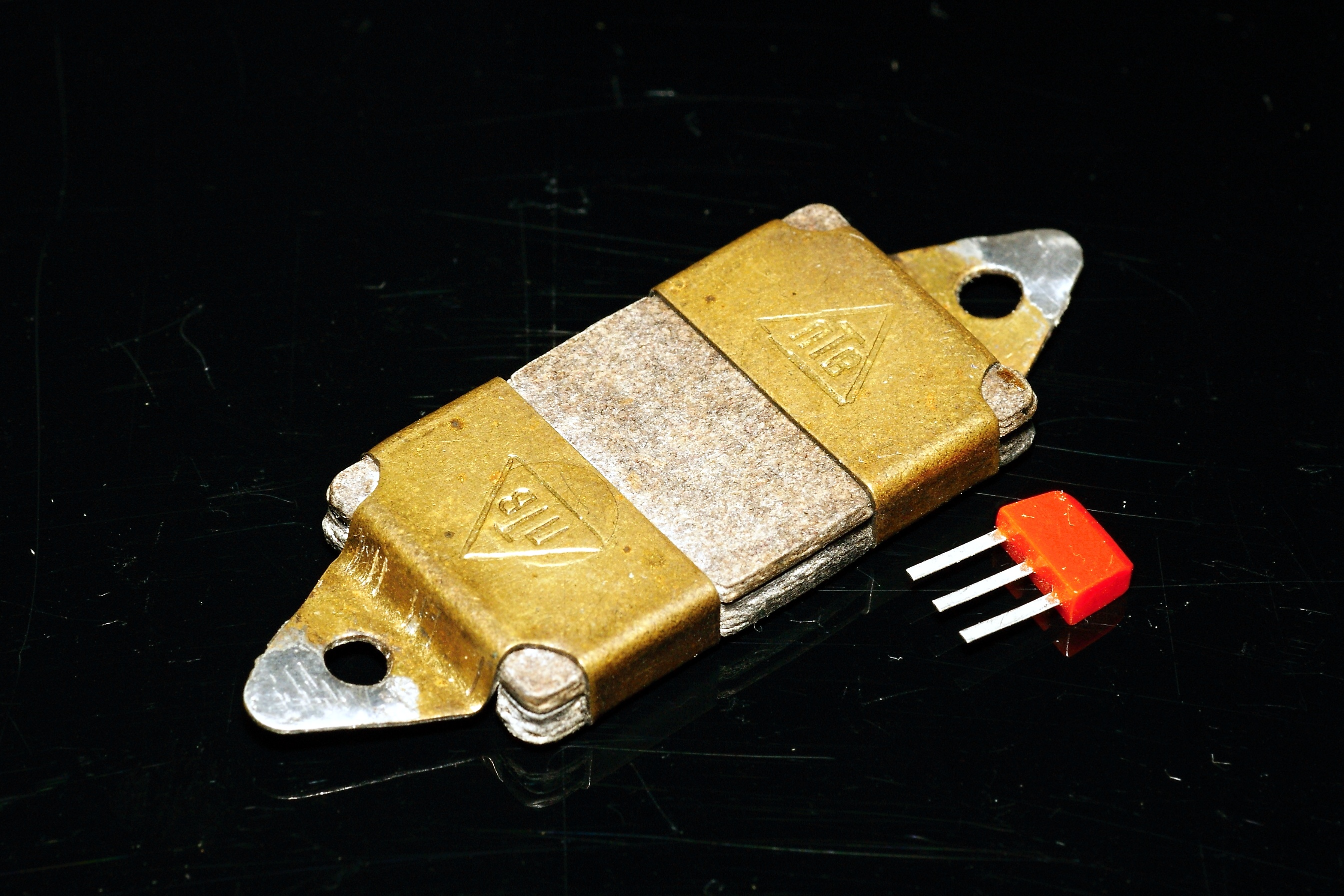

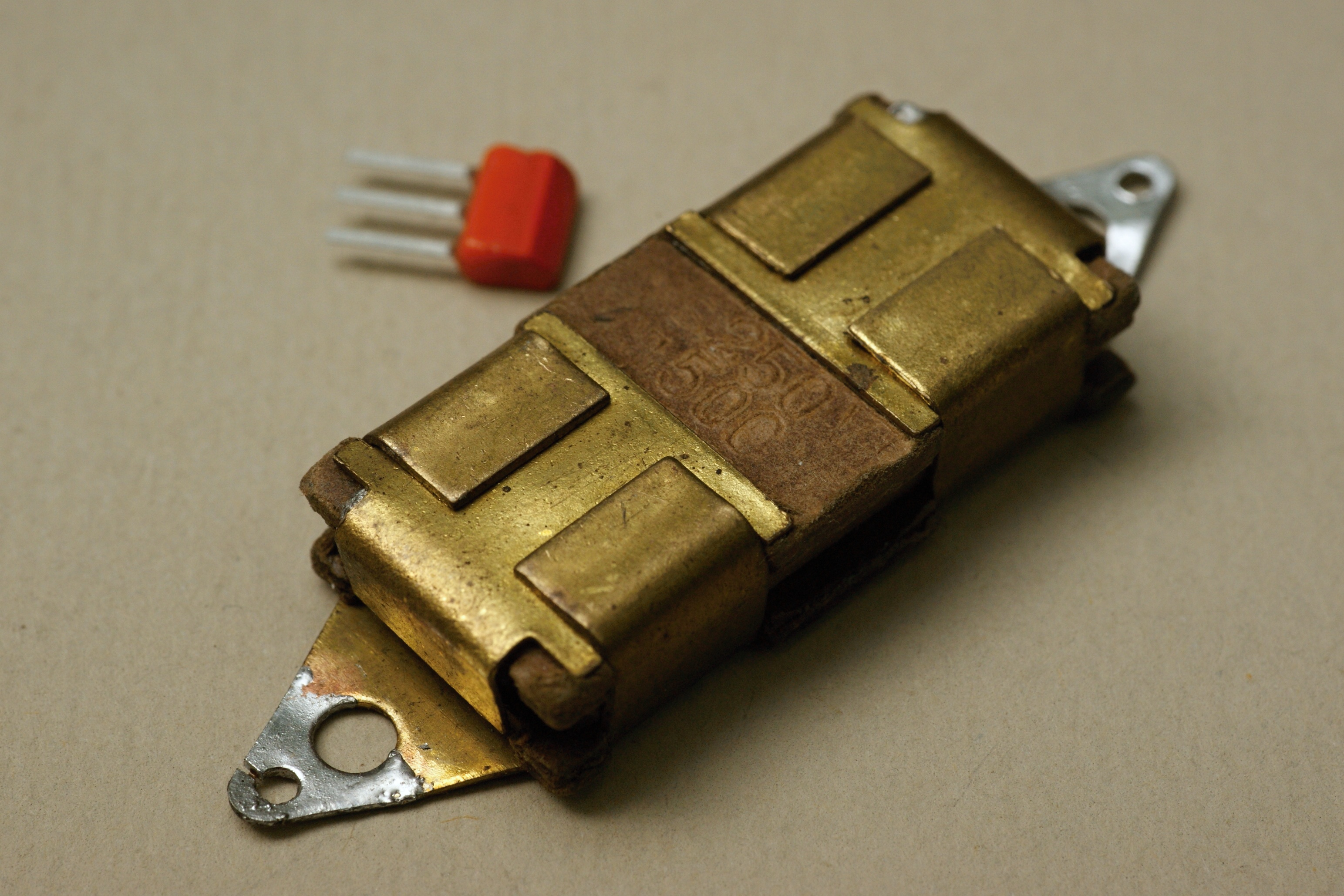

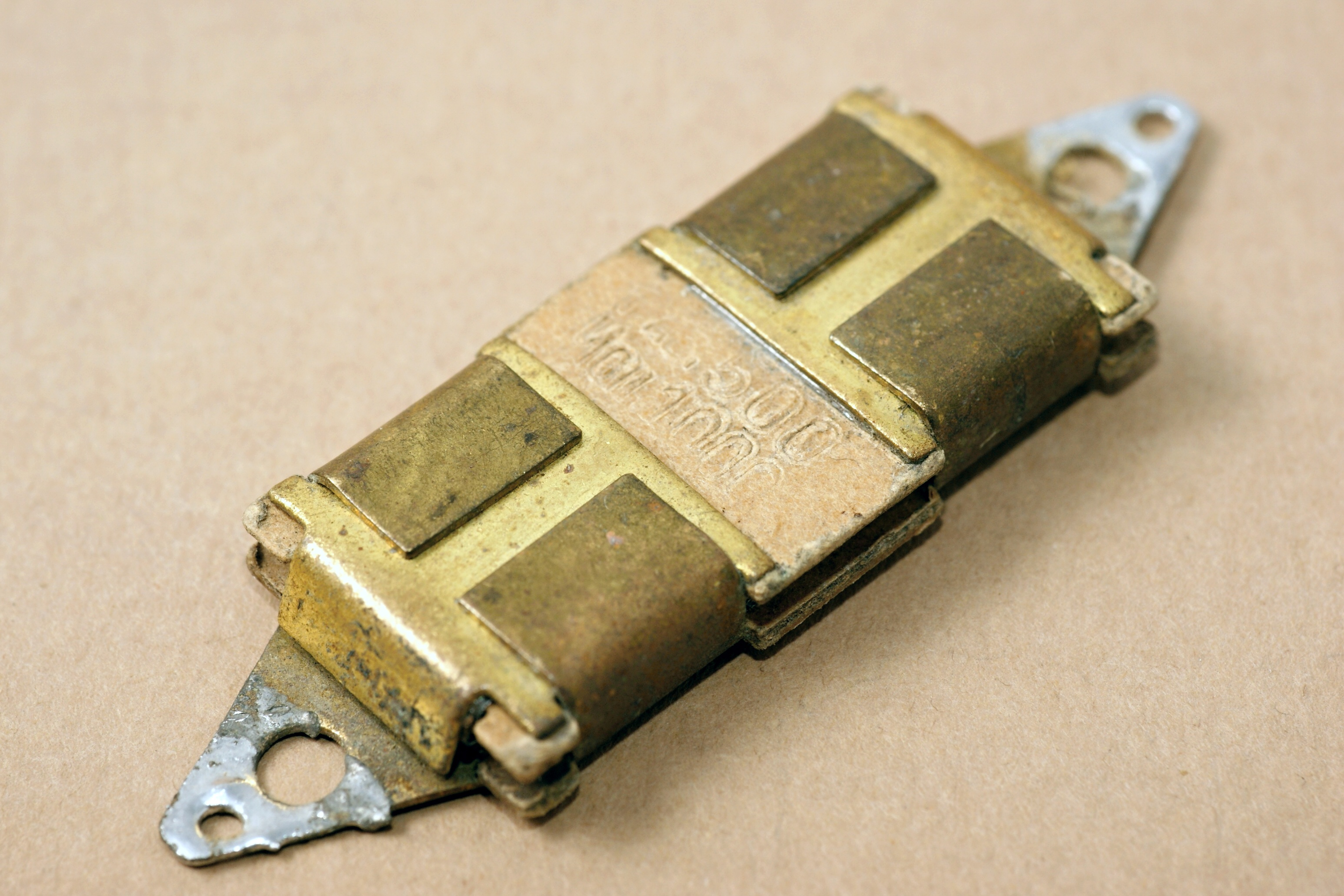

Такое вот игривое название вполне официально носил очень старый, еще с 20-х годов, тип слюдяных конденсаторов открытого типа в металлических обжимках. Они представляют собой почти точную копию английских конденсаторов фирмы Dubilier Condenser Co.

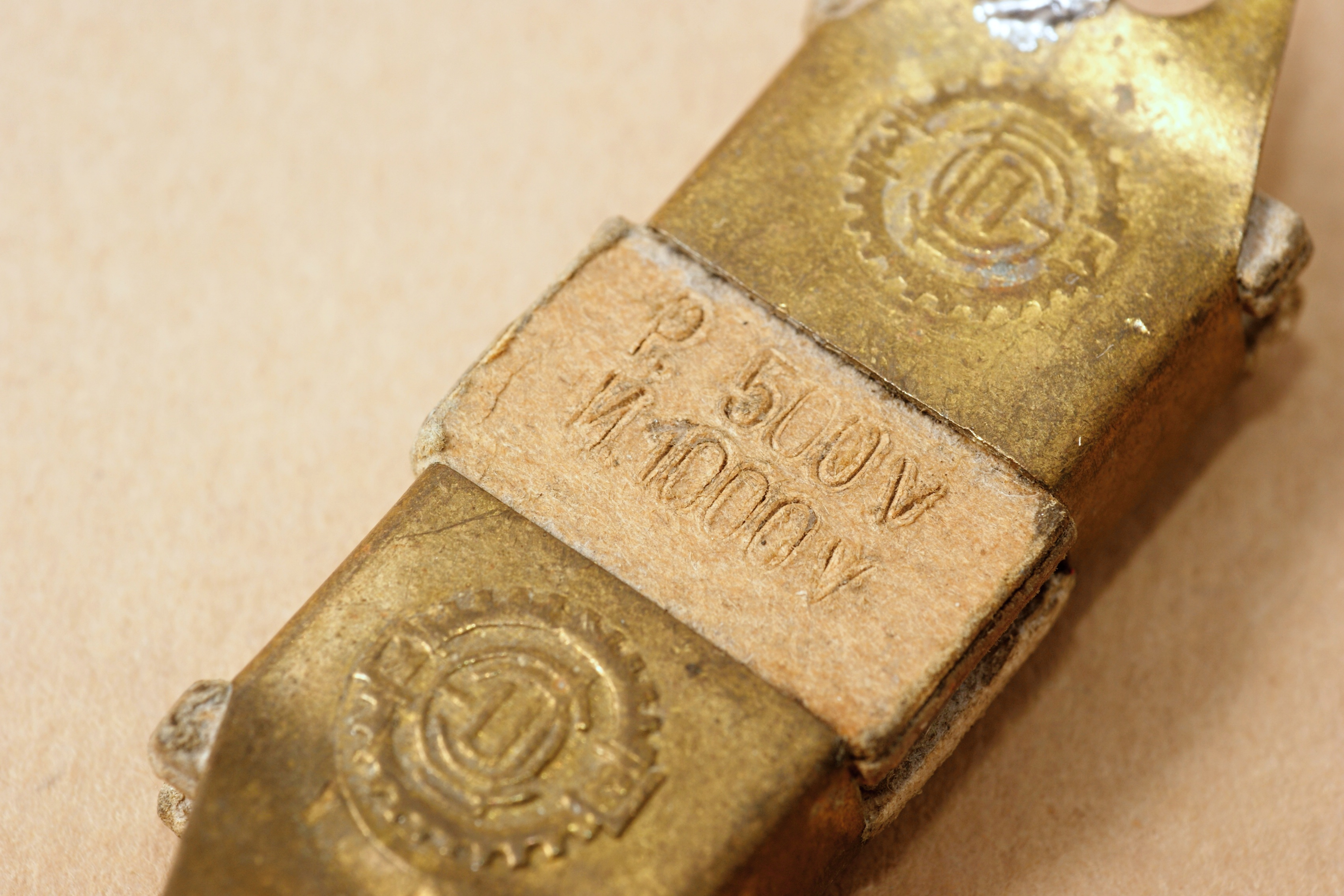

Применялись они в радиоприемной аппаратуре, выпускались на рабочее напряжение 500 В, испытательное 1000 В.

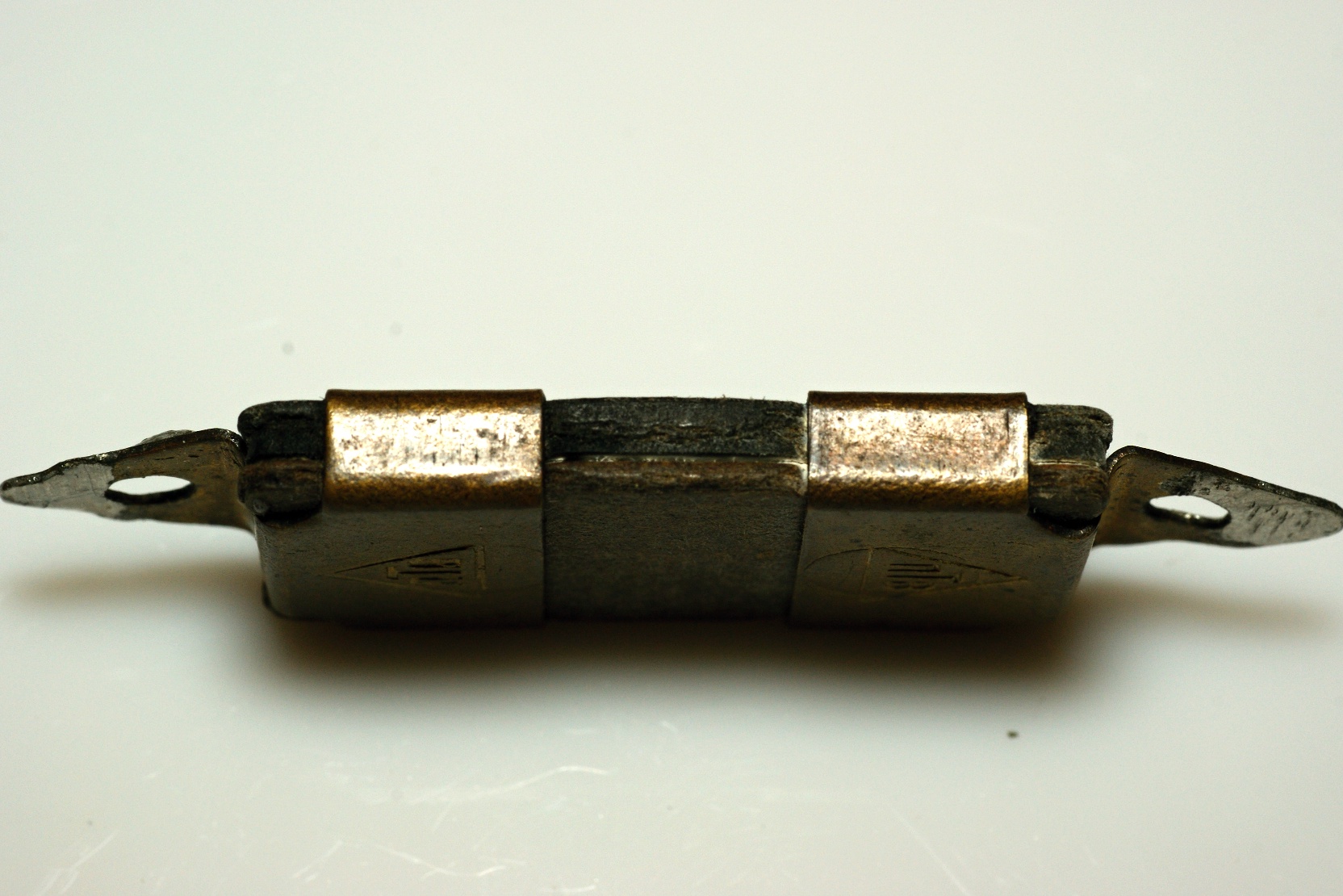

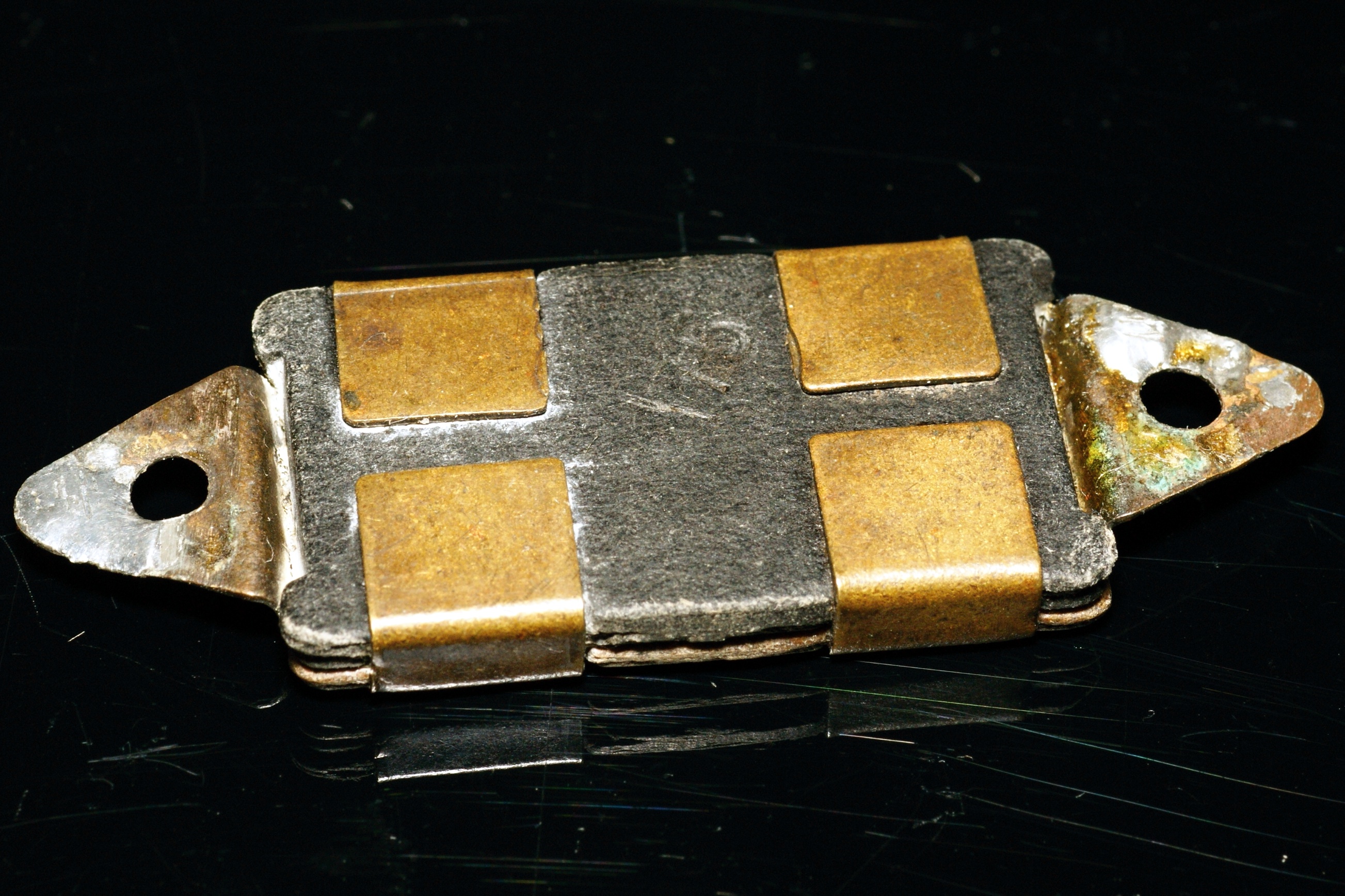

Производитель у верхнего образца не определен, предположительно - Патрубвзрыв, трест, существовавший в 1930-1934 годах. В него входили патронные заводы, в том числе и Государственный Московский дробовой (также Дроболитейный) завод, известный в 20-х годах своими слюдяными конденсаторами.

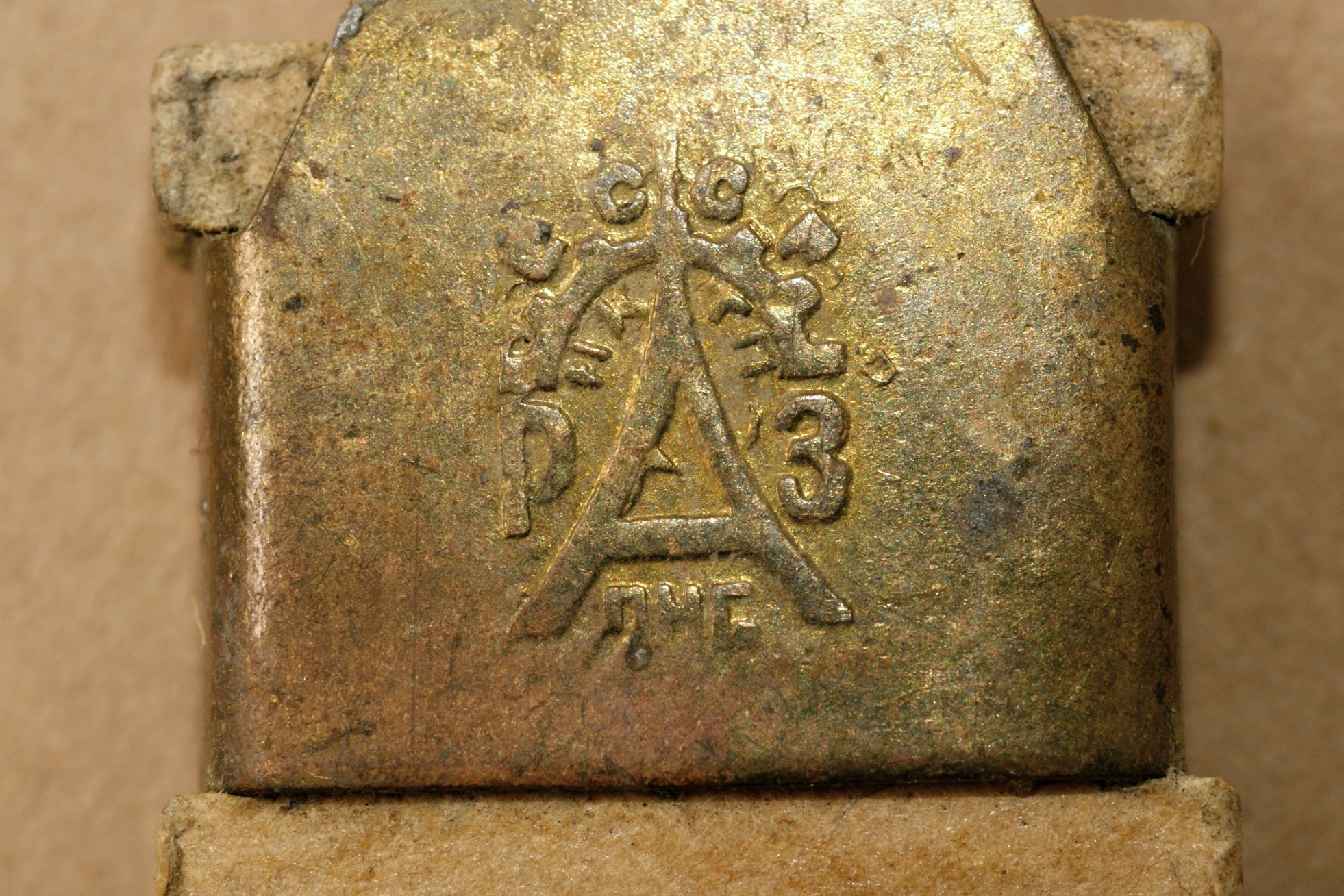

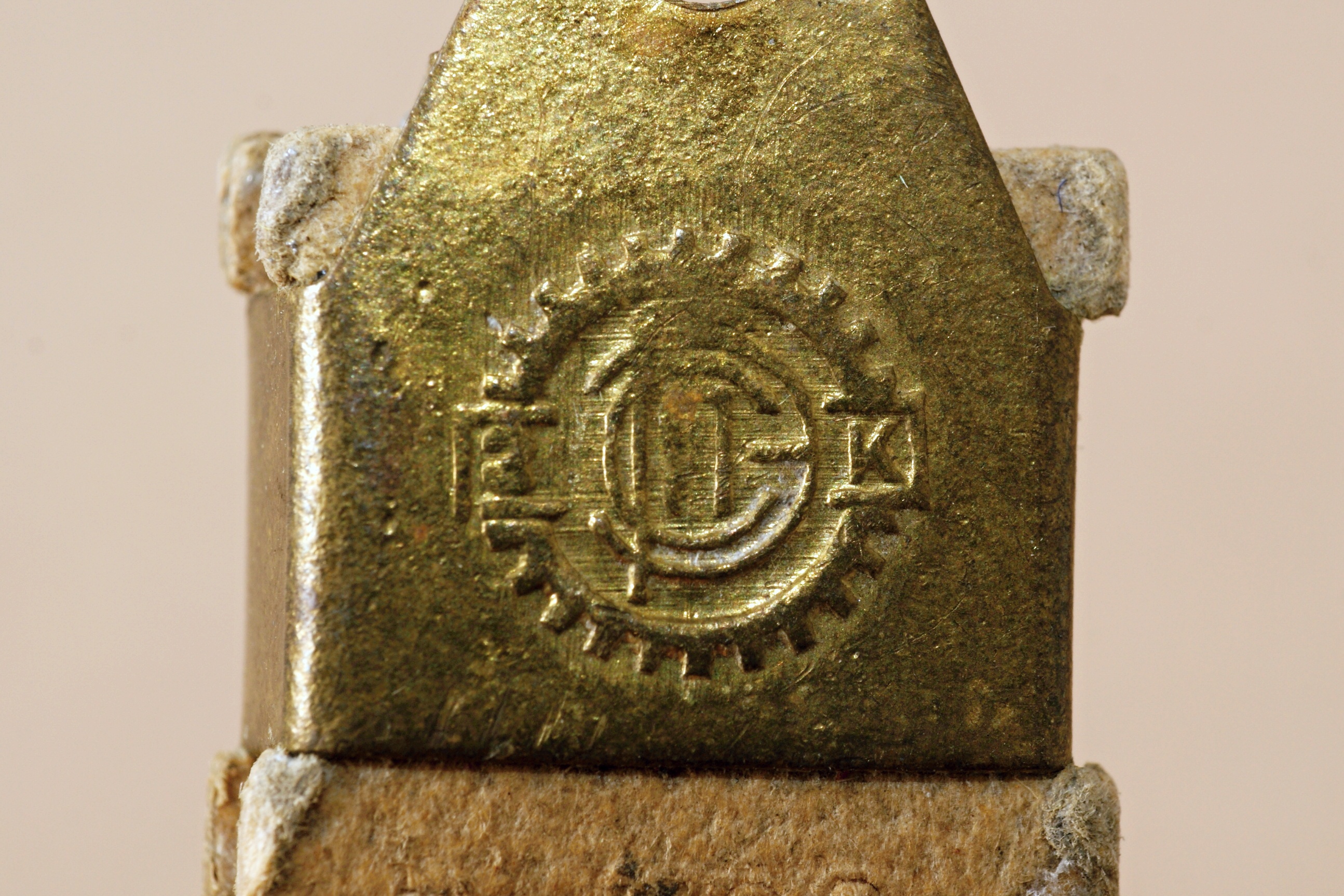

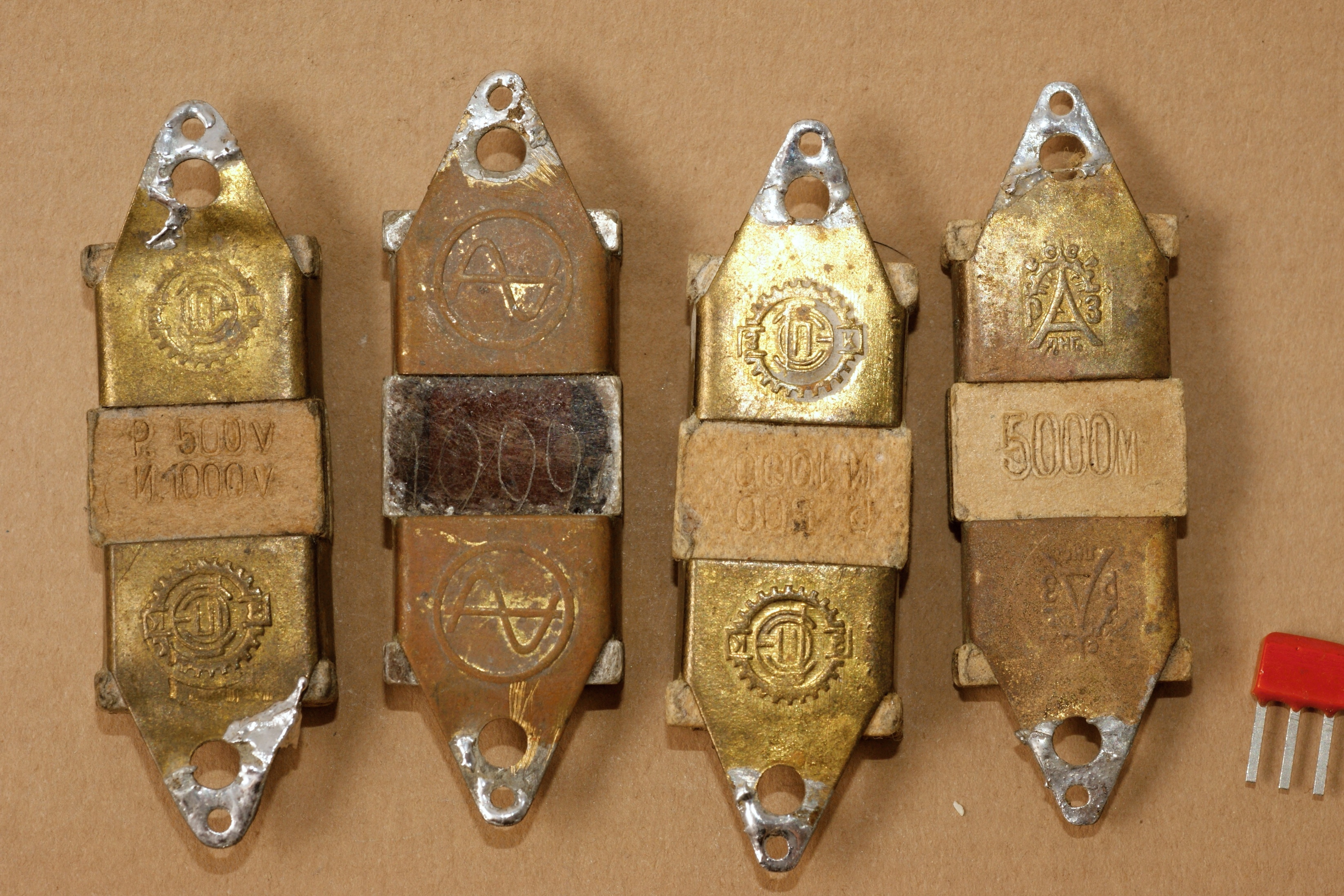

К середине 30-х их выпуск также освоили предприятия Треста заводов слабых токов - московский завод им. Орджоникидзе (ныне Московский радиозавод "Темп") и Ленинградский радиоаппаратный завод им. Казицкого (он же Завод № 210).

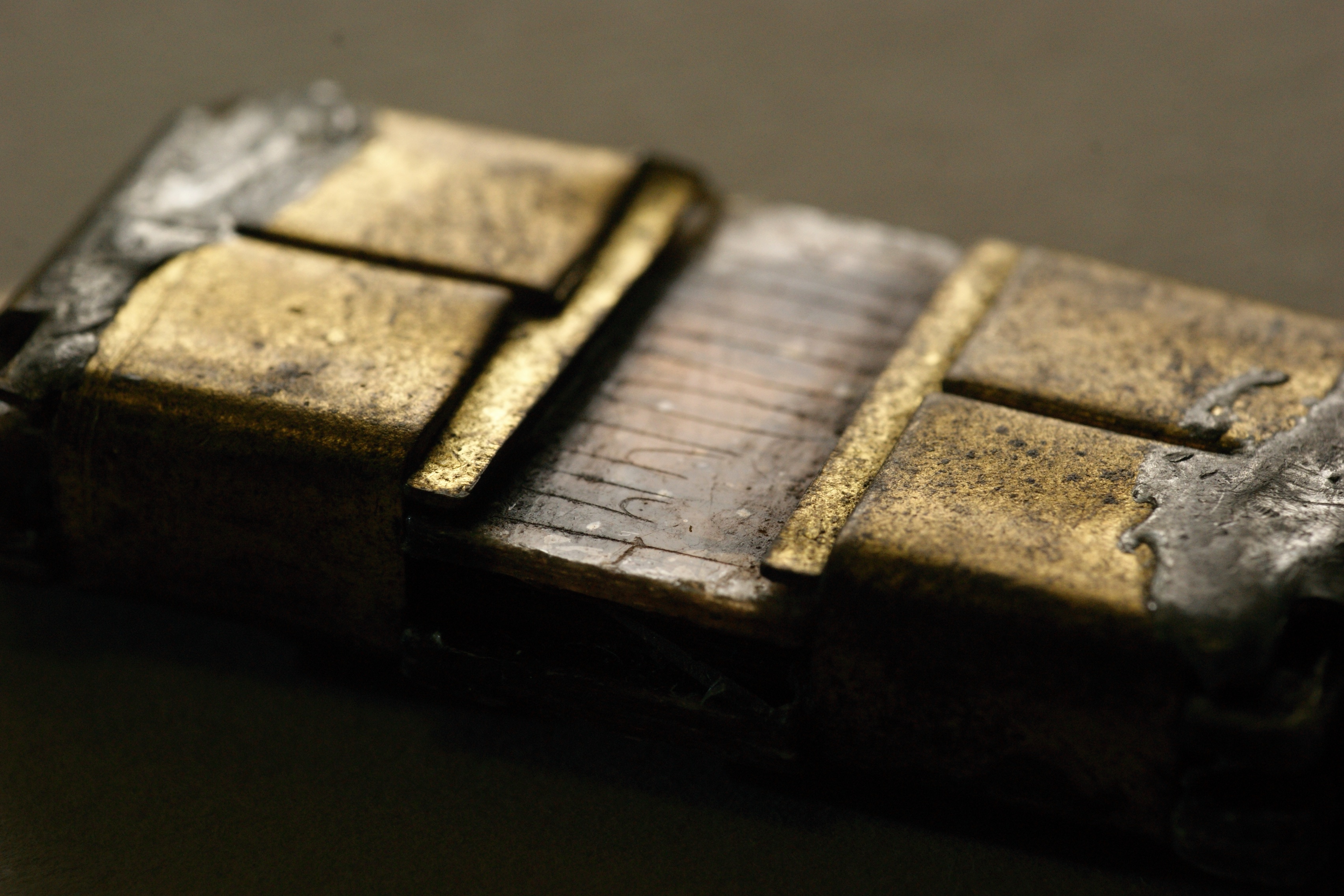

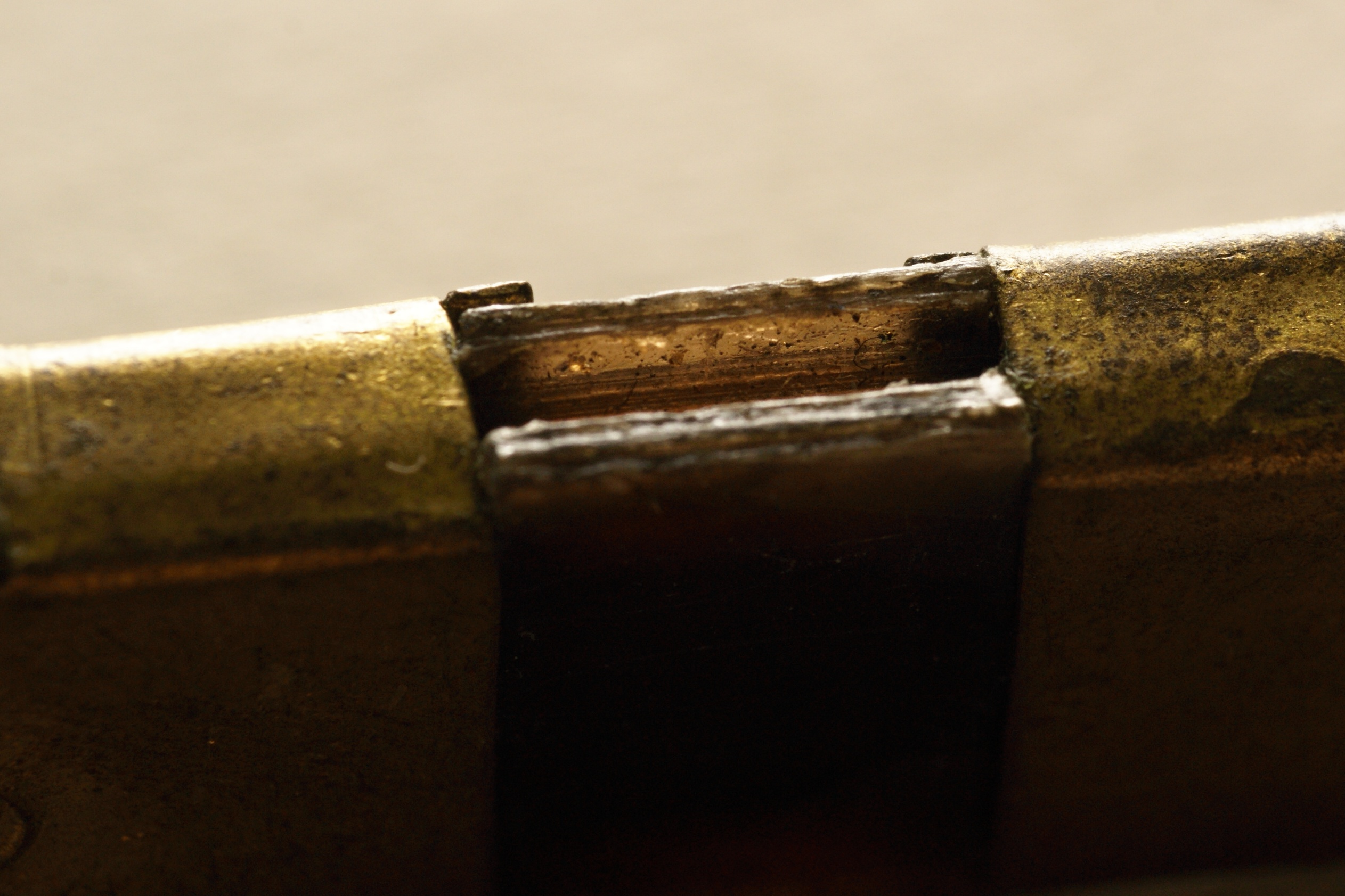

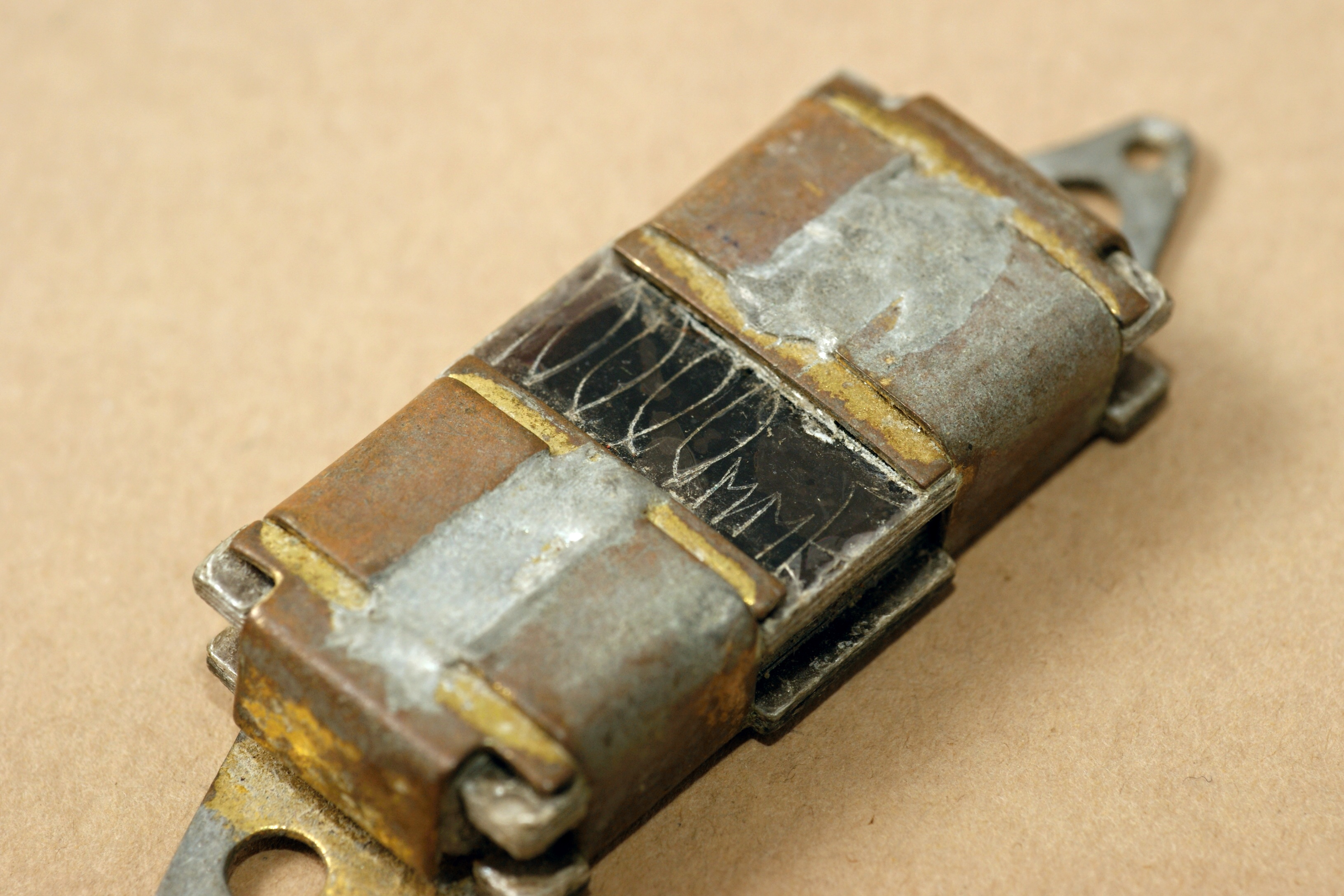

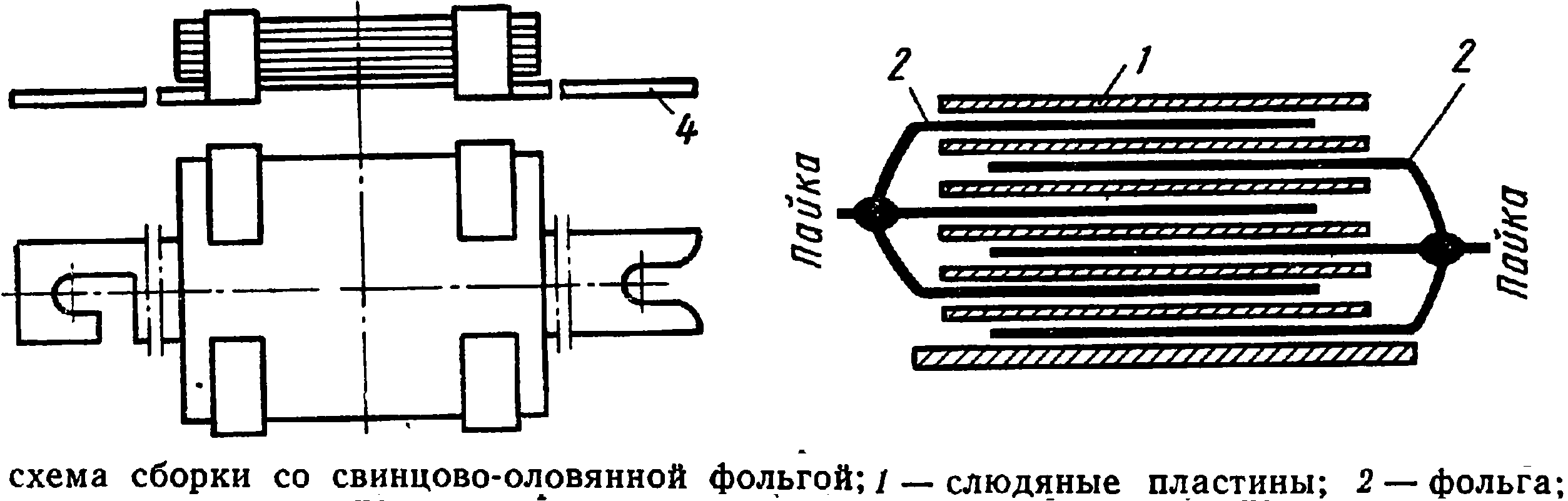

Конденсаторы этого типа собираются из отдельных полосок станиоля (свинцово-оловянной фольги) размером 45х10мм, которые перекладываются пластинками слюды 30х15мм. Полоски станиоля соединяются через одну, параллельно, образуя две обкладки конденсаторных секций. Готовые секции конденсаторов помещаются в фигурные щечки из прессованного картона или слюды, которые спрессовываются и сжимаются латунными обоймами. Для лучшей изоляции, а также в целях предохранения от сырости после сборки конденсаторы проваривают в расплавленном горячем парафине.



Конденсаторы открытого типа обладают недостаточной стабильностью, особенно в условиях высокой влажности и имеют недостаточно высокие электрические свойства.

Источники:

1. Наши детали - "Радиолюбитель" 1929, №12.
2. И.И. Спижевский. Справочник по радиодеталям. - Радиоиздат. Москва, 1937.
3. И. Спижевский. Постоянные конденсаторы - "Радиофронт" 1937, №14.
4. С. Игнатьев. Как устроен конденсатор. - "Радиофронт" 1938, №3-4.
5. И.И. Спижевский. Радиодетали. Справочник. - Связьиздат. Москва, 1939.
6. В.Т. Ренне. Электрические конденсаторы. - М.-Л., Госэнергоиздат, 1947.
7. Брусникин В.В. Эволюция схемно-технологических решений вещательных ламповых радиоприемников в СССР (1924 - 1975 годы). Диссертация на соискание ученой степени кандидата исторических наук. Институт истории естествознания и техники. г.Санкт-Петербург, 2005г.
