разъемы С, СД

   Весьма редкое семейство разъёмов - С, СД, СДГ, морского применения.

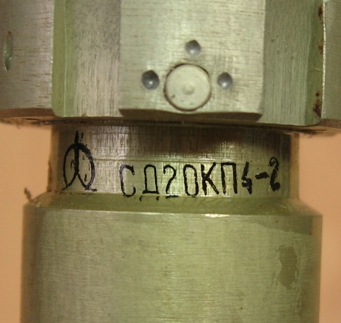

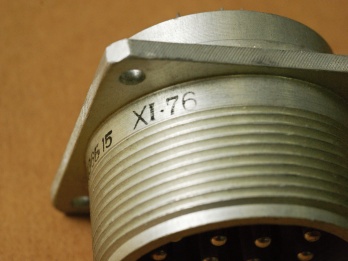

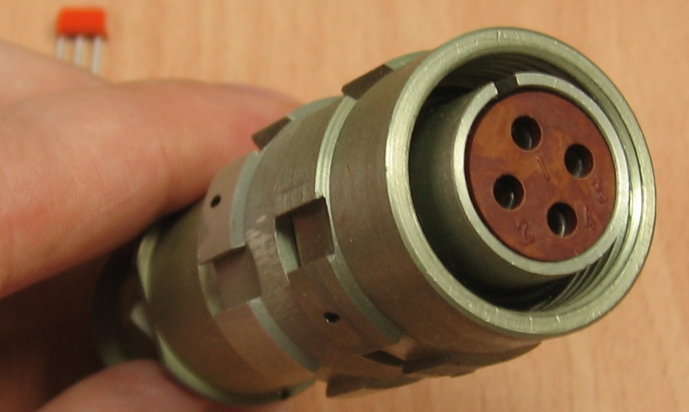

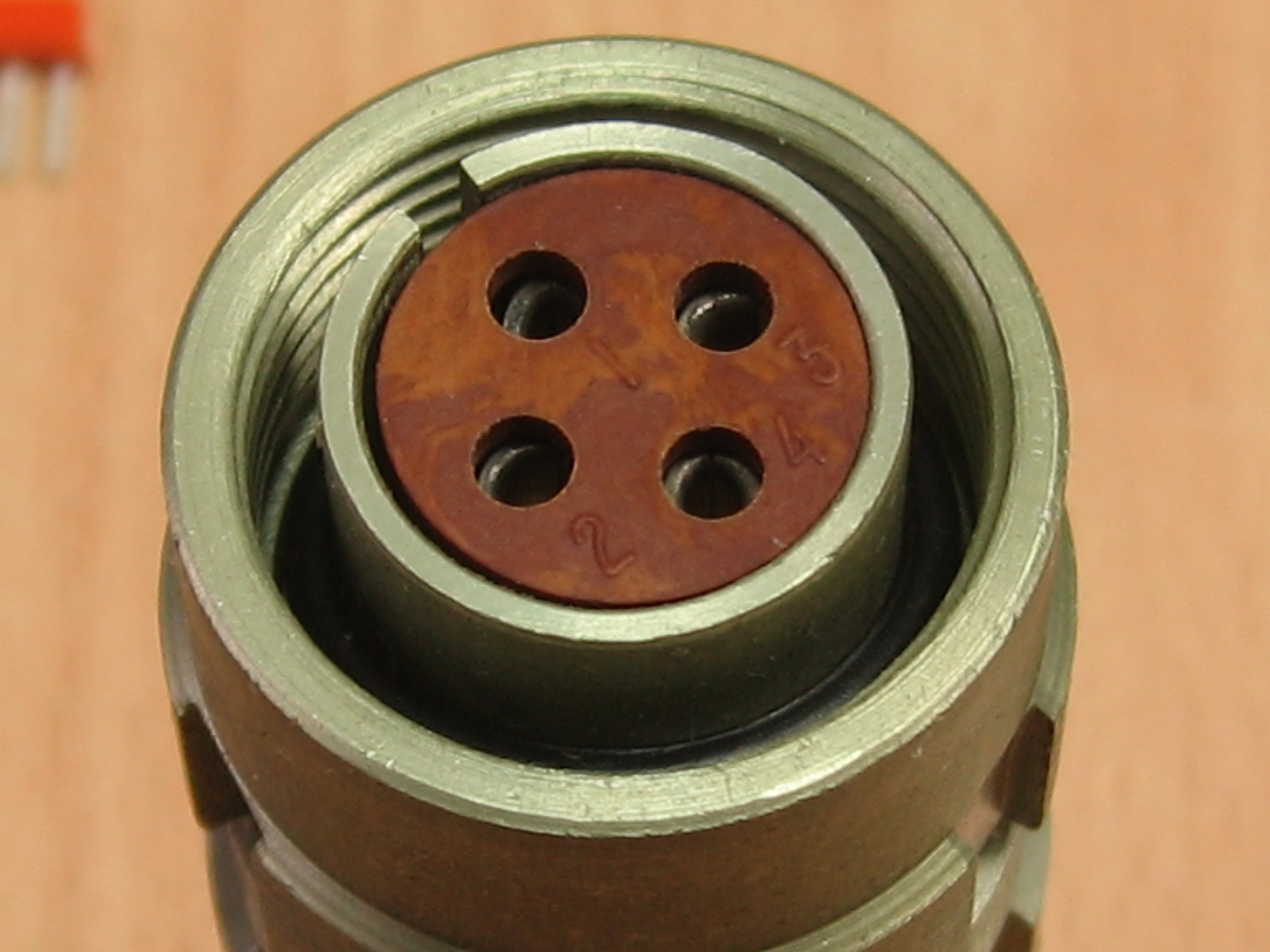

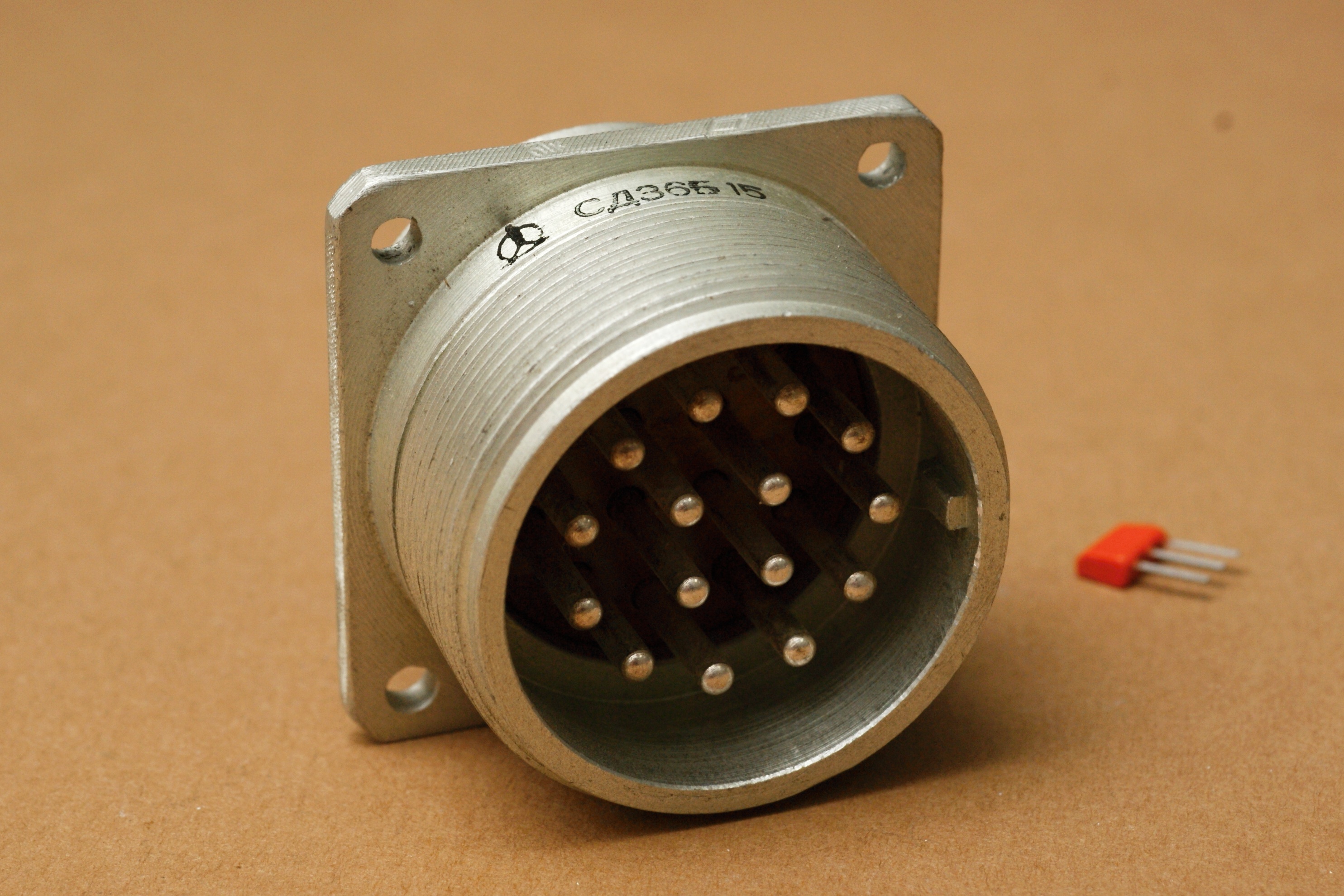

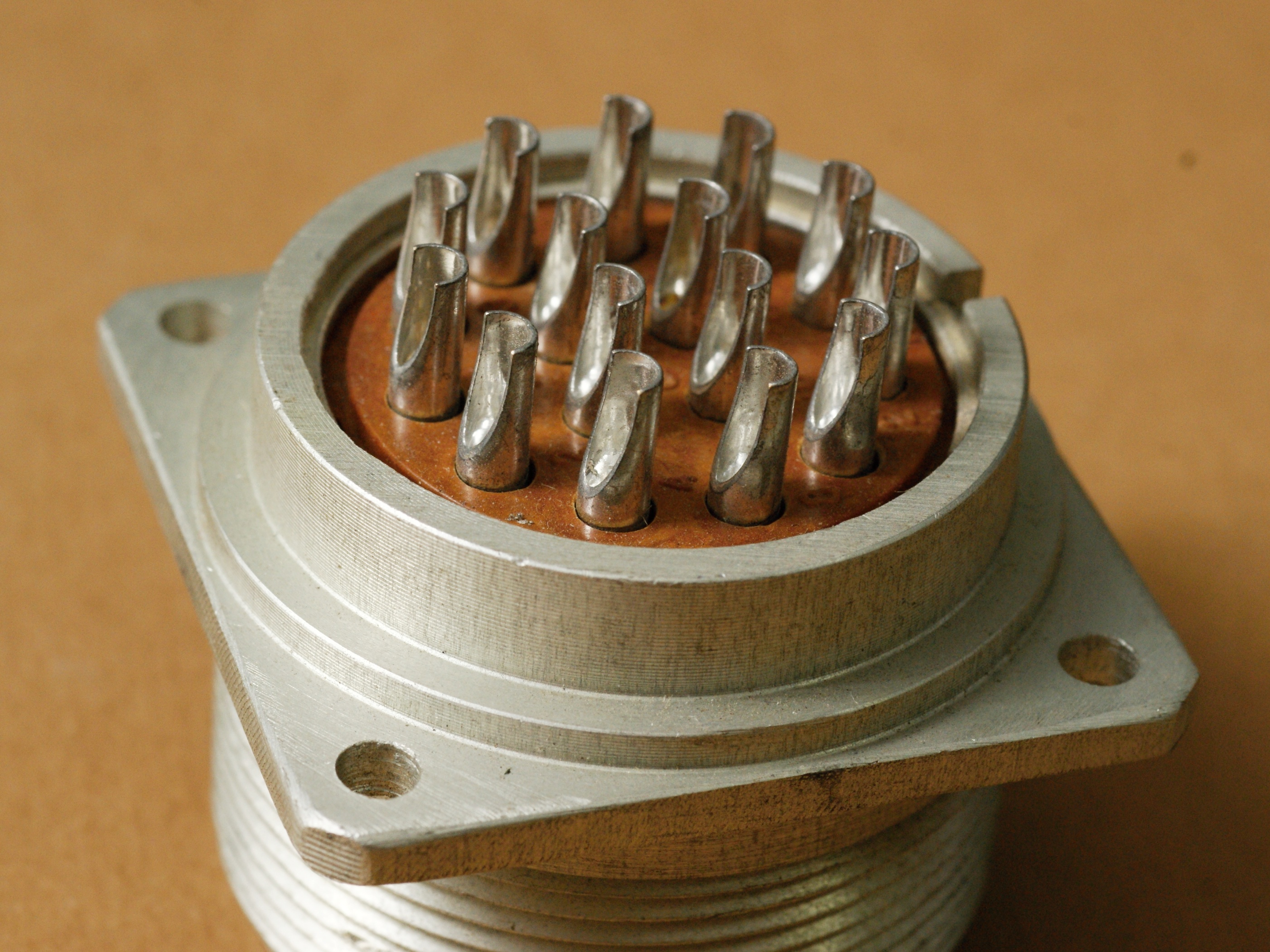

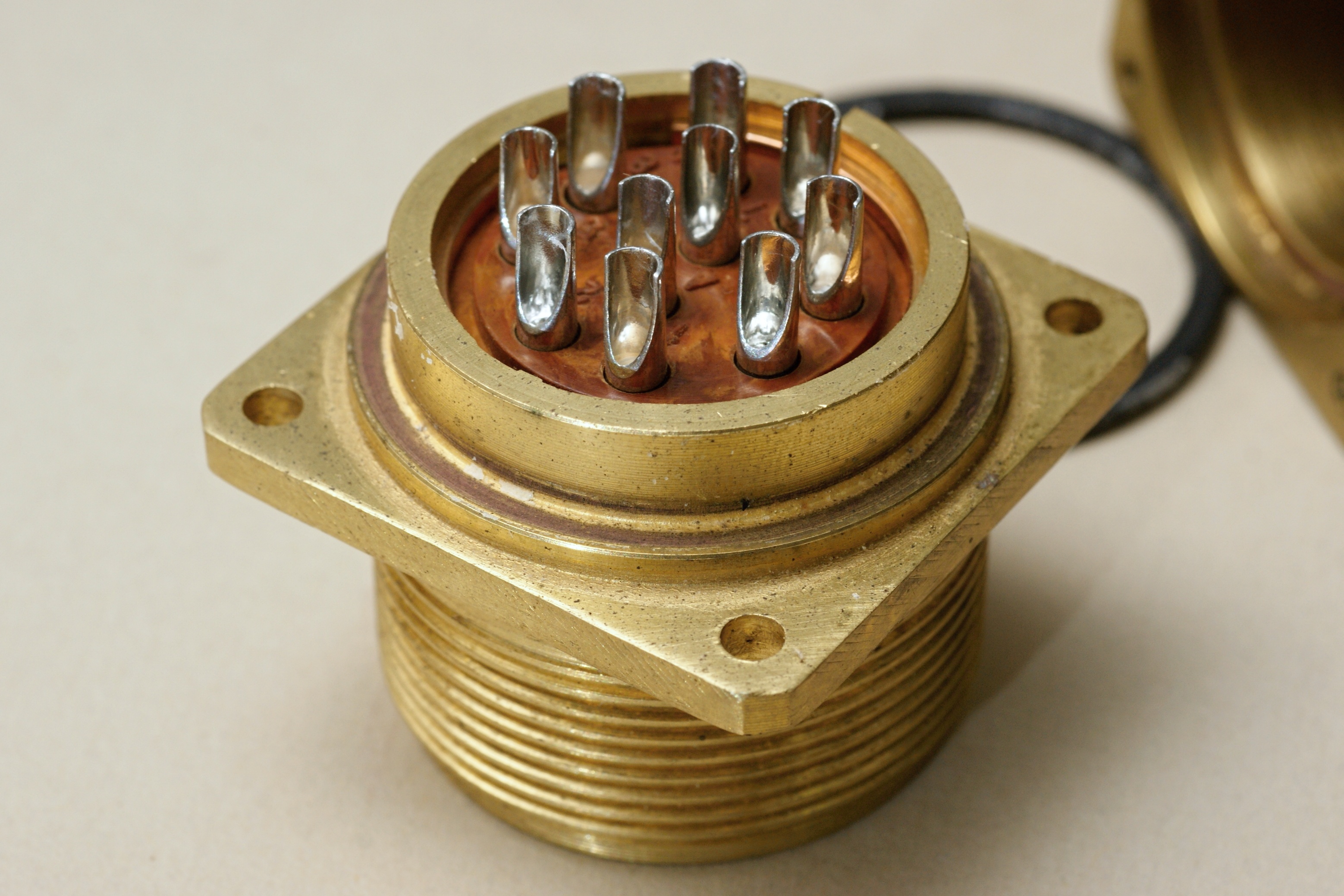

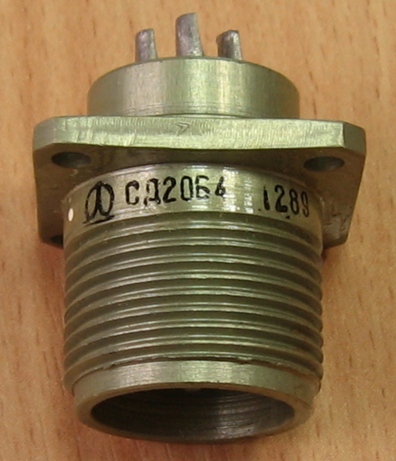

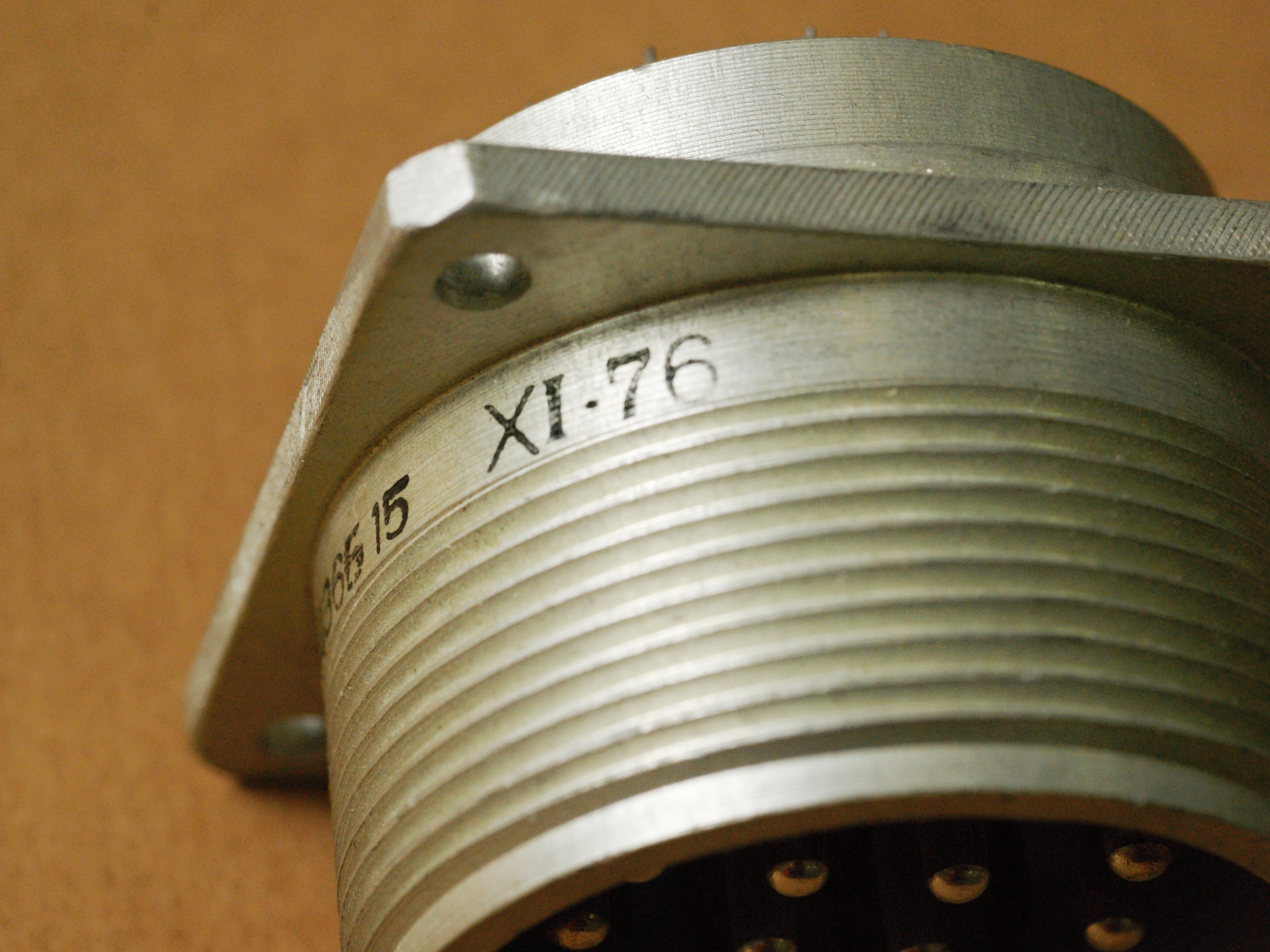

   Разъемы непростые - предназначены для работы в электрических цепях постоянного и переменного тока частоты до 2 кгц в условиях повышенного давления воздуха и морской воды, предусмотрены герметичные варианты и контровка. К тому же они выполнены из достаточно необычных материалов - латуни Л062-1 (разъемы С) и алюминиевого сплава АМг6 (СД и СДГ) .

   Справочные данные на них.

   Выпускал их Тбилисский завод разъемов; тоже - не самый известный из заводов СССР...

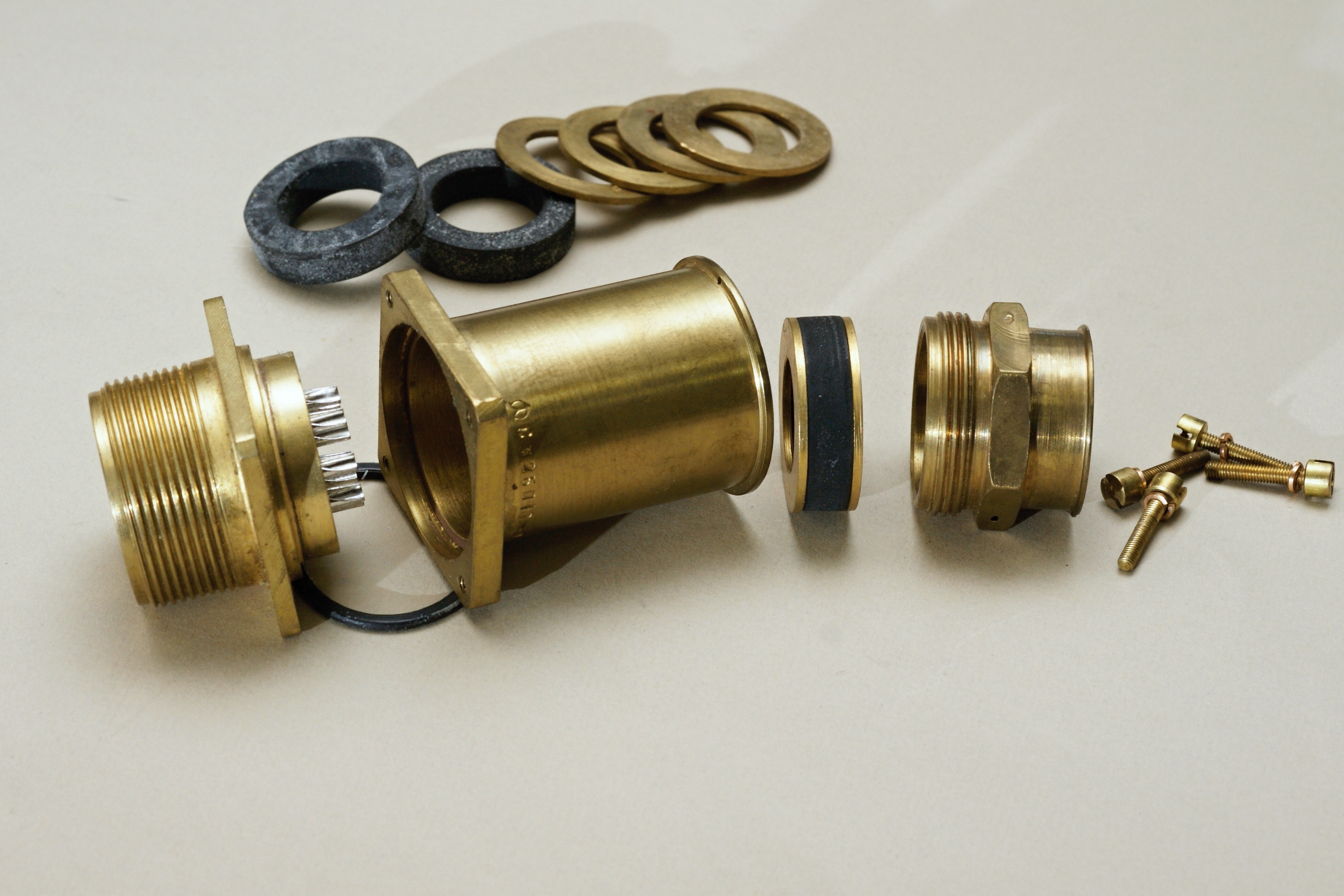

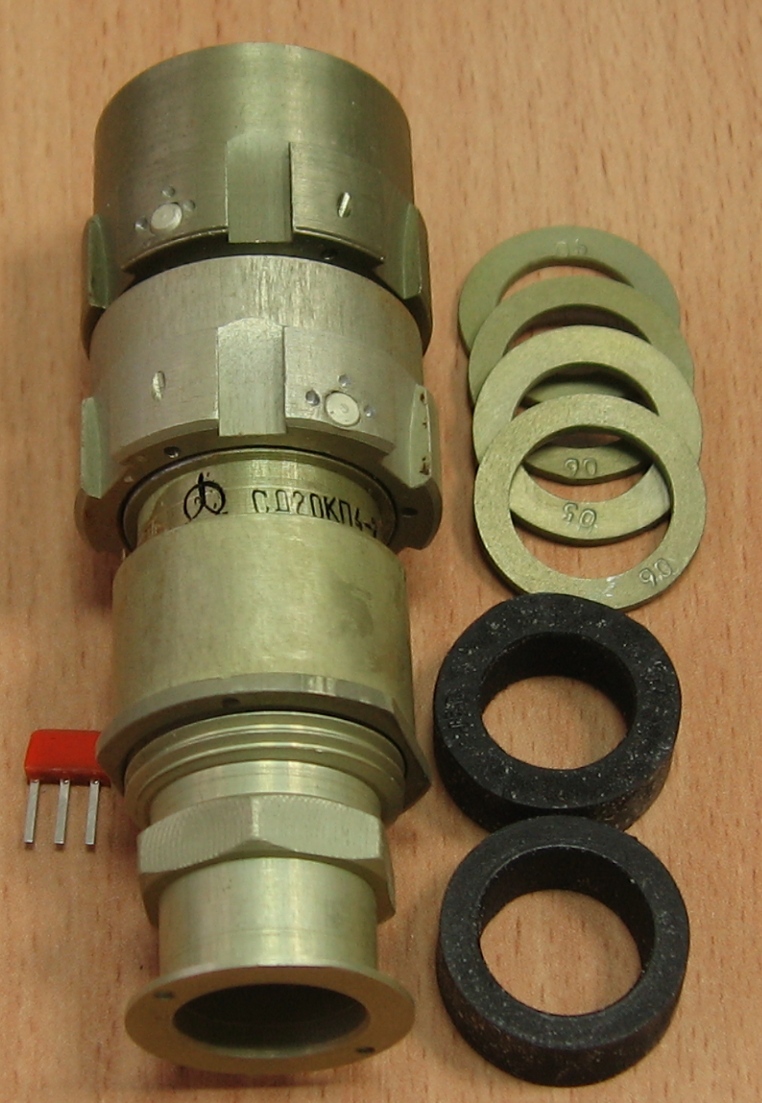

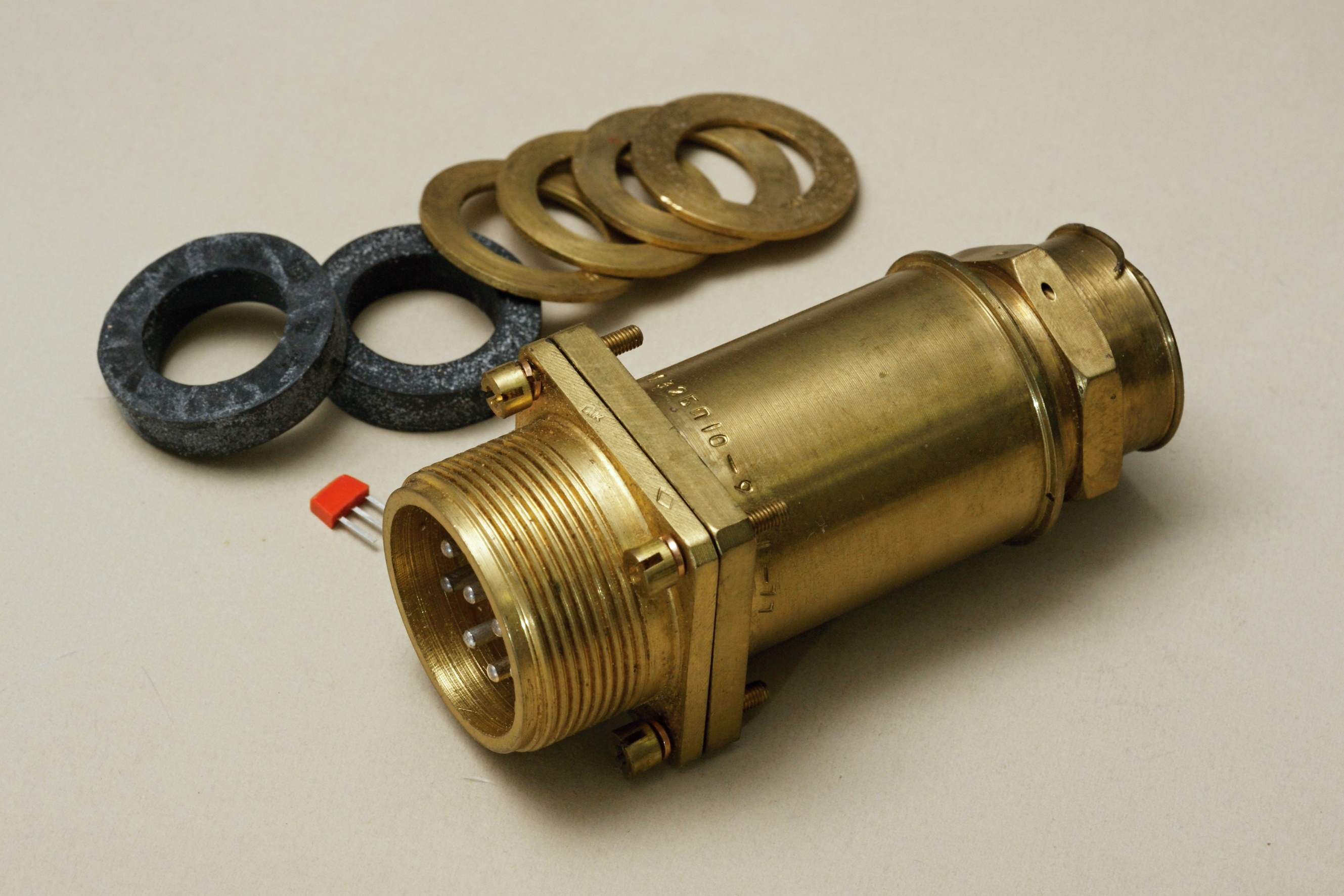

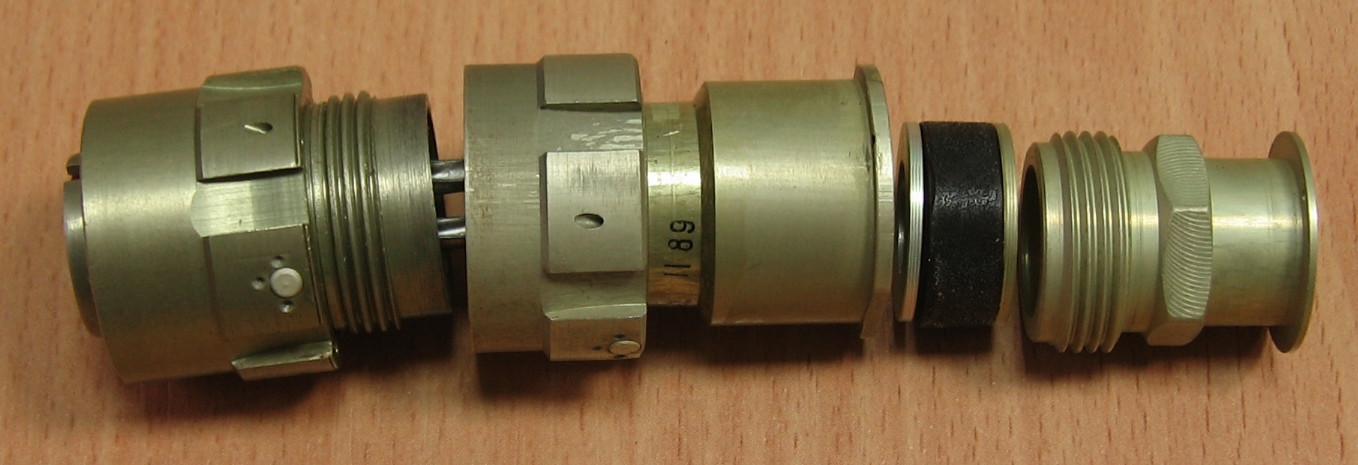

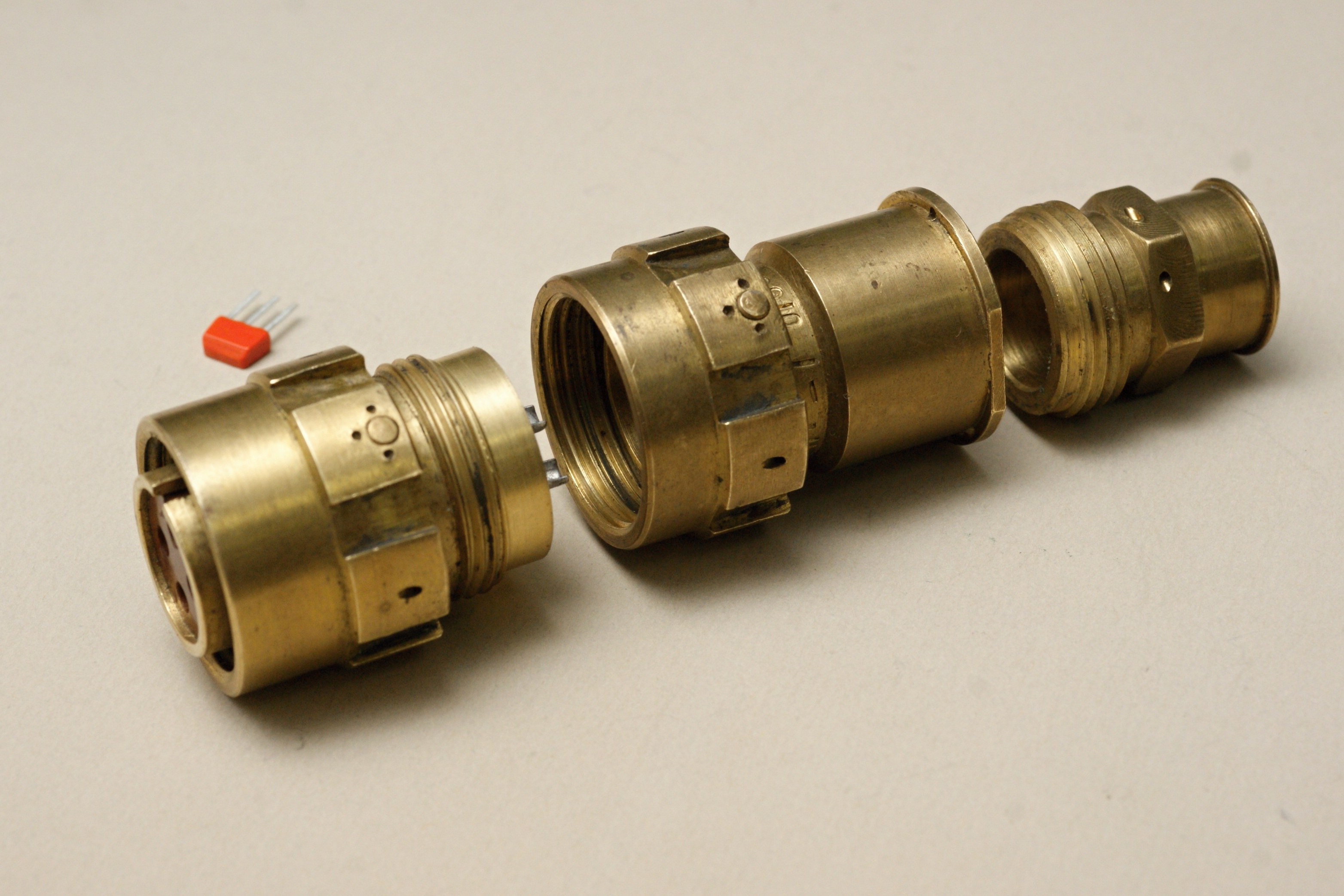

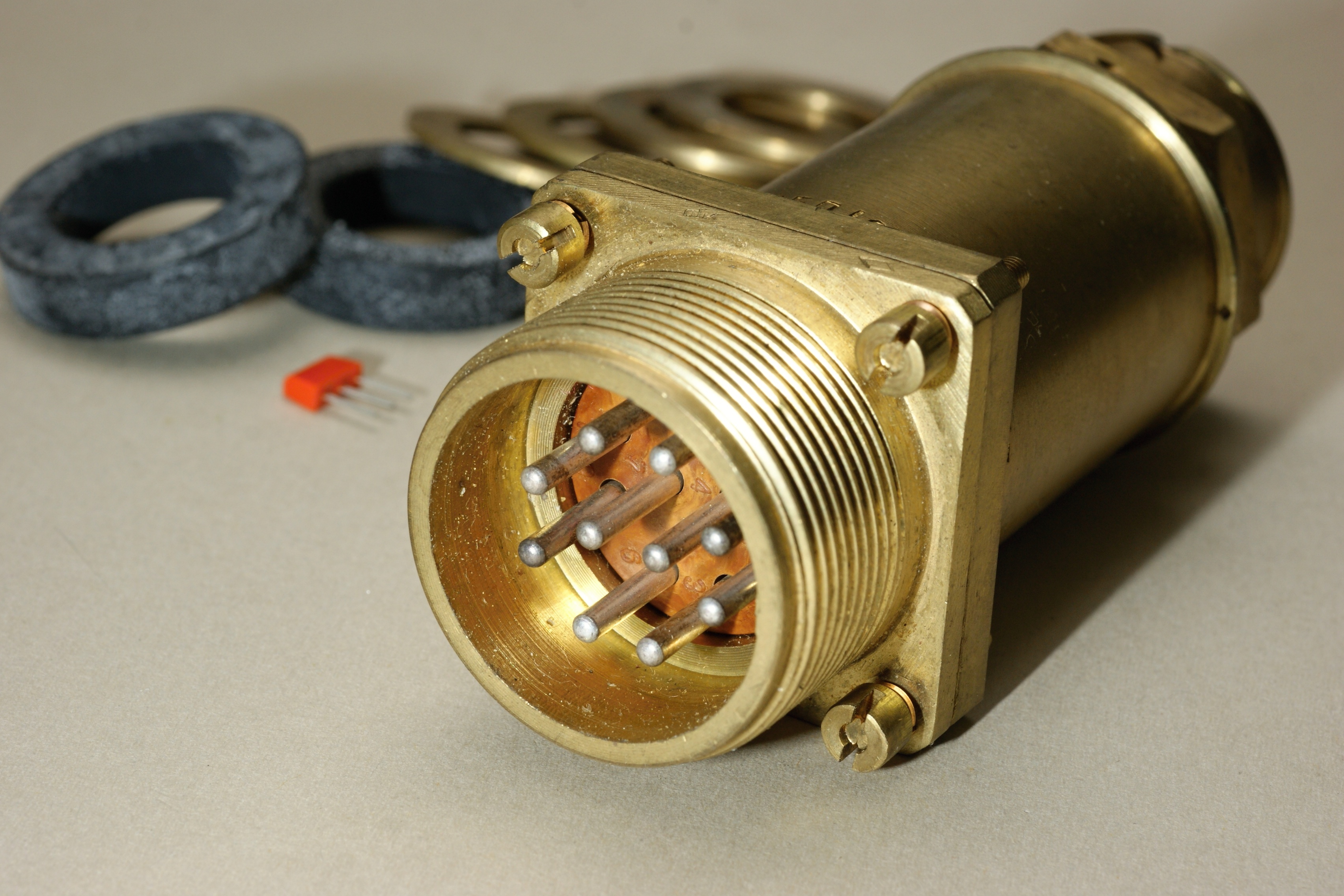

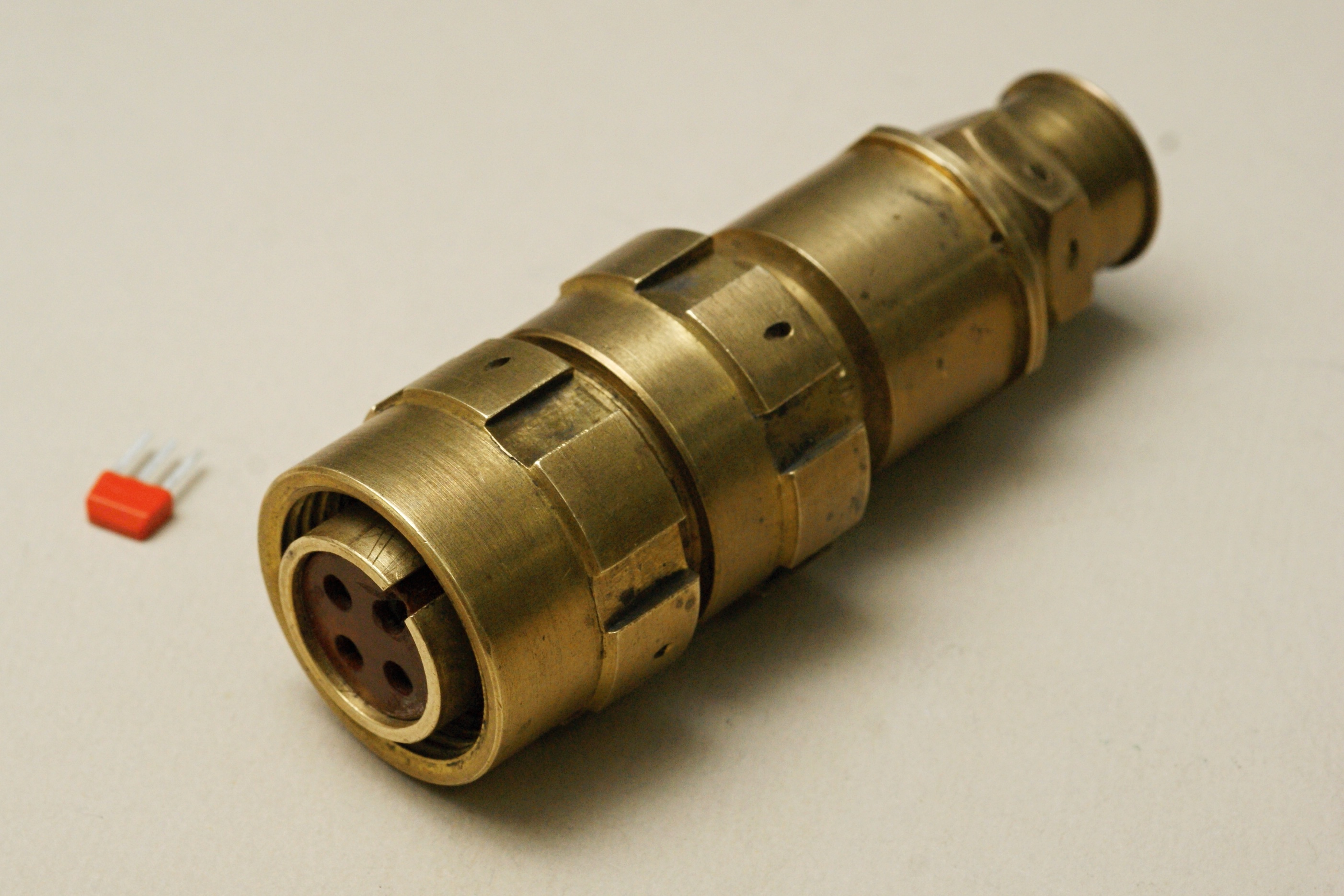

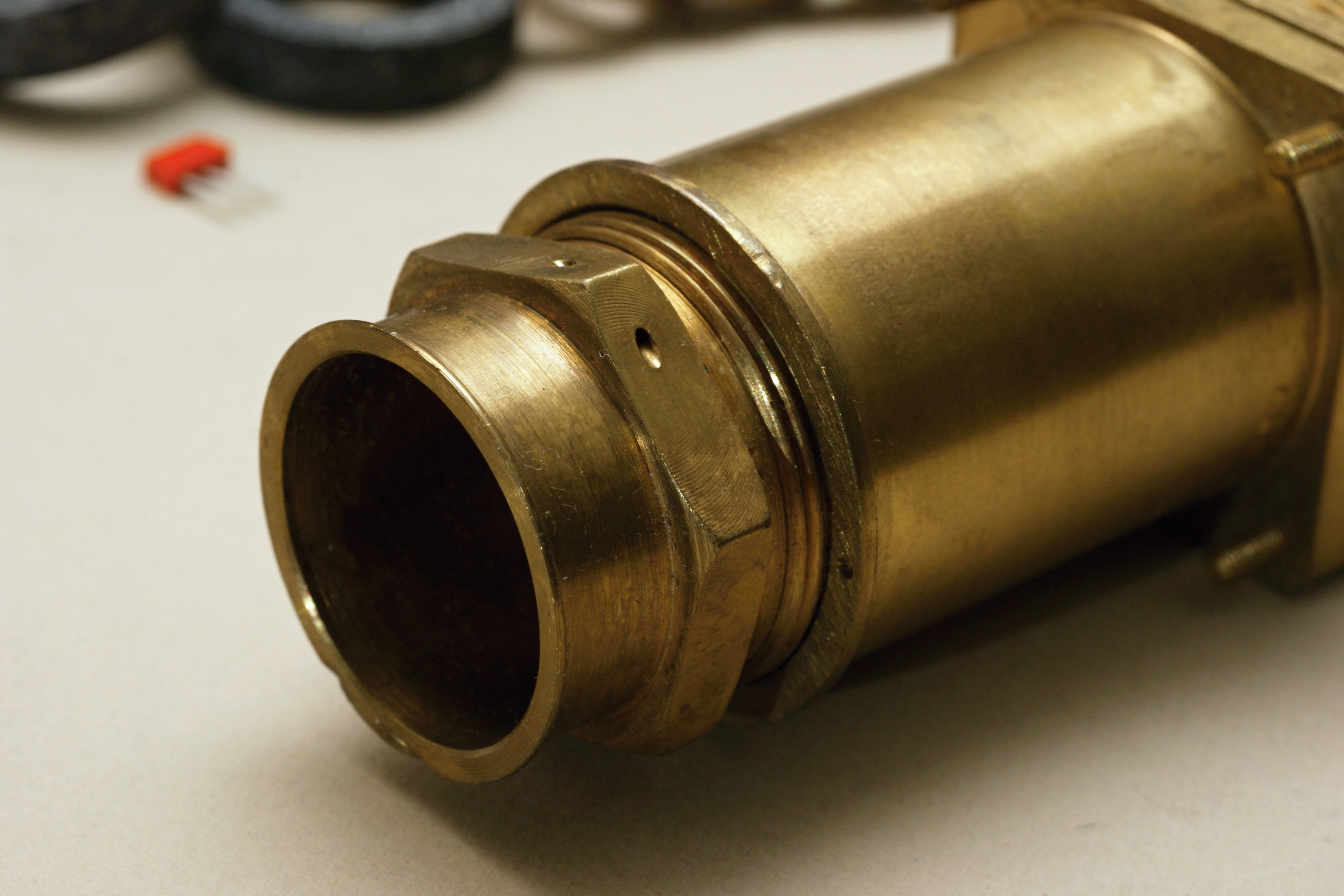

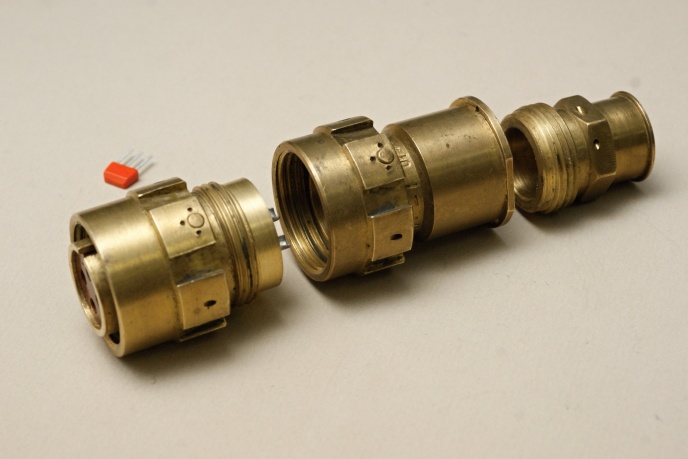

   Блочные вилки выпускаются с патрубками и без патрубков; кабельные розетки — только с патрубками. Патрубки различных типономиналов соединителей имеют различное число кабельных вводов. Для герметичной заделки кабелей в патрубках имеется сальниковое устройство, которое состоит из колец (резиновых и металлических) и штуцеров. Металлических колец вдвое больше, чем резиновых. При монтаже кабеля они устанавливаются по обе стороны от резинового кольца. Количество сальников зависит от схемы расположения кабельных вводов (может быть один на все кабельные вводы, а может быть несколько — по числу кабельных вводов).

   В сочлененном положении с уплотнительным кольцом и герметичной заделкой кабеля соединители представляют собой герметичную.конструкцию. Вилки типа СДГ, кроме того, герметичны по изолятору.

   Для предотвращения самоотвинчивания гаек предусмотрены на корпусе, патрубке и гайках контровочные отверстия диаметром 1 мм. Контровка осуществляется проволокой. Расчлененные соединители должны быть закрыты заглушками.

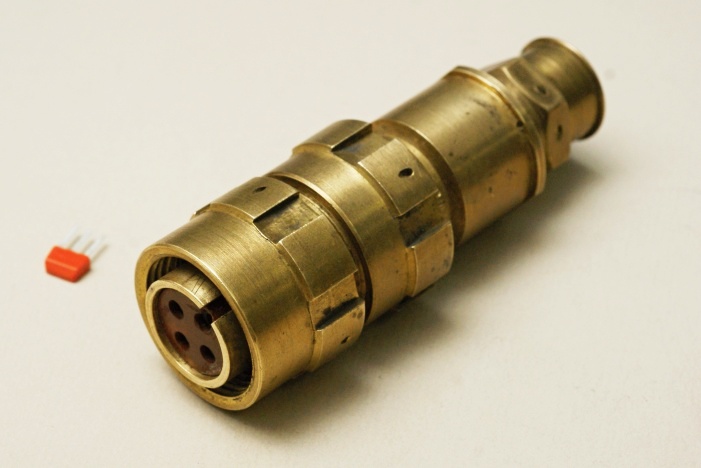

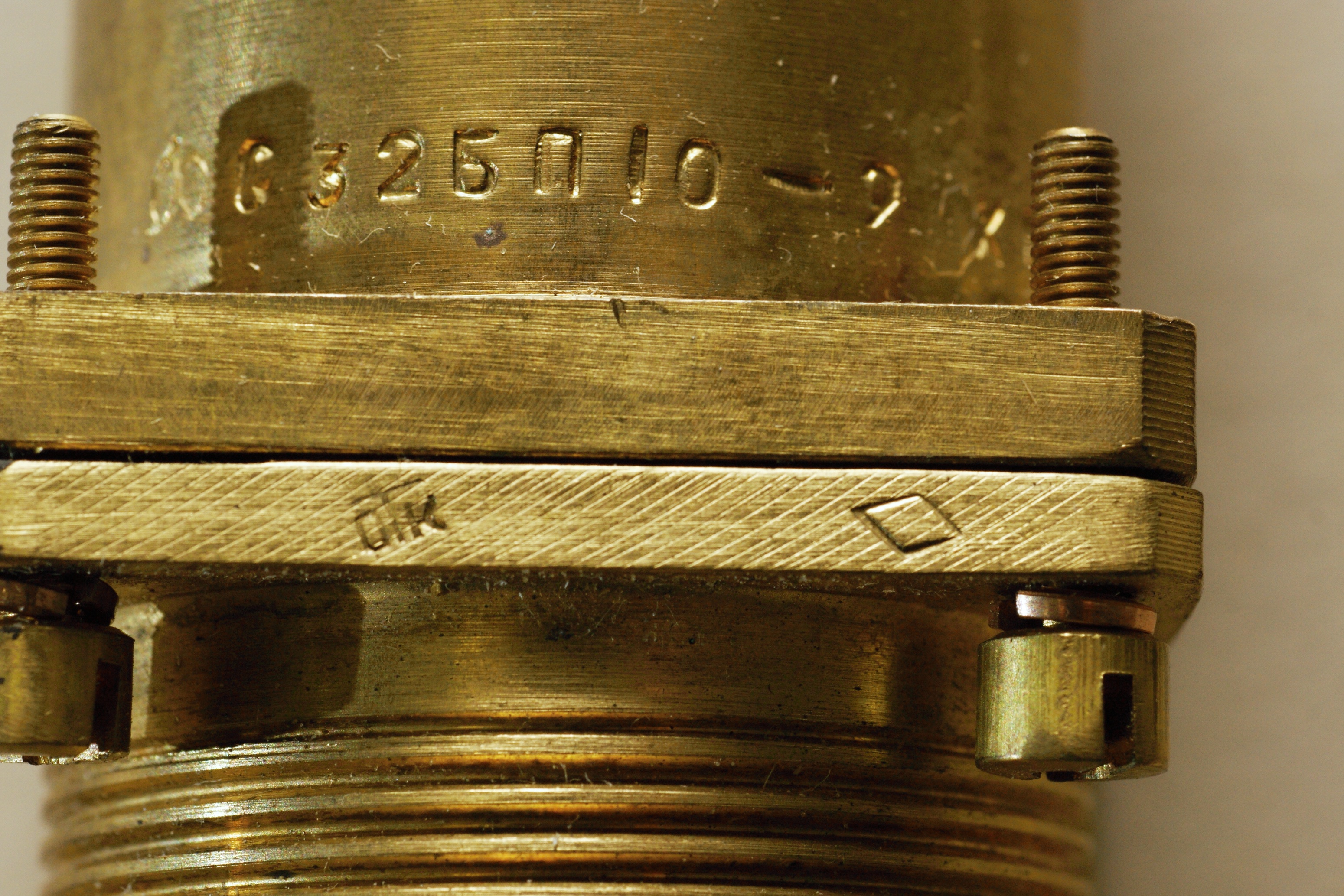

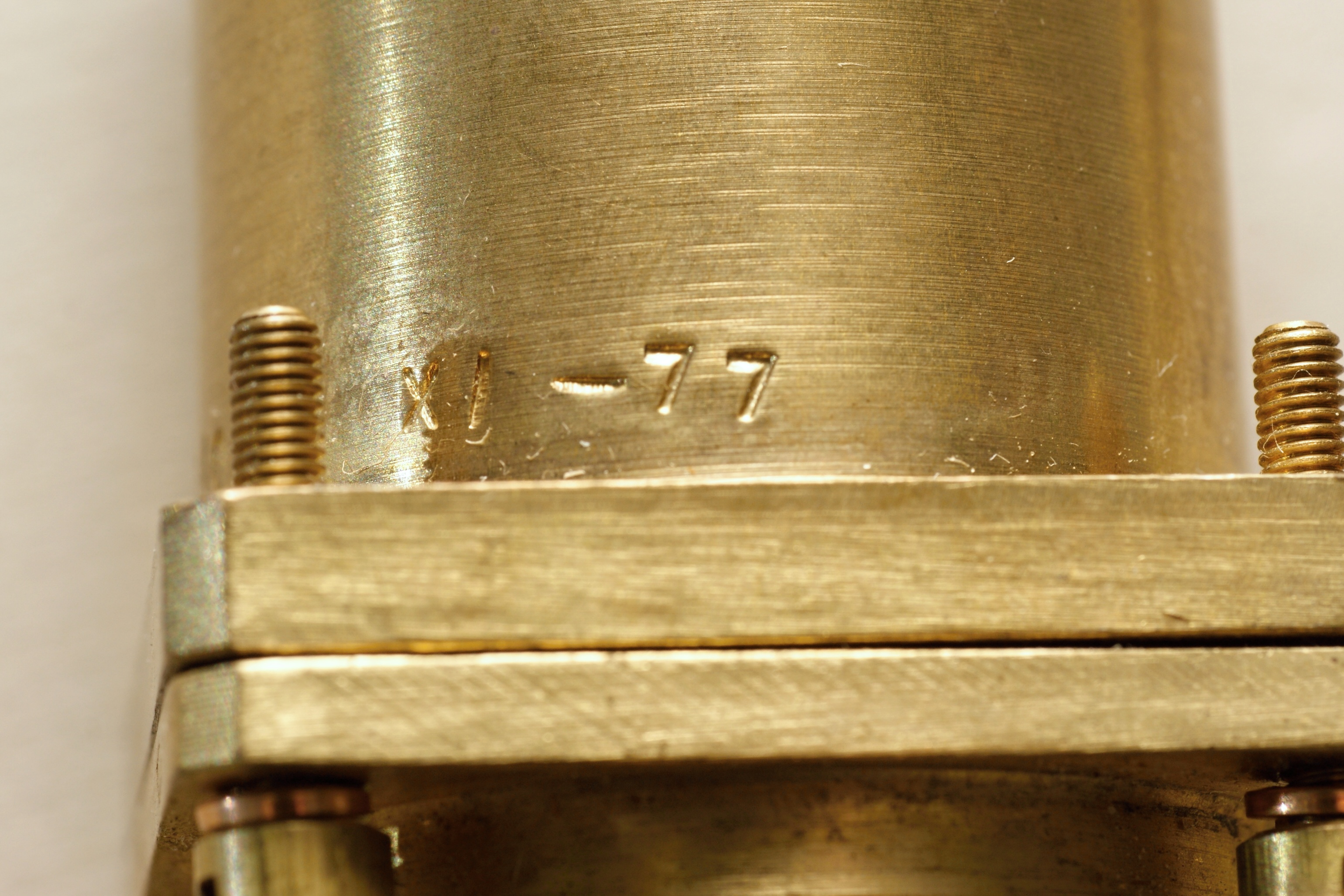

   Любопытно, что у разъема С маркировка (вся - название, логотип, штампы ВП и ОТК) не нанесена краской, а выбита в металле.
