СЭС-16К1, СЭС-16К2, СЭС-16К3, СЭС16П1

(С)хемный (Э)лемент (С)опротивления; далее, полагаю, (16)-й тип, дальнейшие элементы названия расшифровке не поддаются.

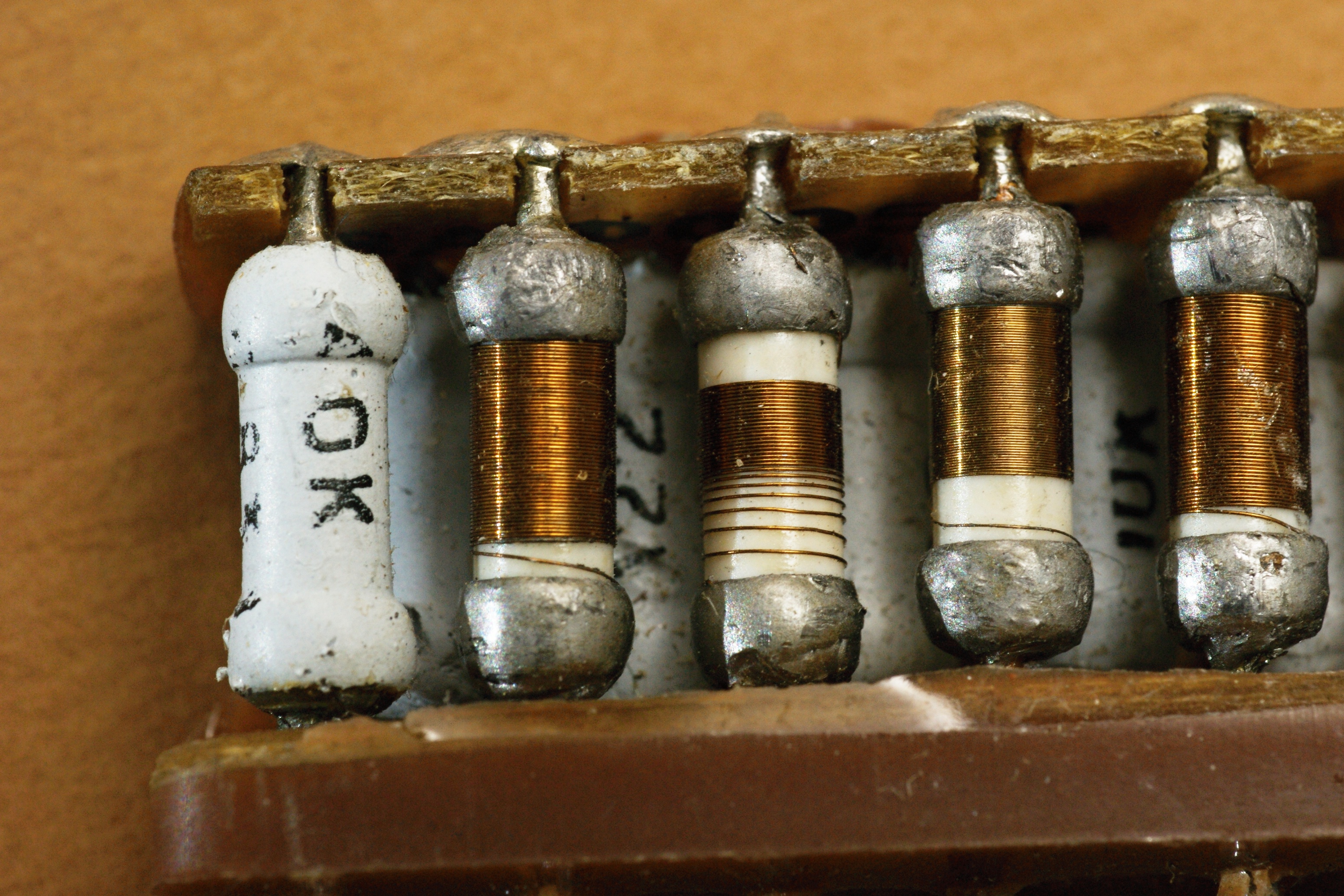

Представляют собой набор нескольких резисторов из манганинового микропровода, собранных по определенной схеме и загерметизированных эпоксидным компаундом. Для обеспечения высокой точности подгонки каждый резистор снабжен подгоночной секцией.

Применяются в аналого-цифровых и цифроаналоговых преобразователях и других устройствах в качестве прецизионных делителей напряжения по заданному току.

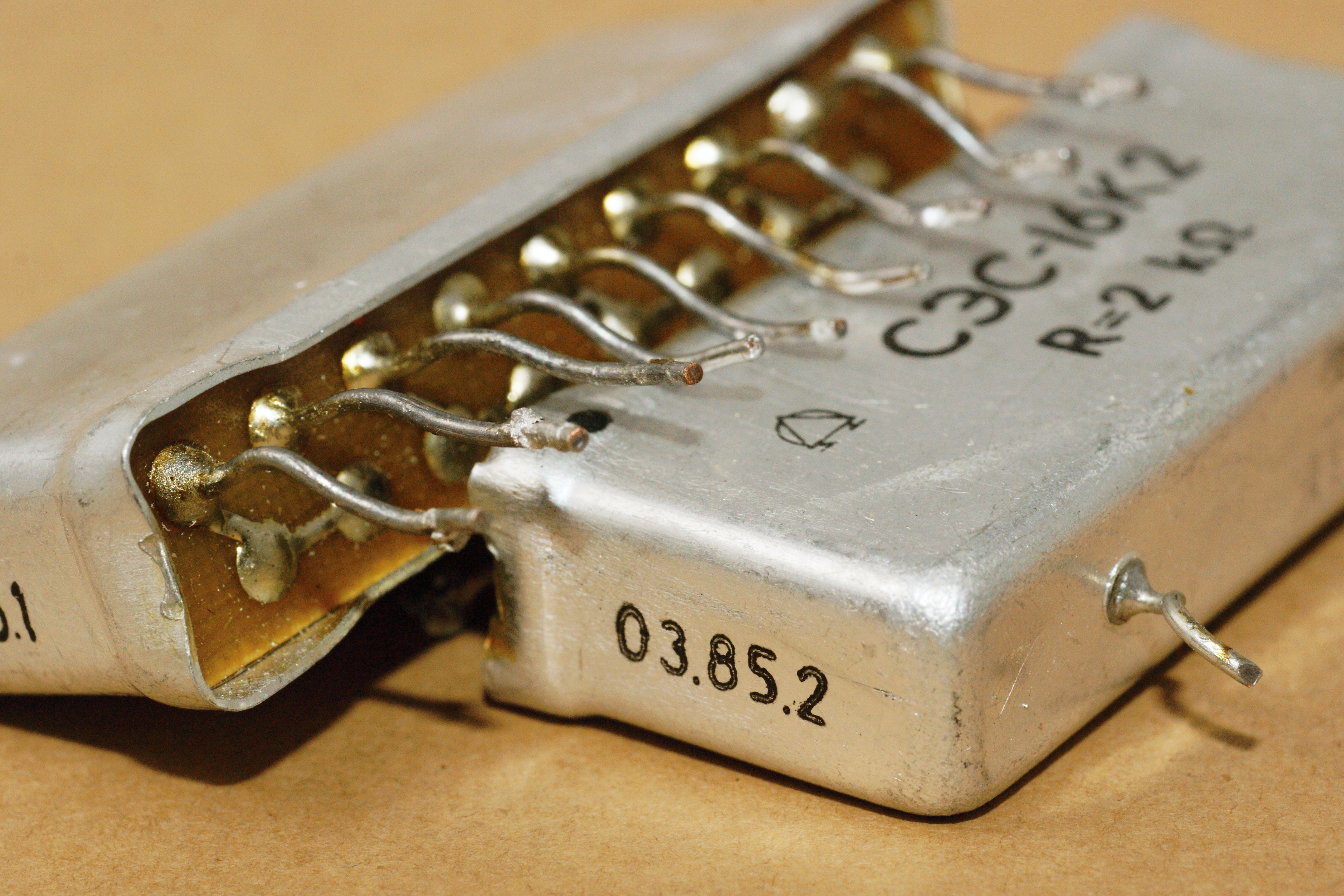

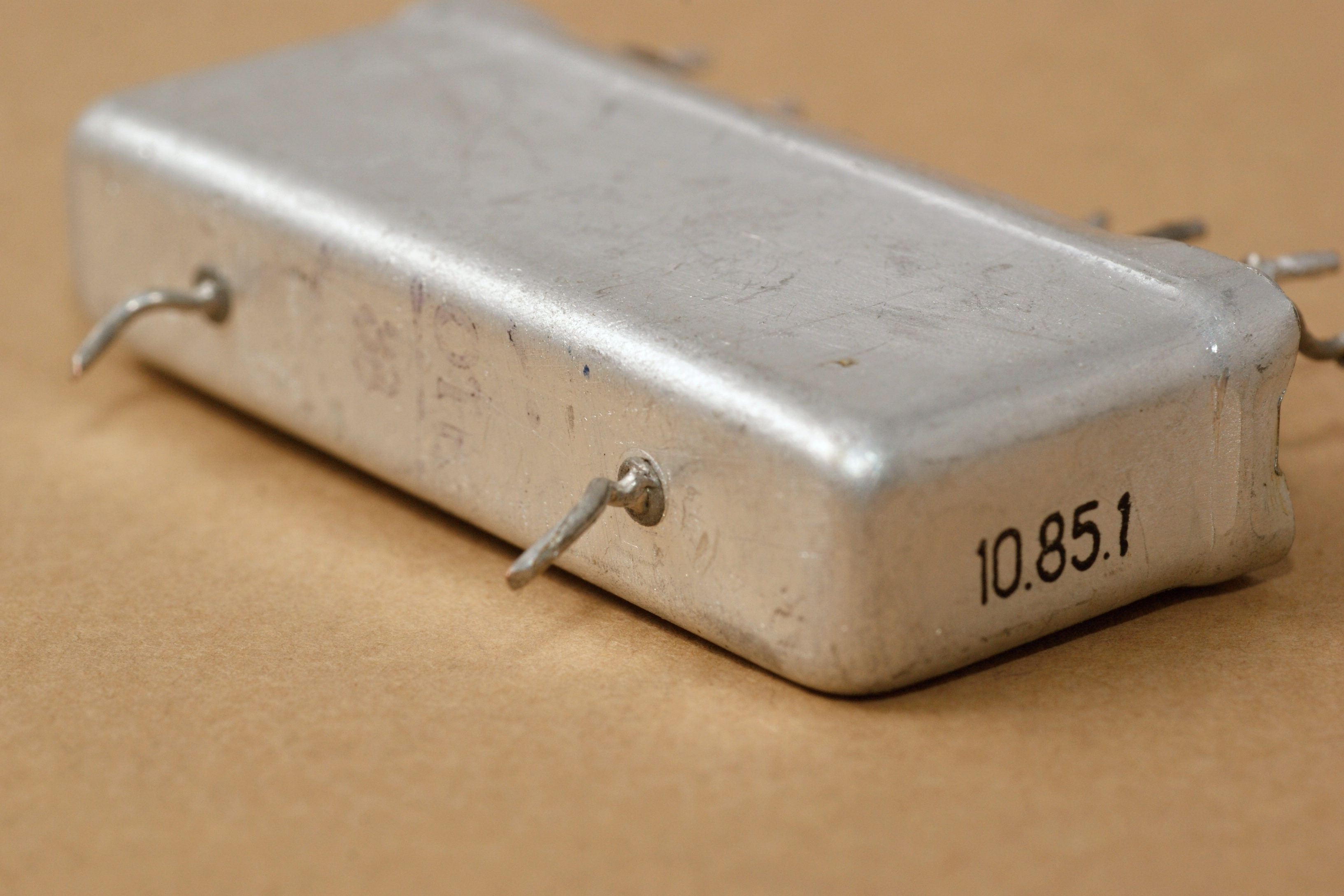

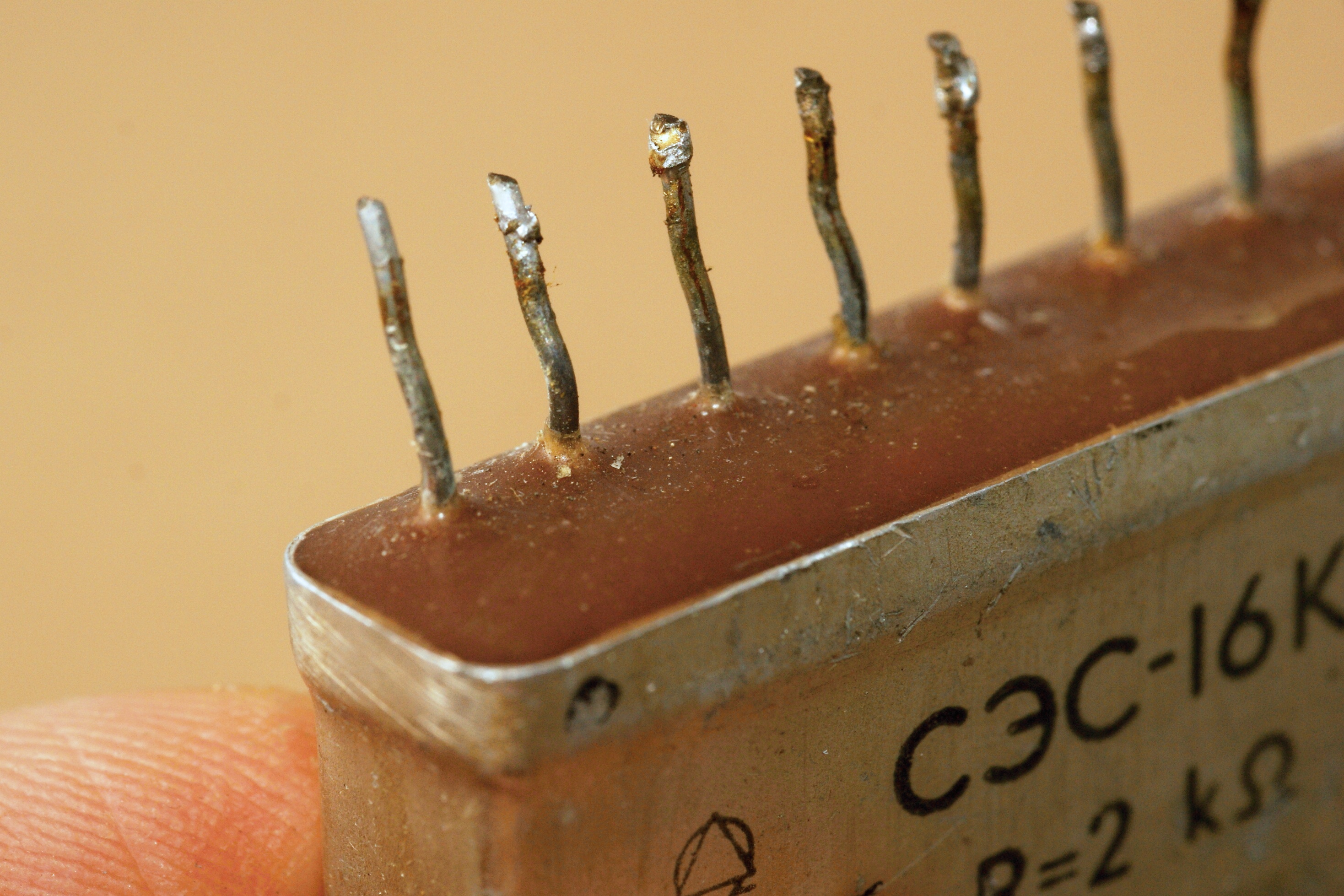

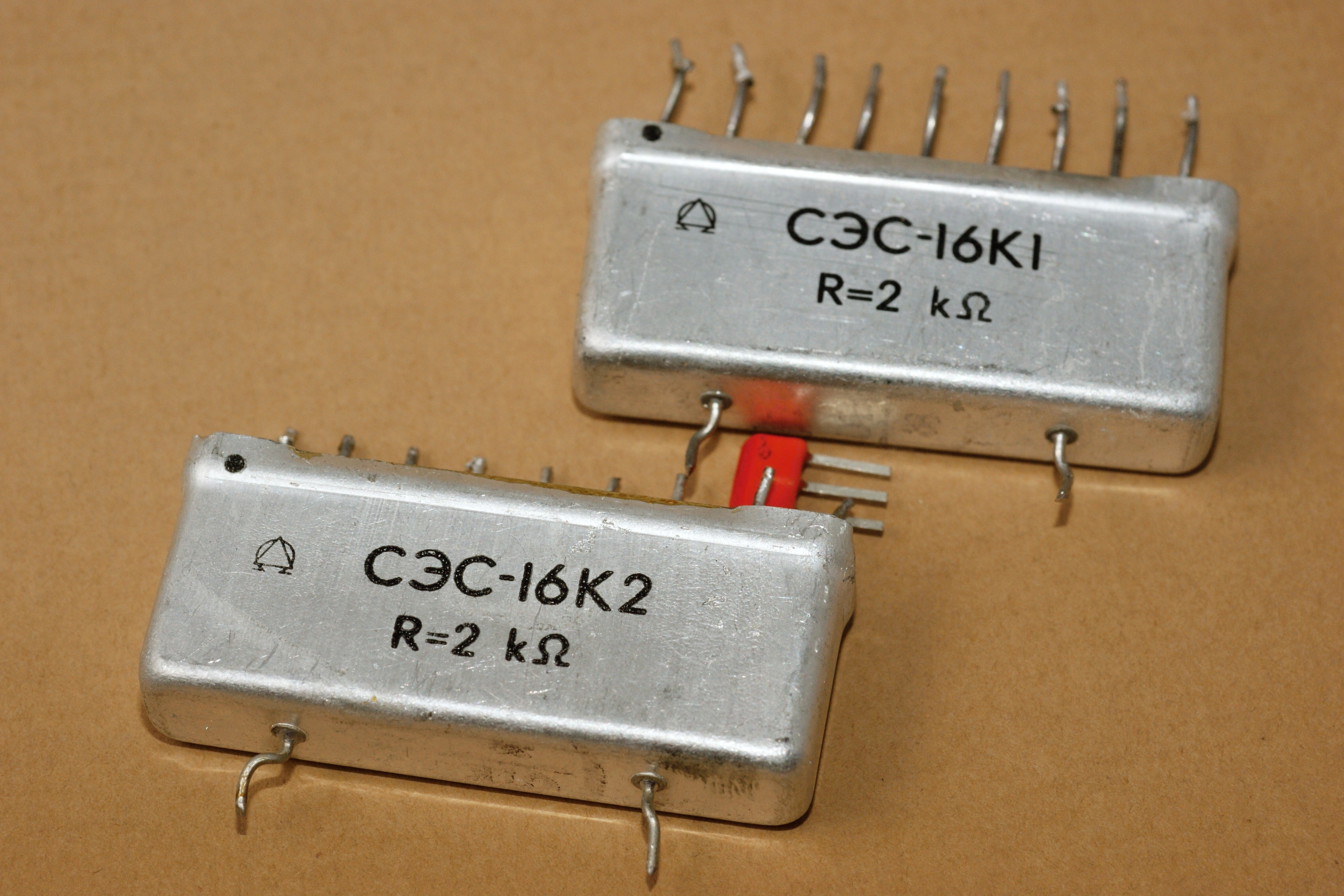

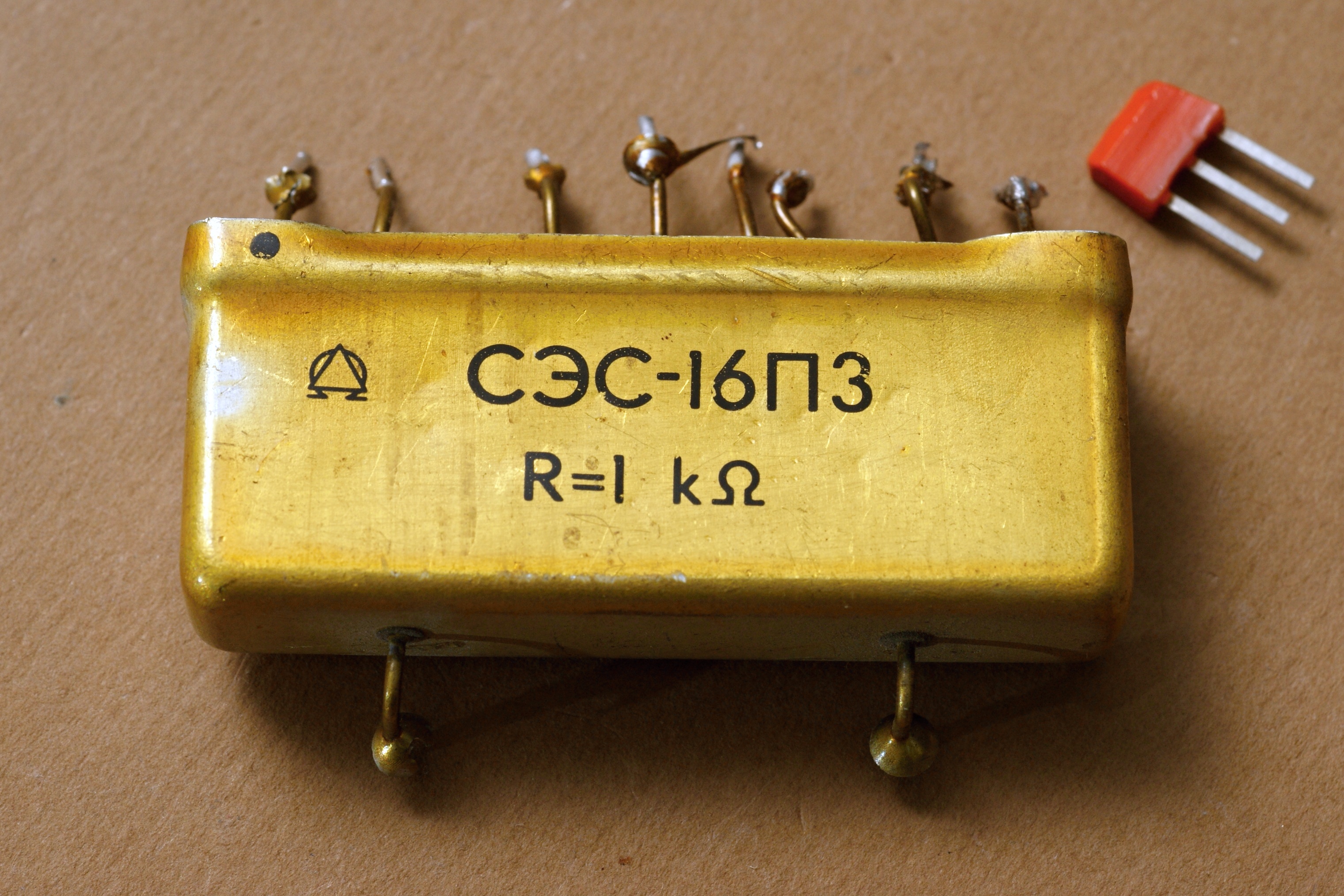

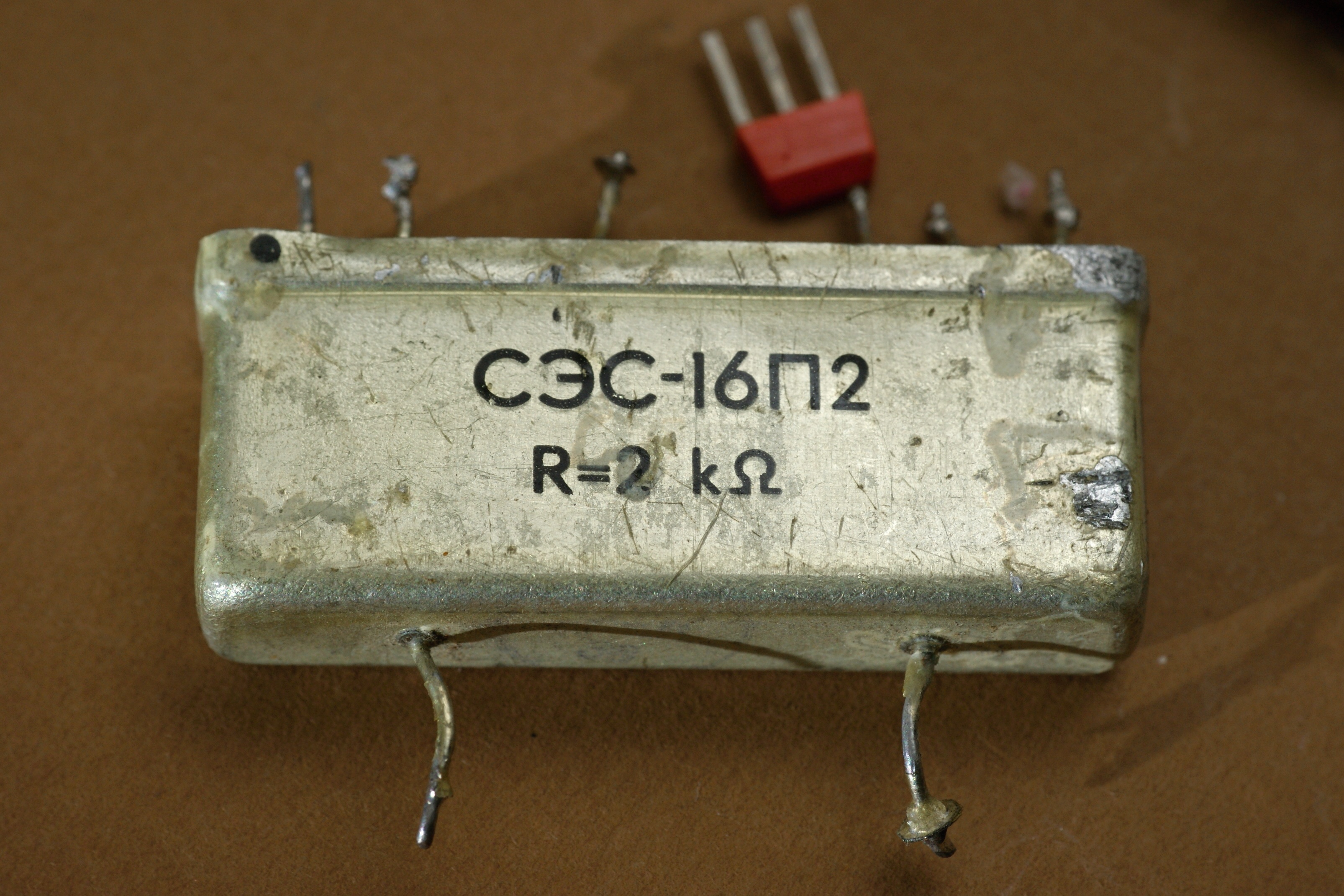

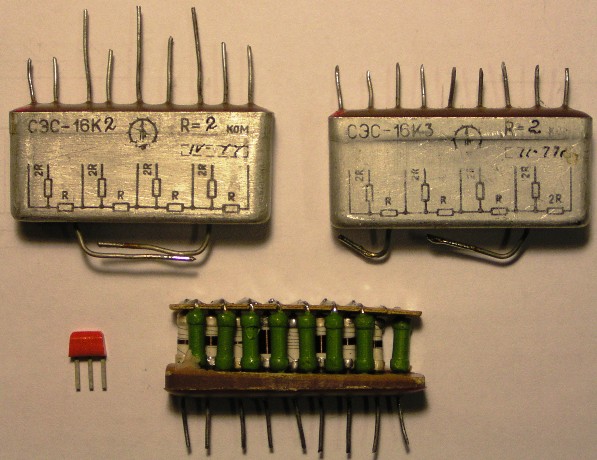

Как видно на фото, сборки были как минимум четырех схемных разновидностей (СЭС-16К1, К2, К3 и П1). Возможно, последняя цифра как раз и указывает код допуска...

Производители - завод "Тбилприбор" и "Микропровод", Кишинёв, Молдавия.


(фото с форума Портативное ретрорадио)

Фото сборки с платы ЦАП/АЦП из прибора для создания реверберации и (возможно) корректировки акустики зала:


(фото от Anikin)

Электрические параметры

Номинальное значение сопротивления наименьшего резистора 1; 2; 5; 10 кОм
Температурный коэффициент:
- сопротивления 0,03%
- отношения 0,01%
Температурный коэффициент:
- сопротивления не более 3х10-5 1/°С
- отношения не более 5х10-4 1/°С
Максимальное рабочее напряжение 25 В
Время установления прямоугольного импульса с точностью до 0,01% не более 2 мкс
Рабочая температура -30 ... +70°С
Атмосферное давление 95,7 ... 104 кПа
Исполнение виброустойчивое

Фактически, сопротивление любого участка цепочки не отличается от номинала более чем на 0,005%.

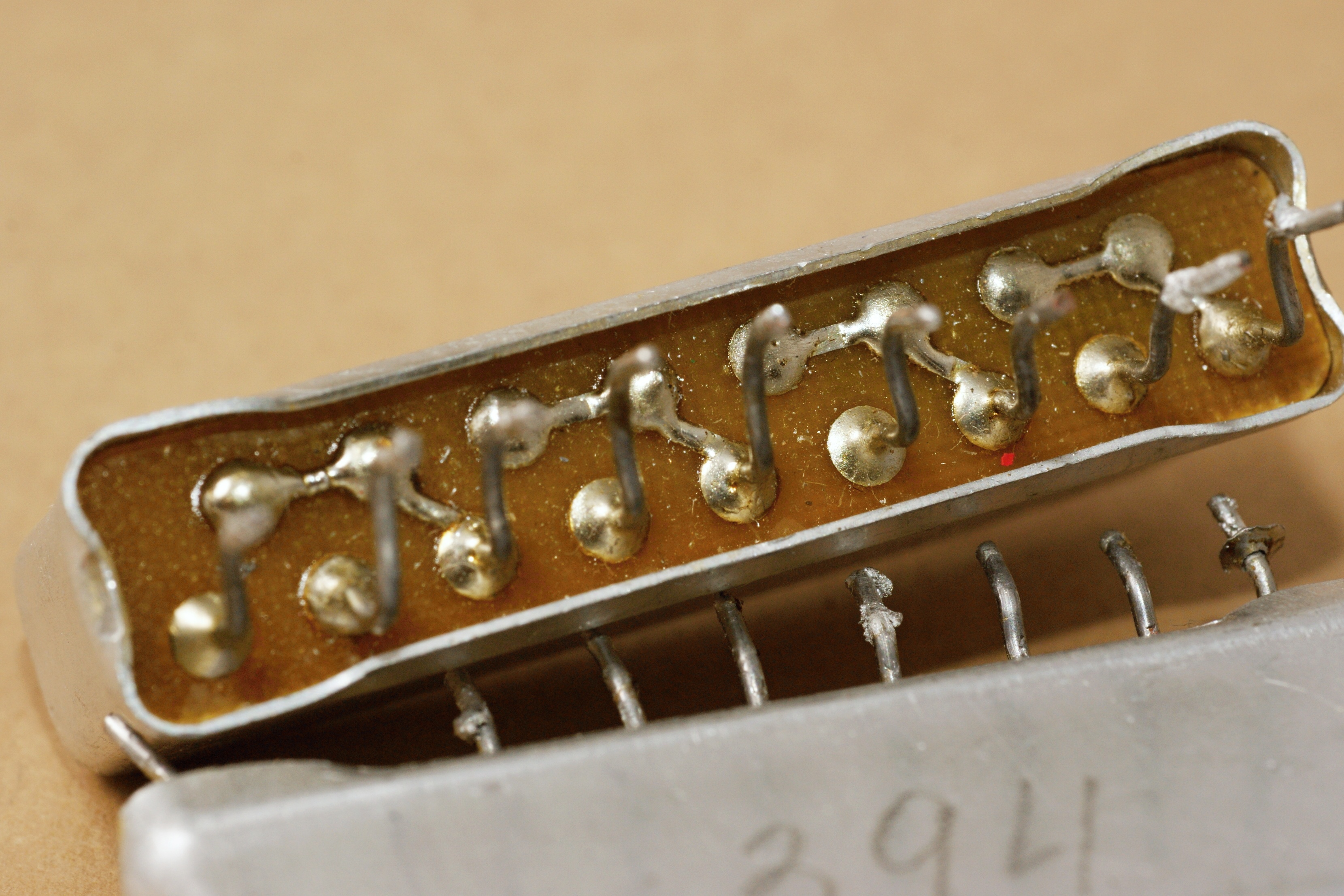

(фото с форума Портативное ретрорадио)

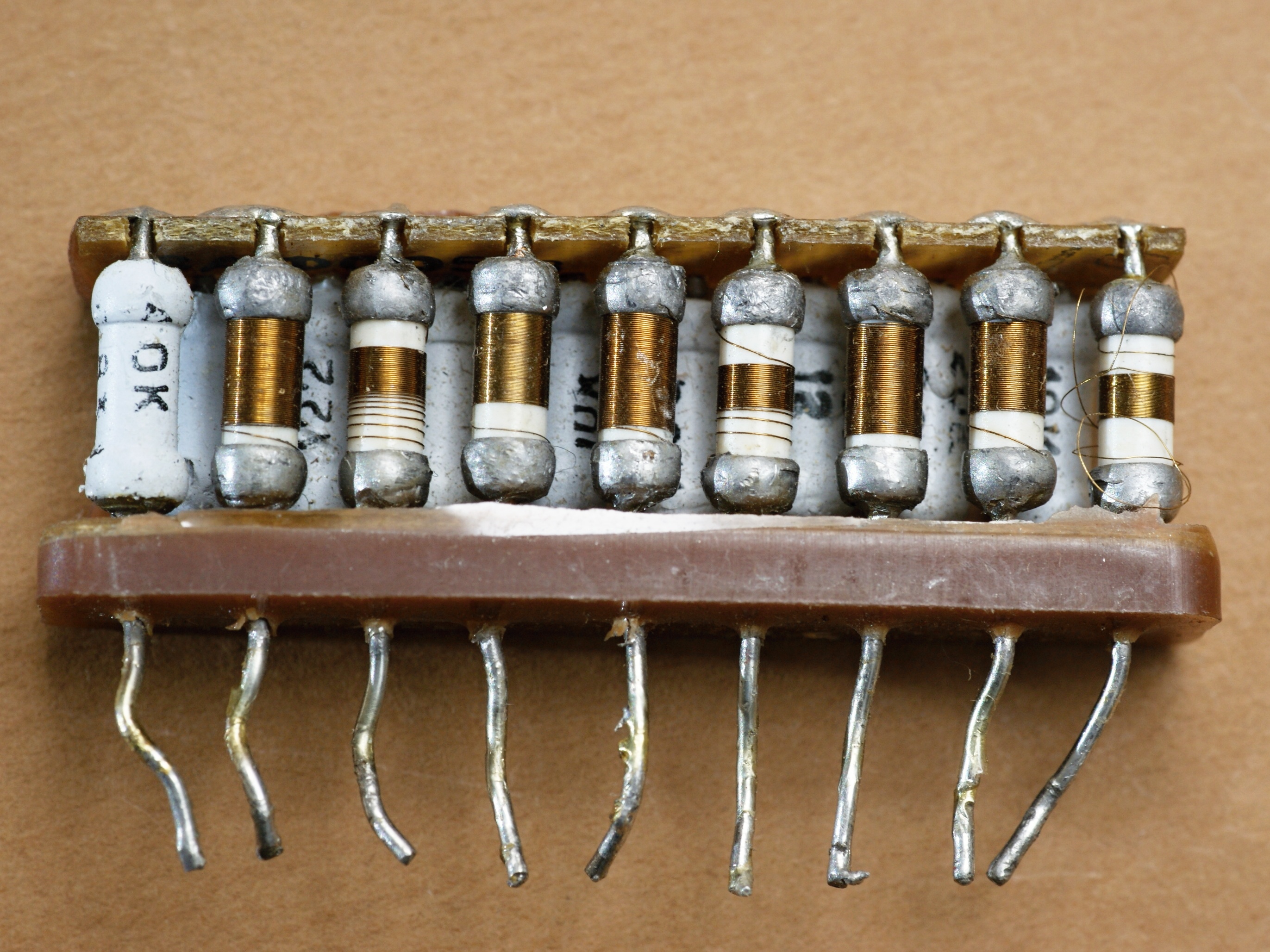

(фото Александра Назаренко)

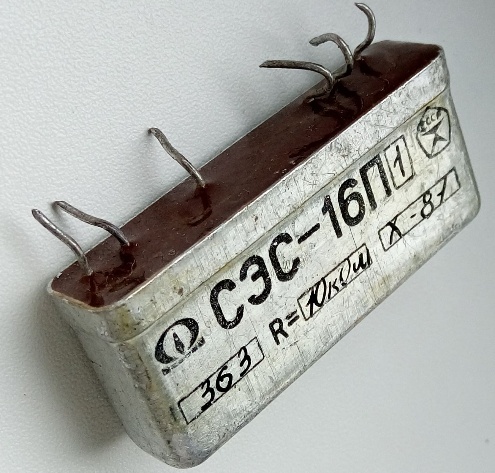

(фото от Аlex_lv)

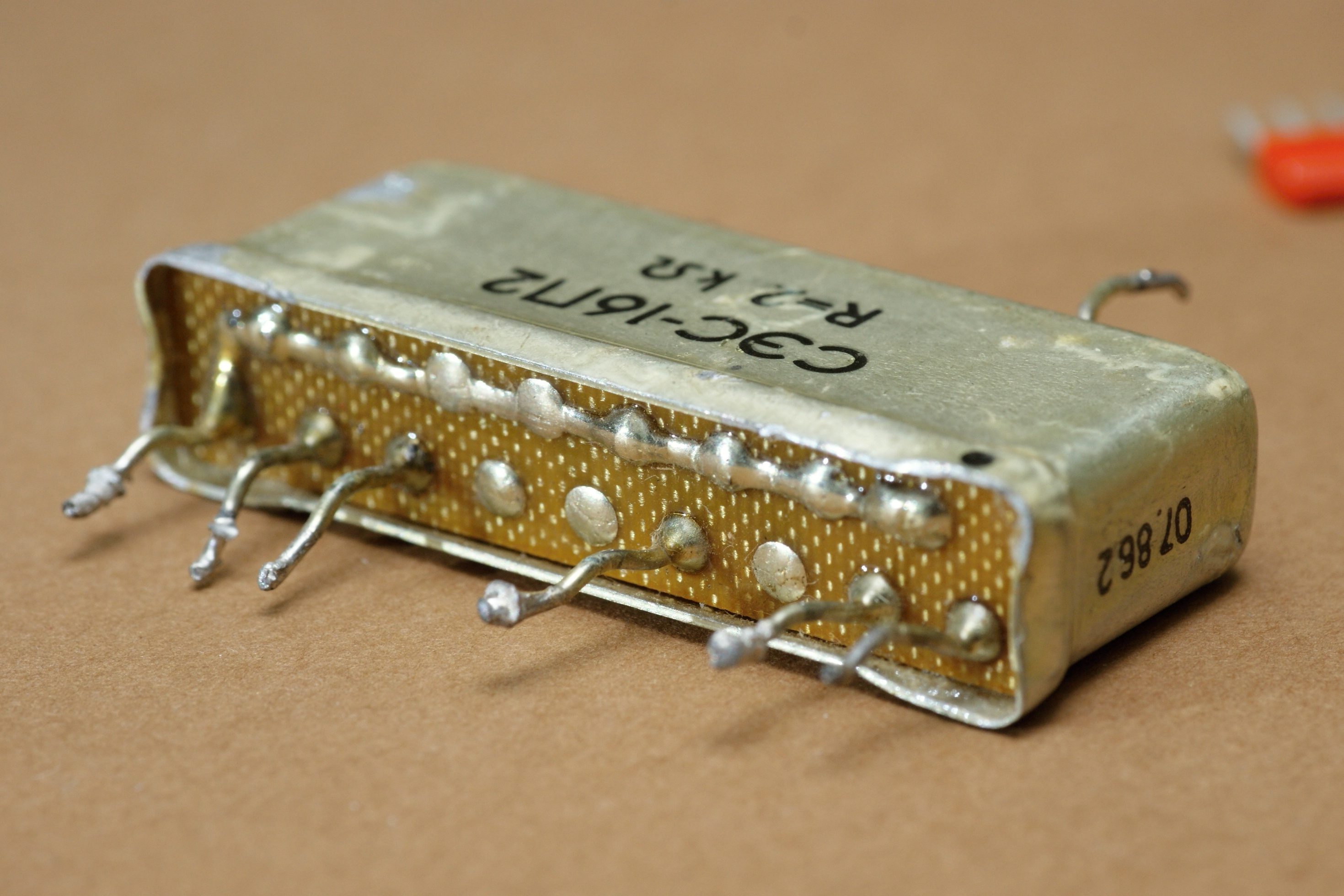

(фото с форума "Портативного ретрорадио")

Источники:

1. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
