СЭС4-8421-... (разные)

Наборы резисторов, предназначенные для применения в качестве двоично-десятичных однодекадных делителей опорного напряжения в цифровых электроизмерительных приборах, ЦАП и АЦП.

Обозначение - (С)хемный (Э)лемент (С)опротивления. (4-й) типоразмер. Первая группа чисел (8421) - это коэффициенты для расчёта номинальных сопротивлений первой группы резисторов, путём умножением их на общий для сборки номинал в килоомах, который даётся во второй цифре (5 или 10). Третье число - (1) - количество декад. Четвёртое число (3,6, 4,32 и т.п.) - коэффициент для расчёта номинальных сопротивлений второй группы резисторов. Пятое число (ряд значений от 0,01 до 0,2) - погрешность коэффициентов деления в %.

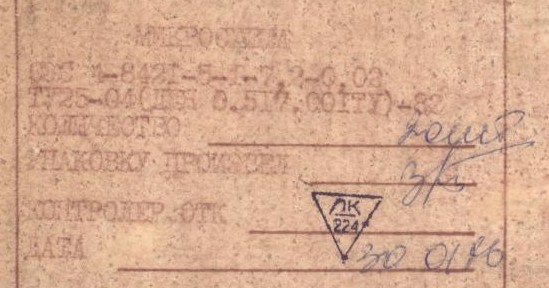

Краткие данные и ТУ 25-04 (ДЖЯ0.517.001)-82 на них.

Разработаны они были в 1976 году ОТО 02 ВНИИЭП (г.Краснодар), производство первоначально было организовано на Хадыженском опытном заводе ВНИИЭП (в дальнейшем этот завод вошел в состав ПО "Краснодарский ЗИП").

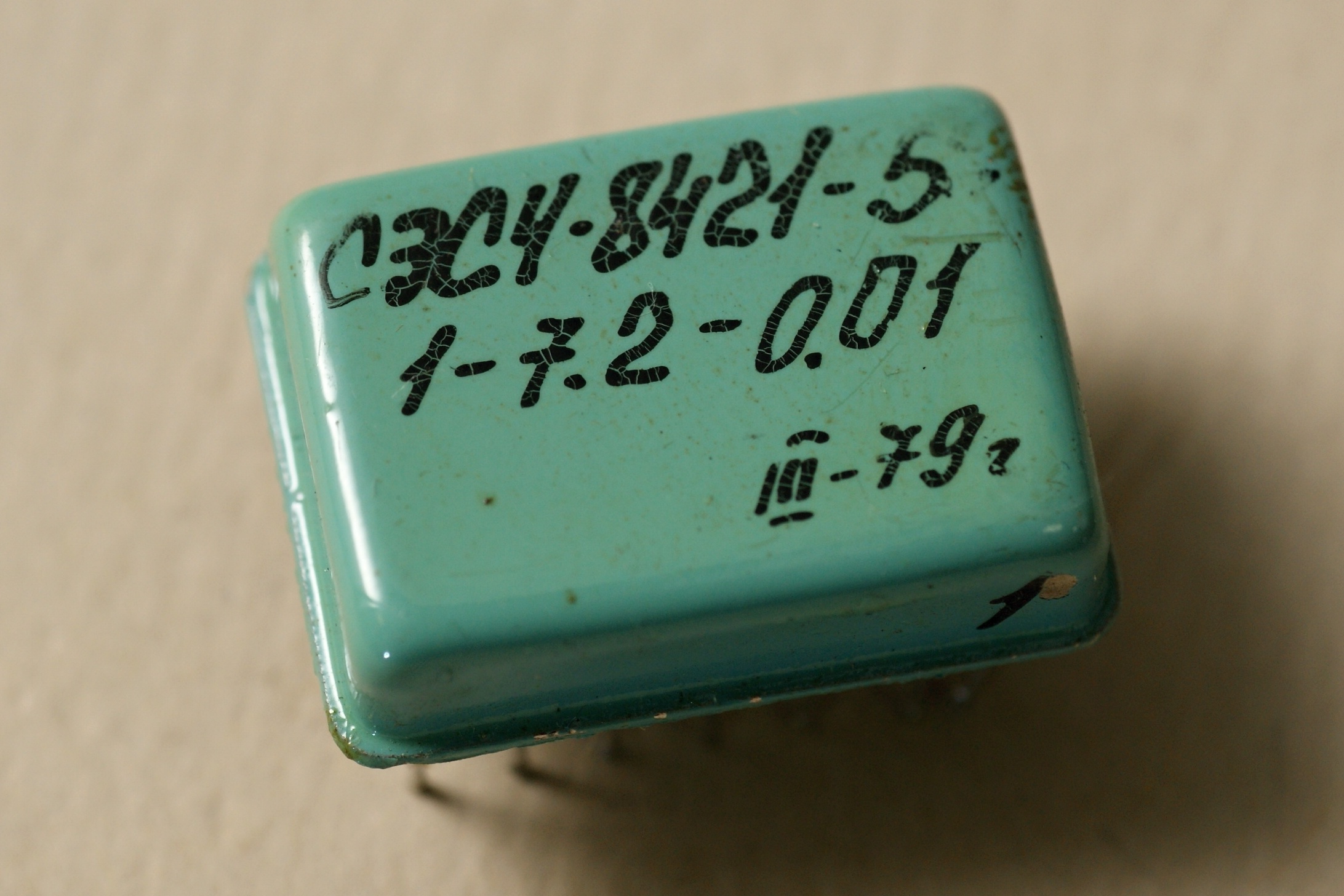

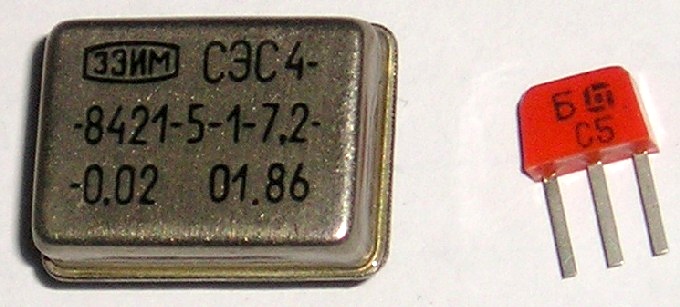

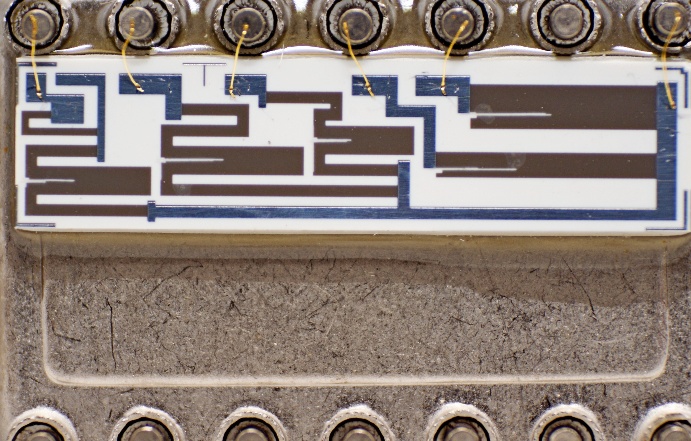

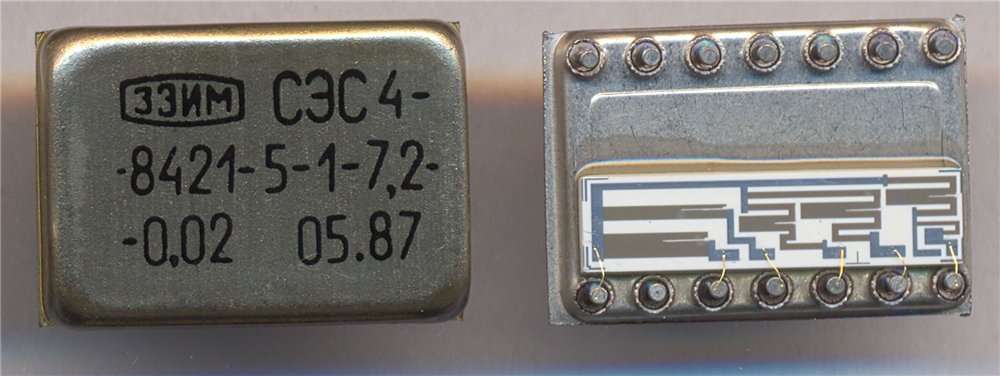

СЭС4-8421-5-1-7,2-0,02 (-0,01) (-0,05)

Производители - Краснодарский ЗИП и ЗЭИМ (ОАО "Завод Электроники и Механики"), г.Чебоксары.


(фото с форума Отечественная радиотехника XX века)


(фото с форума Радиокартинки)

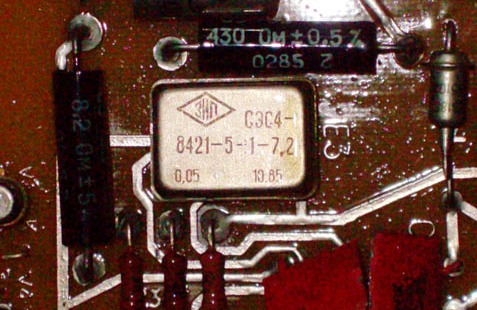

Вот фото такой матрицы с платы ЦАП/АЦП из прибора для создания реверберации и (возможно) корректировки акустики зала:


(фото от Anikin)

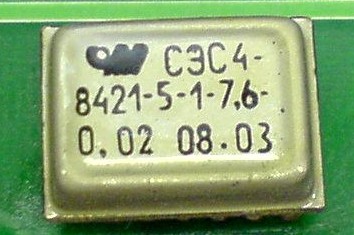

СЭС4-8421-5-1-7,6-0,02

Производитель - Чебоксарское ПО "Промприбор".
(фото Вячеслава Милованова)

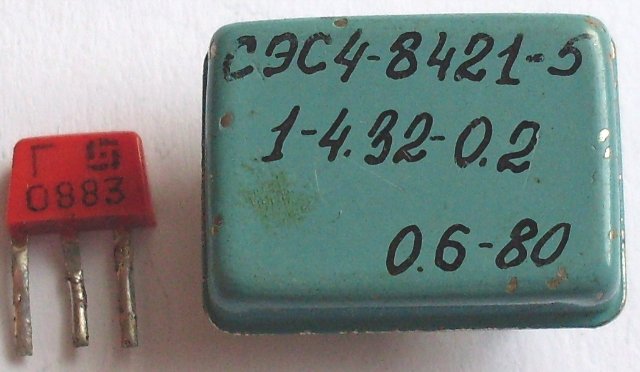

СЭС4-8421-5-1-4,32-0,2


(фото с форума Портативное ретрорадио)

Производитель неизвестен. Примечательна маркировка - выполнена вручную...

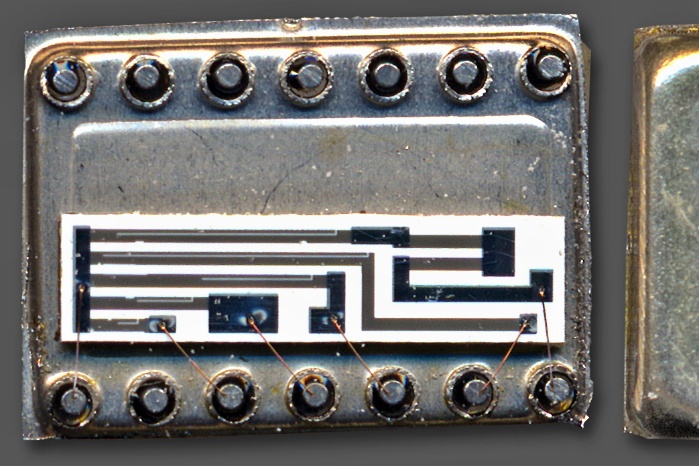

СЭС4-8421-5-1-К


(фото Александра Назаренко)

Сборка со странной буквой "К" в названии. Не знаю что она обозначает...


(фото Александра Назаренко)

Источники:

1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
