СЭС4-2 (разные)

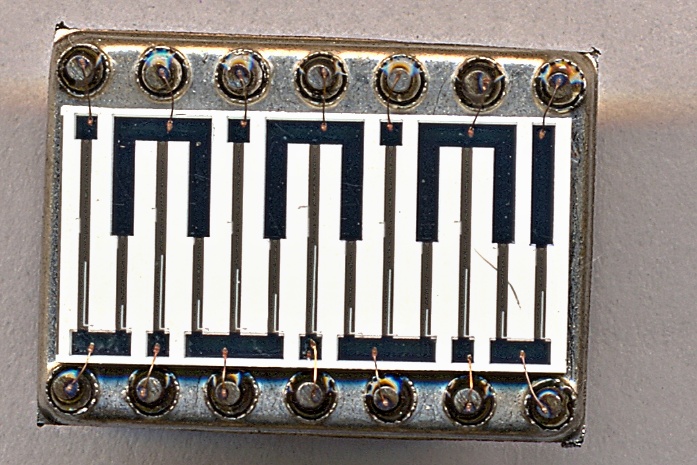

СЭС4-2-10-6
(экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

Наборы резисторов, построенные по схеме типа R-2R. Предназначены для применения в качестве двоичных делителей опорного напряжения в ЦАП и АЦП.

Название расшифровывается как (С)хемный (Э)лемент (С)опротивления, (4-й) типоразмер, (2) - коэффициент пересчёта базового номинала, (2 или 10) - базовый номинал в кОм, (6) разрядов, (0,0х) - погрешность коэффициента передачи в %. Краткая информация по ним, и ТУ 25-04 (ДЖЯ0.517.001)-82.

Разработаны они были в конце 70-х годов ОТО 02 ВНИИЭП (г.Краснодар), производство первоначально было организовано на Хадыженском опытном заводе ВНИИЭП. В дальнейшем этот завод вошел в состав ПО "Краснодарский ЗИП", а далее в число производителей добавился и ЗЭИМ (ОАО "Завод Электроники и Механики"), г.Чебоксары.

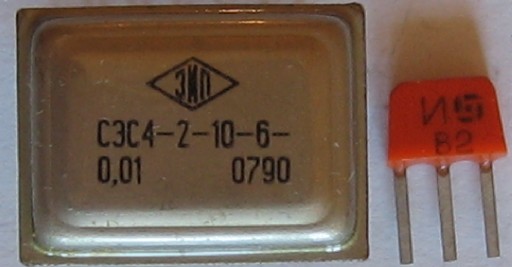

СЭС4-2-10-6
(фото с форума Радиокартинки)

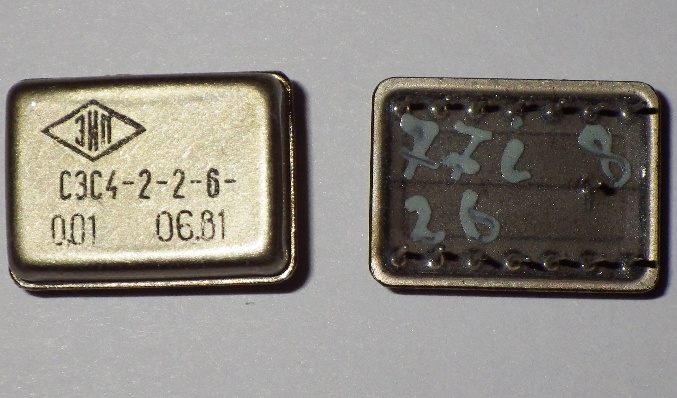

СЭС4-2-2-6

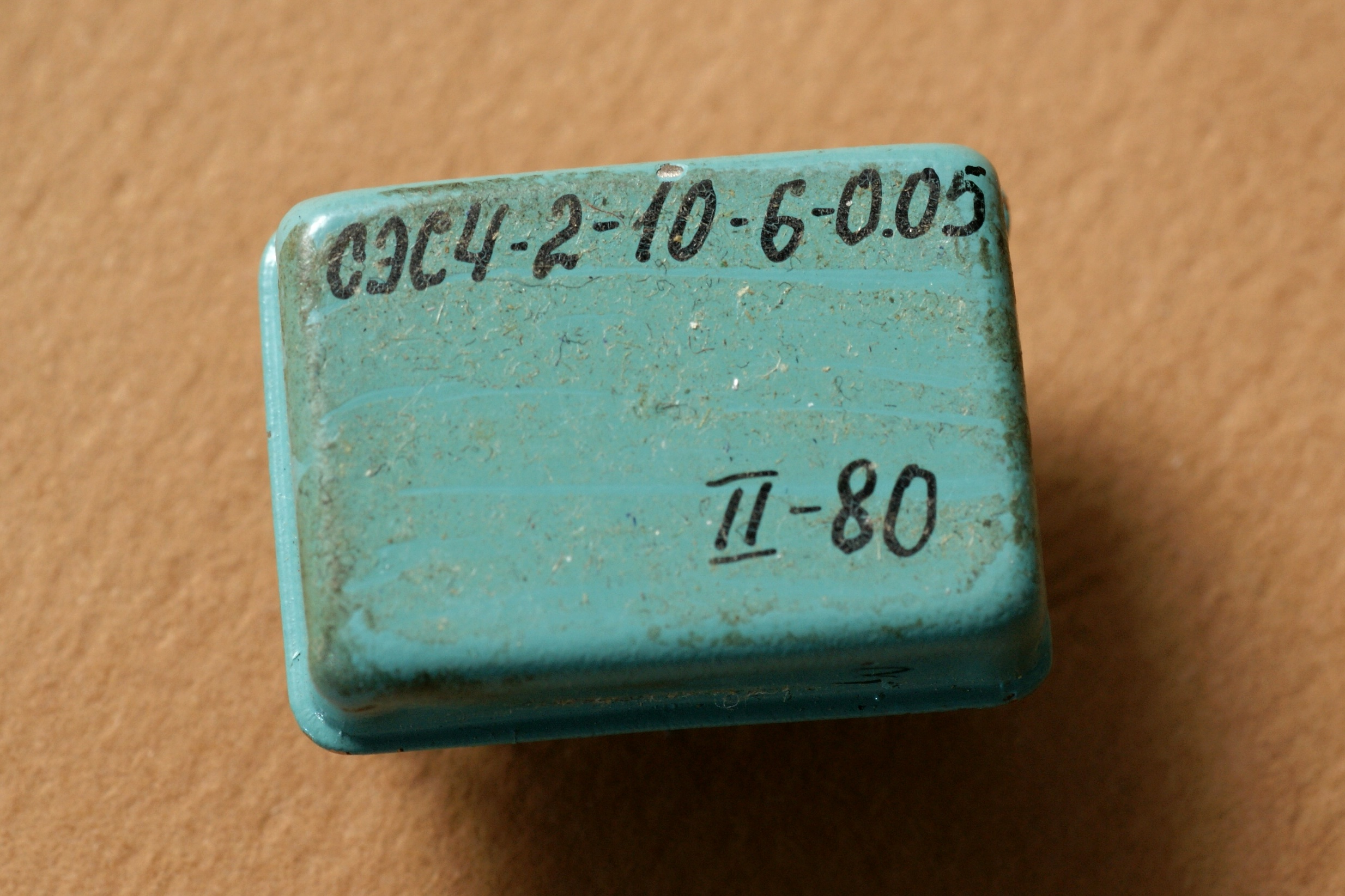

СЭС4-2-10-6

СЭС4-2-10-6

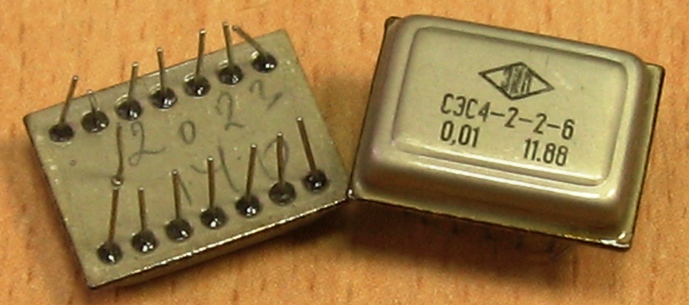

СЭС4-2-2-6
(фото Алексея Катаманова)

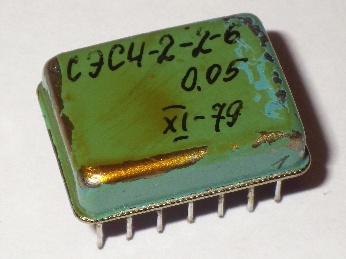

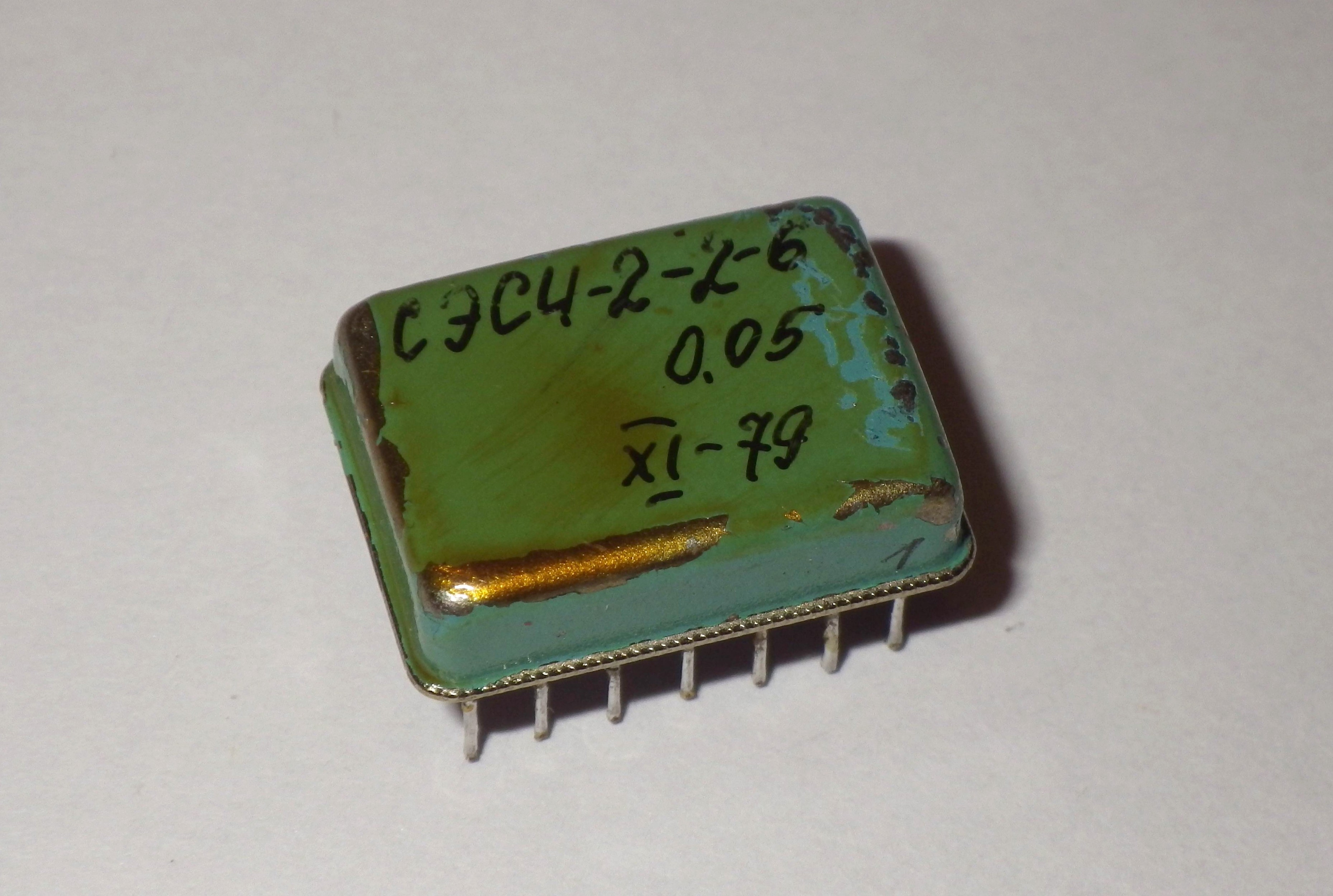

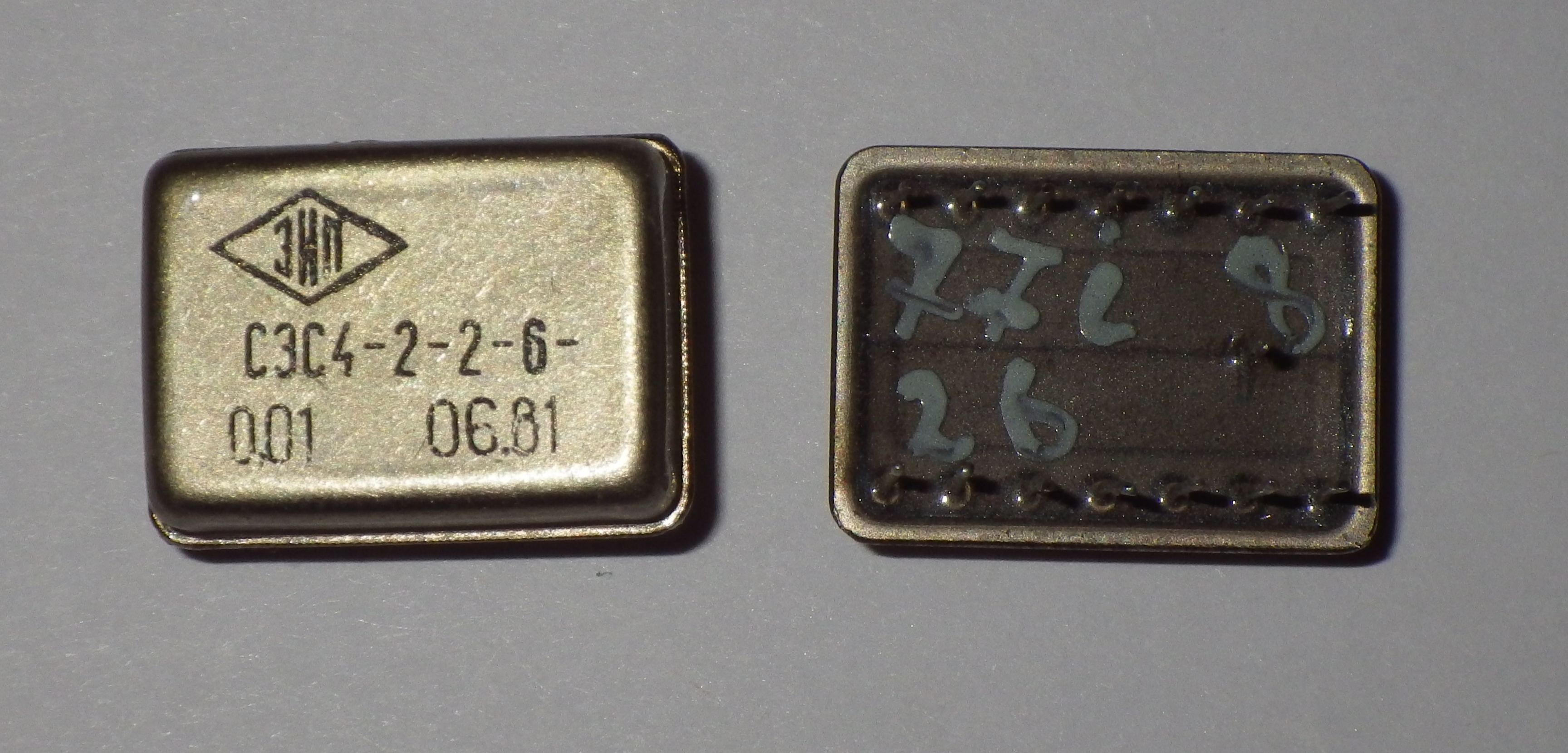

СЭС4-2-2-6
(фото Алексея Катаманова)

Источники:

1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
