Стабилитрон тлеющего разряда. Назначение - источник опорного напряжения.

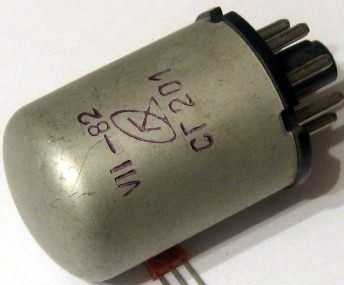

Меня он заинтересовал корпусом, такая здоровенная металлическая колба... Более я не встречал таких приборов в таких корпусах. И, кстати, как показал поиск в литературе - я не смог найти упоминаний о таком конструктиве.

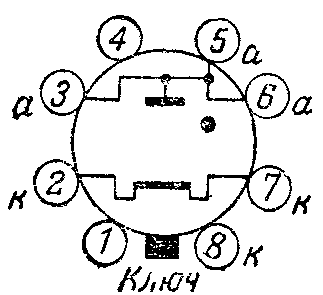

Я смог раздобыть справочные данные только на СГ201С. Как я полагал ранее - это то же самое, только в другом корпусе:
![]() | Напряжение возникновения разряда - 150 В |
![]() | Напряжение стабилизации - 86...92 В |
![]() | Ток стабилизации - 4...15 мА |
![]() | Изменение напряжения стабилизации при изменении тока в рабочем диапазоне - 2,5 В |
![]() | Дрейф напряжения горения за 50 часов работы - не более 0,2 В |
![]() | Температурный коэффициент - не более 6 мВ/град |

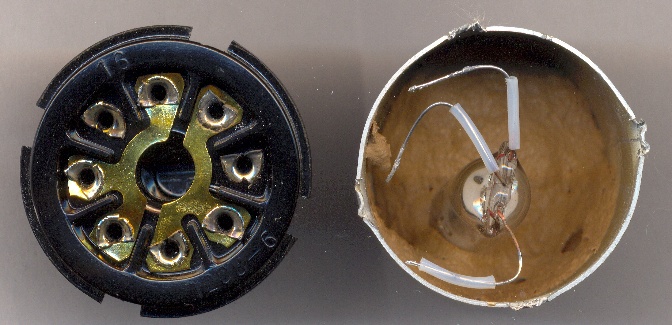

Но внутри металлической колбы - СГ20Г!
(фото с форума Радиокартинки)
А вот и
сам "настоящий" СГ201С.

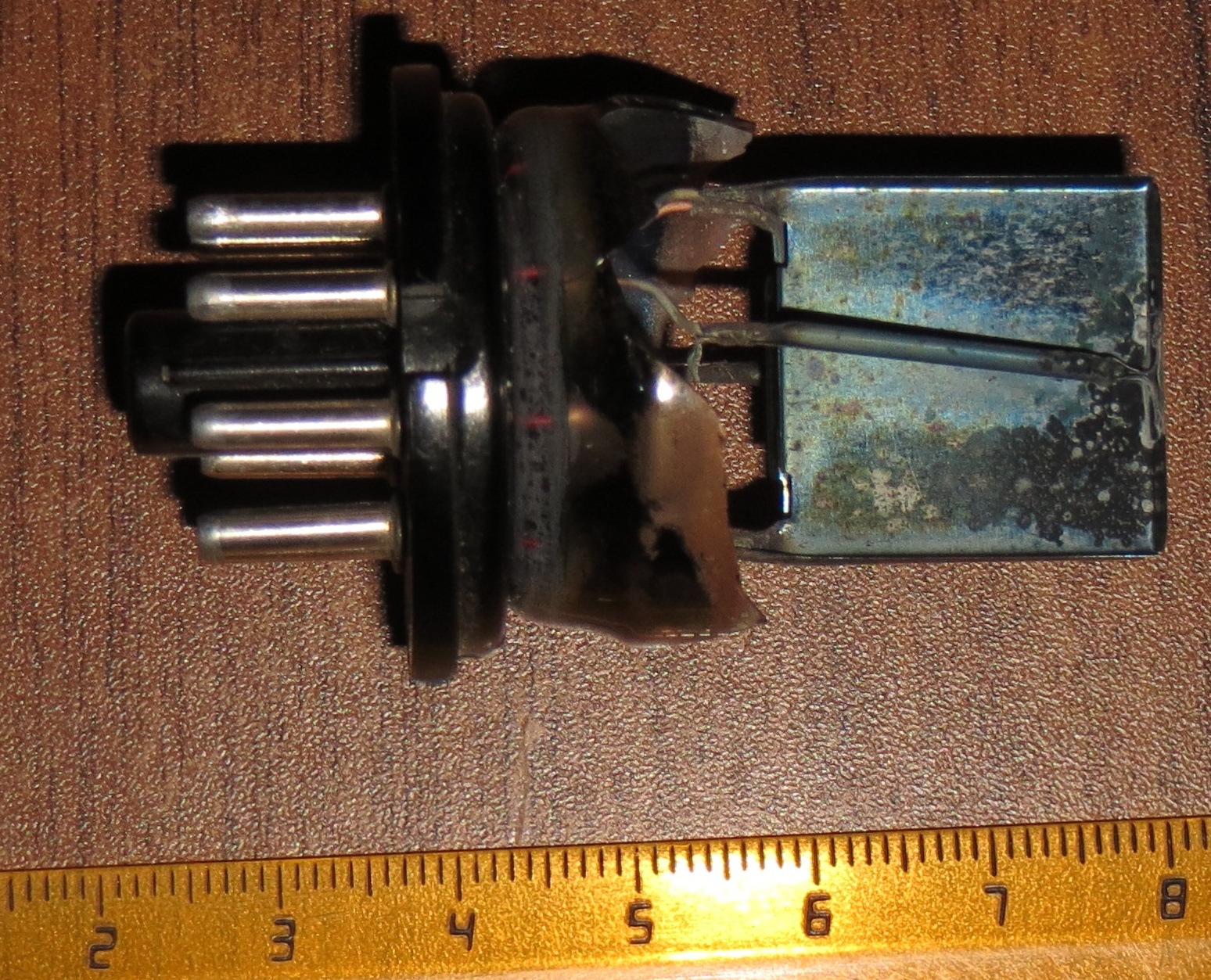

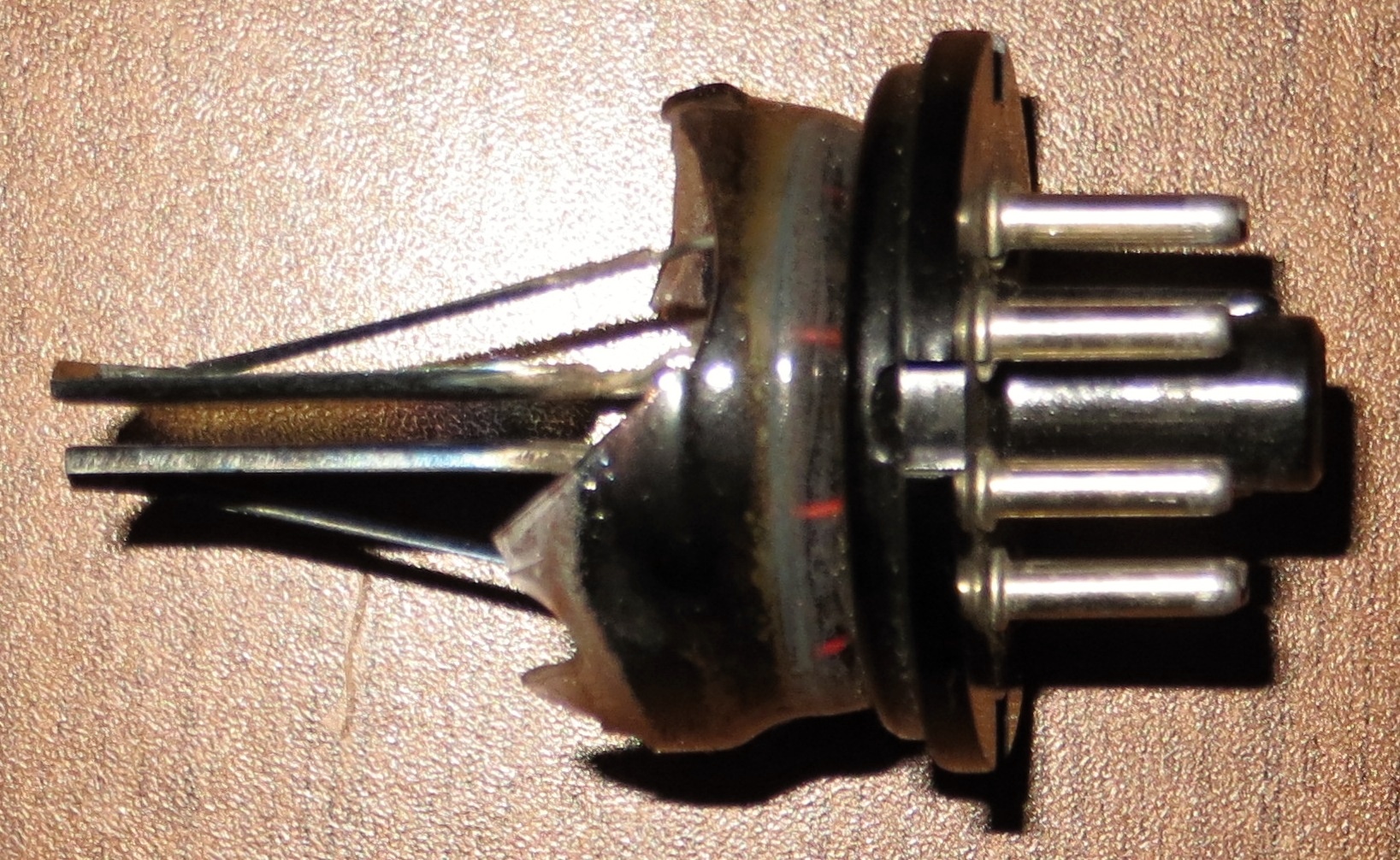

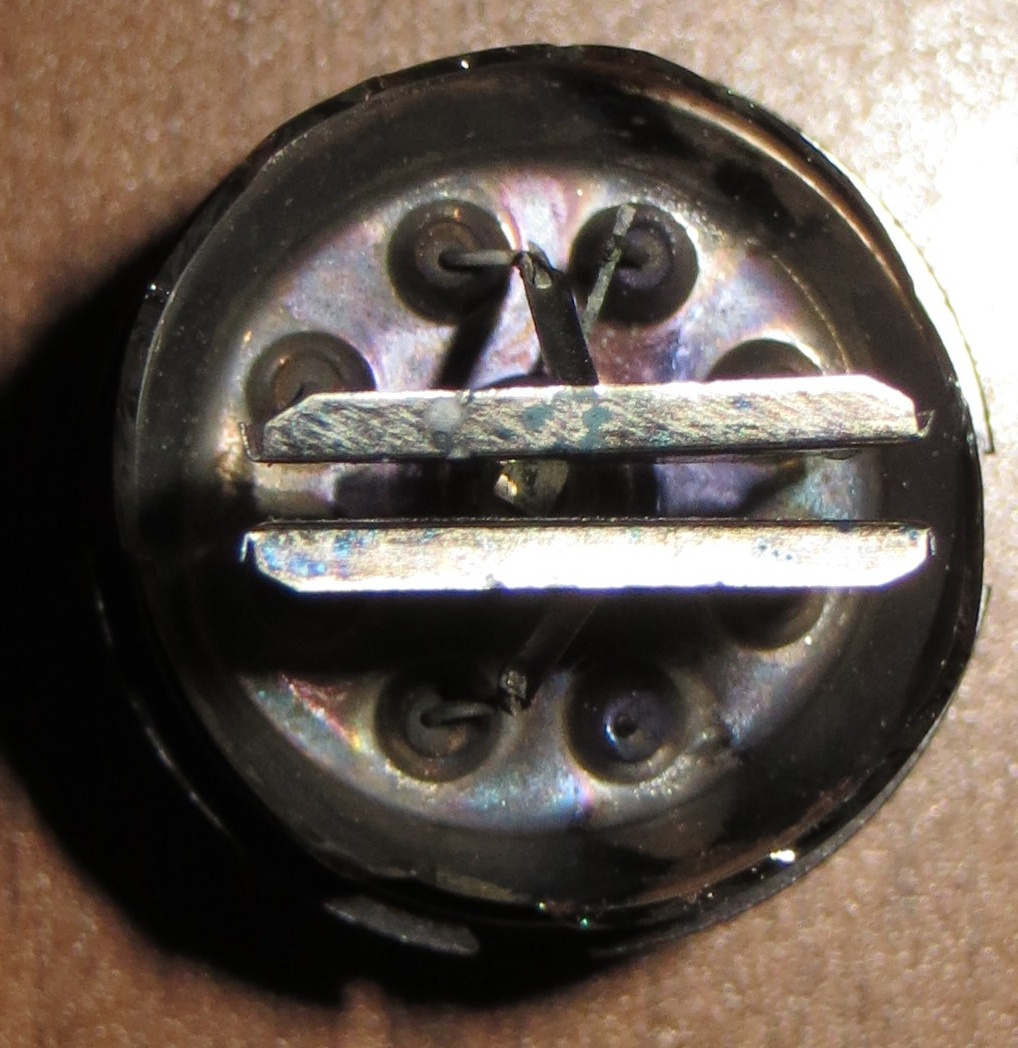

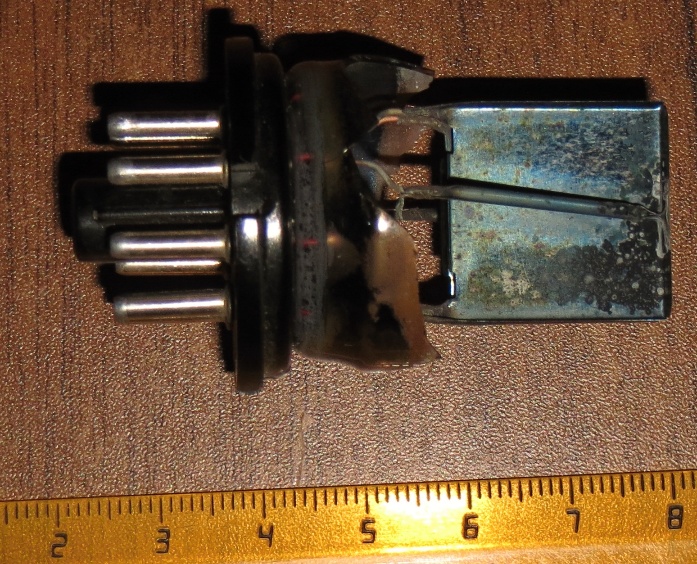

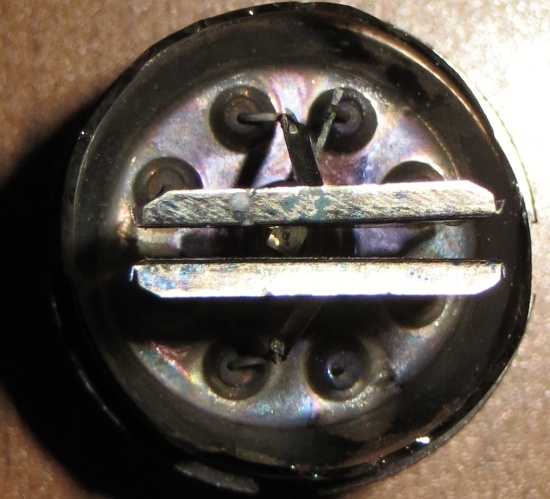

Интересно - колба полностью покрыта геттером. Пожалуй, это самая красивая радиолампа, которую я держал в руках. Справочный лист на нее. Кстати, логотип завода у неё другой - старый вариант того же дятьковского "Анода". А разработана она была в стенах фрязинского НИИ-160, ныне превратившемся в НПП "Исток". Внутренности его кардинально отличаются от таковых у металлического собрата: |
![]() |
(фото с форума LASERS.ORG.RU)
(фото с форума LASERS.ORG.RU)
(фото с форума LASERS.ORG.RU)
Вероятно, он выпускался недолго (уже в 1966 году в справочниках ставится пометка "в новых разработках не применять"), отсюда и появилась замена в виде СГ20Г в металлическом кожухе на октальном цоколе.
Источники:
1. Справочник. Часть III. Выпуск 1. Электровакуумные приборы. - 1965.
2. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
3. Будянов В. П. Элементы автоматики на варисторах. М., «Энергия», 1968. (Б-ка по автоматике. Вып. 318).
