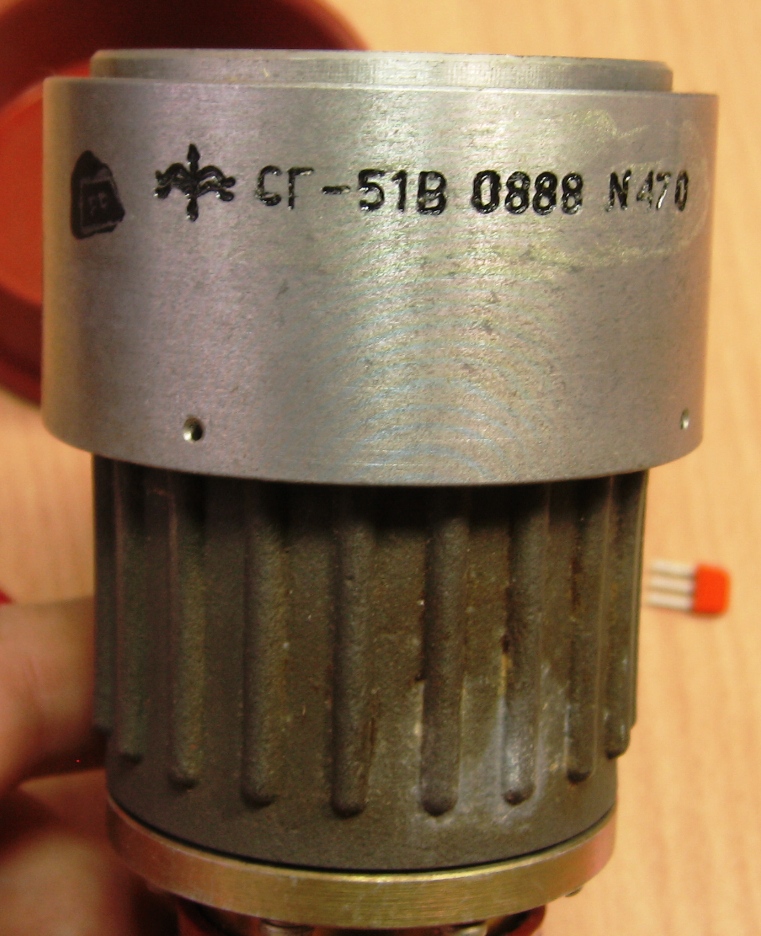

СГ-51В

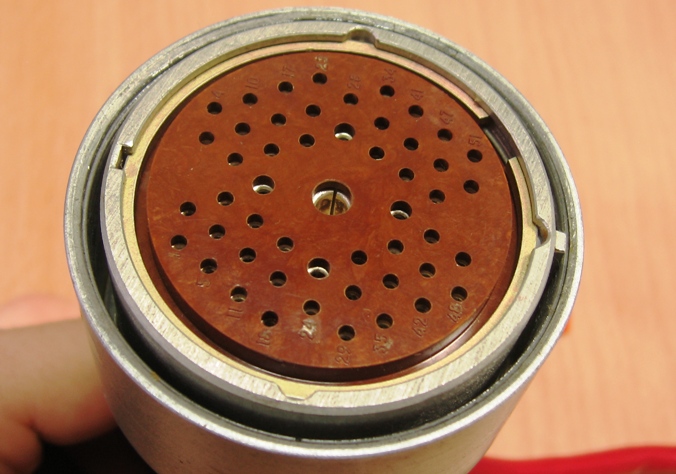

Еще один разъем, практически не упоминаемый в справочниках. На 51 контакт, что отражено в названии.

Весьма интересные гнезда. Они предназначены для установки в электроразрывные соединители АЭРВД-100М, АЭРВД-100Ш. Эти соединители используются на подводном флоте для подключения к ракетам, в целях получения контрольной информации и ввода данных в ракету.

Соответственно, в условиях применения есть специфические требования по устойчивости к соляному туману и гидростатическому давлению морской воды до 40 атмосфер, а также воздействию спецфакторов (ионизирующего излучения).

Суммарная токовая нагрузка на разъем допускается до 250 ампер. Током 10 А можно нагружать не более трех контактов диаметром 1,5 мм, при этом токовая нагрузка на остальные контакты должны быть не более 2,5 А.
Гарантированная наработка 300 часов (всего!), при этом в "Указаниях по применению" сказано "длительность работы соединителей под токовой нагрузкой 7200 ч за весь срок эксплуатации". Продолжительность непрерывной работы под токовой нагрузкой 130 мин с последующим перерывом не менее 30 мин.

Справочные данные на него.

Разработаны эти соединители были в ленинградском НИИ Радиоэлектроники (позднее вошедшем в НПО "Марс"), а выпущены казанским заводом "Элекон".

Источники:

1. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
