СК-50

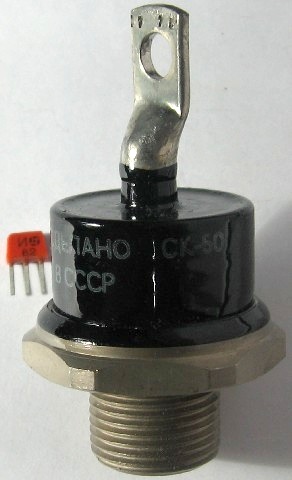

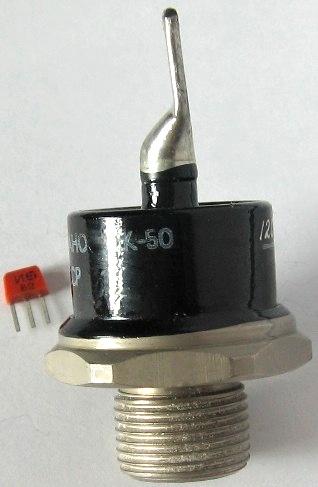

стабилитрон СК-50-110/400 стабилитрон СК-50-120/400

Нетривиальные штуки - (С)табилитрон (К)ремниевый, мощность рассеяния 50 Вт (!), номинальное напряжение стабилизации от  5,6 до 400 Вольт (тут образцы на 22, 110 и 120 В), номинальный ток стабилизации 100...4000 мА (400/400/2000 мА). Справочный лист на них.

Силовые кремниевые стабилитроны СК предназначены для стабилизации напряжения в электроустановках общепромышленного назначения, в схемах автоматики и телемеханики, в устройствах контроля и регулирования.
Стабилитроны могут работать при естественном и принудительном воздушном охлаждении с охладителями пластинчатого типа.

Разработчик - Всесоюзный (ныне Всероссийский) электротехнический институт им. В.И. Ленина; производитель - Таллинский электротехнический завод, ныне прекративший существование.

Электрические параметры (для варианта на 110 В, кроме указанных в названии)

Разброс напряжения стабилизации - 99...121 В
Максимальный ток стабилизации - 2 А
Дифференциальное сопротивление
при минимальном токе стабилизации - 120 Ом
при номинальном токе стабилизации - 45 Ом
при максимальном токе стабилизации - 5 Ом
Температурный коэффициент напряжения стабилизации - 0,15 %/°С
Стабилитроны допускают кратковременную (не более 1 с) двукратную перегрузку по току
Температура корпуса стабилитрона при всех условиях эксплуатации не должна превышать +125°С
Диапазон температур -40...+65 °C
Относительная влажность при +35°С до 98%
Атмосферное давление от 600 до 1500 мм рт. ст.
Наибольшее допустимое ускорение при многократных ударах - 12 g
Наибольшее допустимое ускорение при вибрации с частотой от 5 до 80 Гц - 7,5g

Минимальный ток стабилизации при расчетах можно принимать равным (0,15...0,2)*Iст.ном.

В этих стабилитронах применен монокристаллический кремний электронного типа проводимости с удельным сопротивлением 0,015 - 5 Ом*см. Электронно-дырочный переход образован диффузией галлия в исходную кремниевую пластину.

Для обеспечения достаточной механической прочности стабилизирующего элемента, гарантирующей надежную работу стабилитрона в тяжелых эксплуатационных условиях с ударными, вибрационными и термическими нагрузками, кремниевую пластину с p-n переходом располагают между двумя электродами из вольфрама, имеющего близкий с кремнием коэффициент теплового расширения и обладающего высокой теплопроводностью. Вольфрамовые электроды приплавляют к кремниевой пластине специальными сплавами.
Кремниевый выпрямительный элемент помещен в герметичный металло-стеклянный корпус, предохраняющий его от влияния внешних воздействий. Анодом вентиля является корпус стабилитрона, имеющий шпильку с резьбой для крепления к охладителю. Катод выведен в противоположную сторону и изолирован от корпуса прибора стеклоизолятором.

Для обеспечения отвода тепла стабилитрон монтируют на пластинчатом алюминиевом радиаторе размером 100х100х2 мм.

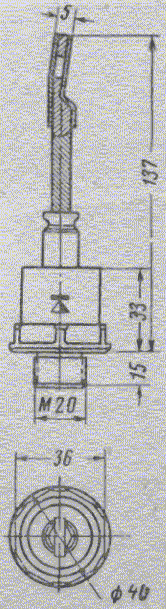

Ранние выпуски имели корпус с гибким "хвостом":

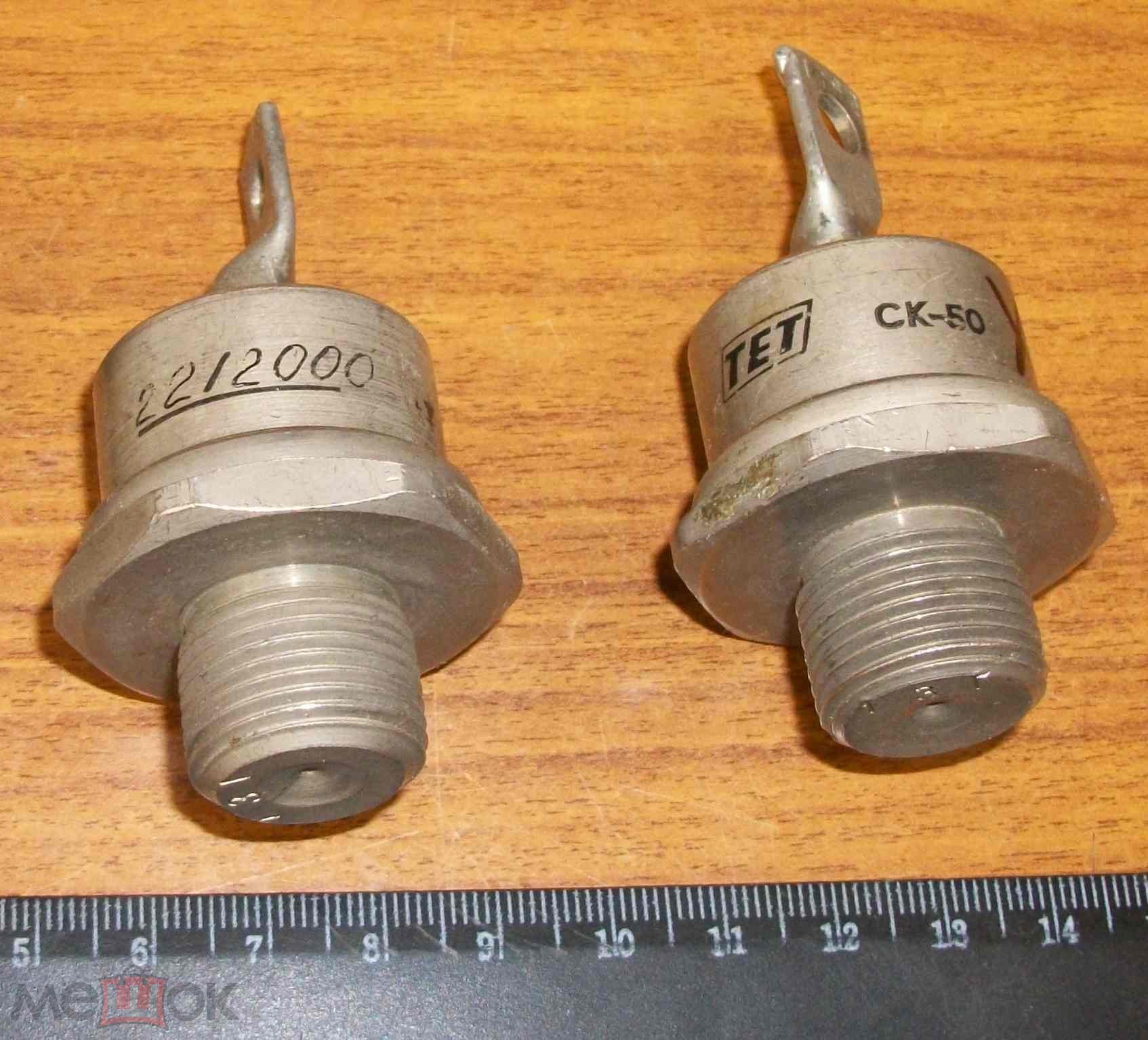

стабилитрон СК-50-22/2000
(фото с аукциона Мешок)

Вообще это редкие штуки. И в литературе почти не встречаются. Хотя выпускались долго, до конца Союза, как минимум...

Зависимость тока нагрузки от температуры окружающей среды

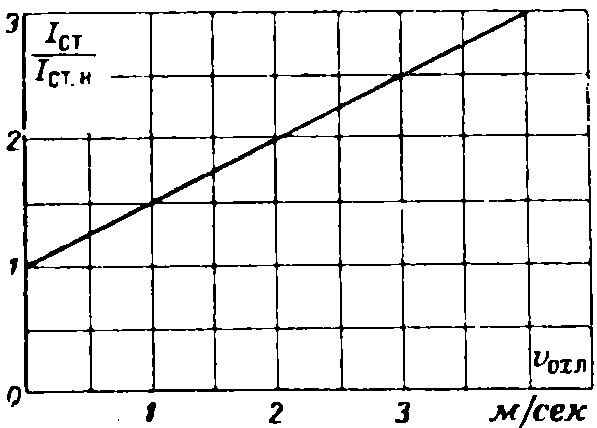

Зависимость тока нагрузки от скорости охлаждающего воздуха

Источники:

1. Зайцев Ю.В., Марченко А.Н. Полупроводниковые стабилитроны. М., "Энергия", 1969. (Массовая радиобиблиотека. Вып. 720.)
2. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
3. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
4. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
5. Лила А. Доневска, Росица Й. Дойчинова. Полупроводникови прибори. Учебник за техникумите по електротехника,
специалност "електронна техника", профил "полупроводникова техника". Издателство "Техника", София, 1970.
6. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
