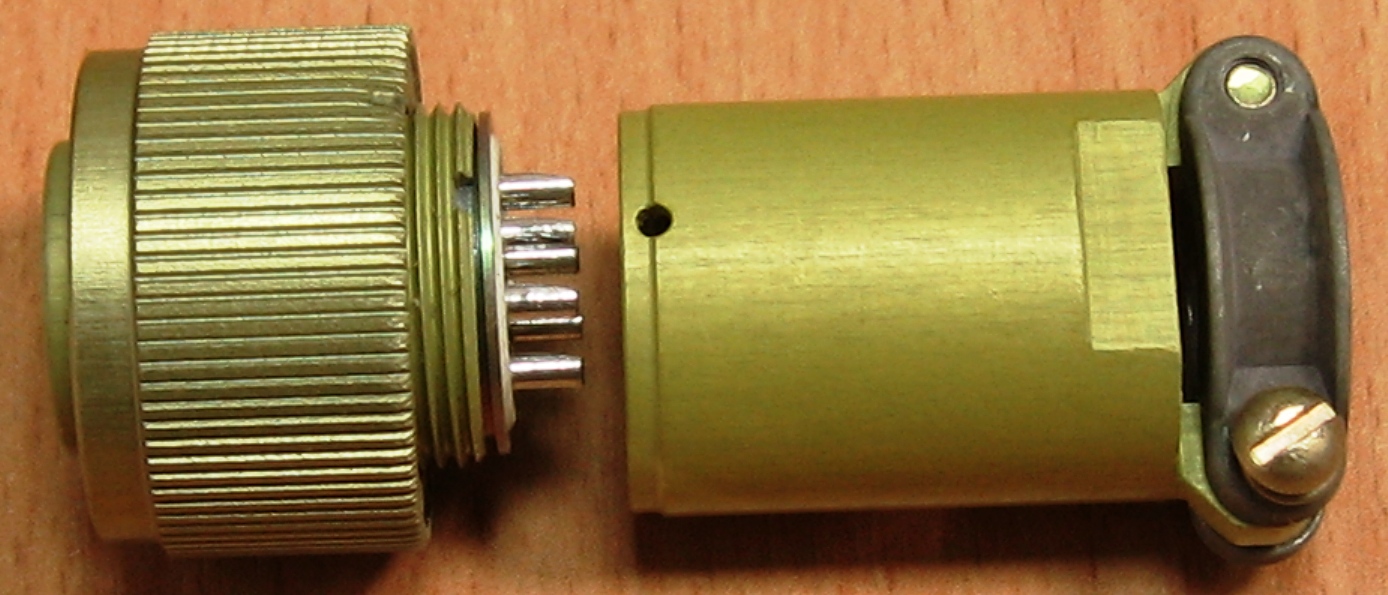

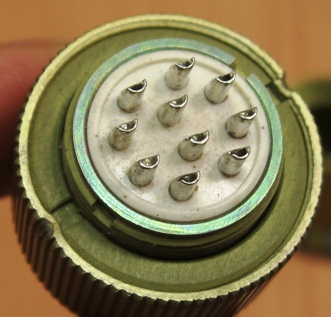

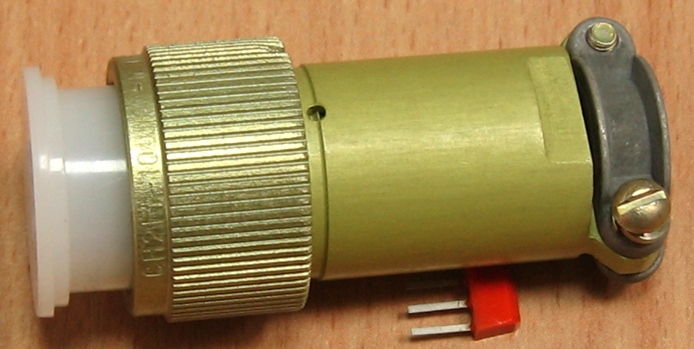

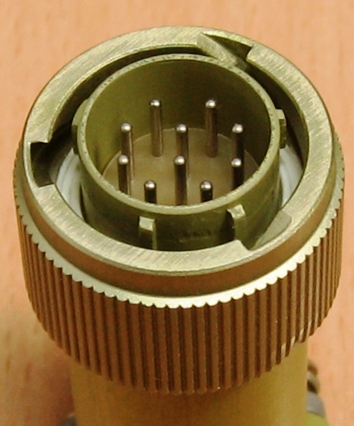

СН2М-10ШК-Б

Модернизированная версия разъемов СН2. Предназначены для работы в аппаратуре локомотивного хозяйства.

- тип соединителя (Соединитель Низкочастотный)
- 2 - порядковый номер разработки
- М - модернизированный
- количество контактов (м.б. 4, 7, 10, 19, 32 или 41)
- условный размер корпуса
- часть соединителя (Гнездо; Штекер)
- конструктивное исполнение (Кабельная; Левая; Блочная; О - врубная; Угловая)
- покрытие контакта (пропуск - серебро; 1 - золото)
- Д - вариант для заделки под кабель КРЭТВ-У 4*0,5 ТУ16-505.751-75
- варианты углового расположения изоляторов относительно поляризующих шпонок и шпоночных пазов корпусов (при нормальном положение изолятора буквенный индекс не ставится, либо варианты а, б, в, г, д)

Справочные данные от производителя на эти разъёмы.

Производитель - ПО "Октябрь" (г.Каменск-Уральский).
