SN49xxx

Владимир из Перми прислал мне фото микросхем из очень странной серии - SN49xxx производства Texas Instruments. Странная она тем, что про неё никто из моих коллег не слышал! И в каталогах мне пока не удалось её найти...

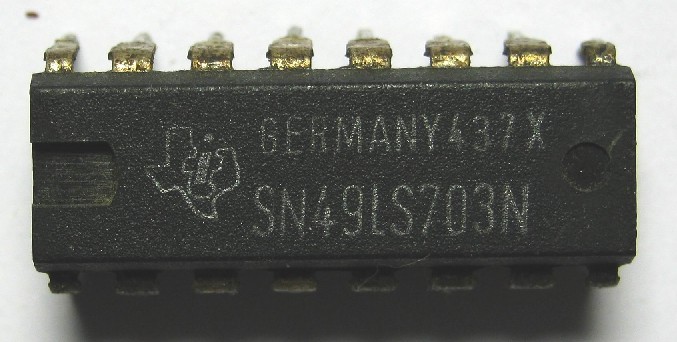

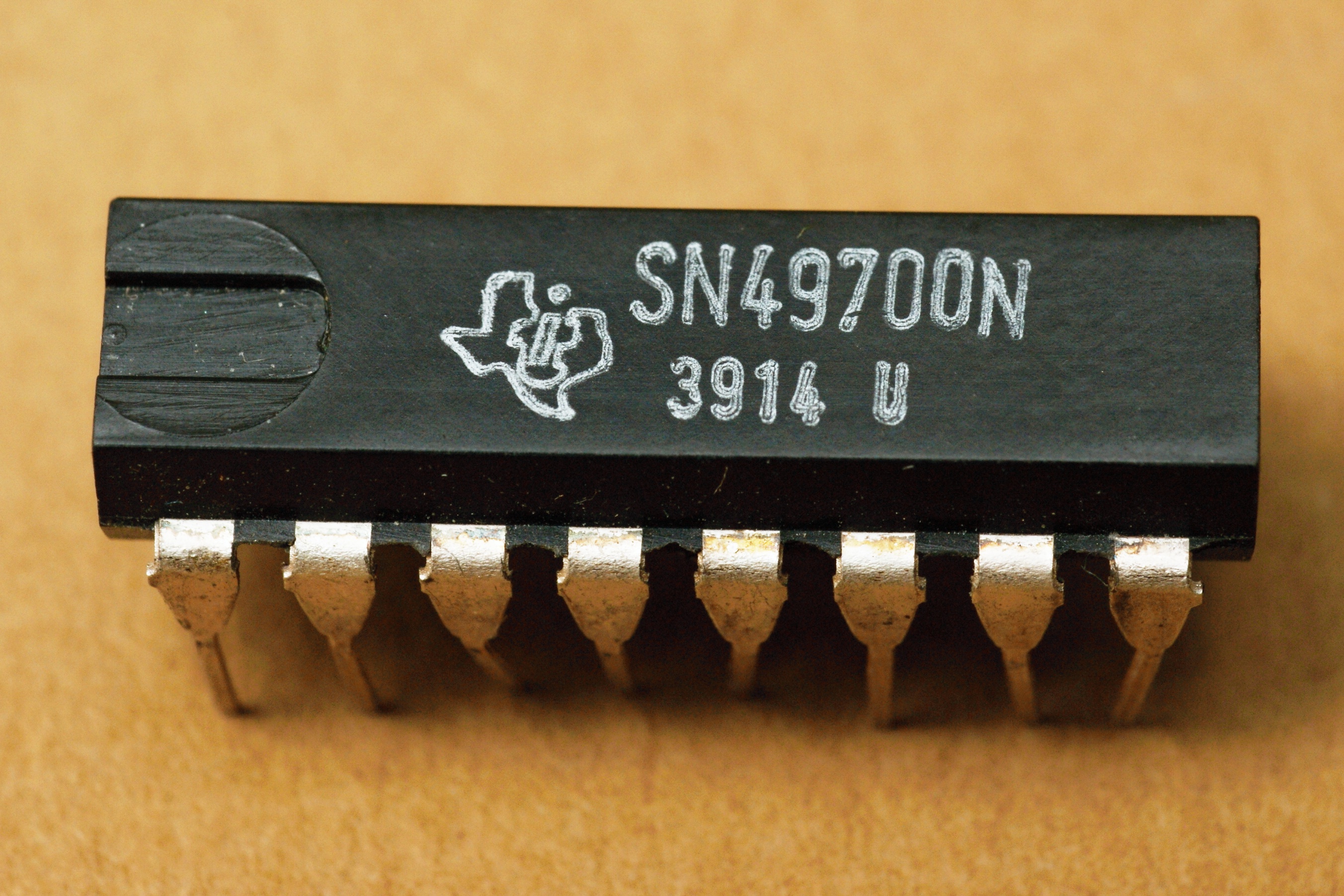

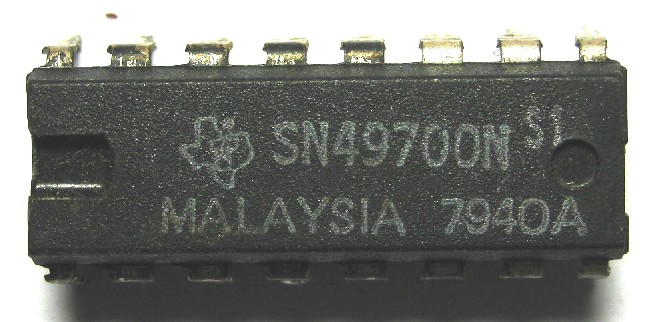

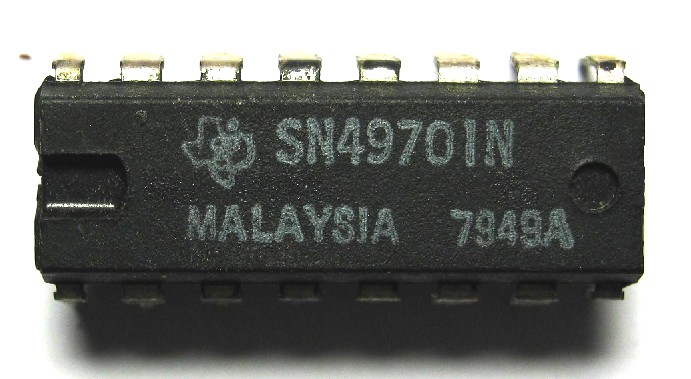

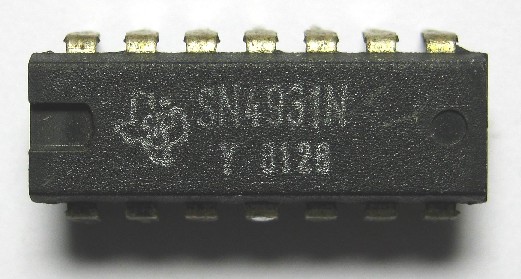

Вот что пишет сам Владимир - "SN4931N - 2х5И-НЕ, SN49700N - 2х2И-НЕ + 2х2ИЛИ-НЕ с ОК, SN49701N - 4 одновходовых усилителей с ОК, SN49LS703N - схема задержки. Данные были найдены в каком-то справочнике 80-х годов, цоколевок не было, неизвестно даже что это - ТТЛ, ДТЛ или еще что-нибудь..."

А вот что стало известно благодаря форумчанину Stealth с форума Портативное ретрорадио:

Технология TTL, напряжение питания +5В (+4,75В...+5,25В)

SN497xx и SN498xx являются вариантами SN49xx, отличаются температурным диапазоном:
SN49xx и SN497xx 0°C...70°C vs SN498xx -25°C...85°C

в справочных таблицах на эти микросхемы встречаются частоты 500kHz - 1 - 10 - 12,5 - 15 - 18 - 25 - 50MHz; и времена задержек/прохождения сигнала: 9ns/10,5ns/20ns

в таблицах упоминаются следующие модификации:
standard
low power Shottky
Shottky
low power
high speed
но данные приведены только для standard

совпадения номеров с SN74 попадаются, но только сами номера, а не тип,
например SN4930/SN49830 = 4x2И-НЕ, а SN7430 (155ЛА2) = 8И-НЕ

Складывается впечатление, что SN49 это какая-то вспомогательная серия для SN74; местами это явно следует из описаний.
