SN53/SN73xx

  Модифицированная диодно-транзисторная логика отличается от обычной диодно-транзисторной логики тем, что входной диодный клапан заменен в ней аналогичным клапаном, использующим вместо диодов эмиттерные повторители, благодаря чему такой клапан обеспечивает получение усиления по току, хотя и не имеет усиления по напряжению.

  Типичным примером схем МДТЛ являются цифровые интегральные схемы 53/73-й серии фирмы Texas Instruments.

 Основной схемой является клапанная схема И/ИЛИ, у которой входные диоды заменены эмиттерными повторителями на транзисторах типа p-n-p, а выходной диод заменен эмиттерным повторителем на транзисторе типа n-p-n.

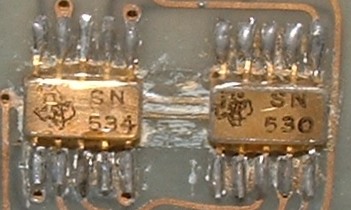

(фото Andrew Wylie / images courtesy of Andrew Wylie)

   Поэтому клапаны И/ИЛИ SN532 и SN534 обладают достаточно высоким входным и низким выходным импедансом, благодаря чему они имеют нагрузочный коэффициент на выходе -4, +4.

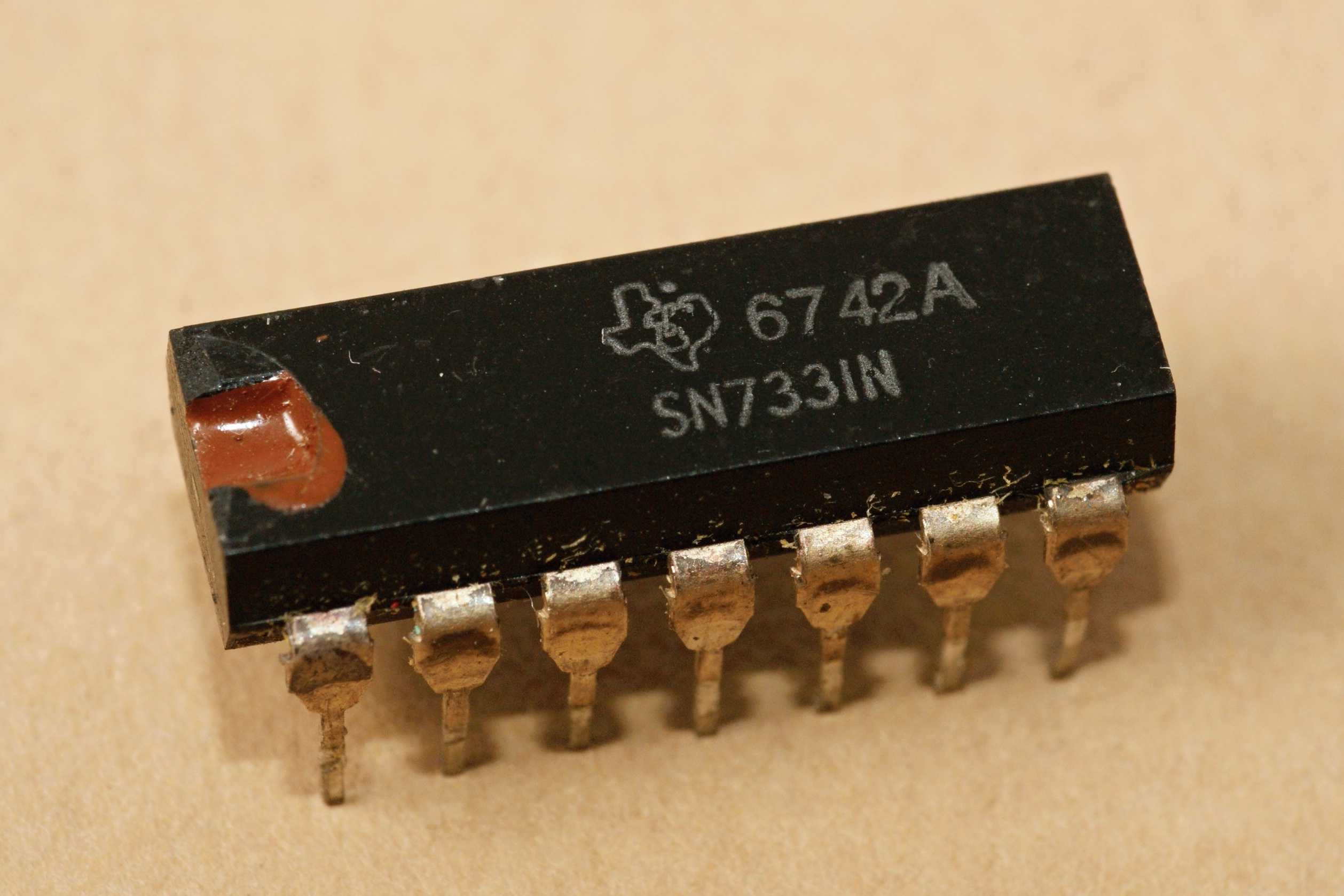

   Серия SN73 представляет собой гражданский вариант этих схем, с рабочим температурным диапазоном от 0 до +70° С.

Технические данные интегральных схем 53-й серии :

Модель Выполняемая функция Задержка распространения, нс Рассеиваемая мощность, мВт Примечание
SN530 Однофазный J-K триггер 45 27
SN5301 Однофазный J-K триггер 45 27
SN5302 Двойной J-K триггер 45 54
SN5304 Двойной J-K триггер с двойной установкой 45 54
SN531 Пятивходовый расширяемый клапан НЕ-И/НЕ-ИЛИ 25 10
SN5311 Двойной пятивходовый клапан НЕ-И/НЕ-ИЛИ 25 20
SN532 Пятивходовый клапан И/ИЛИ 5 10 Может использоваться как расширитель для SN531
SN533 Двойной трехвходовый клапан НЕ-И/НЕ-ИЛИ 25 20
SN5331 Тройной трехвходовый клапан НЕ-И/НЕ-ИЛИ 25 30
SN534 Двух- и трехвходовый клапан И/ИЛИ 5 20
SN535 Четверной инвертор 25 36
SN5360 Четверной двухвходовый клапан НЕ-И/НЕ-ИЛИ 25 40
SN5370 Двойной клапан «исключающее ИЛИ» 90 40
SN5380 Одновибратор 100 30

В схемах 53-й серии параллельно с входными транзисторами p-n-p типа включаются еще дополнительные транзисторы p-n-p типа, образованные переходами база - коллектор и коллектор - подложка транзисторов p-n-p типа.

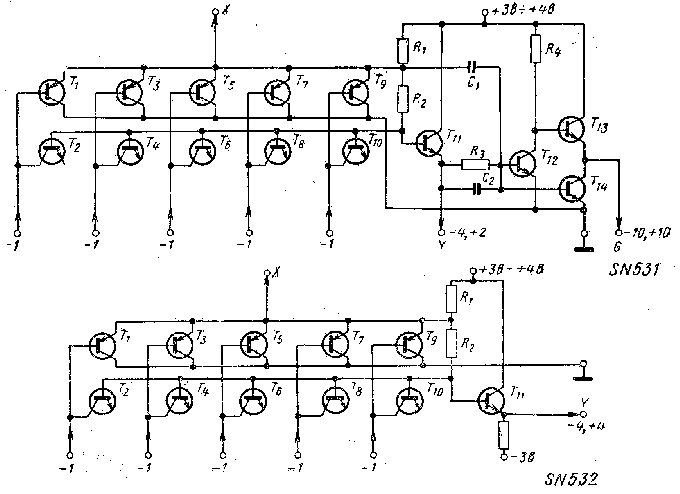

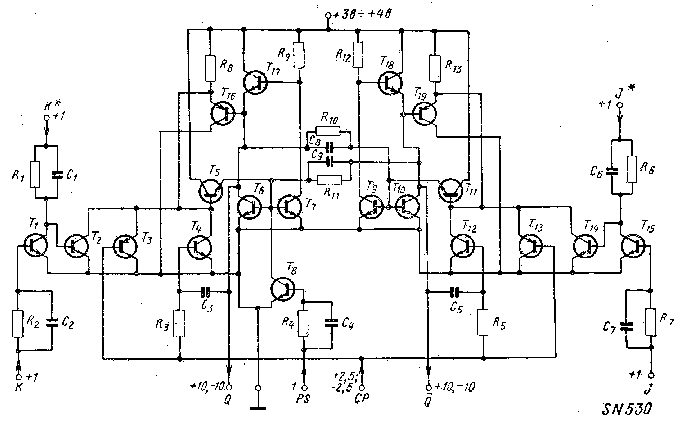

Типичные стандартные цифровые интегральные схемы модифицированной диодно-транзисторной логики 53-й серии фирмы Texas Instruments:

Если мы рассмотрим схему клапана И/ИЛИ типа SN532, то на сопротивлении R2 эти дополнительные транзисторы образуют такое добавочное смещение напряжения, что при подаче сигнала на любой из входов, выходной уровень на выходе Y окажется более отрицательным, чем входной. Поэтому число клапанов И/ИЛИ, которые могут быть включены последовательно в логической цепи, ограничивается падением выходного напряжения до уровня минимальной «1» при условии, что на вход цепи был подан нормальный сигнал логической «1». Предельное число этих клапанов логической цепи определяется питающим напряжением и при положительном напряжении питания +4 в равно 4. После этого в логическую цепь необходимо включить цифровую интегральную схему с усилением по напряжению, которая произведет формирование и восстановление уровней сигнала.

Особенностью клапанных схем И/ИЛИ типов SN532 и SN534 является наличие второго дополнительного источника питающего напряжения -3 в, обеспечивающего получение достаточно низкого выходного импеданса. Сопротивления резисторов R1, R2 и R3 клапана SN532 равны 2; 0,4 и 2 ком соответственно.

Цифровыми логическими схемами с усилением по напряжению являются клапанные схемы НЕ-И/НЕ-ИЛИ, из числа которых только схема SN531 является схемой единичного пятивходового клапана, а все остальные — многофункциональными.

Схемы 53-й серии используют общую главную матрицу интегральных компонентов, размер которой составляет всего 1,65x3,81 мм. Это позволяет изготовлять на кремниевой пластине диаметром 25 мм одновременно несколько десятков главных матриц интегральных компонентов, на которых затем в соответствии с характеристиками получившихся интегральных компонентов изготовляются те или иные интегральные структуры, обычно одинаковые для всей пластины.

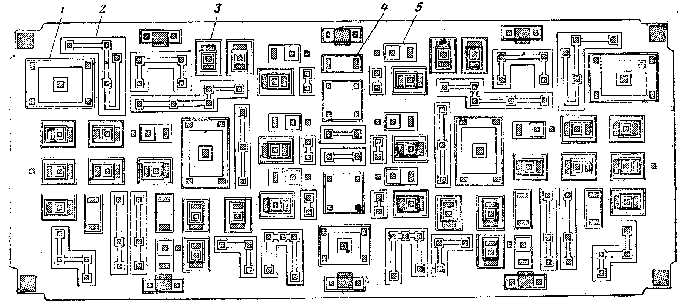

Главная матрица цифровых интегральных схем 53-й серии фирмы Texas Instruments:

1 — конденсатор; 2 — резистор; 3 — n-p-n транзистор; 4 — перемыкающий канал; 5 — p-n-p транзистор

После напыления соответствующих алюминиевых соединений пластину разделяют на отдельные структуры, которые монтируют затем в плоском коваровом корпусе. Главная матрица содержит конденсаторы, резисторы, транзисторы типов n-p-n и p-n-p и перемыкающие каналы. Несмотря на малые размеры главная матрица 53-й серии содержит 69 компонентов: 28 транзисторов типа n-p-n; 10 транзисторов типа p-n-p (с общим коллектором - подложкой); 5 конденсаторов общей емкостью 115 пф (которые могут также служить перемыкающими каналами); 26 резисторов общим сопротивлением 70 ком (резисторы имеют до 4 отводов). Кроме того, матрица имеет 13 перемыкающих каналов. В некоторых случаях в качестве конденсаторов используются n-p-n транзисторы, при этом два транзистора соединяются таким образом, что одна обкладка конденсатора образуется параллельно соединенными базовыми выводами, а другая — параллельно соединенными эмиттерными и коллекторными выводами.

Интегральные компоненты на главной матрице изготовляются методом трехкратной диффузии и изолированы друг от друга, за исключением транзисторов типа p-n-p, у которых общим коллектором является подложка p-типа. Во время первой, коллекторной, диффузии n-типа изготовляются коллекторы n-p-n транзисторов, базы p-n-p транзисторов, изолирующие области резисторов, а также области конденсаторов и перемыкающих каналов.

  Чтобы базовая область транзистора p-n-p получилась достаточно тонкой, первая диффузия разделяется на два этапа; при этом база транзистора p-n-p изготовляется во время второго этапа диффузии, в то время как все остальные перечисленные части компонентов изготовляются во время первого и второго этапов. Благодаря этому сопротивление насыщения n-p-n транзисторов получается достаточно малым, а усиление по току p-n-p транзисторов - достаточно большим.

Во время второй, базовой, диффузии p-типа формируются базы n-p-n транзисторов, эмиттеры p-n-p транзисторов, резисторы и области конденсаторов.

Во время третьей, эмиттерной, диффузии n+-типа изготовляются эмиттеры n-p-n транзисторов, коллекторные контактные кольца n-p-n транзисторов, области перемыкающих каналов с малым сопротивлением и области конденсаторов.

В результате, несмотря на сравнительную простоту применяемых технологических процессов и большое разнообразие используемых элементов, достигается экономичное изготовление интегральных компонентов с хорошими характеристиками.

Система цифровых логических элементов МДТЛ 53-й серии фирмы Texas Instruments обеспечивает создание цифровых систем с частотой синхронизации до 5 Мгц, при этом возможность использования цифровых логических схем с ослаблением по напряжению, имеющих задержку распространения всего в 5 нсек, обеспечивает создание быстродействующих логических цепей без изменения фазы сигналов, отличающихся по сравнению с другими системами исключительной логической гибкостью.

Большим достоинством МДТЛ схем 53-й серии является также наличие большого количества разнообразных многофункциональных интегральных схем. Кроме того, использование главной матрицы позволяет также легко создавать различные полузаказные цифровые интегральные схемы, необходимые для данного конкретного применения.

Как и большинство цифровых интегральных схем для аэрокосмических ЦВМ, схемы 53-й серии могут работать при температурах от —55 до +125° С и выдерживают все требования, предъявляемые к подобным схемам с точки зрения механической прочности. Это обеспечивает их широкое использование в аэрокосмических цифровых системах.

В 1966 году оптовая цена на микросхемы этой серии составляла от 7,70 до 15,50 долларов за штуку, в зависимости от типа.

Источники:

1. Рекомендации по созданию узлов и блоков на твердых схемах. - 1964.
2. В.М. Долкарт, Г.Х. Новик, И.С. Копытин. Микроминиатюрные аэрокосмические цифровые вычислительные машины. Издательство "Советское Радио". Москва - 1967.
