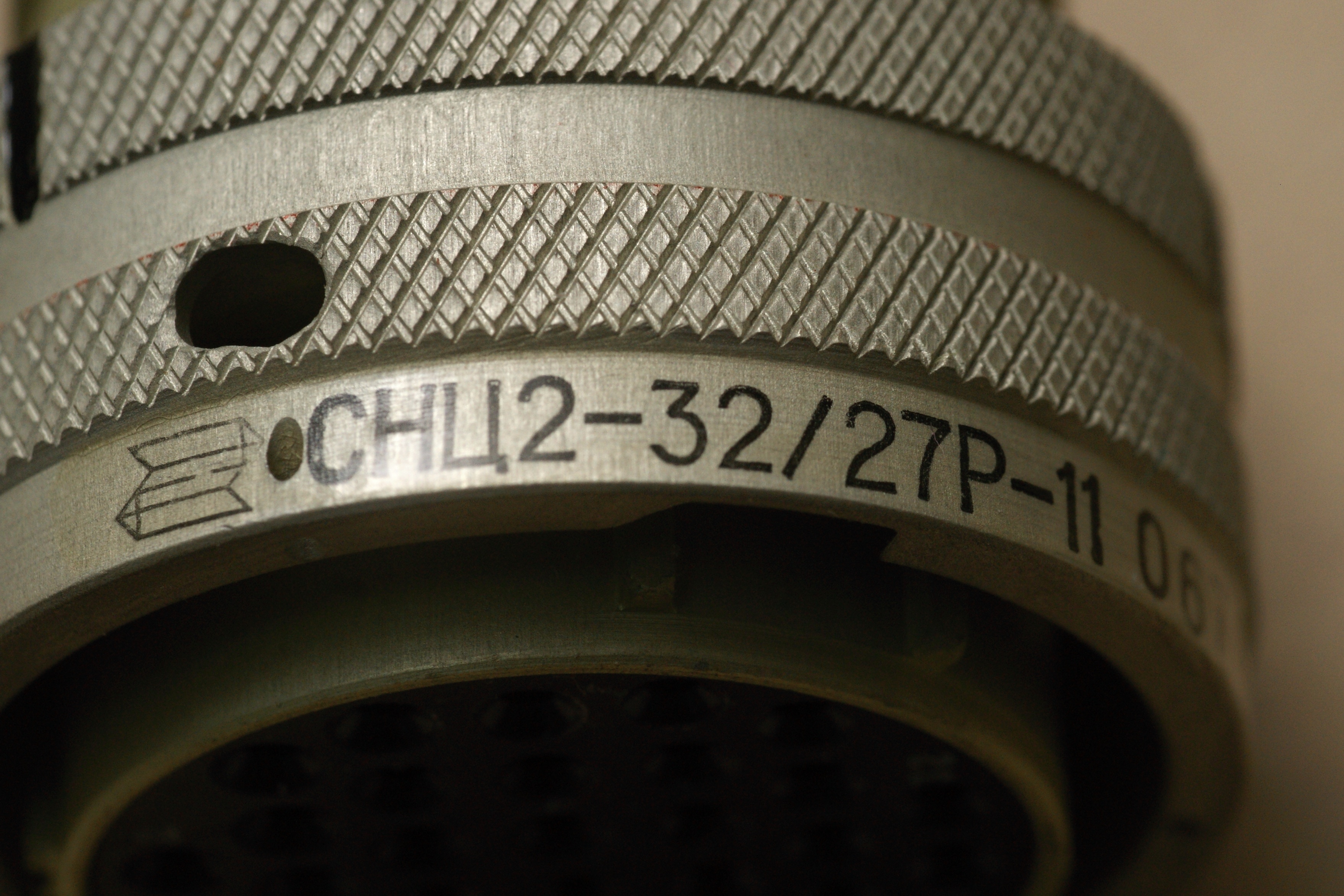

разъём СНЦ2-32/27Р-11

Разъемы (С)пециального применения, (Н)изкочастотные, (Ц)илиндрические, (2)ая разработка. Дальше уже подробности конкретного исполнения - количество контактов, условный размер, (Р)озетка, (11) - кабельная без кожуха. Справочный лист на них.

Это ранний вариант известных авиационных соединителей СНЦ23. Они могли работать в условиях не выше +100°С, кратковременно до +200°С (у СНЦ23 до +155°/+250°С). Видимо, поначалу не смогли подобрать достаточно теплостойкие материалы. А ещё, в СНЦ2 были только розетки. В остальном отличий нет.

Производитель - завод "Исеть", г. Каменск-Уральский. Сейчас они встречаются довольно редко. К 1988 году они уже исчезли из отраслевых каталогов, вероятно выпуск был прекращён.

Появление этих разъёмов небезынтересно. Из историографии завода "Исеть":

   "Приказом МЭП №59 от 21 февраля 1973 г. Каменск-Уральский завод штепсельных разъемов специализирован по производству новых штепсельных разъемов, разрабатываемых в соответствии с совместным приказом МАП и МЭП № 233/357 на базе лицензии, закупленной у французской фирмы «Дойч».
   Основная история завода началась с момента разработки и организации серийного производства разъемов (соединителей) по указанному приказу. Специалисты завода: В.А. Радзевич - директор завода с 1973 по 1977 г., В.Н. Тимошин - начальник конструкторского отдела, В.П. Медведев - главный технолог, В.В. Опарышев - главный инженер СКТБ. Они непосредственно принимали участие в разработке технической документации с учетом возможности крупного серийного производства. Это были серии соединителей нового поколения типа СНЦ23; СНЦ22; СНО49, СНО50; ОНЦ-БГ-3 и ряд других, разработанных на их базе для комплектации авиационно-космической и ракетной техники четвертого поколения."

Вероятно, СНЦ2 были одним из начальных шагов этой истории.

Отмечу любопытный факт - с таким же названием в России выпускают (выпускали?) ещё как минимум два типа разъёмов, совершенно иных. Так, завод "Копир" делает СНЦ2 пушпульного сочленения, а курский завод "Хорс" шахтные взрывозащищённые СНЦ2.

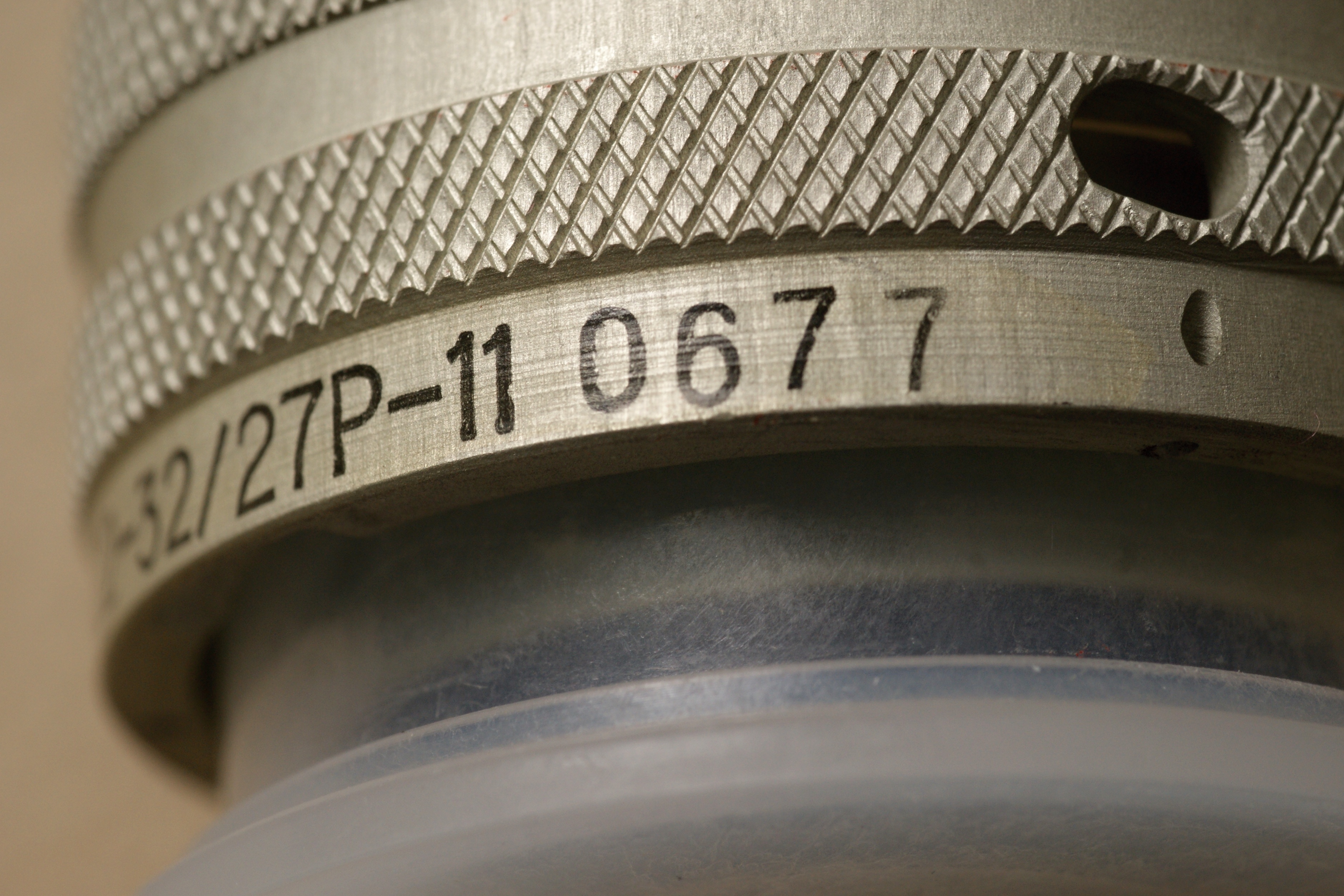

разъём СНЦ2-32/27Р-11

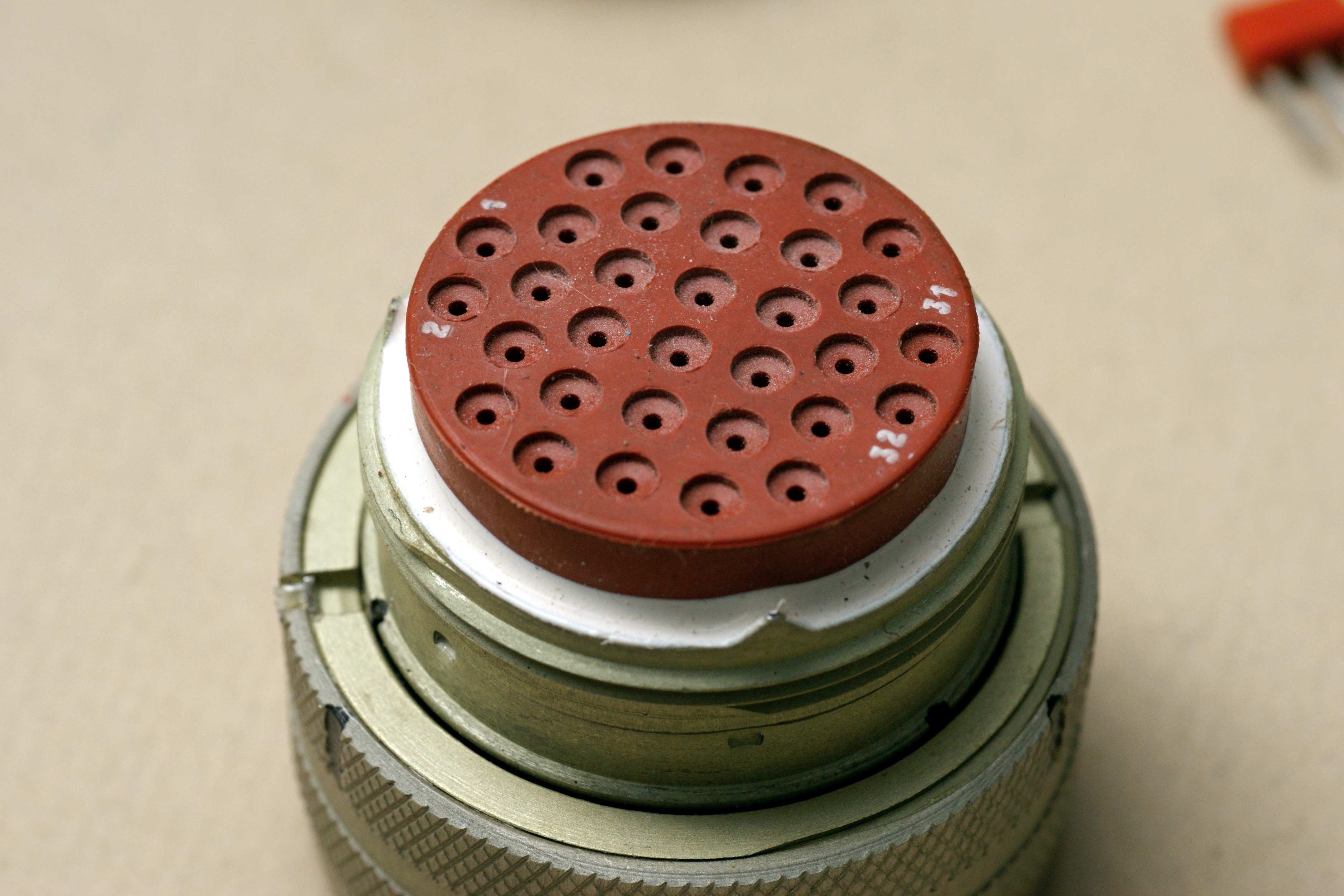

разъём СНЦ2-32/27Р-11

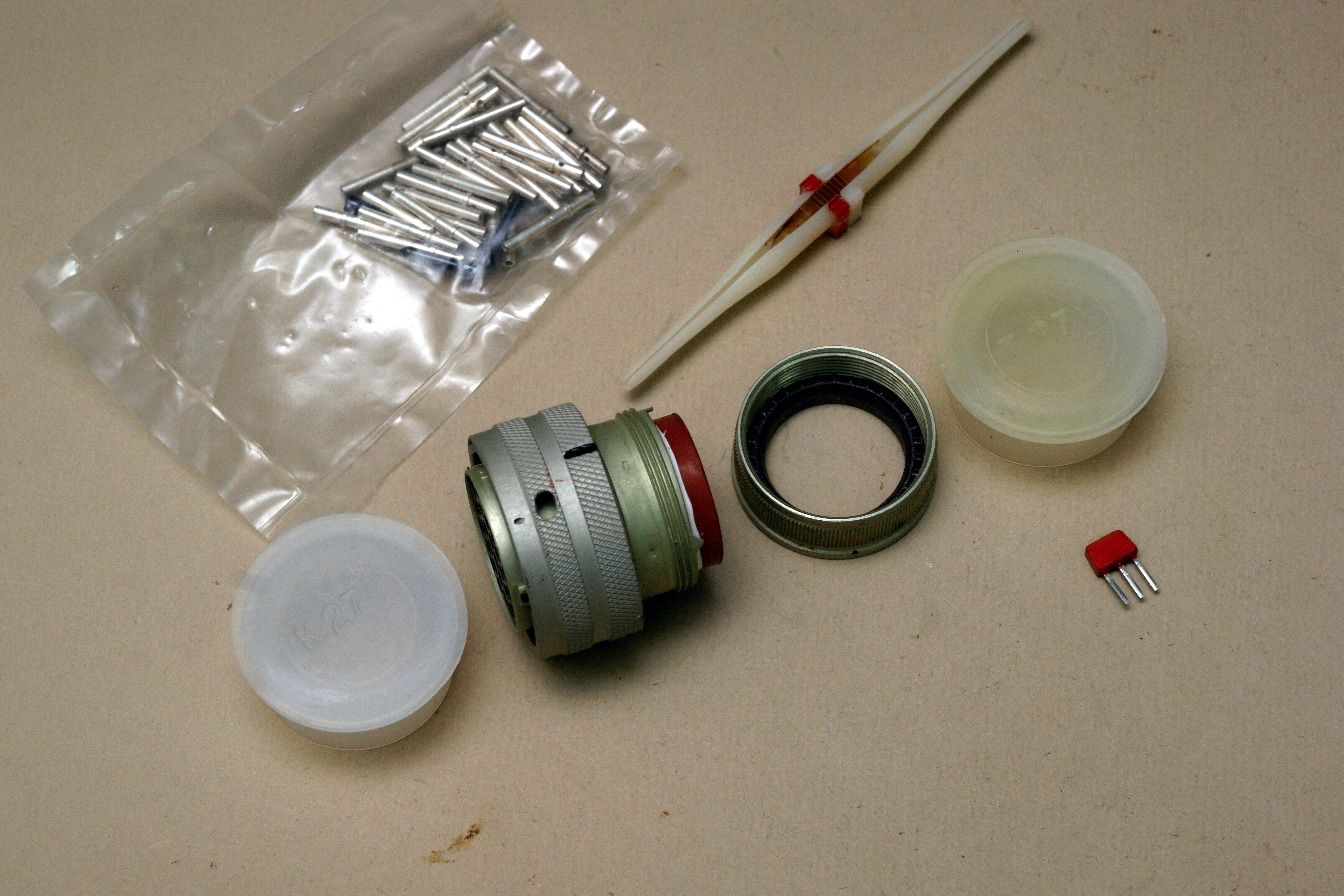

разъём СНЦ2-32/27Р-11

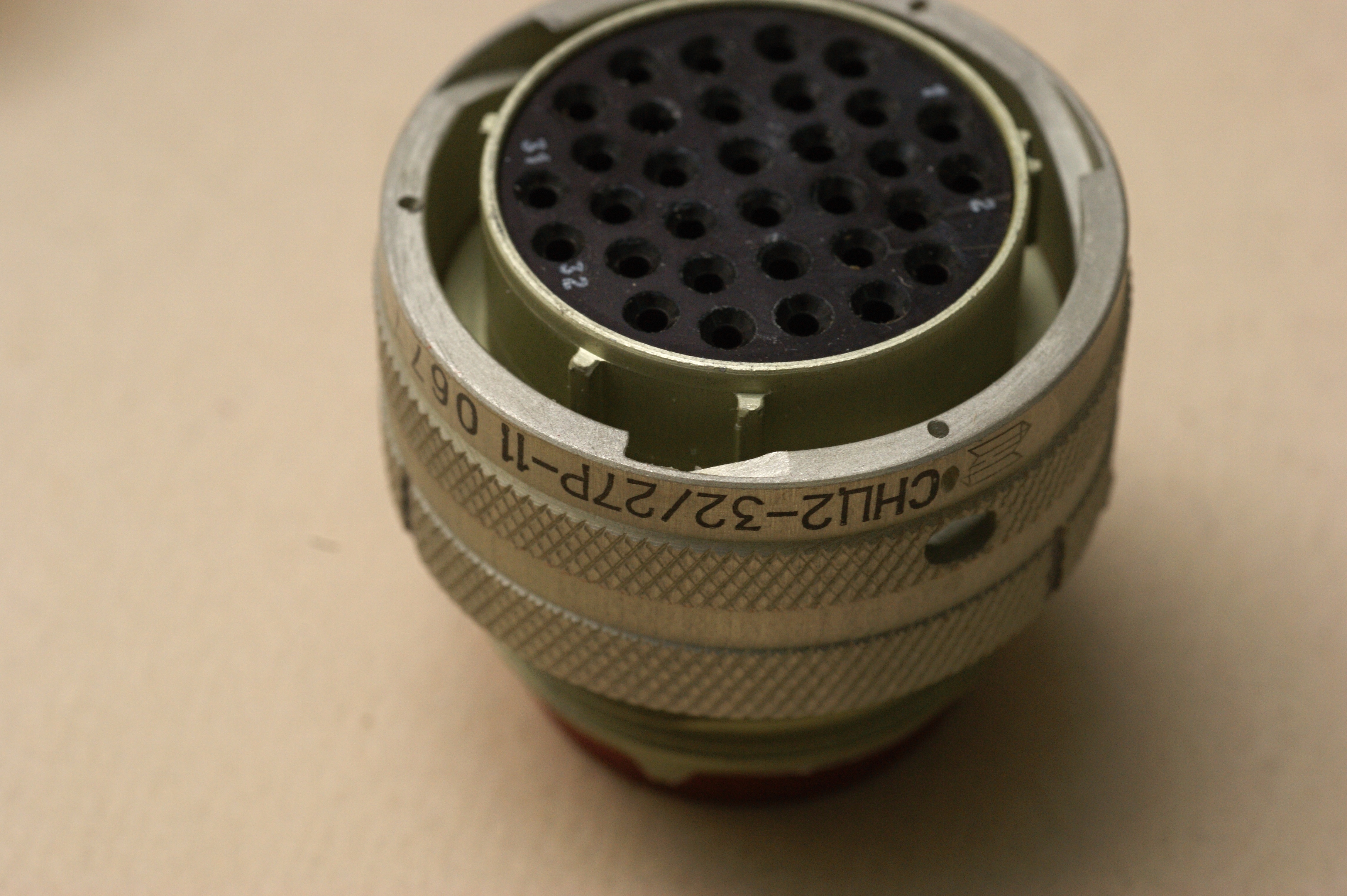

разъём СНЦ2-32/27Р-11

Источники:

1. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
