СП3-10

резистор СП3-10ам

Переменные однооборотные композиционные (лакосажевые) сопротивления экранированной конструкции.

Насколько я понимаю, конструктивно это "наследники" переменных резисторов типа СП. Видимо, были разработаны для расширения функциональной линейки переменных сопротивлений и включают в себя три подвида:
  - СП3-10а - сдвоенные, с концентрическими валами (управление каждым резистором независимое), ось по старой системе обозначений ОП-1 (Ось Полая, 1й тип; по новой системе это ВП-1) с длинами вала 20-32-40мм;
  - СП3-10б - одинарный, с двухполюсным выключателем, ось ОС-1 или ОС-5 с длиной вала 20-32-40-60-80мм (Ось Сплошная; по новой системе это ВС-1 или ВС-3)... резисторы с осью 80 мм я никогда не встречал; они должны выглядеть довольно причудливо;
  - СП3-10в - сдвоенные, с концентрическими валами (управление каждым резистором независимое) и двухполюсным выключателем, ось ОП-1 (ВП-1) с длиной вала 20-32-40мм.

Производитель - 1-ый Московский завод радиодеталей.

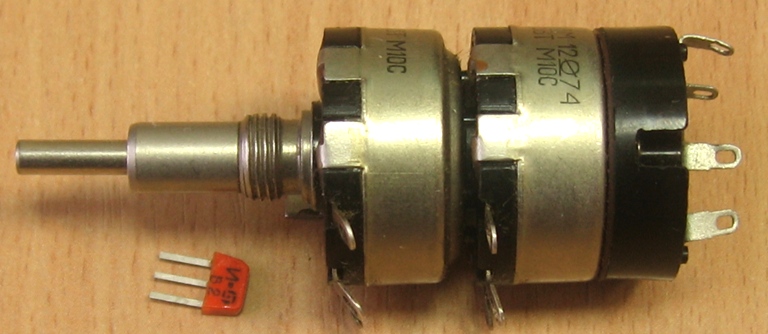

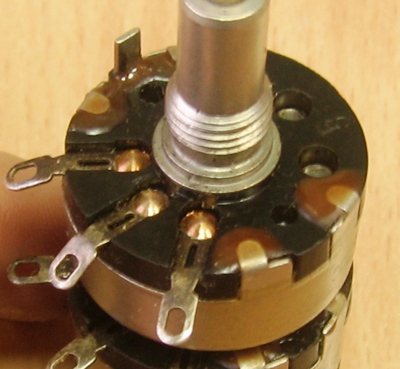

резистор СП3-10вм

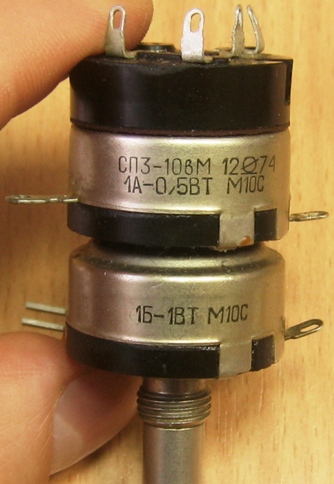

Резисторы в спарке были независимы друг от друга, поэтому встречаются достаточно экзотичные сочетания; к примеру, резисторы разной мощности и/или с разной кривой зависимости.

резистор СП3-10вм

Основные параметры

Диапазон номиналов 470 Ом...4,7 МОм
Максимально допустимая рассеиваемая мощность - 0,25...2 Вт
Кривые зависимости сопротивления - А (линейная), Б (логарифм) и В (антилогарифм)
Начальный скачок сопротивления - 1,5% для линейных резисторов и 10% для нелинейных
ЭДС шумов - не более 10 мкВ/В для резисторов сопротивлением до 220 кОм, и 40 мкВ/В для более высокоомных
Напряжение шумов перемещения - не более 50 мВ
Температурный коэффициент сопротивления +10...+20х10-4 1/°С
Механический угол поворота подвижной системы 280°
Угол поворота подвижной системы, необходимый для срабатывания выключателя, не более 50°
Интервал рабочих температур от -60 до +100° С
Гарантируемое количество циклов перемещения подвижной системы - 12500
Переходное сопротивление контактов выключателя не более 0,04 Ом
Износоустойчивость выключателя 5000 переключений

Справочные листы на них из отраслевого справочника - старый вариант 1965 года, модернизированные 1972го и 1984 года, версия 1 и версия 2 (параметры несколько отличаются; полагаю, это потому что одни данные на резисторы общегражданского исполнения, а другие на военные).

Старый вариант, без буквы М, немодернизированный, встречается весьма редко. Они имеют незначительные отличия в параметрах эксплуатации, так у старых допустимое давление до 5 мм рт. ст., у новых до 0,05 мм рт ст; у нового варианта выше виброустойчивость (до 15g в более широком диапазоне частот, против 10g) и влагоустойчивость (причем при воздействии влаги изменение сопротивления сместилось в положительную сторону); а также (возможно) изменена конструкция поворотной системы, поскольку у старого варианта полный угол поворота оси 290°, а у нового - 280°.

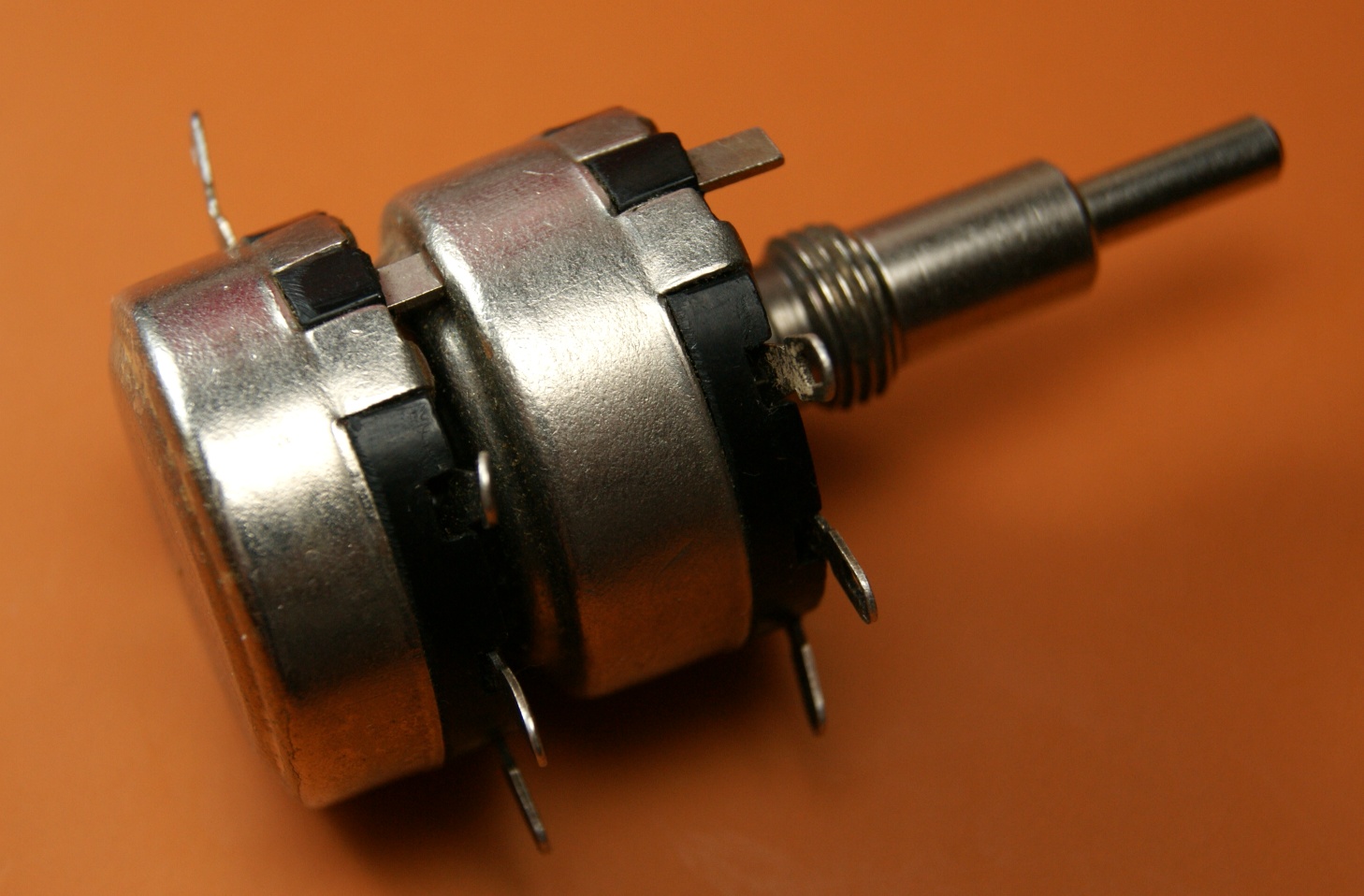

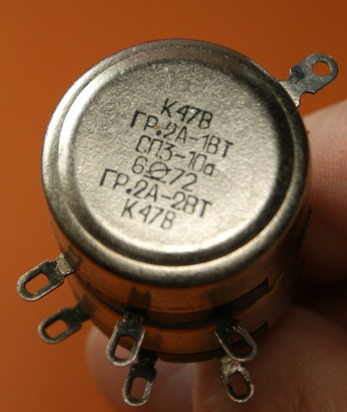

резистор СП3-10а

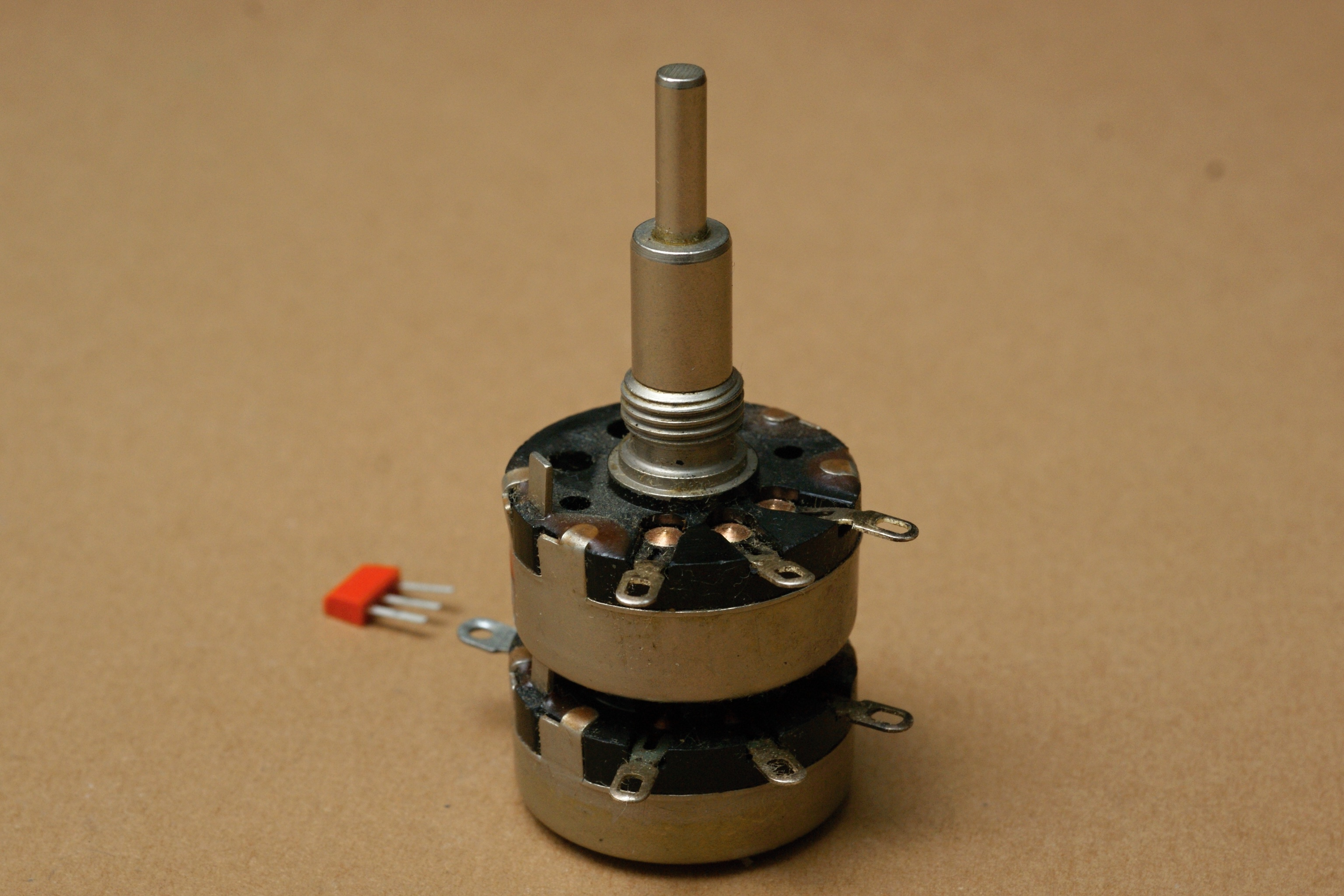

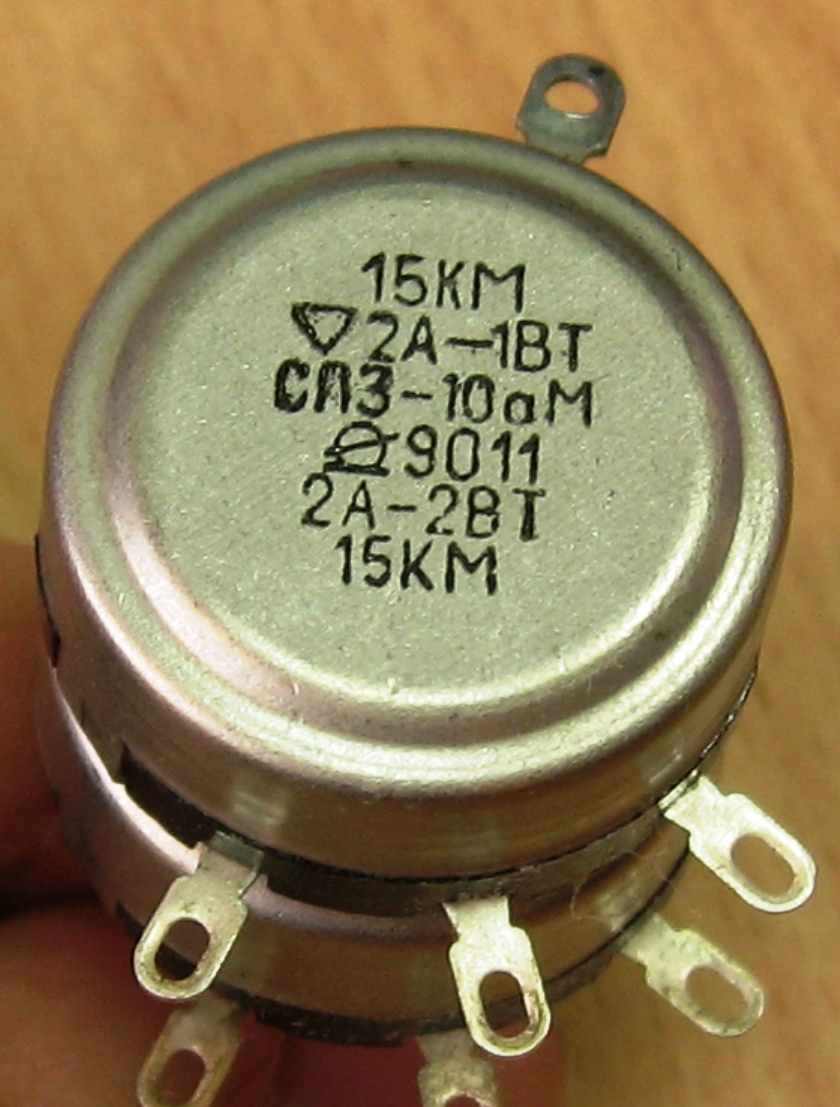

резистор СП3-10ам

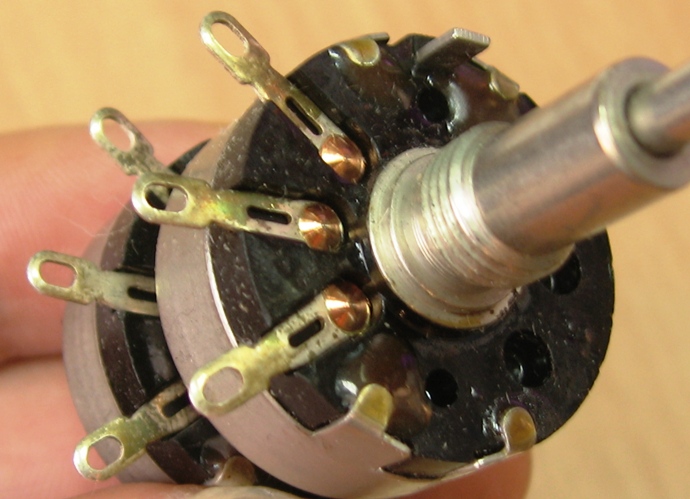

резистор СП3-10ам

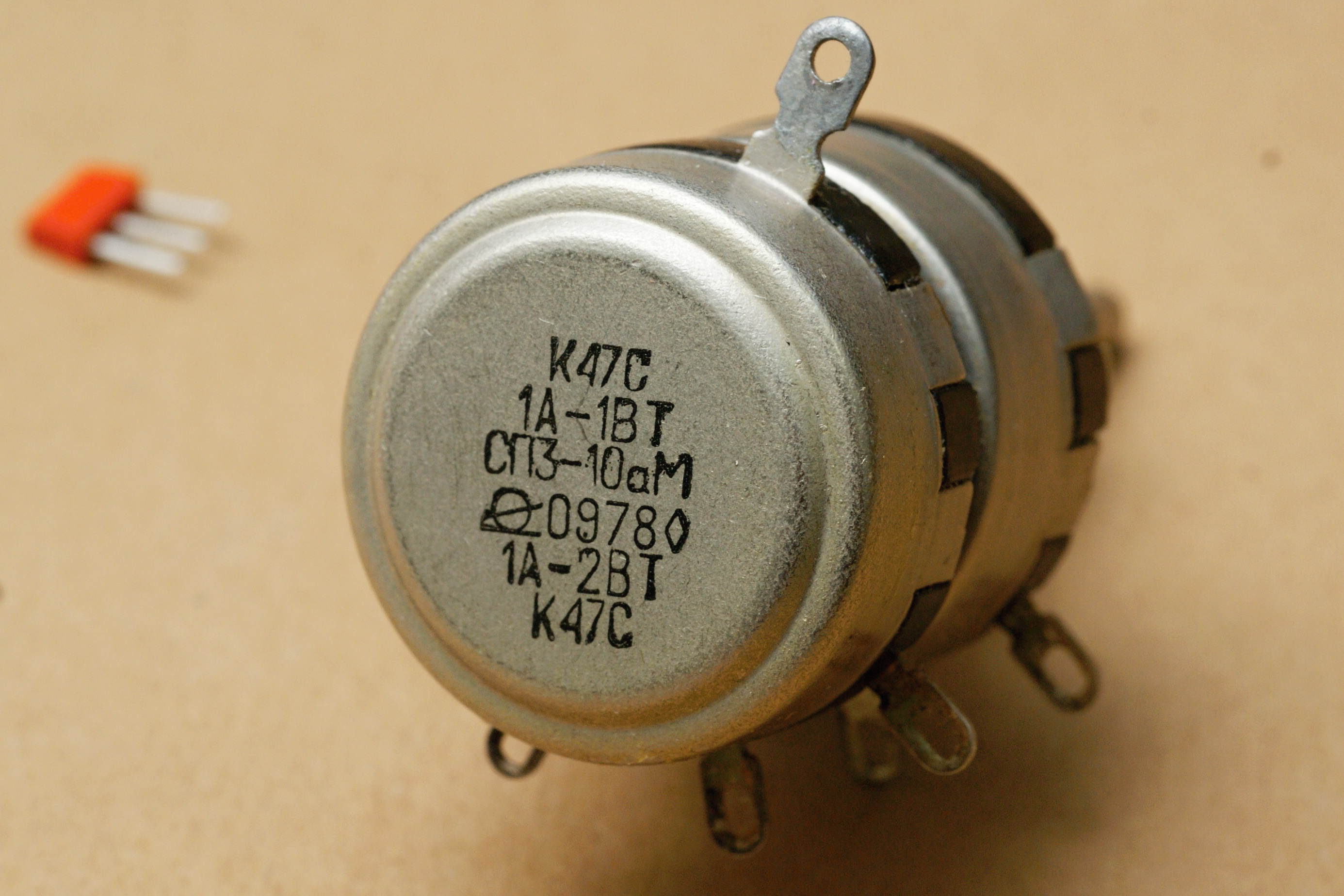

резистор СП3-10ам

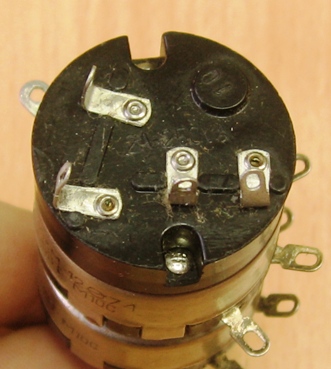

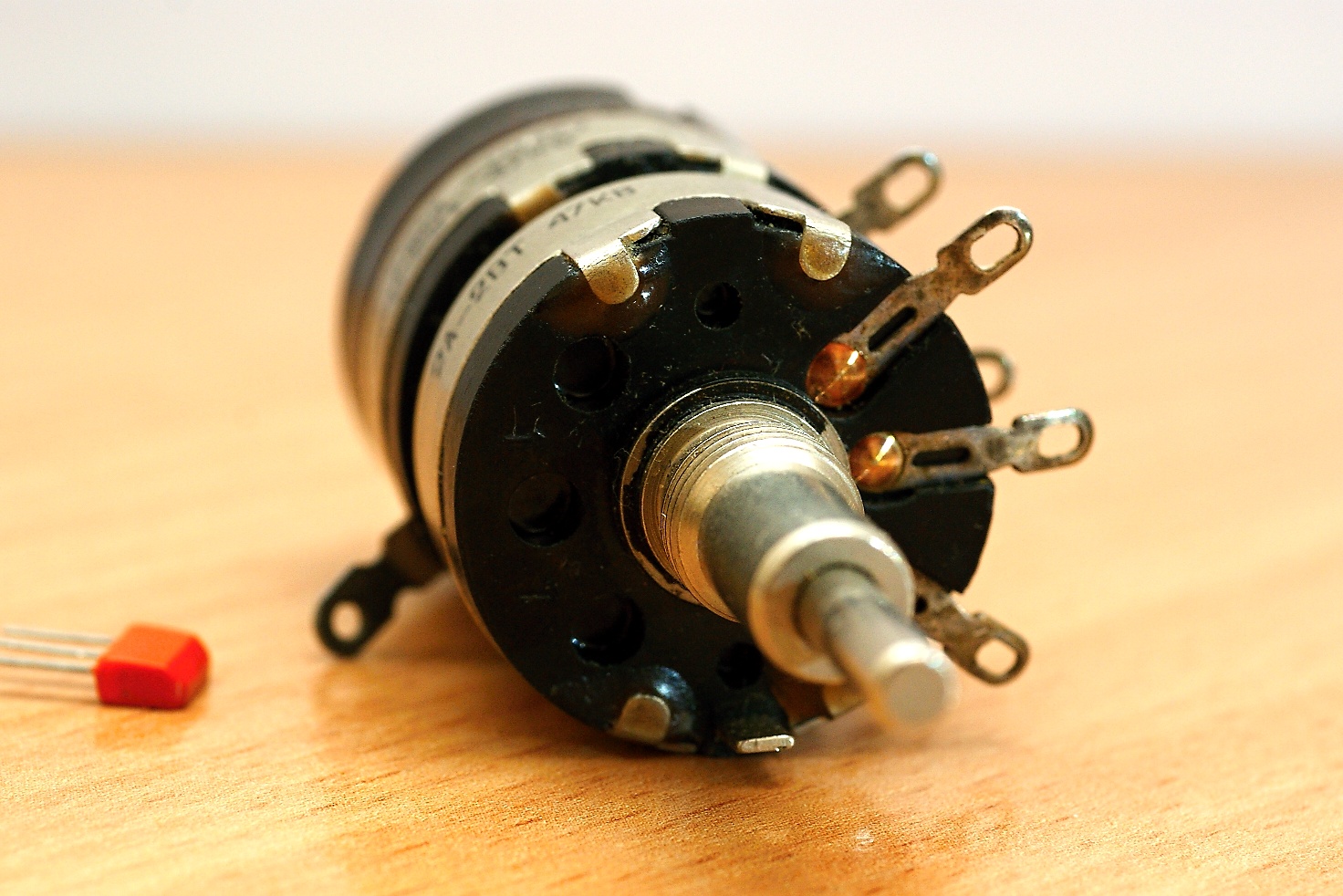

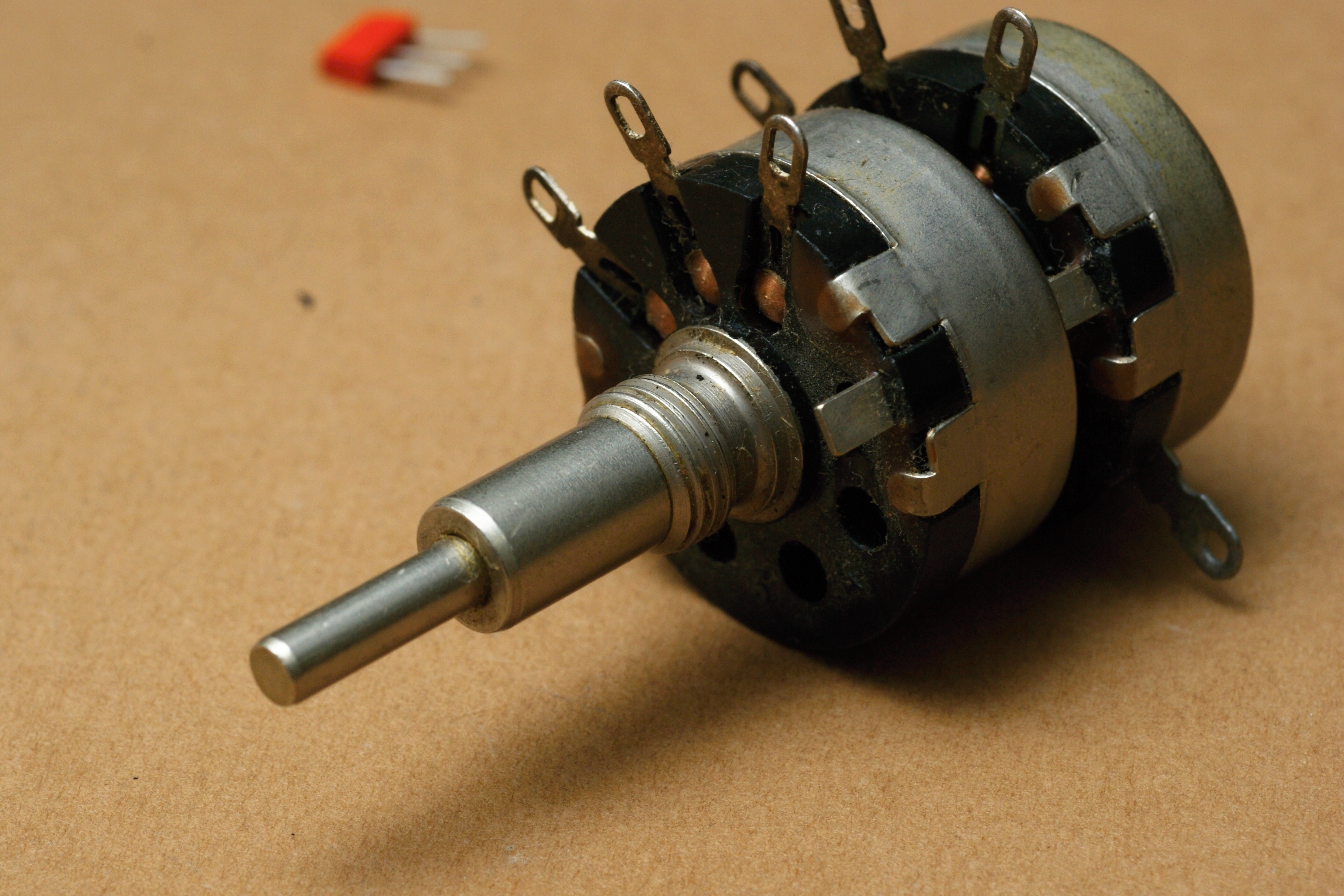

резистор СП3-10вм

резистор СП3-10вм резистор СП3-10вм

резистор СП3-10вм

Источники:

1. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
2. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972.
3. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
4. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
5. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017)
6. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
7. Иванов Д.М. Переменные резисторы / Д.М. Иванов, В.В. Стальбовский, И.И. Четвертков. – М. : Энергия, 1982
8. Резисторы. Резисторы переменные. Группы 6030, 6040, 6050. РМ 11 074.022.2-84. Сборник справочных листов. Издание официальное. ВНИИ "Электронстандарт", 1985.
9. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
10. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
11. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
