СП3-33

Я думаю, эти резисторы знакомы всем, имеющим отношение к отечественной электронике. В 80-х годах, да и позже, они были основными переменными сопротивлениями, применяемыми в различной бытовой аппаратуре. Но что-нибудь необычное можно найти и среди них.

Технически это переменные однооборотные композиционные сопротивления, имеющие варианты мощностью 0,125 и 0,25 Вт, с кривыми зависимости А, Б, В и даже С.

Помимо различий в электрических параметрах, они имели огромное количество конструктивных подвидов. В справочниках приводится 57 разновидностей! Это рекордное разнообразие для нашей промышленности. Но и это ещё не всё, были и варианты, не вошедшие в справочники...

Их конструктив был сделан по модульному принципу, когда из отдельных готовых резисторных блоков собирались различные сочетания (от 1 до 4 блоков в одном резисторе), что и позволило иметь такое разнообразие. Более того, как я понимаю, по такому же принципу собирались и сами блоки - из унифицированных частей, меняя лишь их наборы, подобно конструктору. Хорошее решение для массового производства.

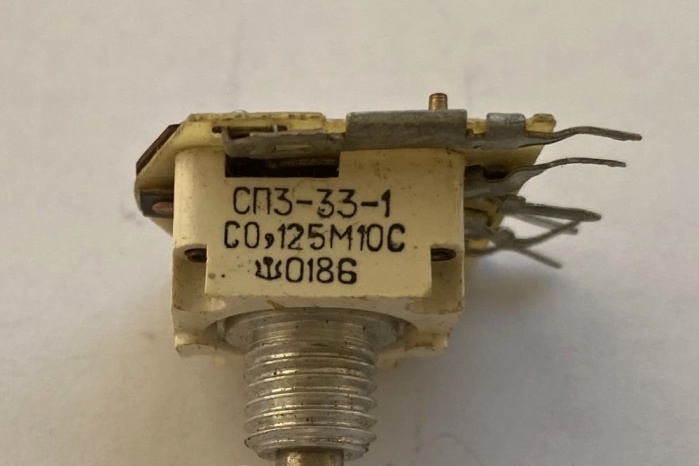

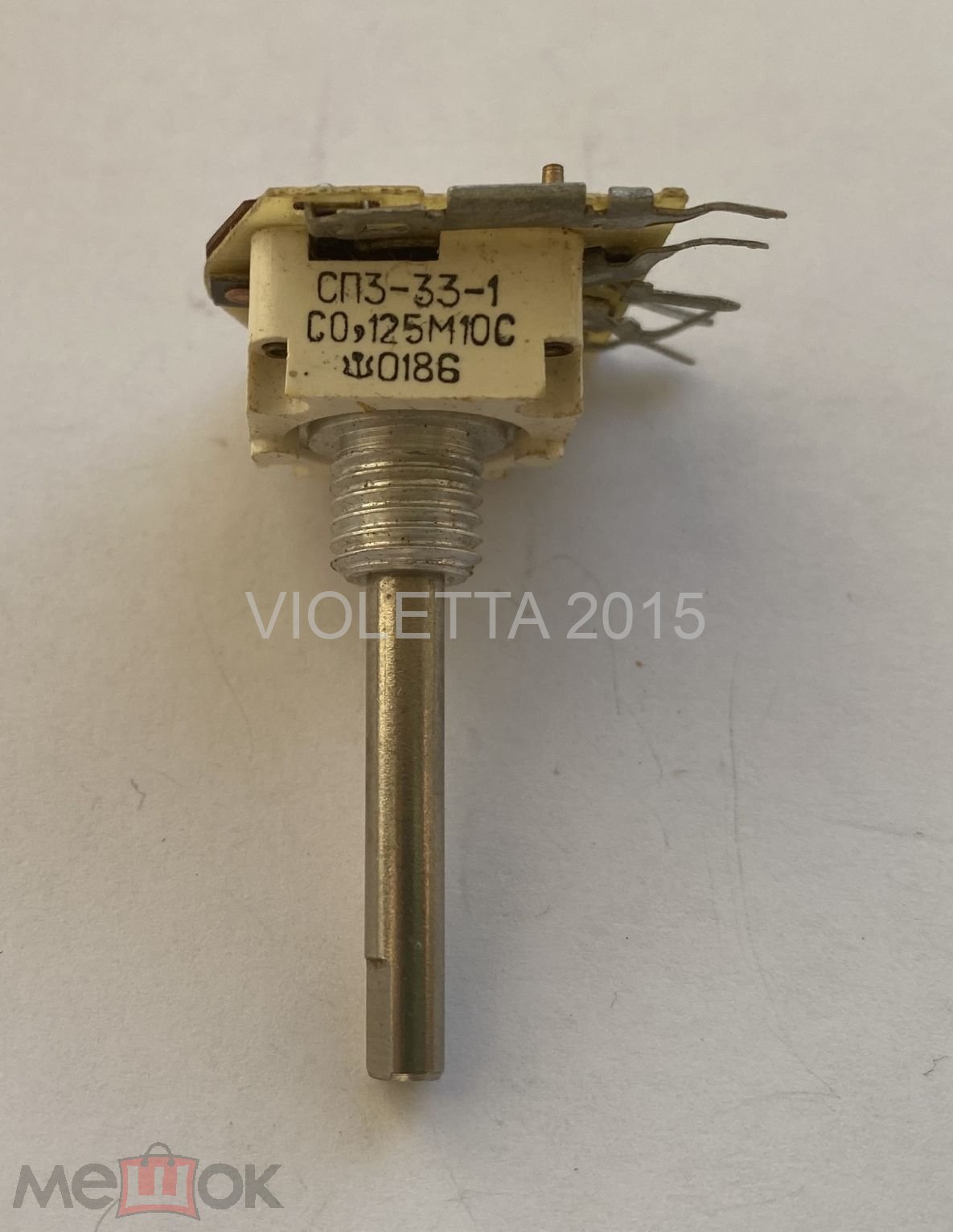

Любопытна система обозначения. Поначалу подвиды обозначались буквами - СП3-33А, СП3-33Б и т.д. Но скоро дошли до буквы Ц, и это был далеко не предел, так что в 80-х годах появились и цифровые разновидности, от СП3-33-1 до СП3-33-50. Причем некоторое время резисторы обоих систем выпускались одновременно.

Однако старые быстро сошли со сцены - уже в справочнике 1984 года варианты с буквенным обозначением, а также СП3-33-1 ... СП3-33-13 помечены, как снятые с производства.

Справочные листы на них из отраслевого справочника - варианты 1976, 1984 и новый, 1992го года.

Производители - Пружанский завод радиодеталей (г.Пружаны, Белоруссия) и Козьмодемьянский завод "Потенциал", он же позднее ОАО "Потенциал" (г.Козьмодемьянск, респ. Марий Эл). Ныне завод полностью перепрофилирован, и вместо резисторов выпускает бытовые розетки и выключатели...

Основные параметры

Диапазон номиналов 100 Ом...4,7 МОм для линейных резисторов и 1 кОм...2,2 МОм для нелинейных
Максимально допустимая рассеиваемая мощность - 0,125, 0,25 Вт
Кривые зависимости сопротивления - А (линейная), Б (логарифм), В (антилогарифм) и С (специальная)
Разбаланс сопротивления - не более 2 дБ
ЭДС шумов - не более 10 мкВ/В для резисторов сопротивлением до 68 кОм и 15...40 мкВ/В для более высокоомных (в зависимости от номинала и функциональной характеристики)
Напряжение шумов перемещения - не более 47 мкВ
Температурный коэффициент сопротивления +1000...+1500х10-6 1/°С
Механический угол поворота подвижной системы 320°
Угол поворота подвижной системы, необходимый для срабатывания выключателя, не более 80°
Интервал рабочих температур от -45 до +70° С
Переходное сопротивление контактов выключателя не более 0,06 Ом; переключателя не более 5 Ом
Износостойкость резисторов / выключателя / переключателя - не менее 25000 / 10000 / 20000 циклов
Минимальная наработка - 5000 ч для старых вариантов и 15000 ч для новых

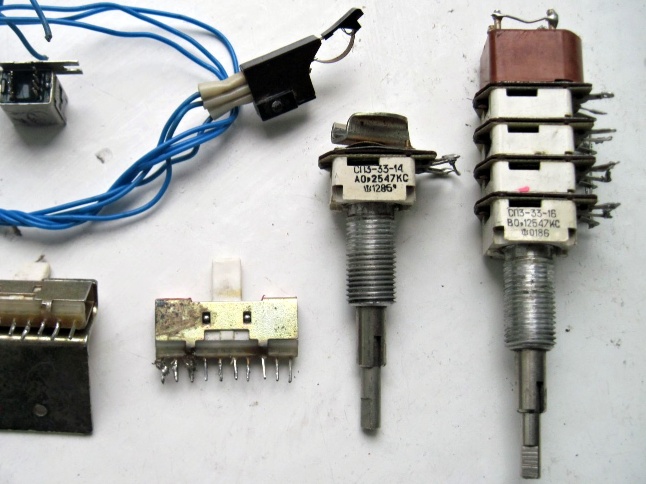

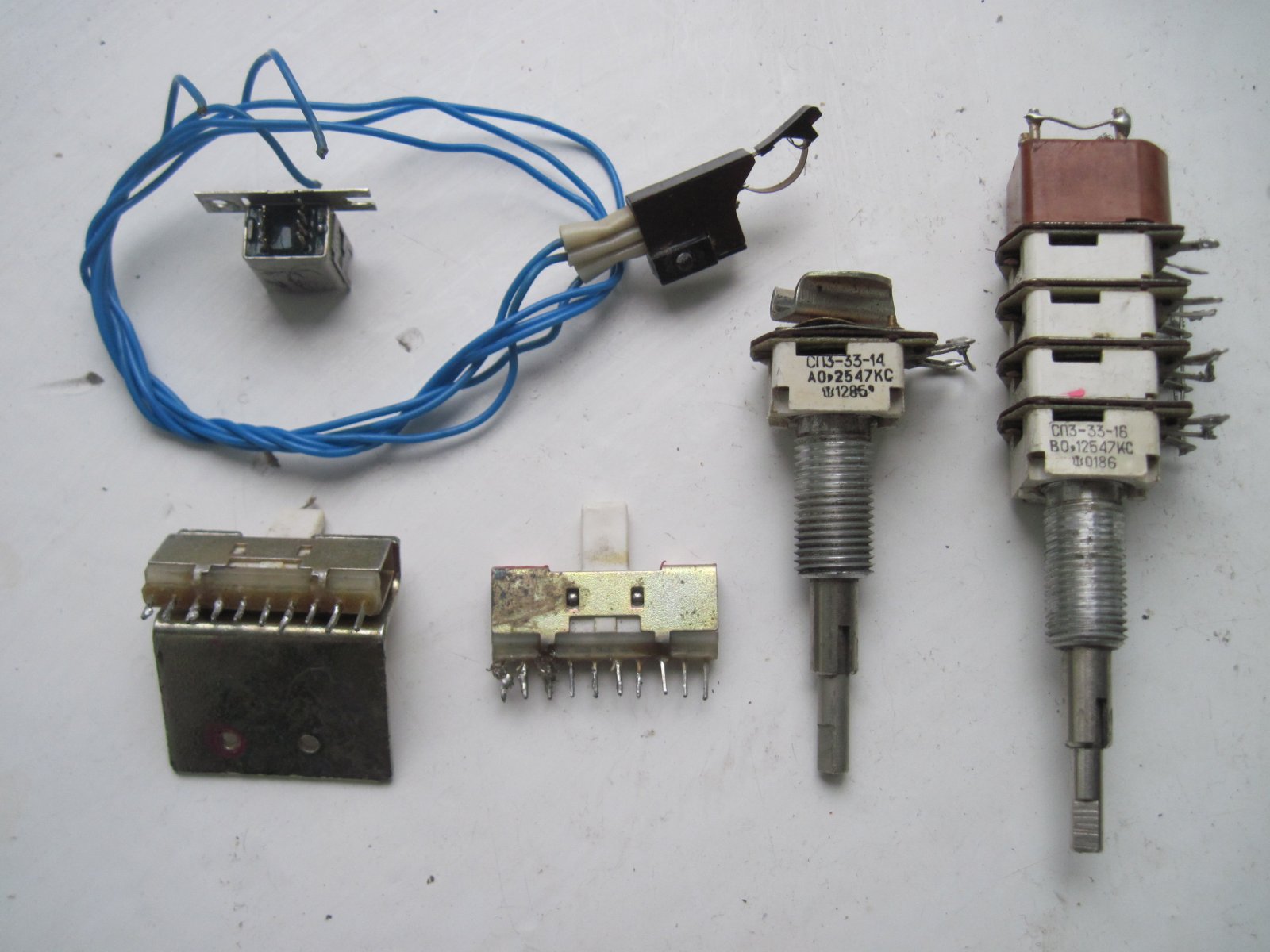

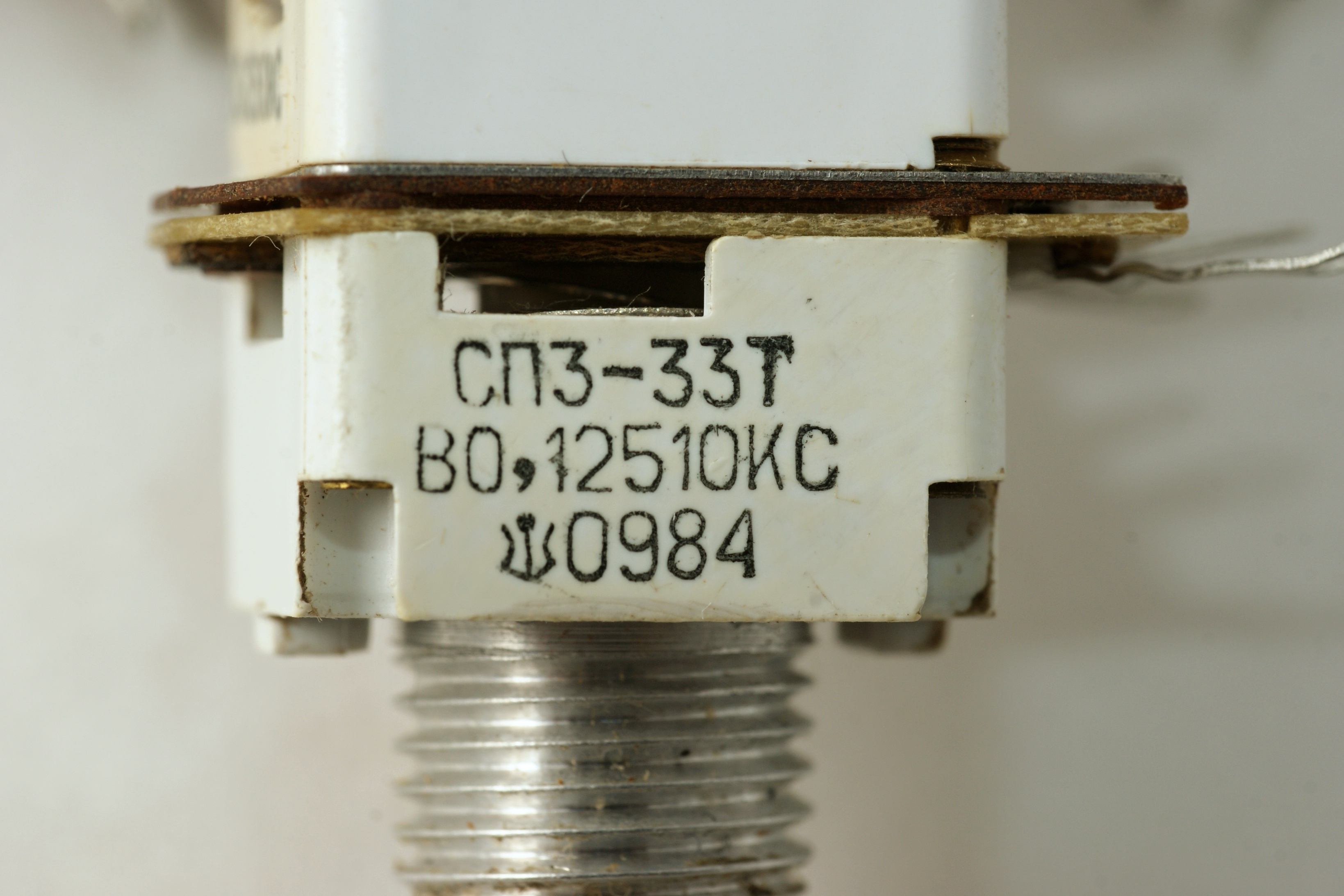

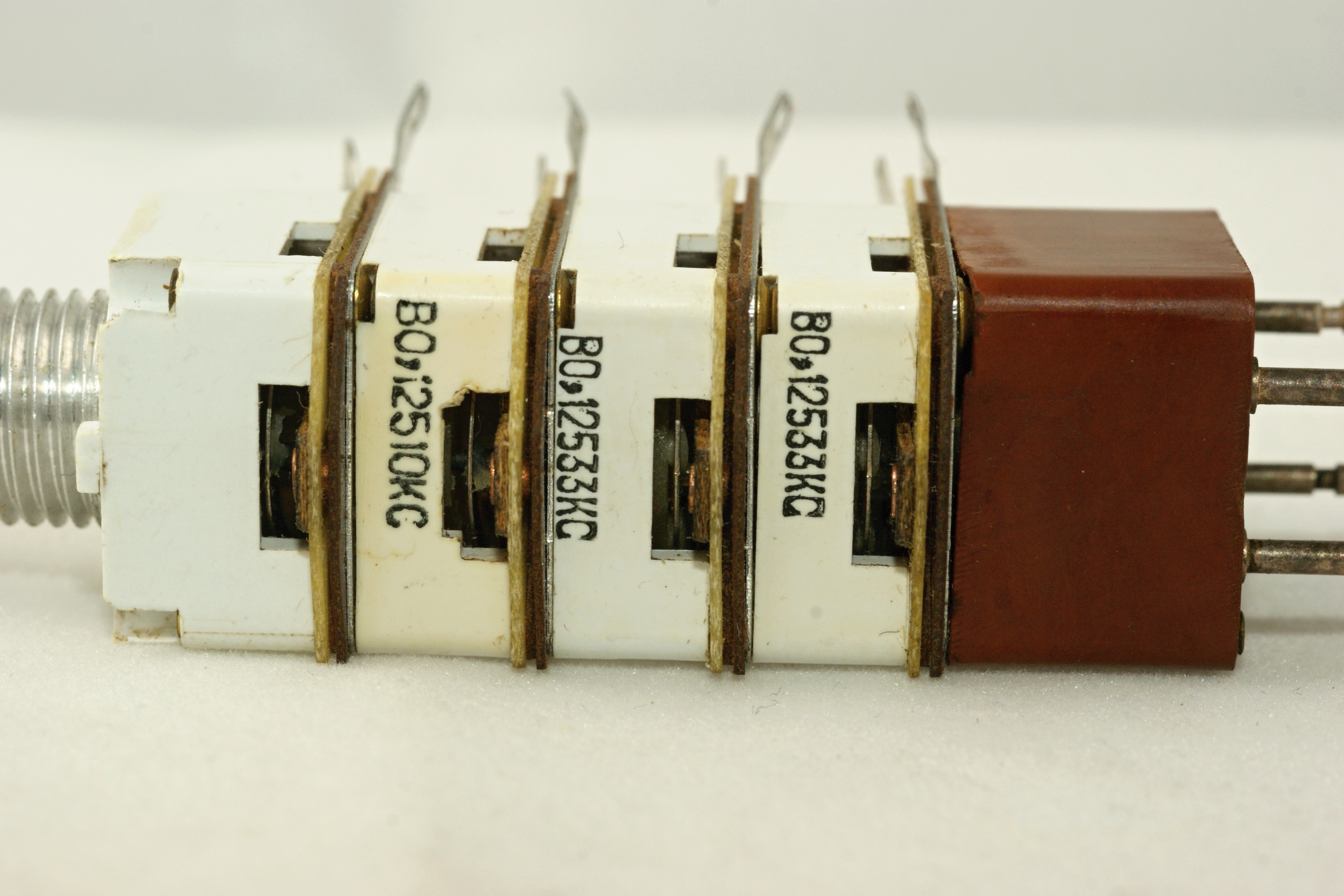

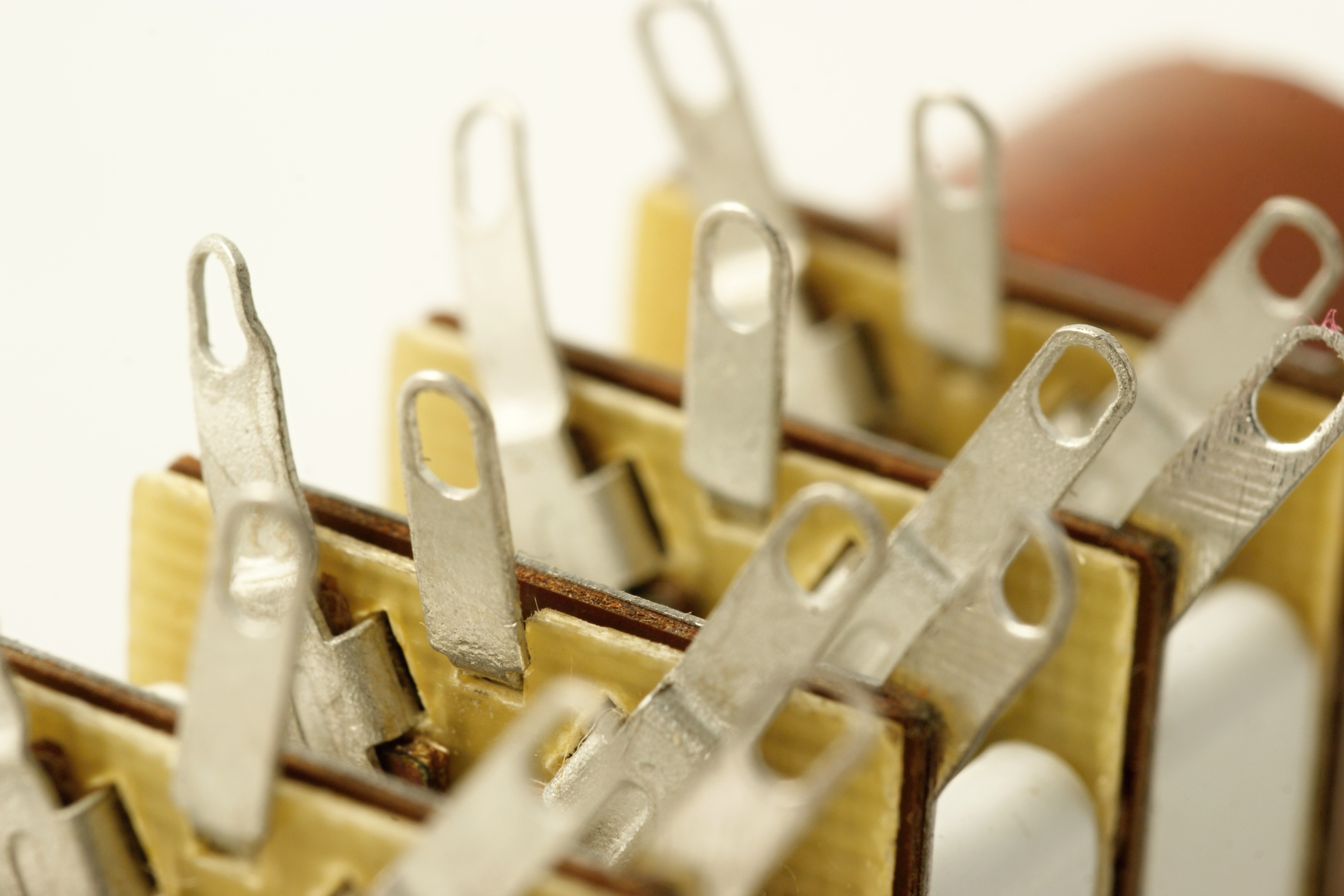

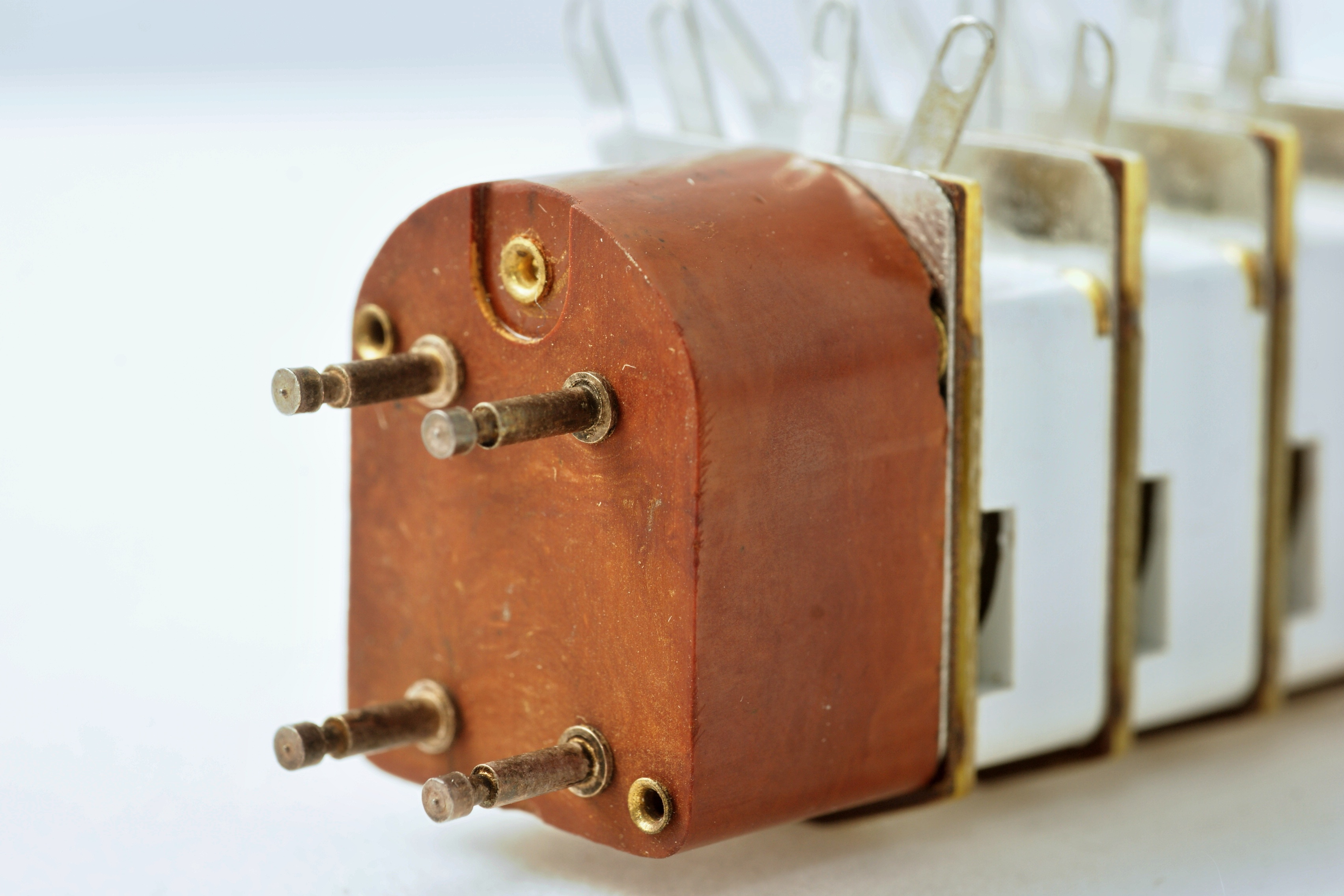

СП3-33Т, из ранней серии. Счетверённый, с попарной регулировкой модулей, и выключателем:

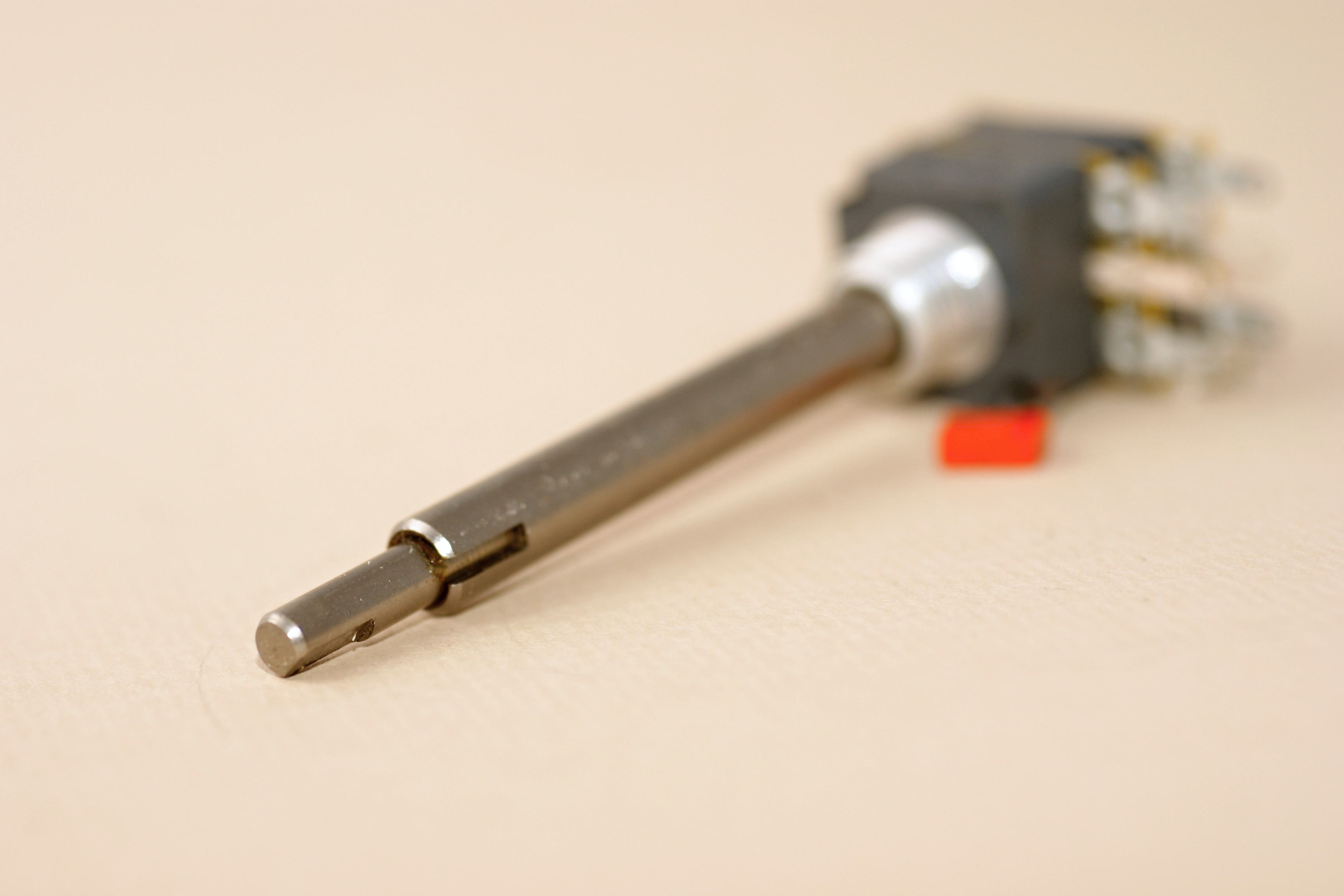

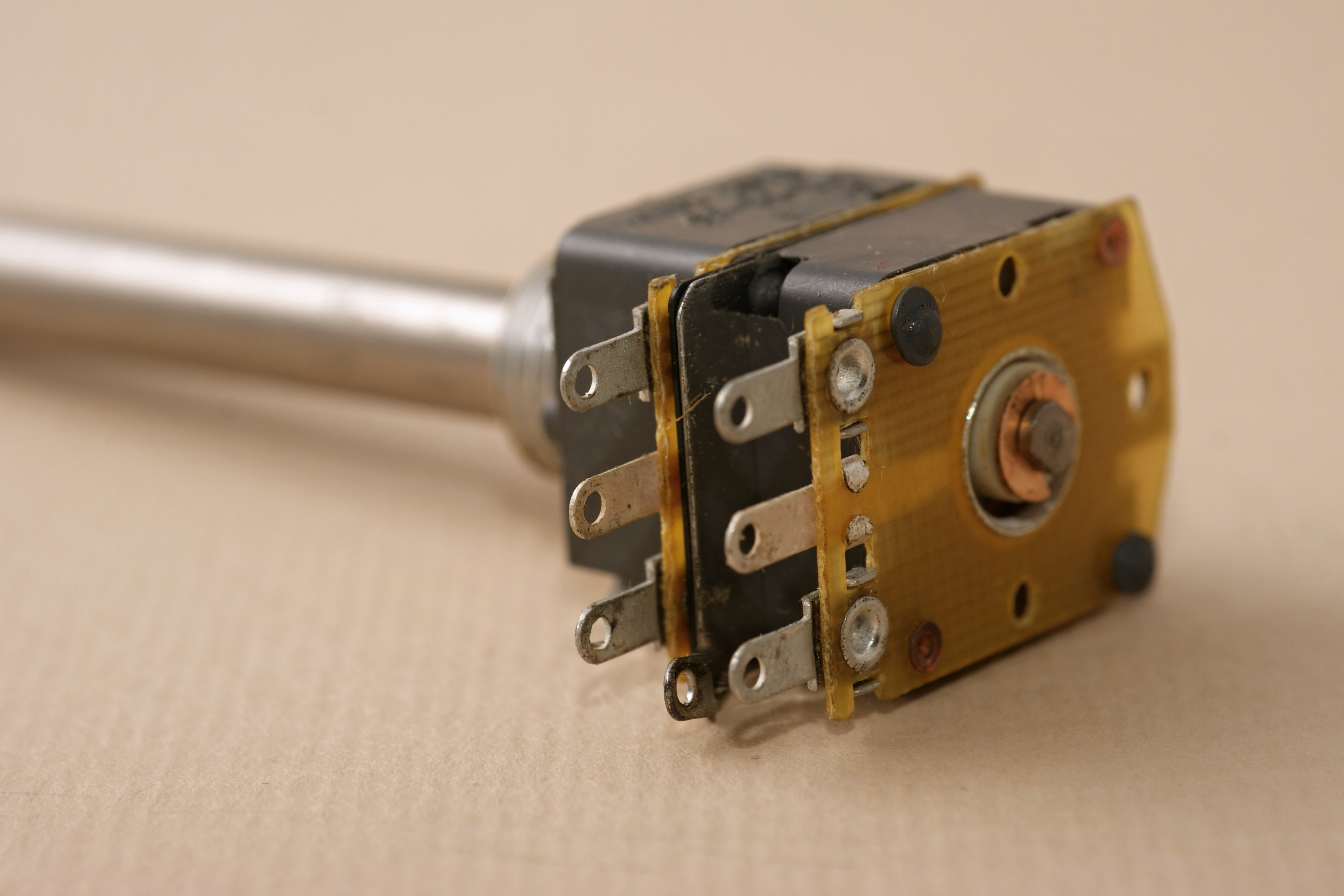

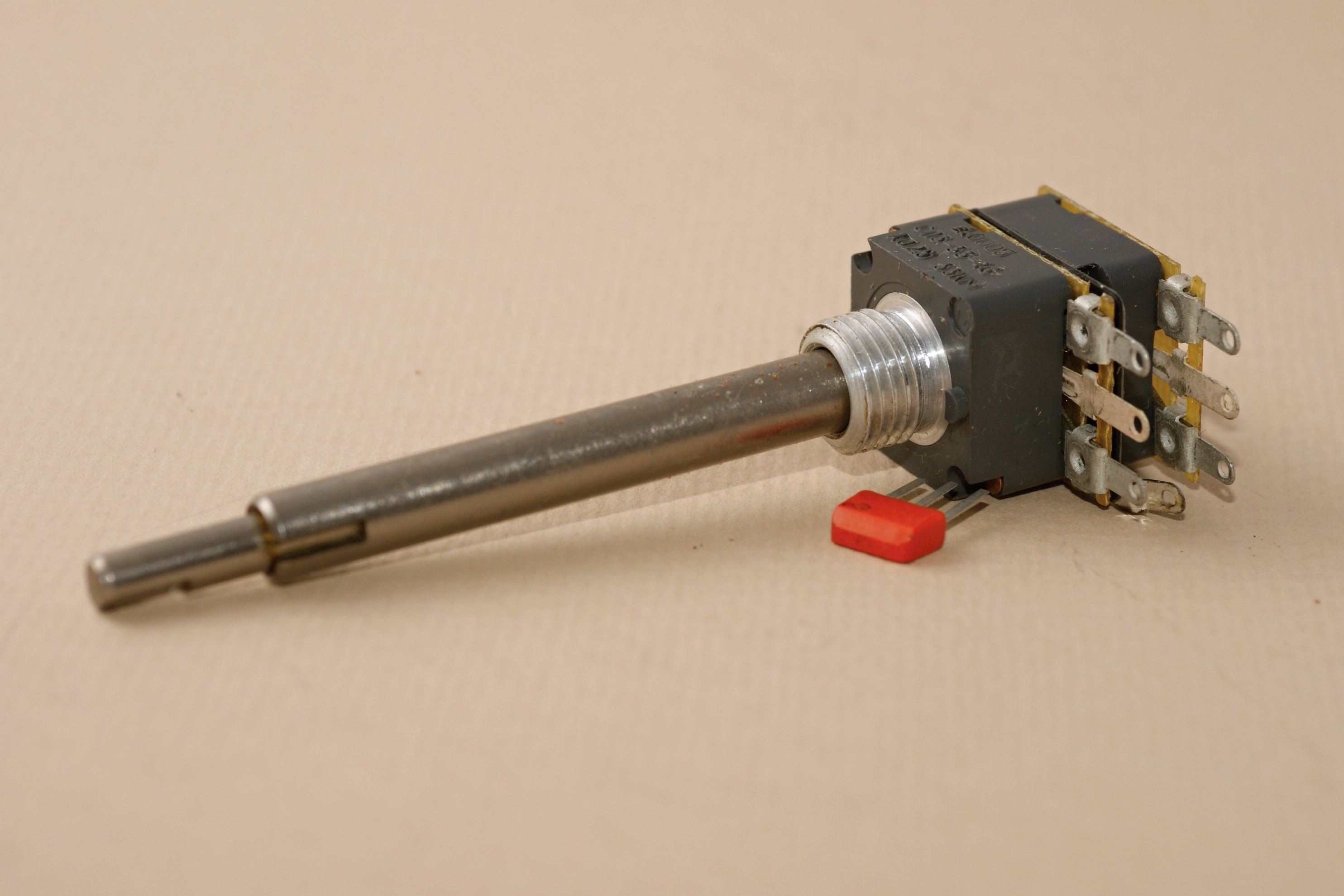

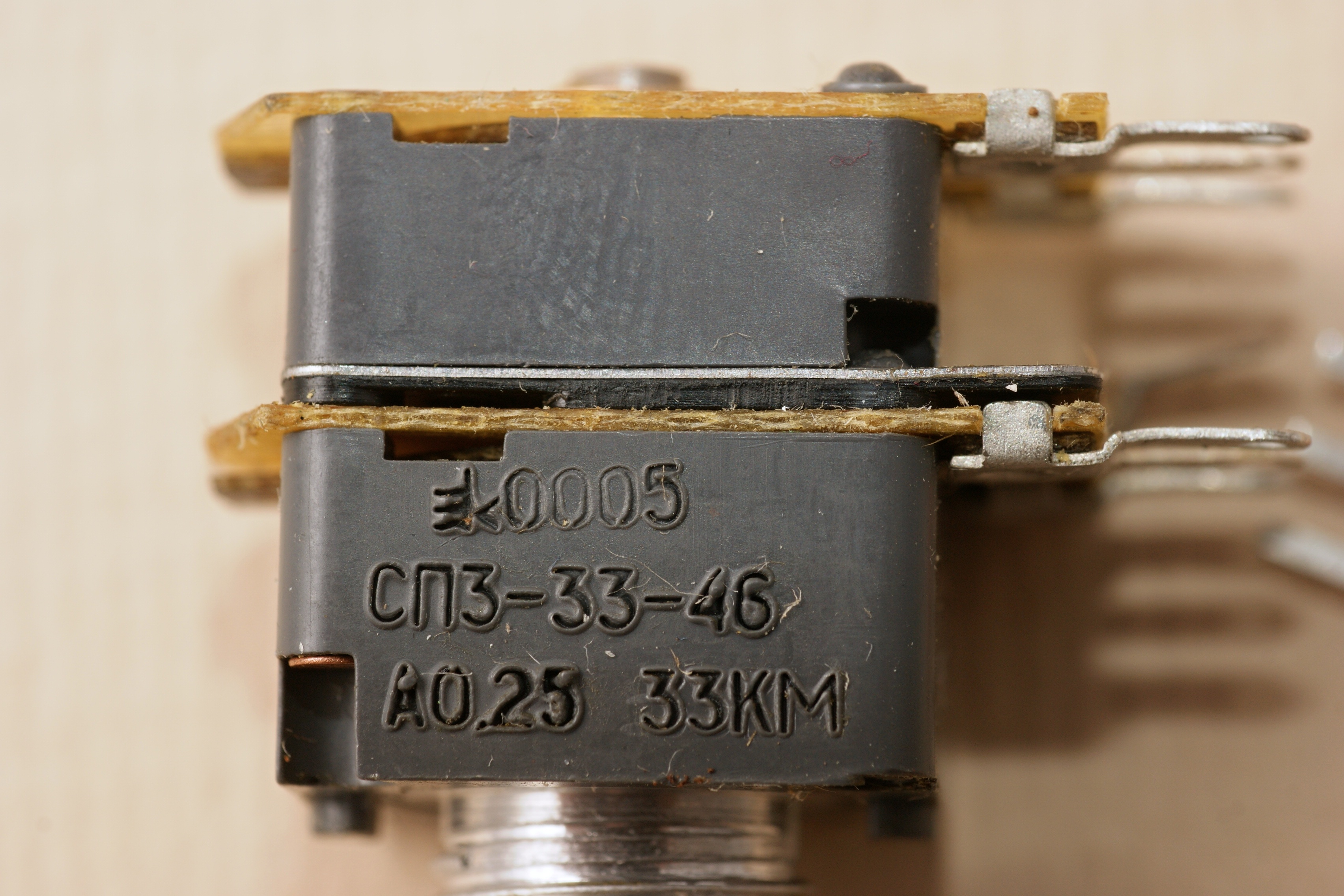

Вот один из вариантов, СП3-33-46, не вошедший даже в последние справочники. Полагаю, он появился уже в самом конце СССР (а может и после, резисторы датированы 2000 годом), потому нигде и не описан:

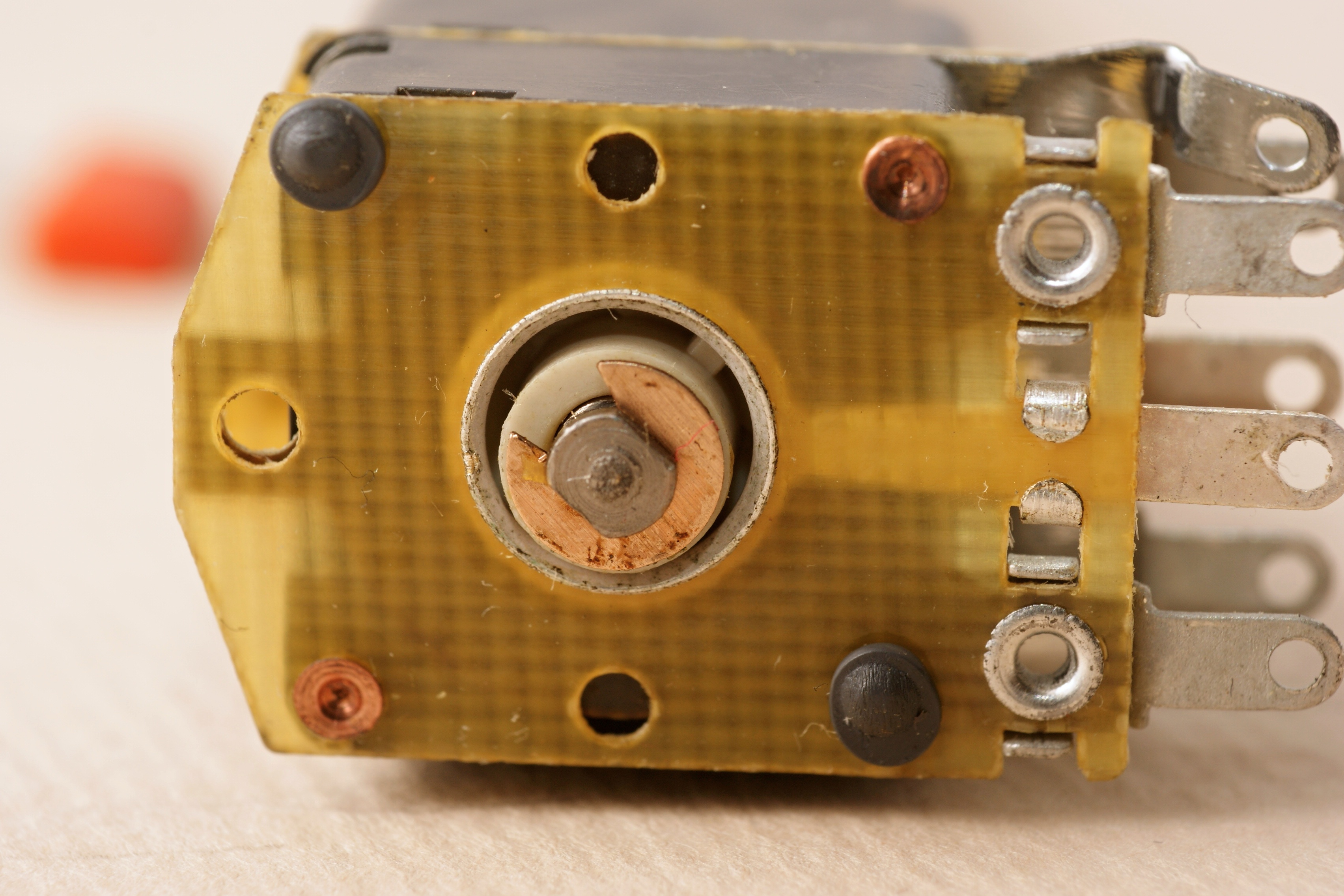

Приметная особенность этого варианта - полый концентрический вал, позволяющий раздельную регулировку отдельно для каждого резистора спарки. Да и длина этого вала - 50 мм - внушает уважение :)))

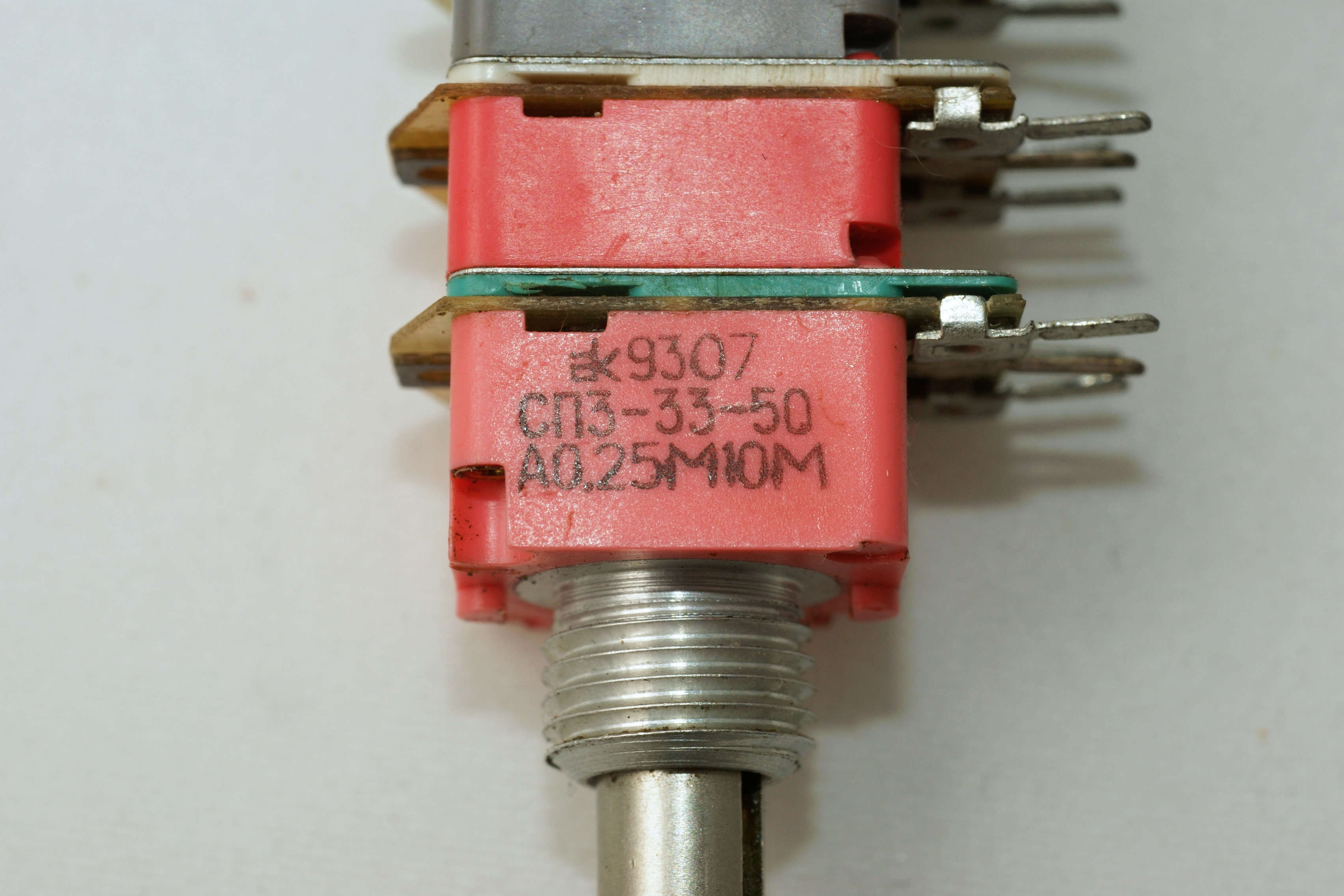

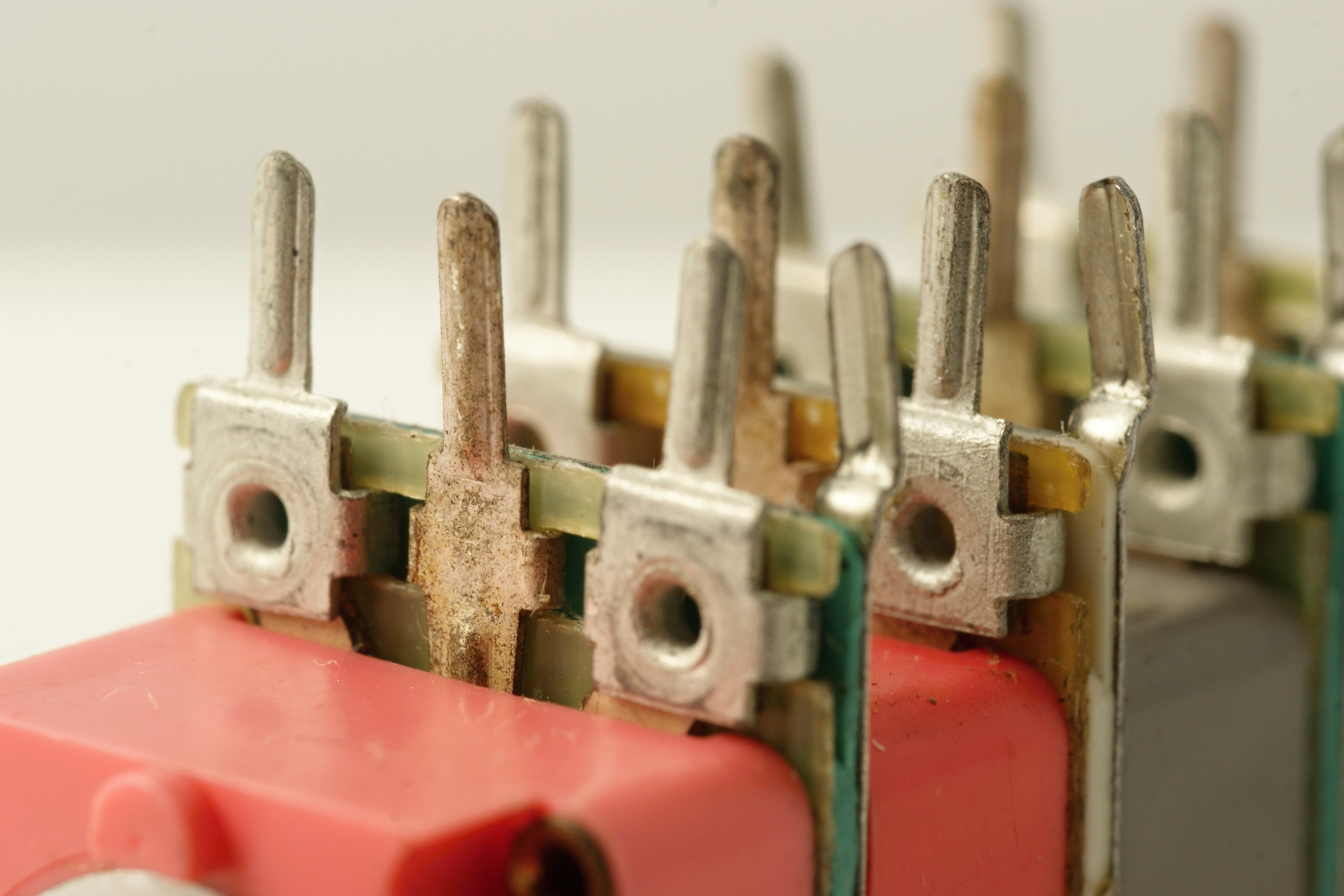

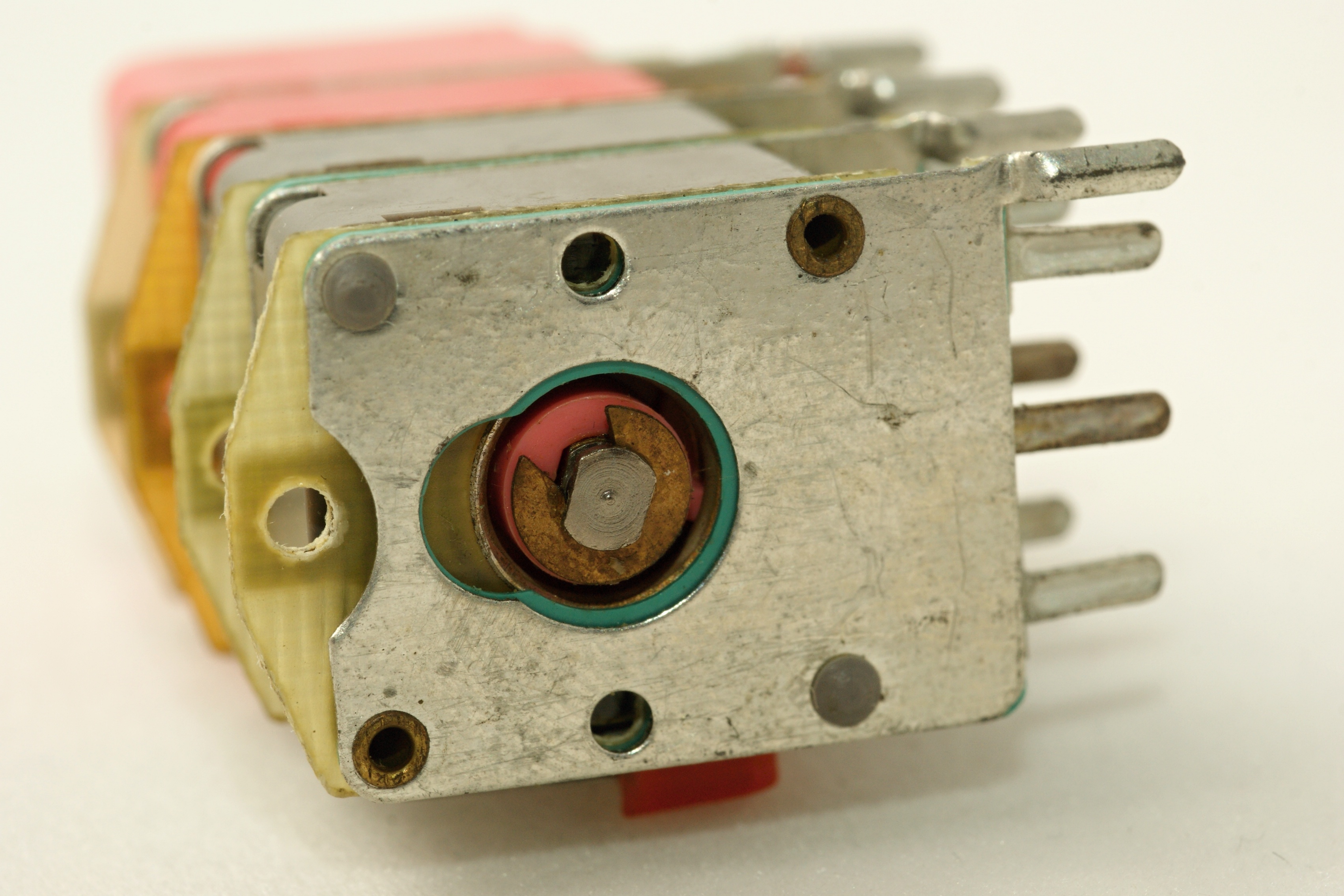

Еще поздний, СП3-33-50. Счетверенный, с попарной регулировкой, для печатного монтажа:

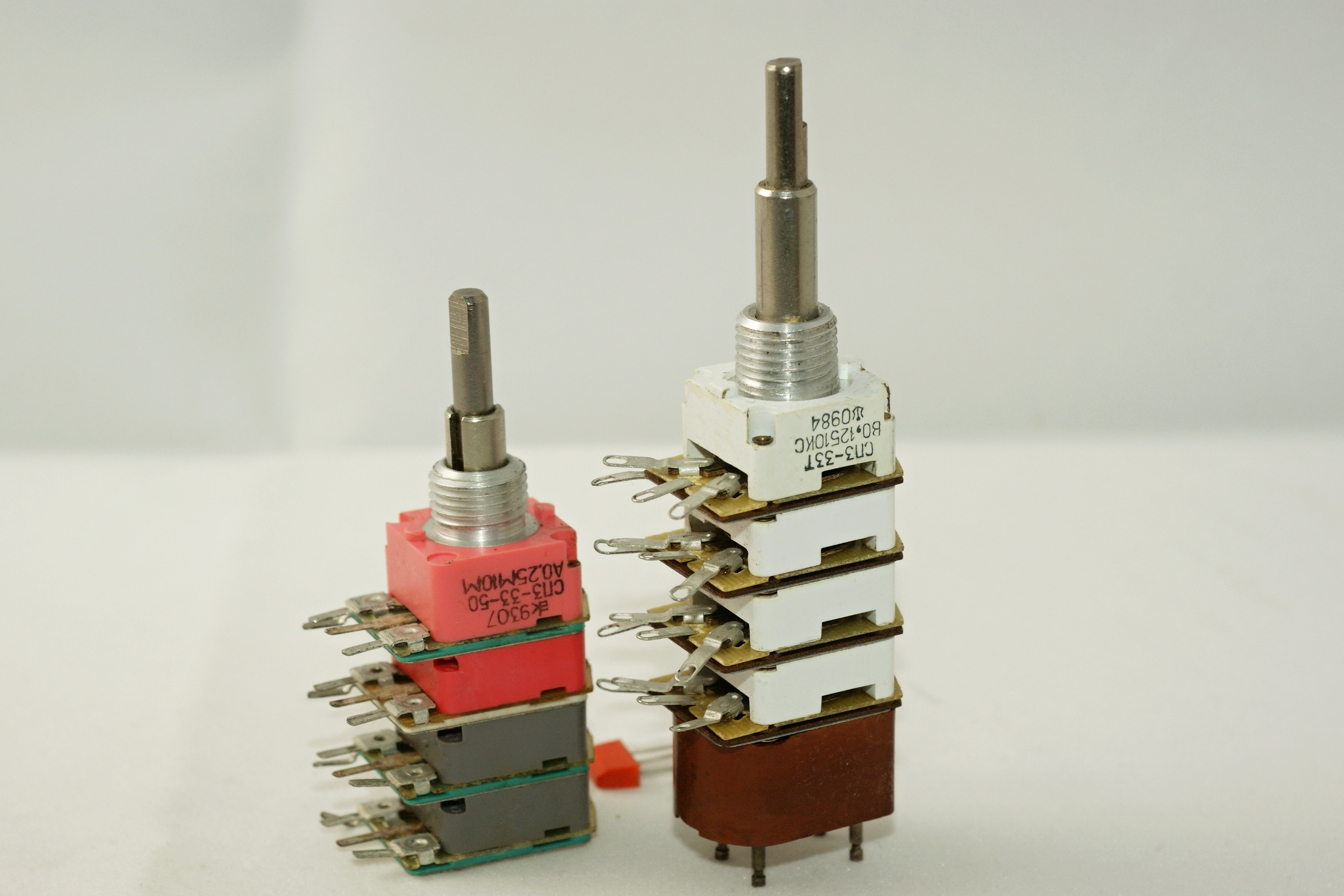

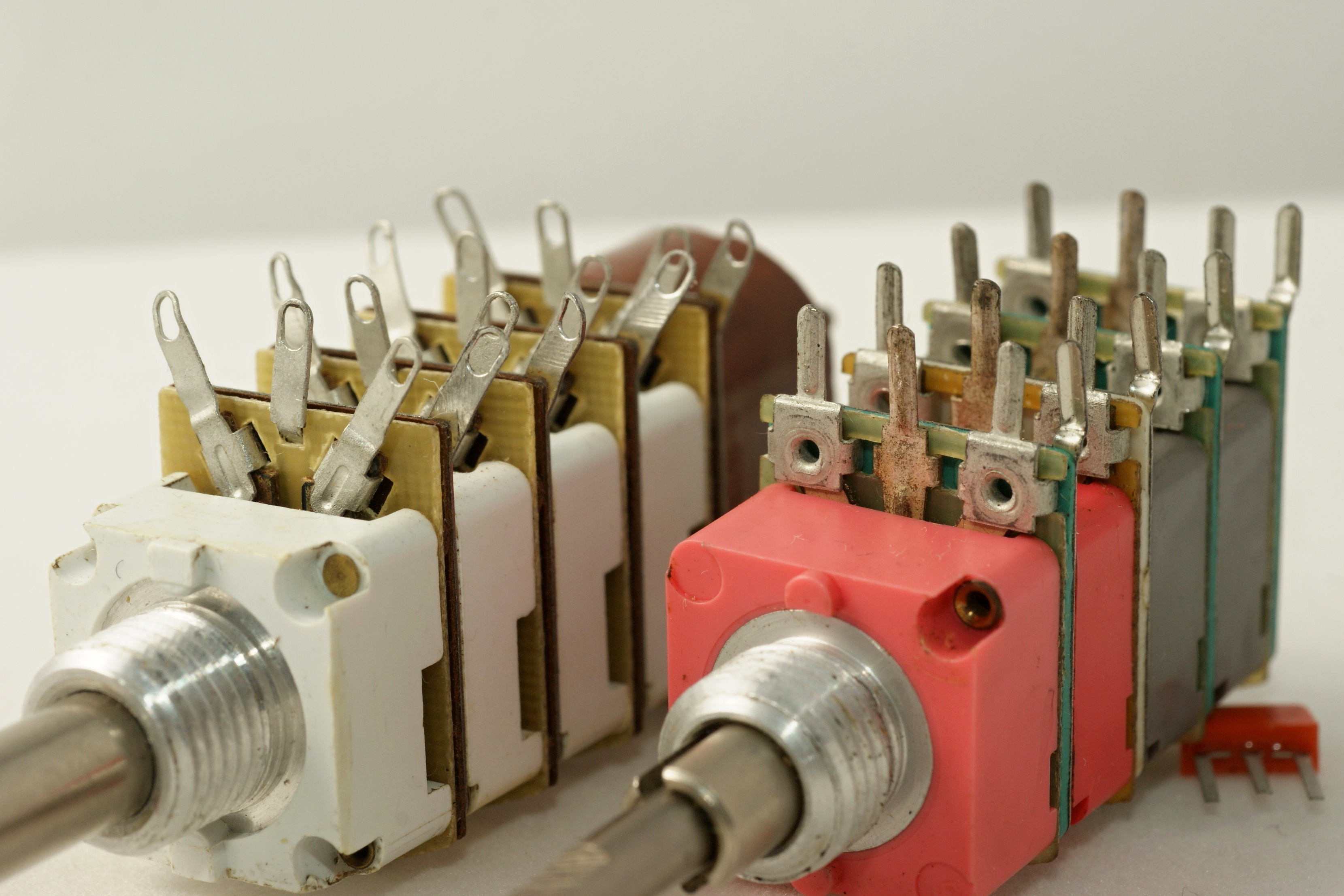

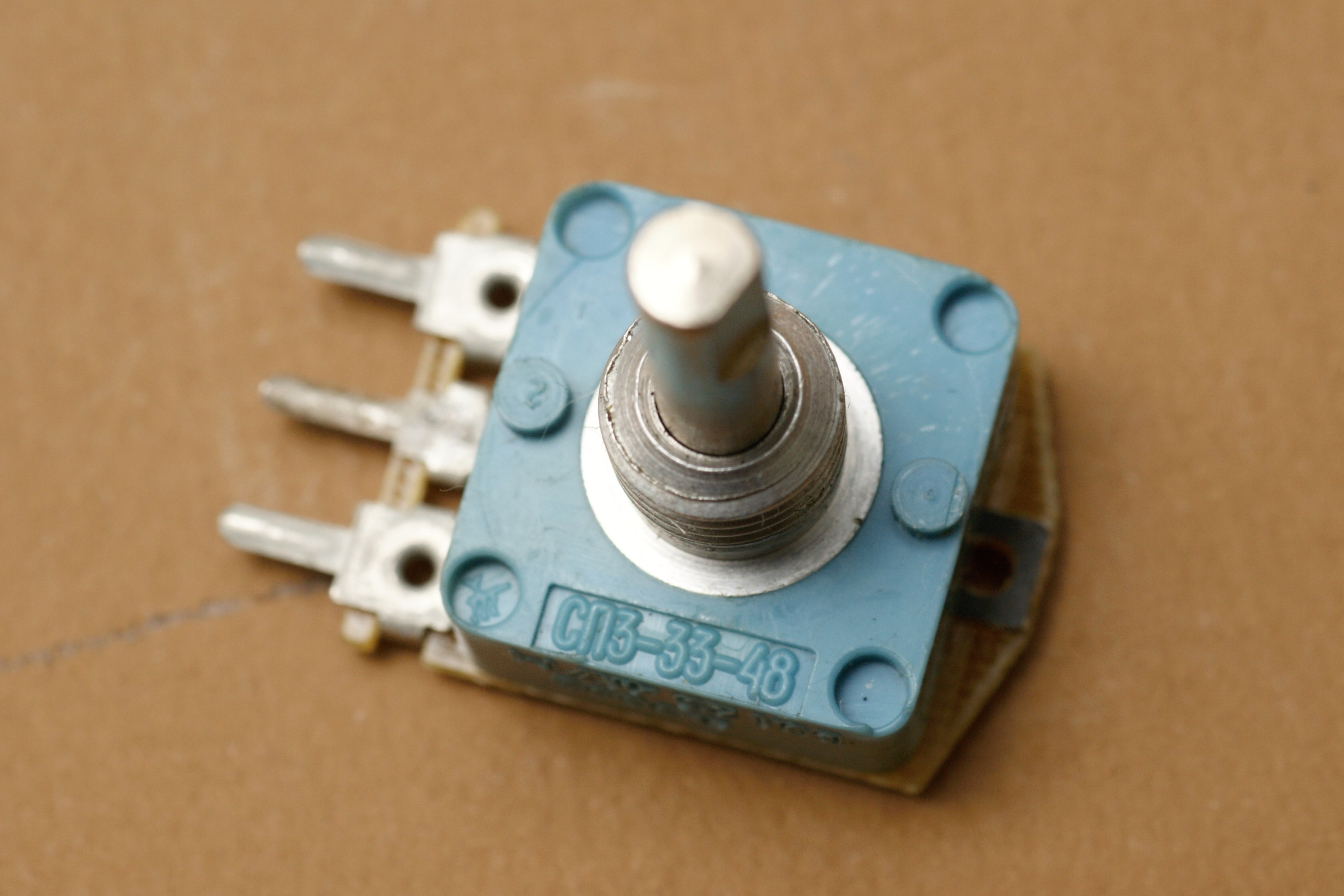

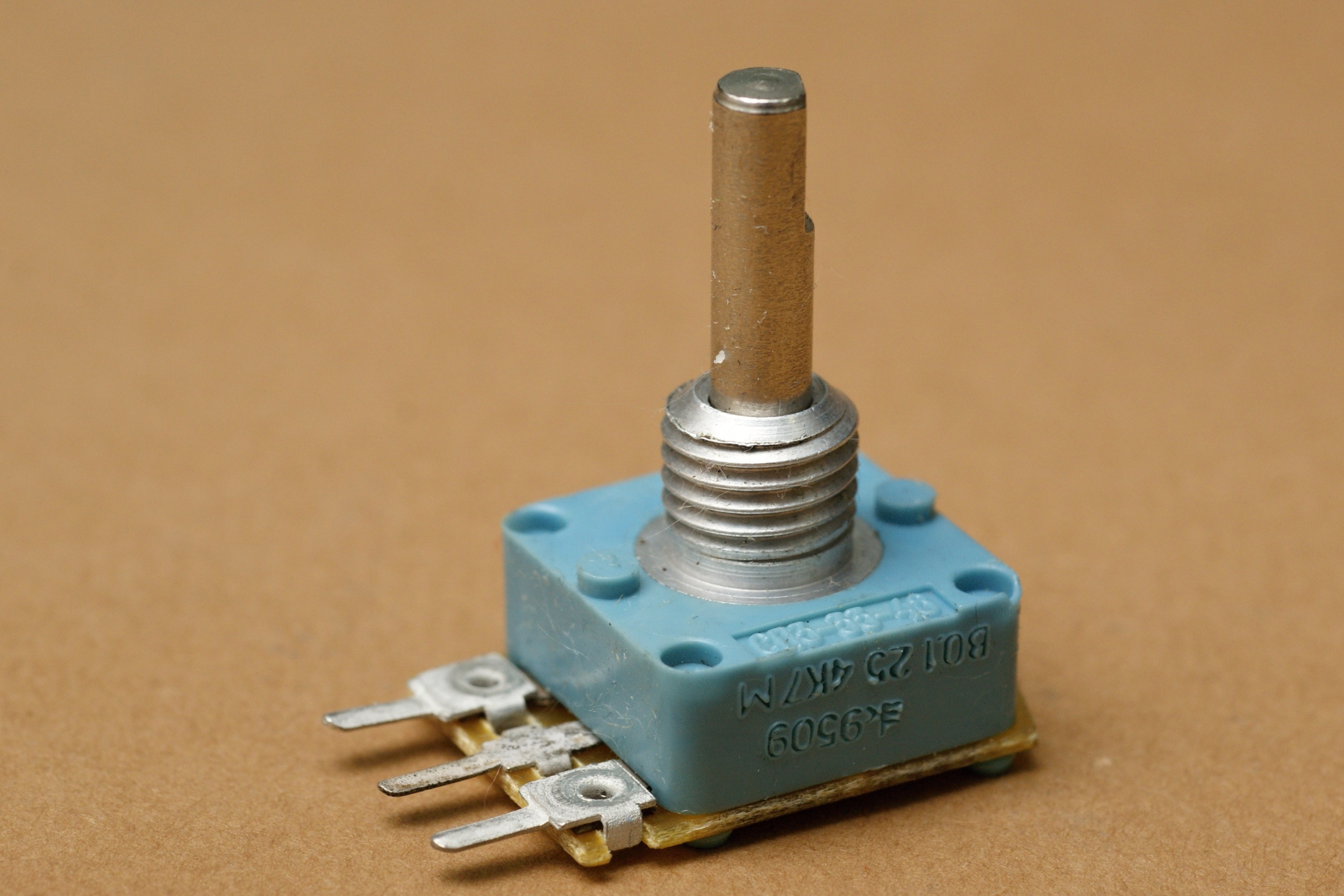

Хорошо видна разница в конструкции резисторов ранних и поздних серий:

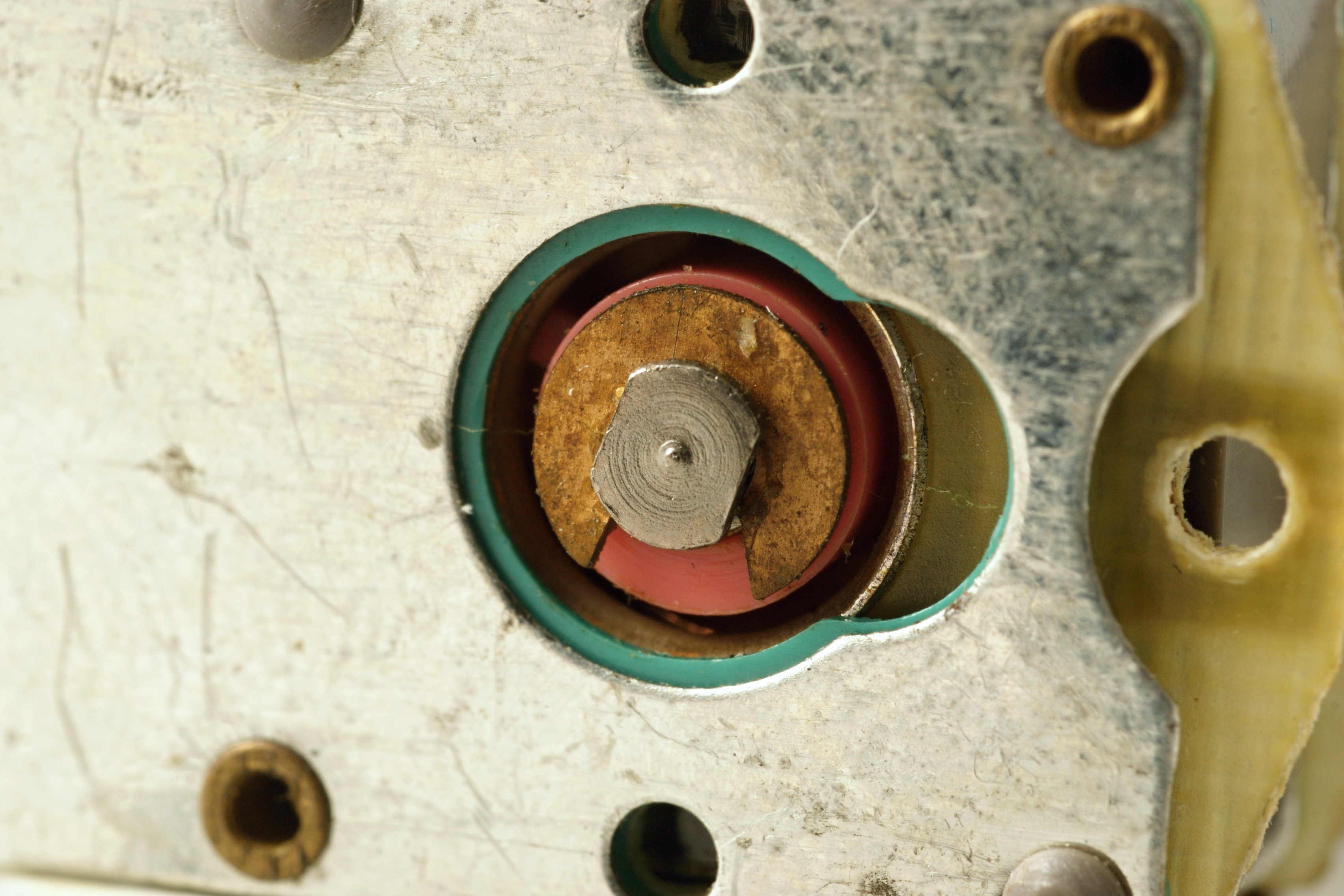

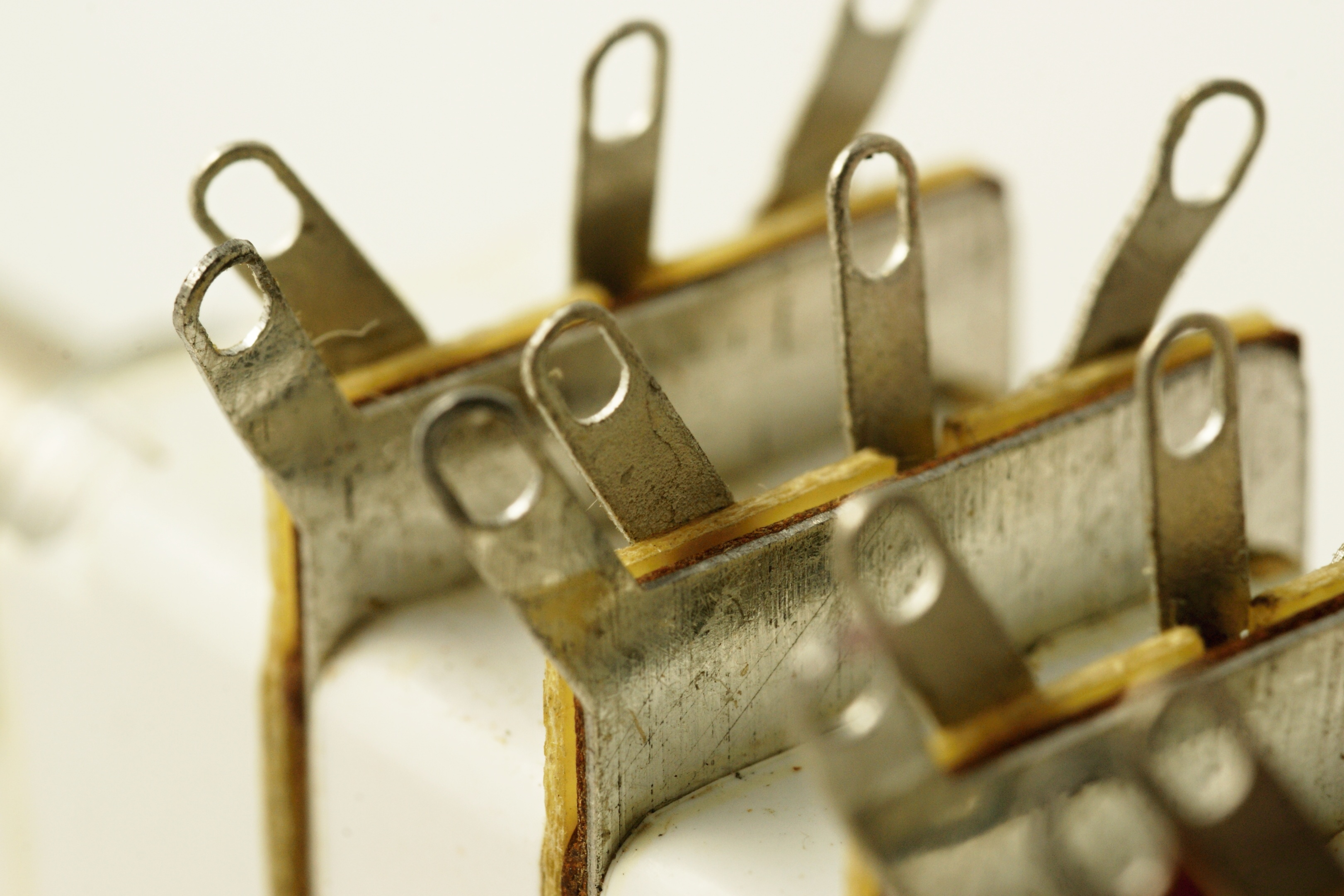

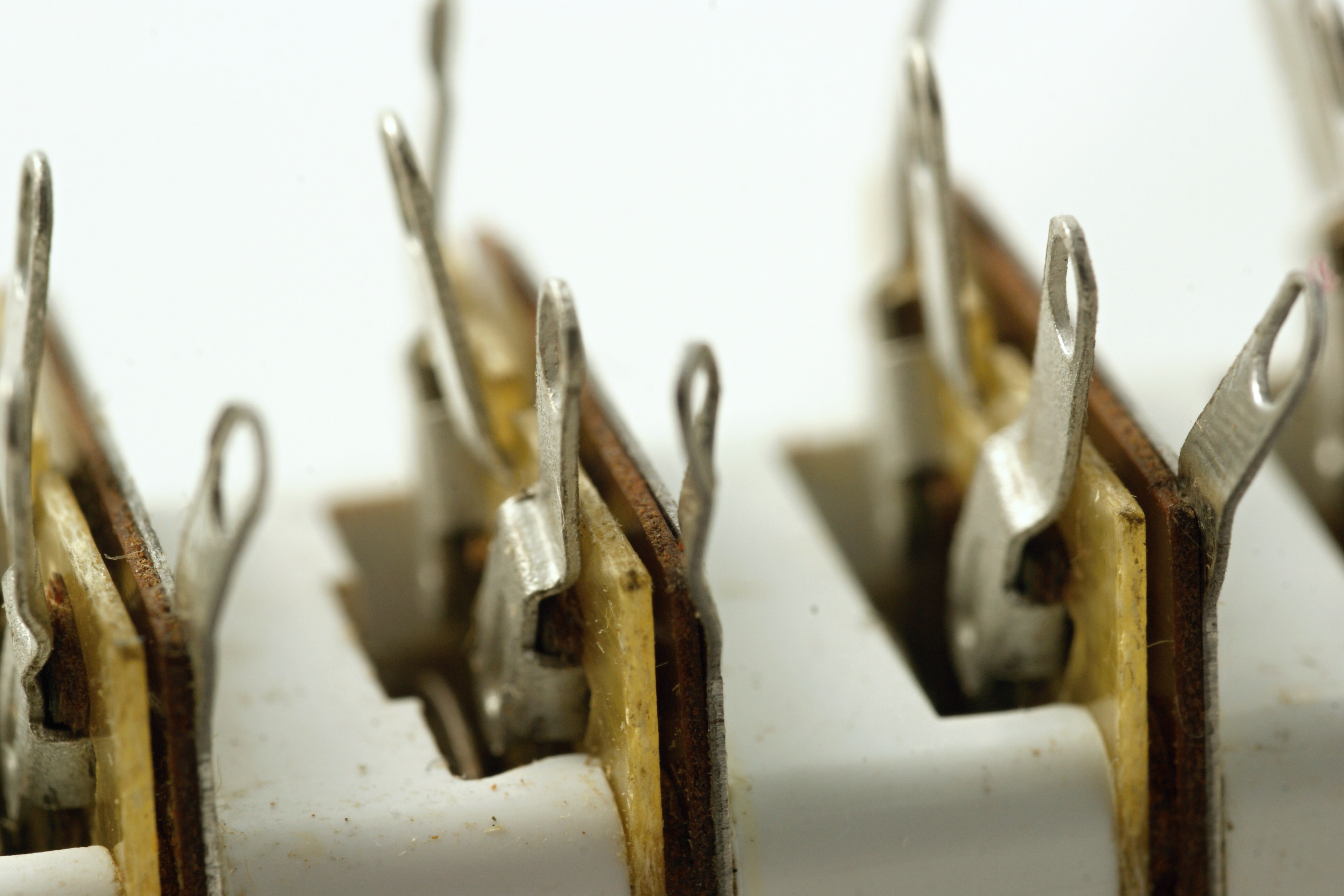

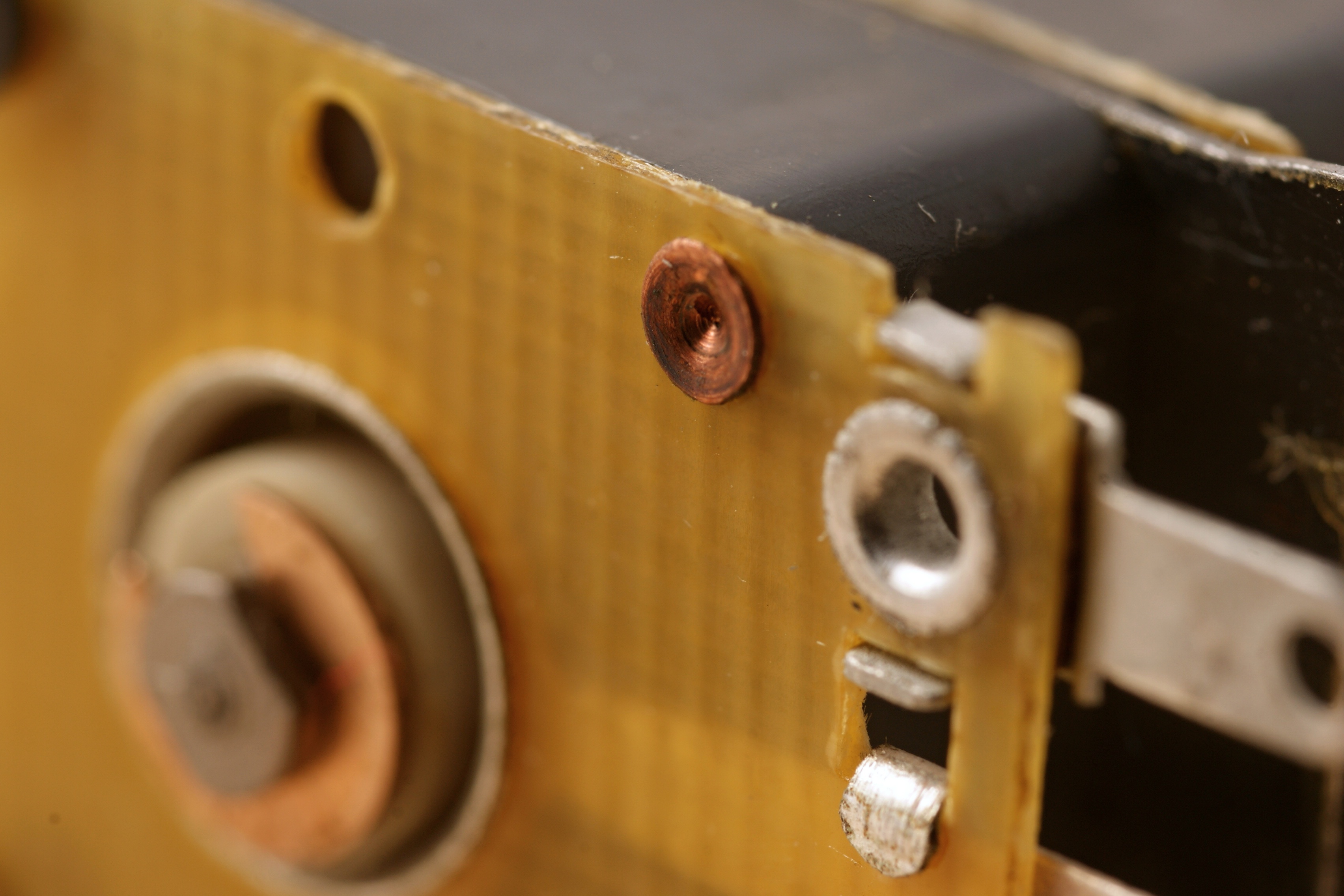

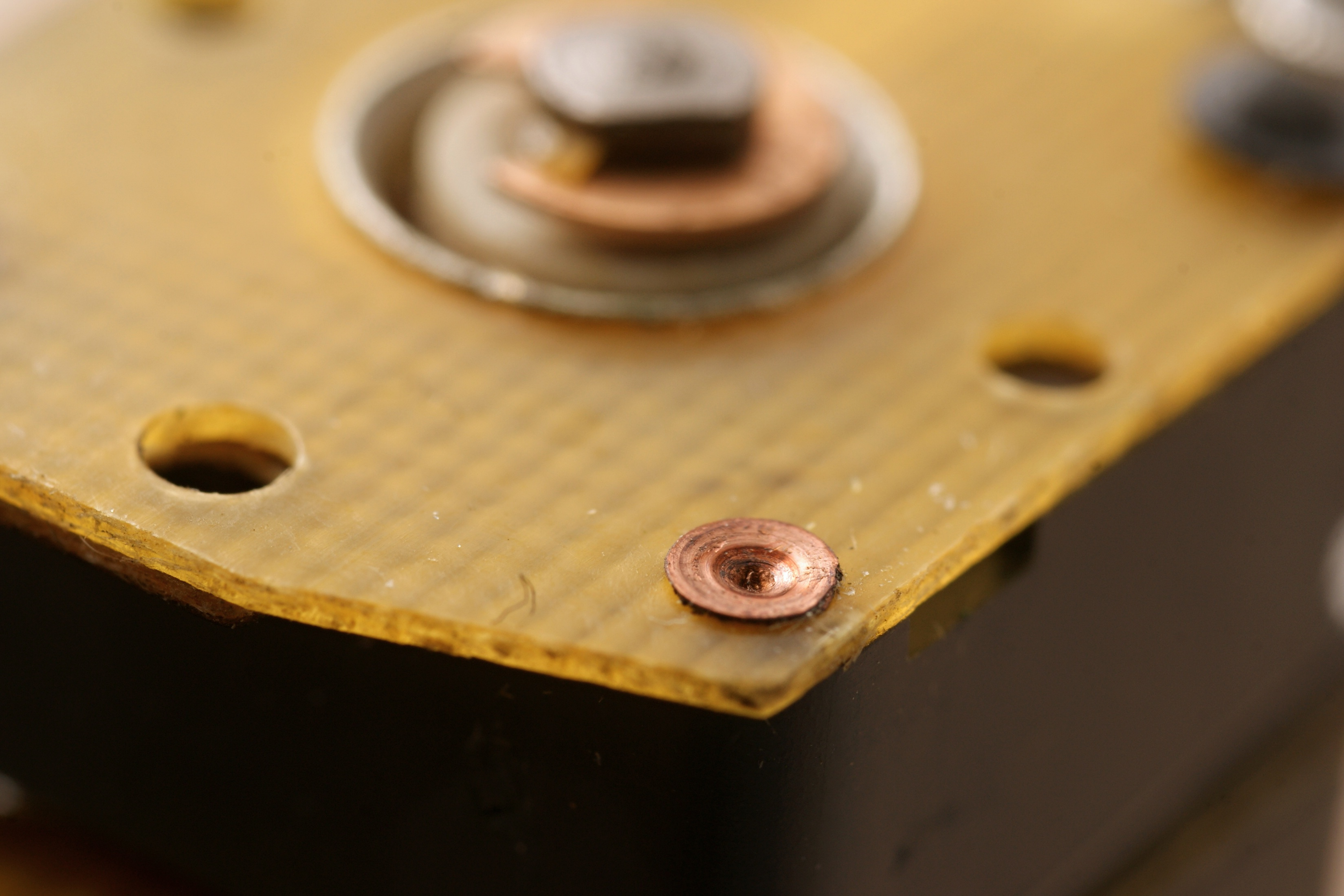

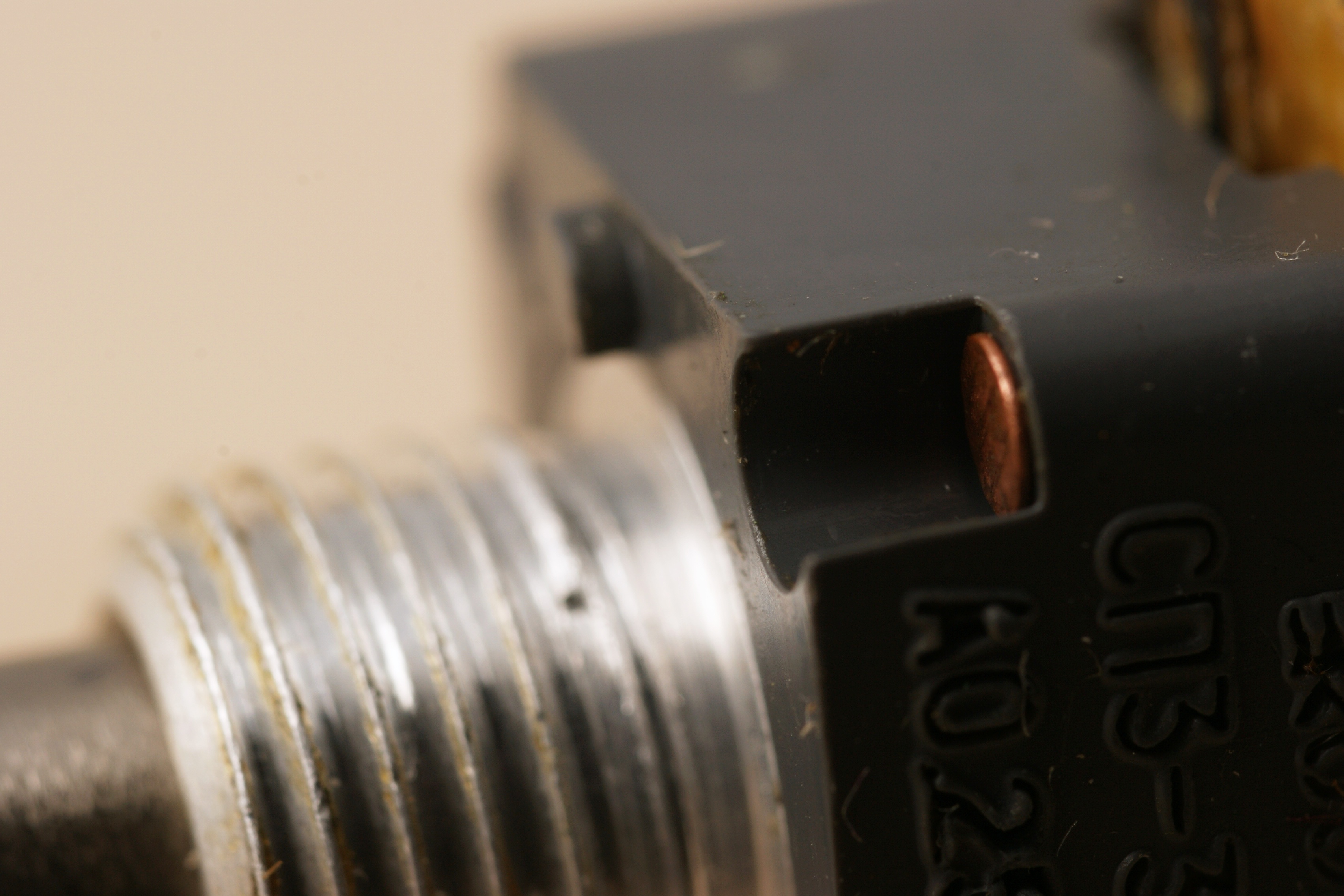

Немного фотоподробностей об устройстве этих резисторов:

Источники:

1. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017).
2. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
3. Резисторы. Резисторы переменные. Группы 6030, 6040, 6050. РМ 11 074.022.2-84. Сборник справочных листов. Издание официальное. ВНИИ "Электронстандарт", 1985.
4. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
5. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
6. Резисторы переменные непроволочные, терморезисторы. СПб.: Издательство РНИИ "Электронстандарт", 1993.
7. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203)/
