СПП, СПП-I

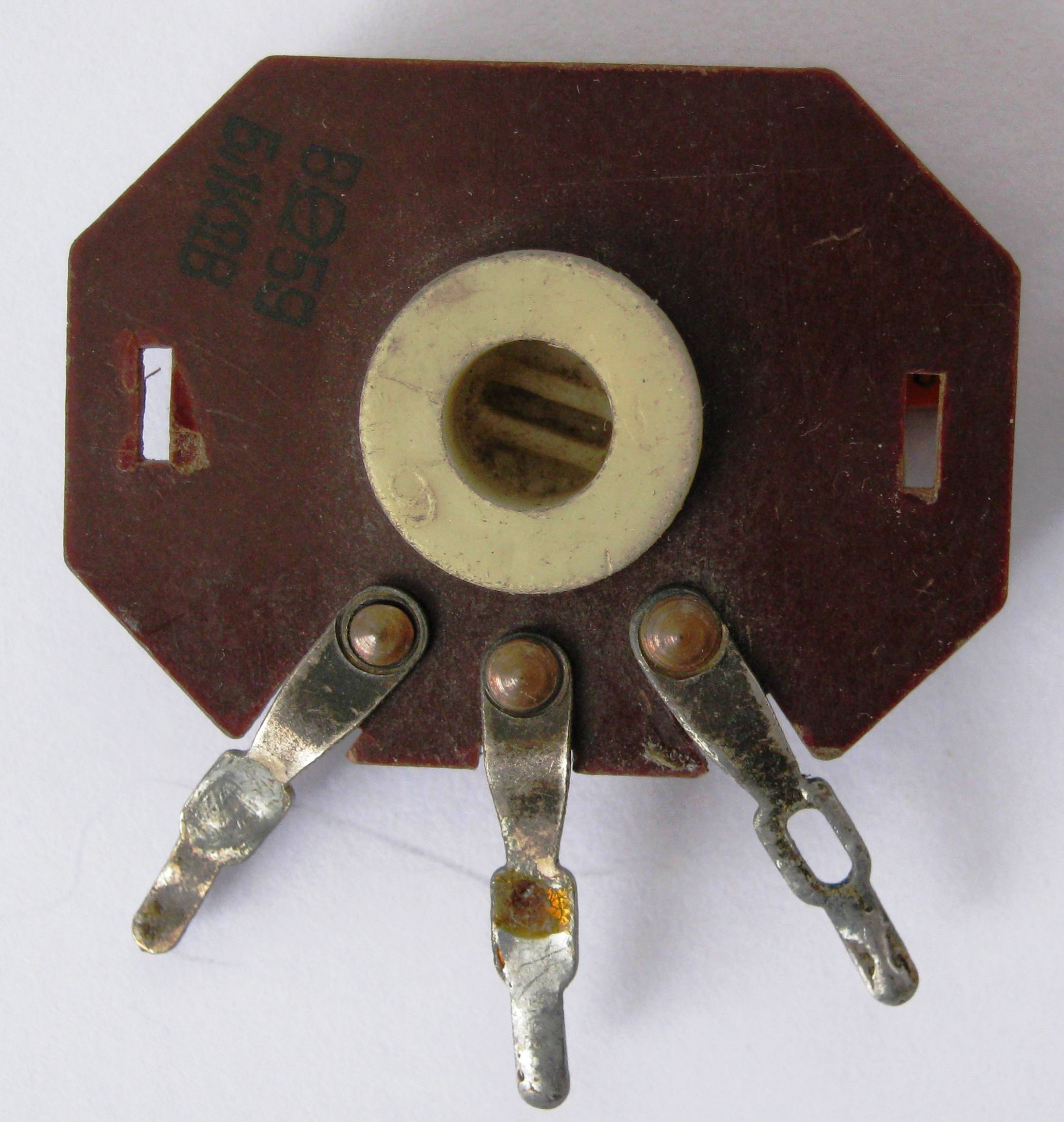

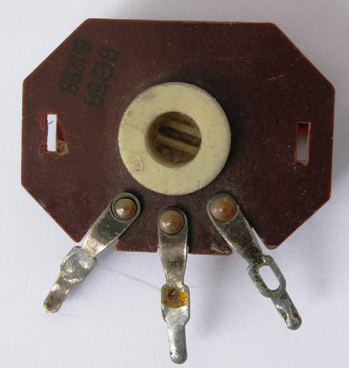

(фото Владимира, г.Пермь)

(С)опротивления (П)одстроечные (П)еременные. Непроволочные резисторы открытого типа; предназначены для работы в радиовещательной аппаратуре.

Отличались низким качеством и малым числом допустимых вращений. Вероятно поэтому выпускались недолго, с середины 50-х годов по середину 60-х. Производитель - 1-ый Московский завод радиодеталей.

Выпускались в трёх конструктивных оформлениях: СПП - имели ось со шлицем и показательную зависимость сопротивления от угла поворота, были предназначены для работы в радиовещательных приёмниках; СПП-I - ось без шлица (с ручкой), линейная зависимость, основное назначение - телевизоры; и СПП-II - малогабаритные, подвесной тип, ось со шлицем, зависимость также линейная, "применялись лишь в дешевых телевизорах".

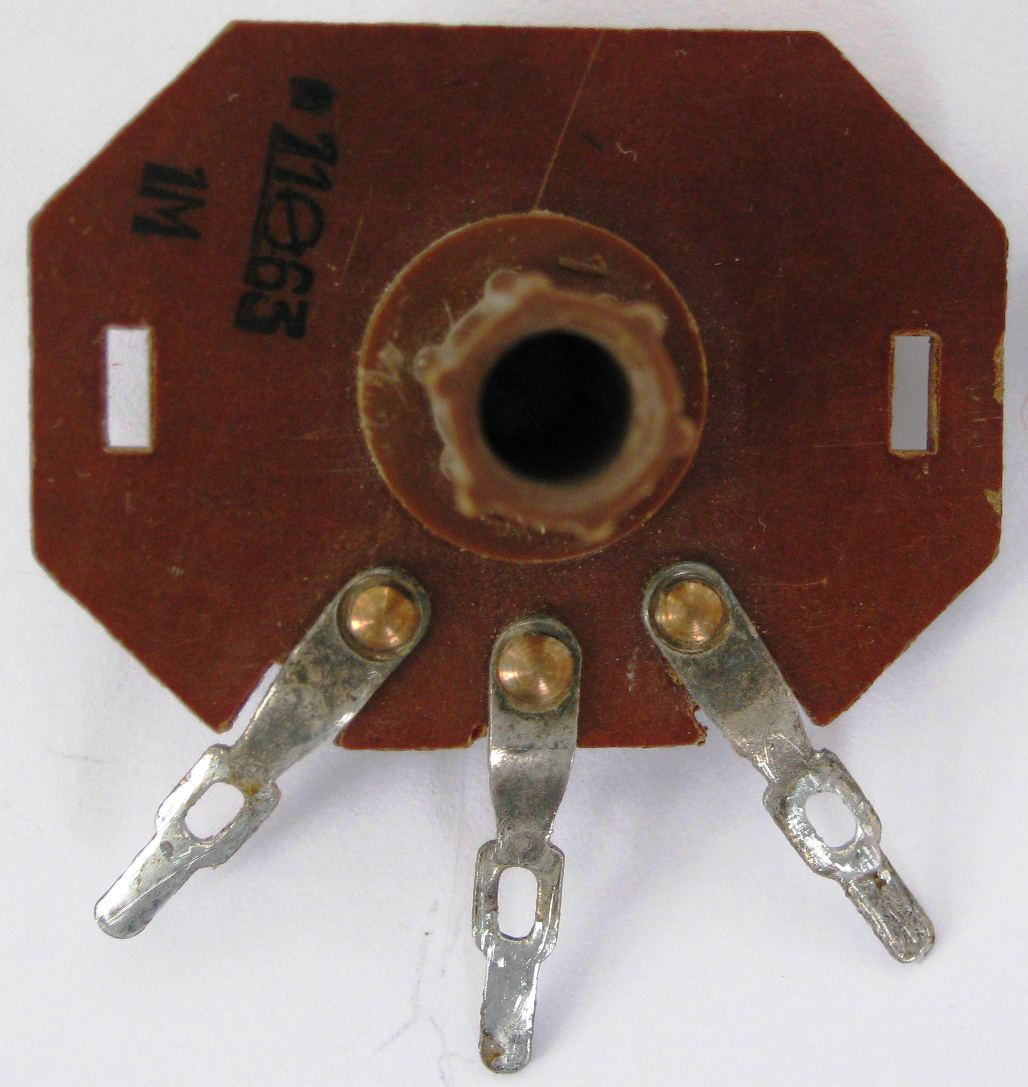

(фото Владимира, г.Пермь)

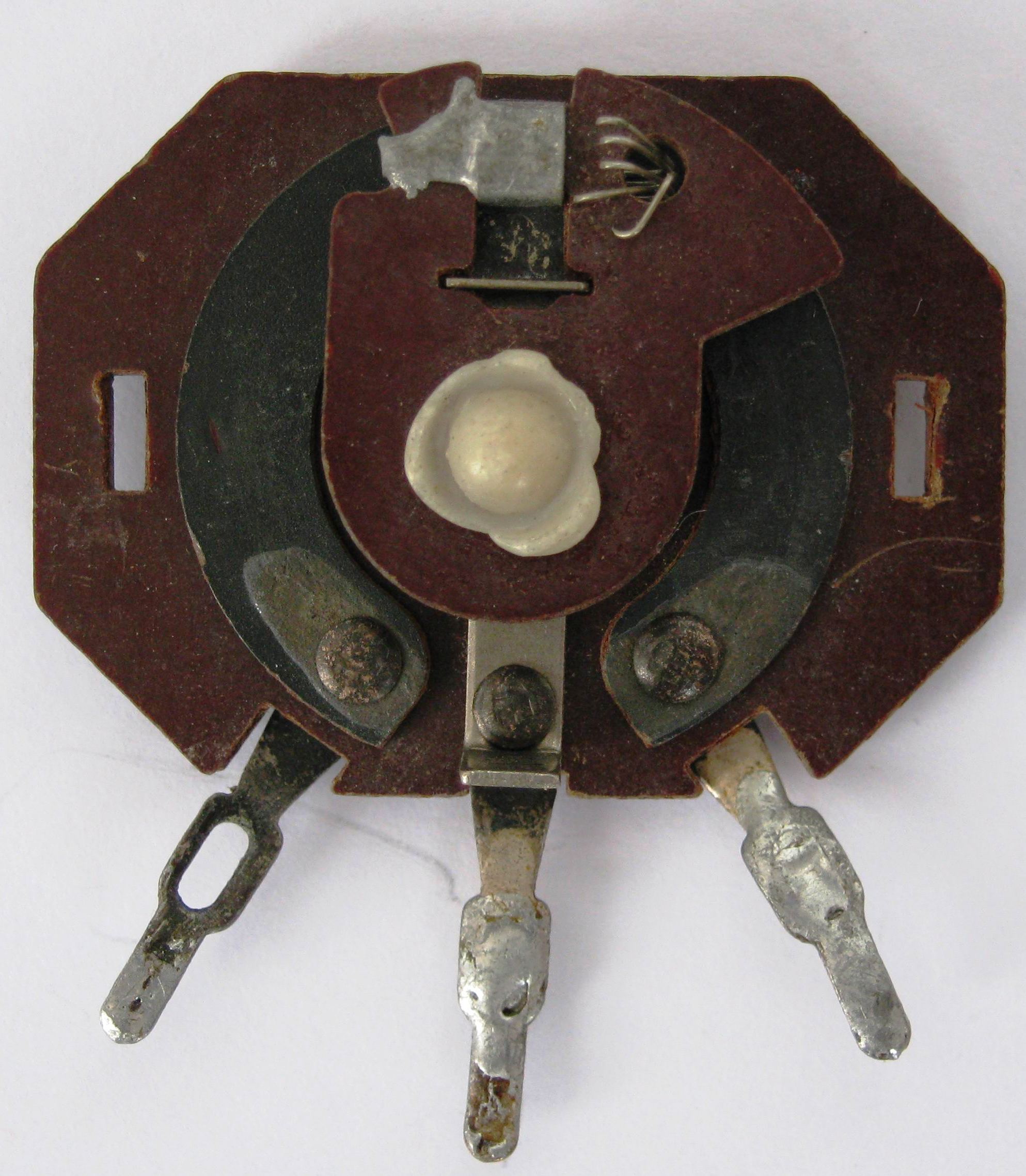

(фото Владимира, г.Пермь)

Электрические параметры

Диапазон выпускаемых номиналов - от 470 Ом до 2,5 МОм
Максимально допустимая рассеиваемая мощность - 0,2 Вт (СПП-II); 0,5 Вт (СПП и СПП-I)
Допускаемое отклонение от номинального сопротивления +20% +30%
Предельно допустимое рабочее напряжение 300 В
Рабочая температура -40...+60°С
Относительная влажность не более 80%

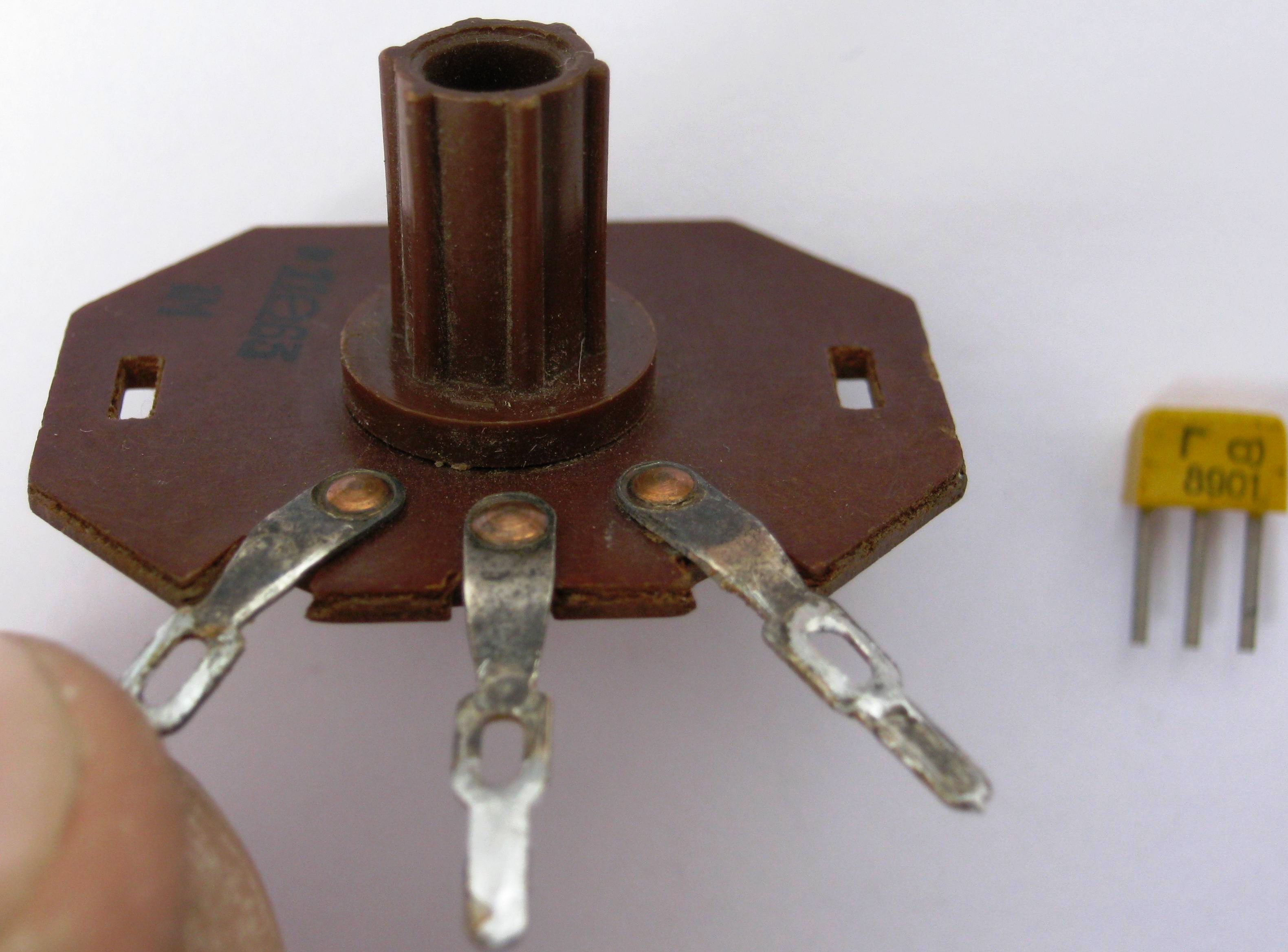

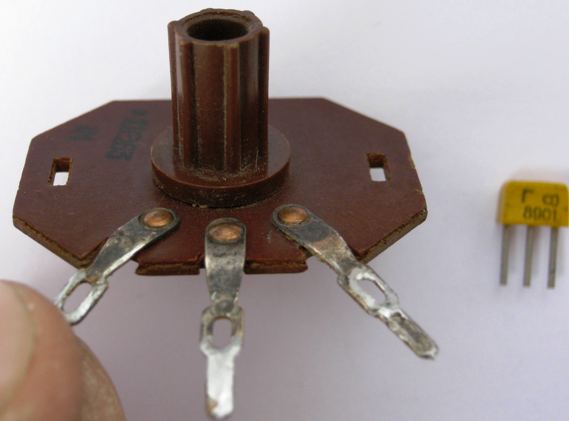

(фото Владимира, г.Пермь)

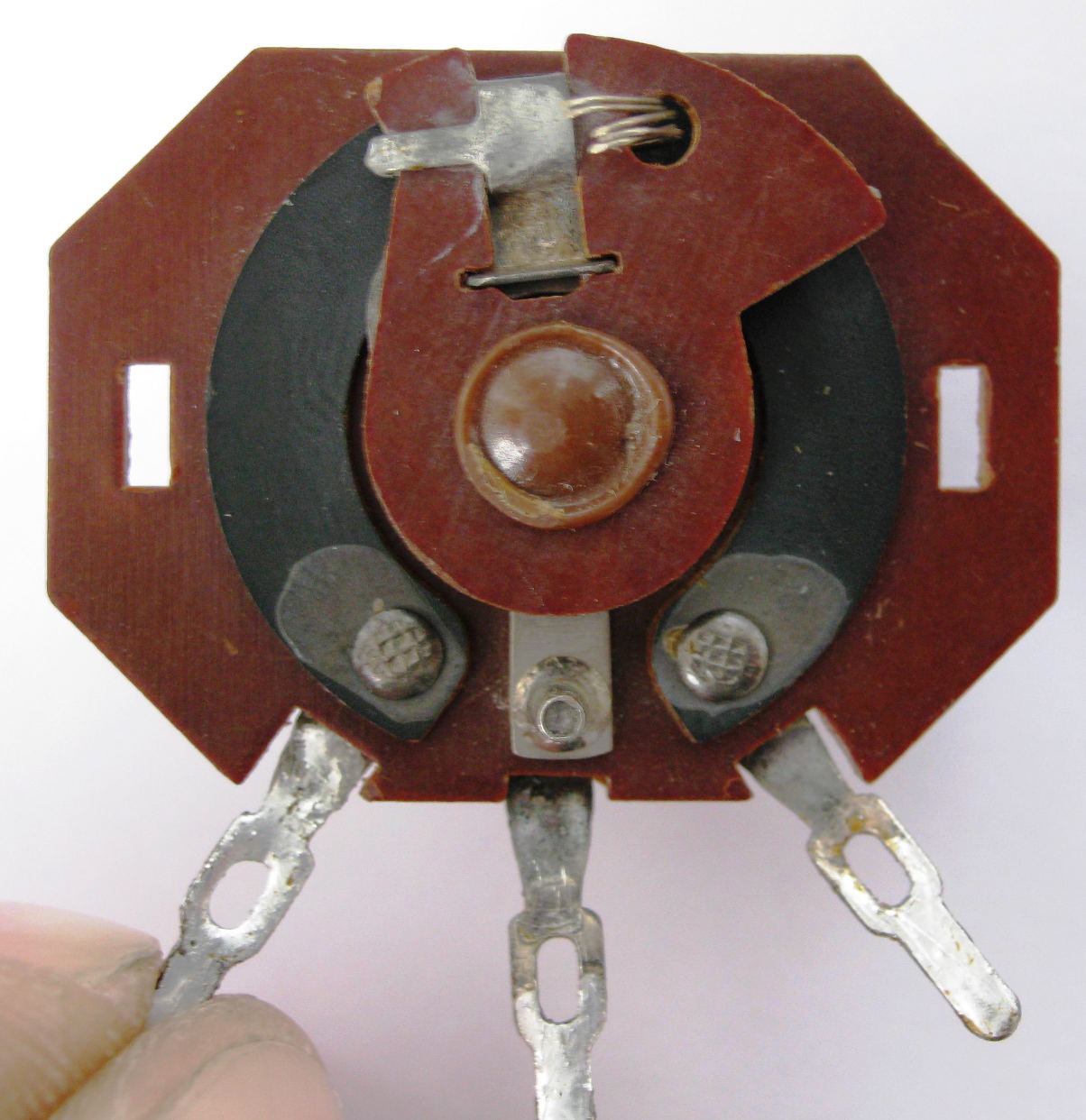

(фото Владимира, г.Пермь)

Источники:

1. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
2. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
3. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
