СР50-212С

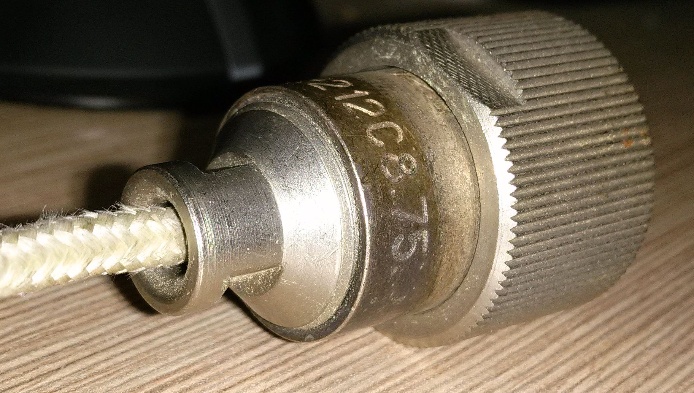

(фото Александра Назаренко)

Высокочастотный разъем серии СР50-2ххС (Соединители Радиочастотные, волновое сопротивление 50 Ом, материал изолятора - полиСтирол).

Подозреваю, что этот разъём представляет собой другую группу, нежели "Тип III" ("Экспертиза"). У меня есть данные на ВР-212С, надо полагать - его предшественника. Если так, то это кабельная вилка выпускалась по частным техническим условиям ЛЯ0.364.003ТУ и была предназначена для работы в диапазоне частот до 3 ГГц; присоединяемый кабель - РК75-4-15.

Товарного знака производителя нет, так что он пока остаётся неизвестным. А разработчиком их был, предположительно, Муромский завод радиоизмерительных приборов.

Надо сказать, это первый встреченный мной разъём из серии с номером не из диапазона 260С...280С. Их явно ещё очень много пылится в неизвестности...

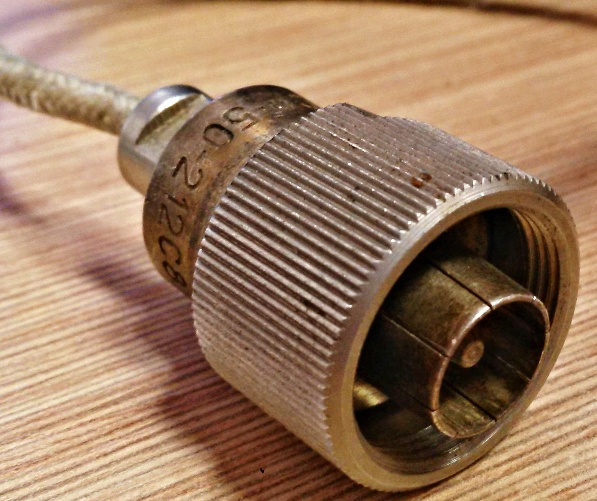

(фото Александра Назаренко)

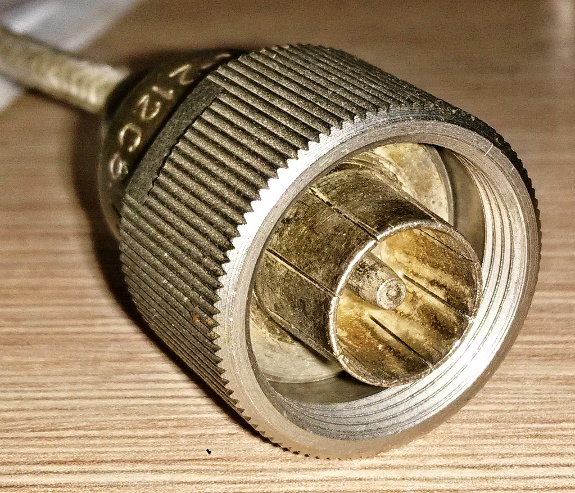

(фото Александра Назаренко)

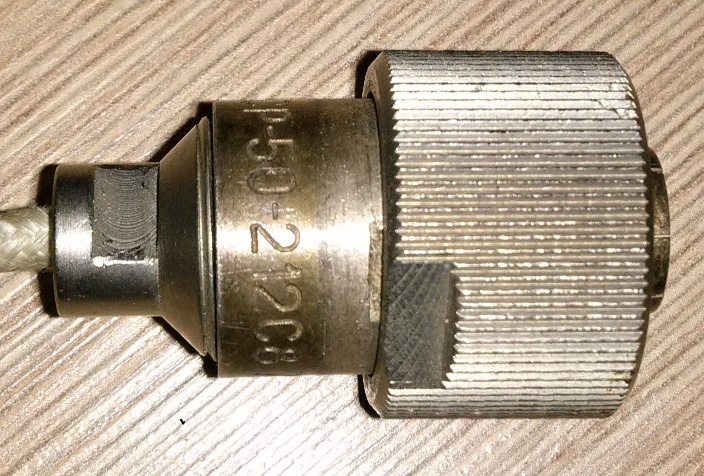

(фото Александра Назаренко)

Источники:

1. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт, 1969.
