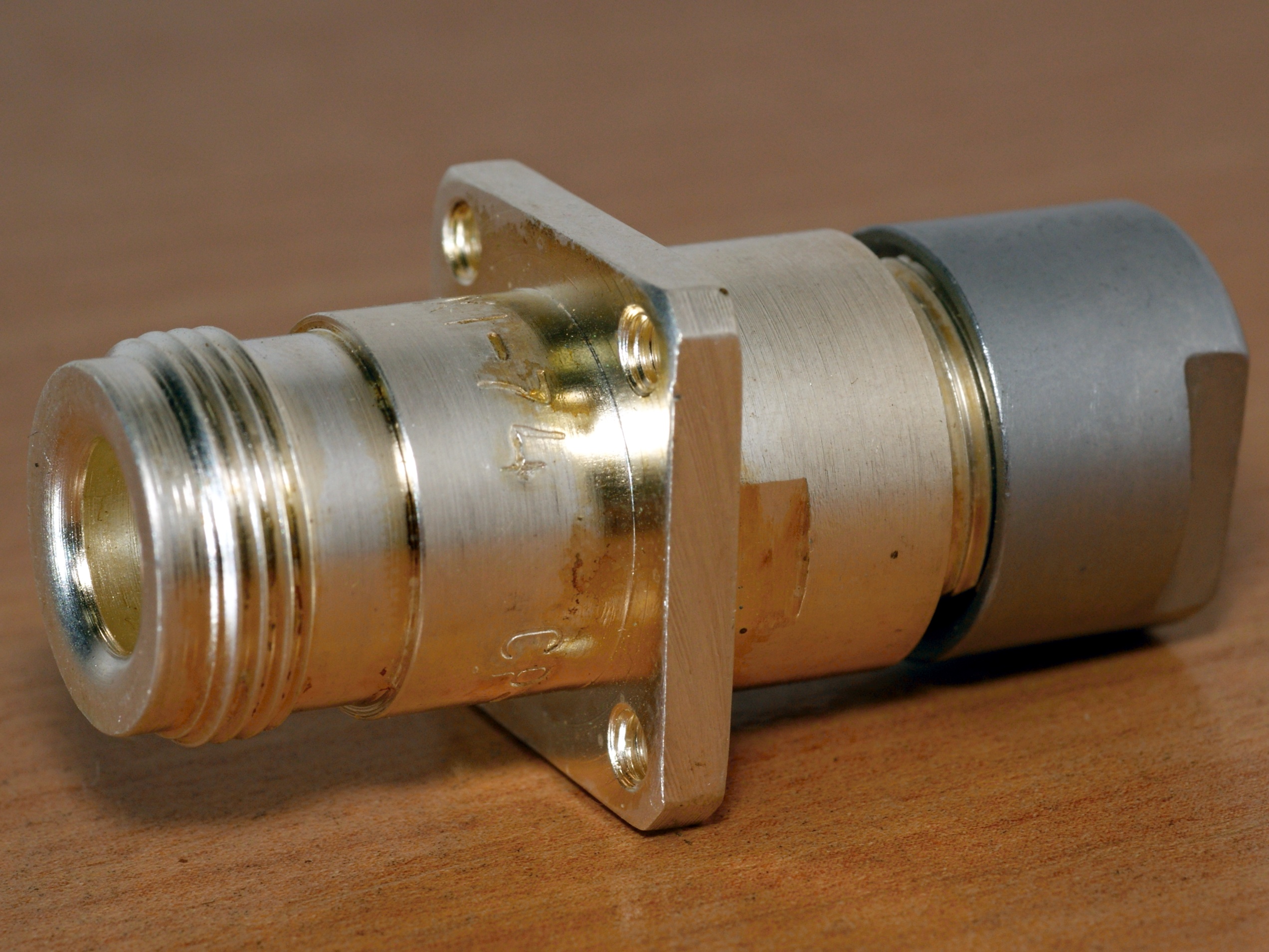

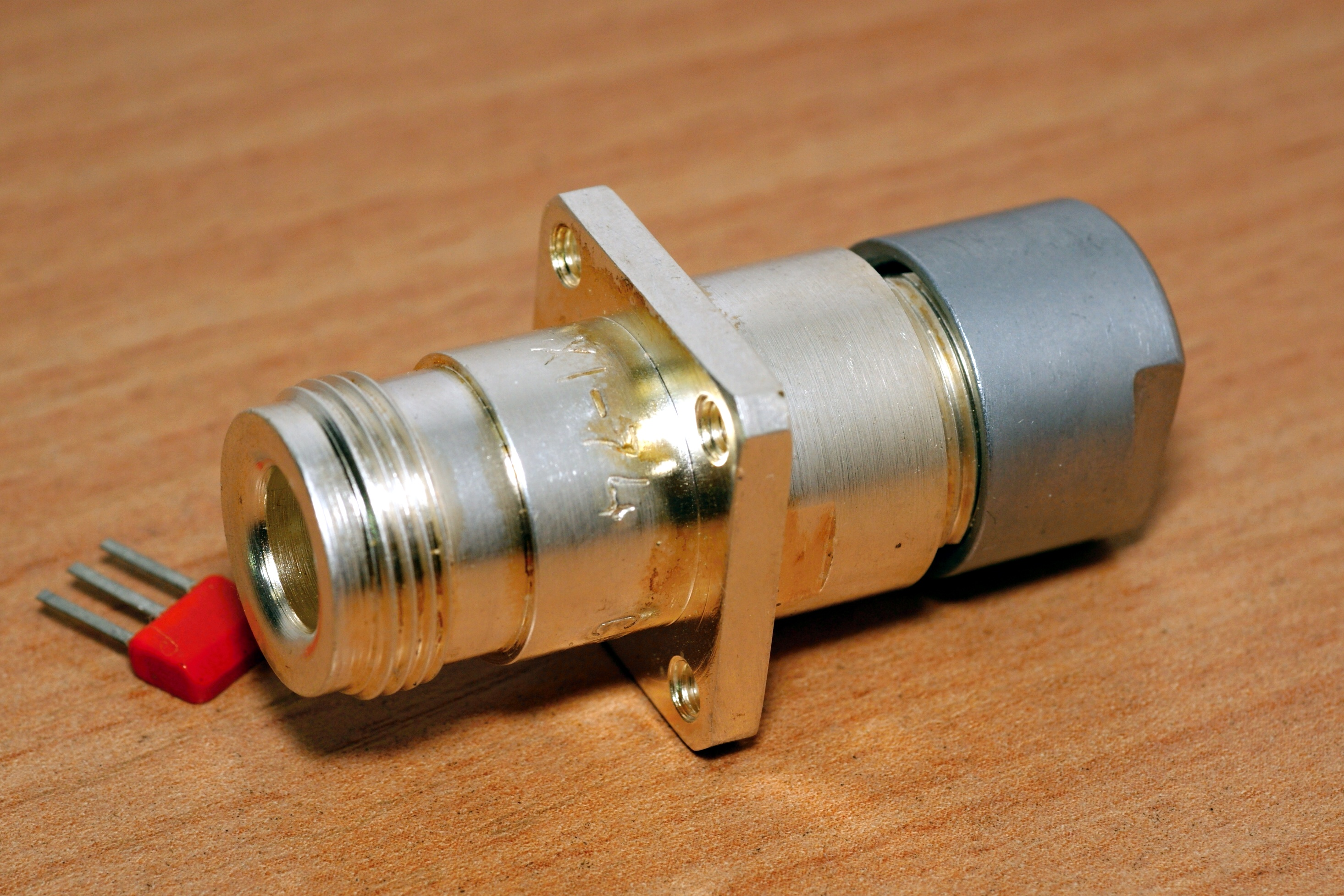

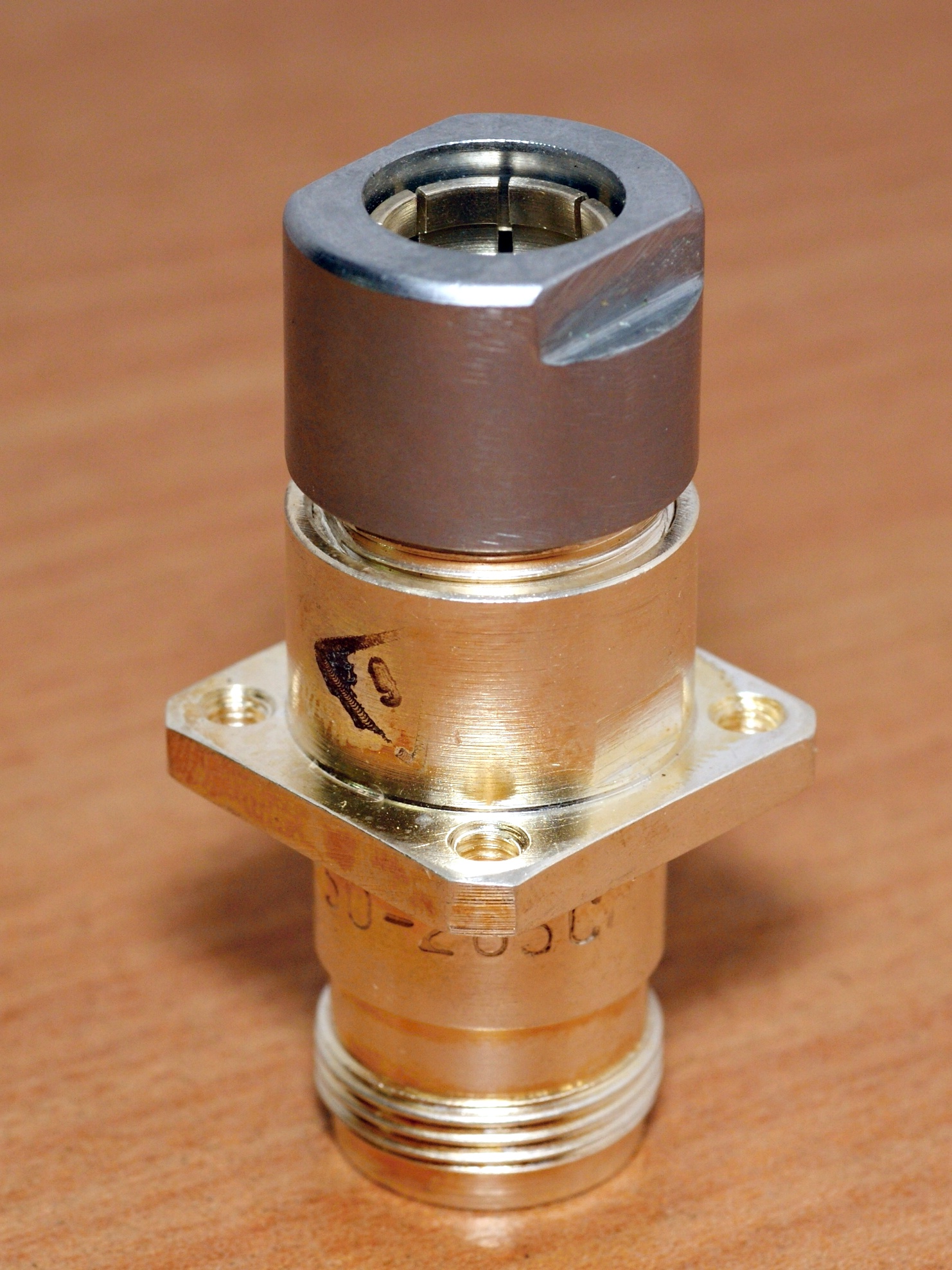

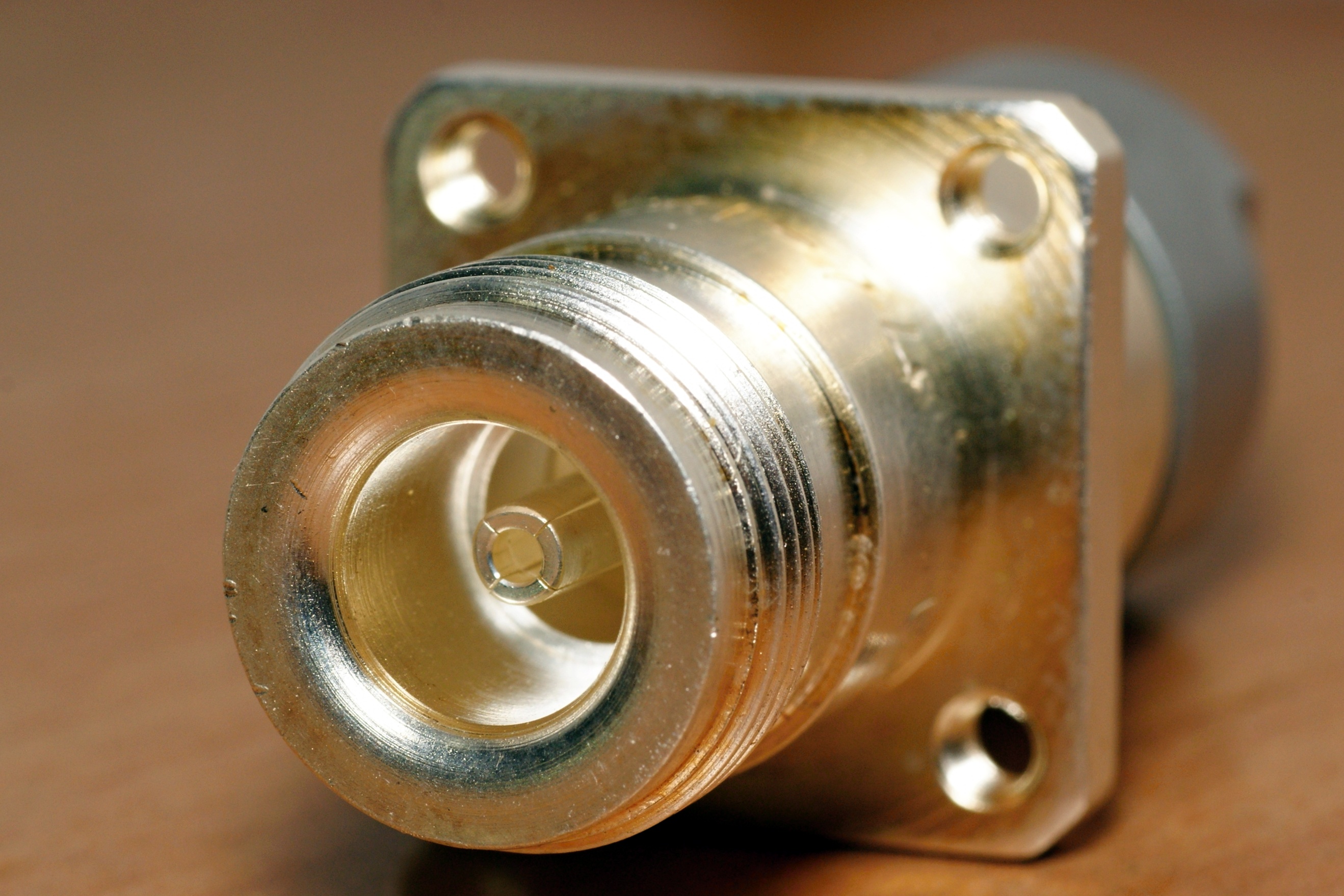

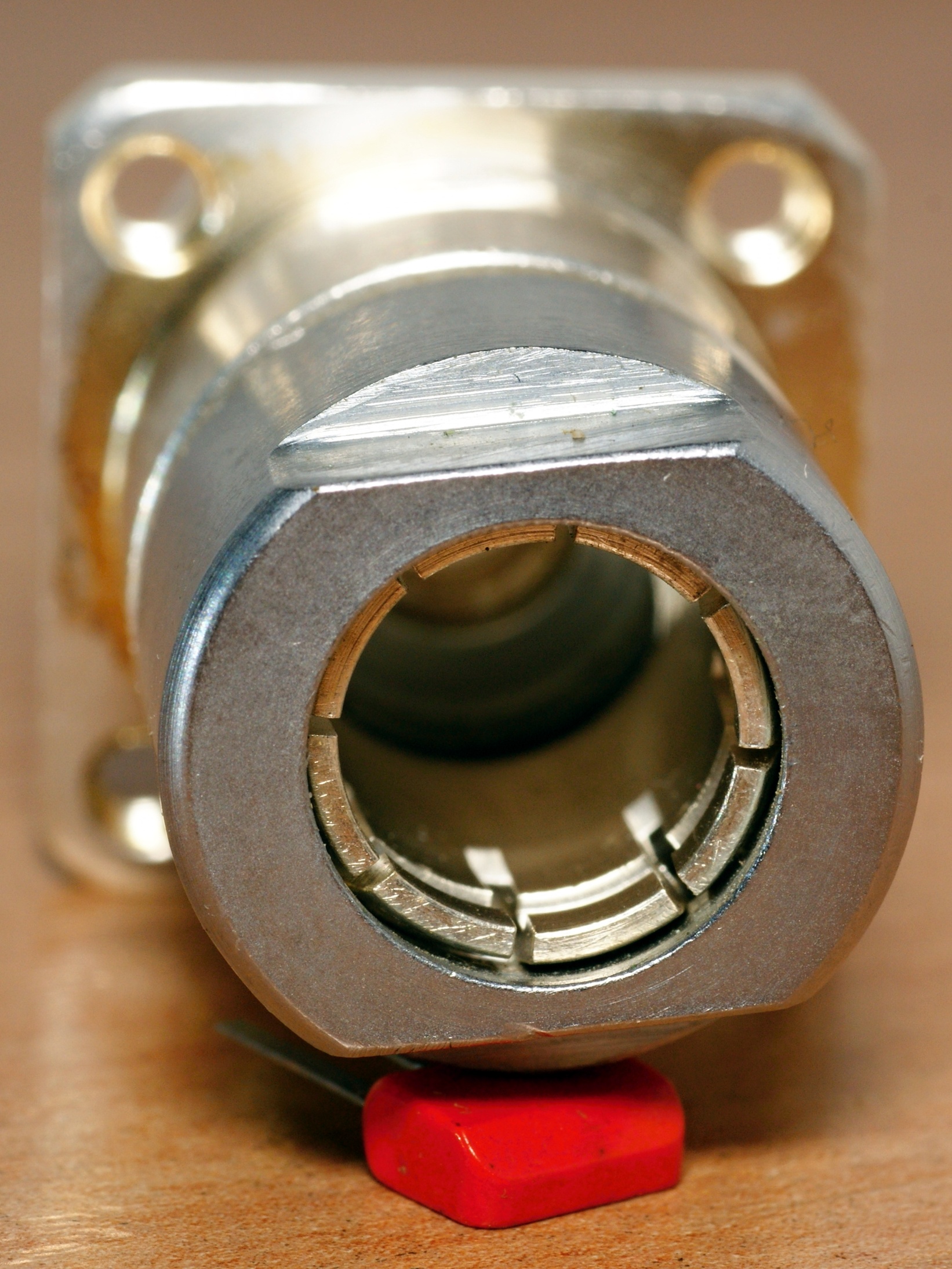

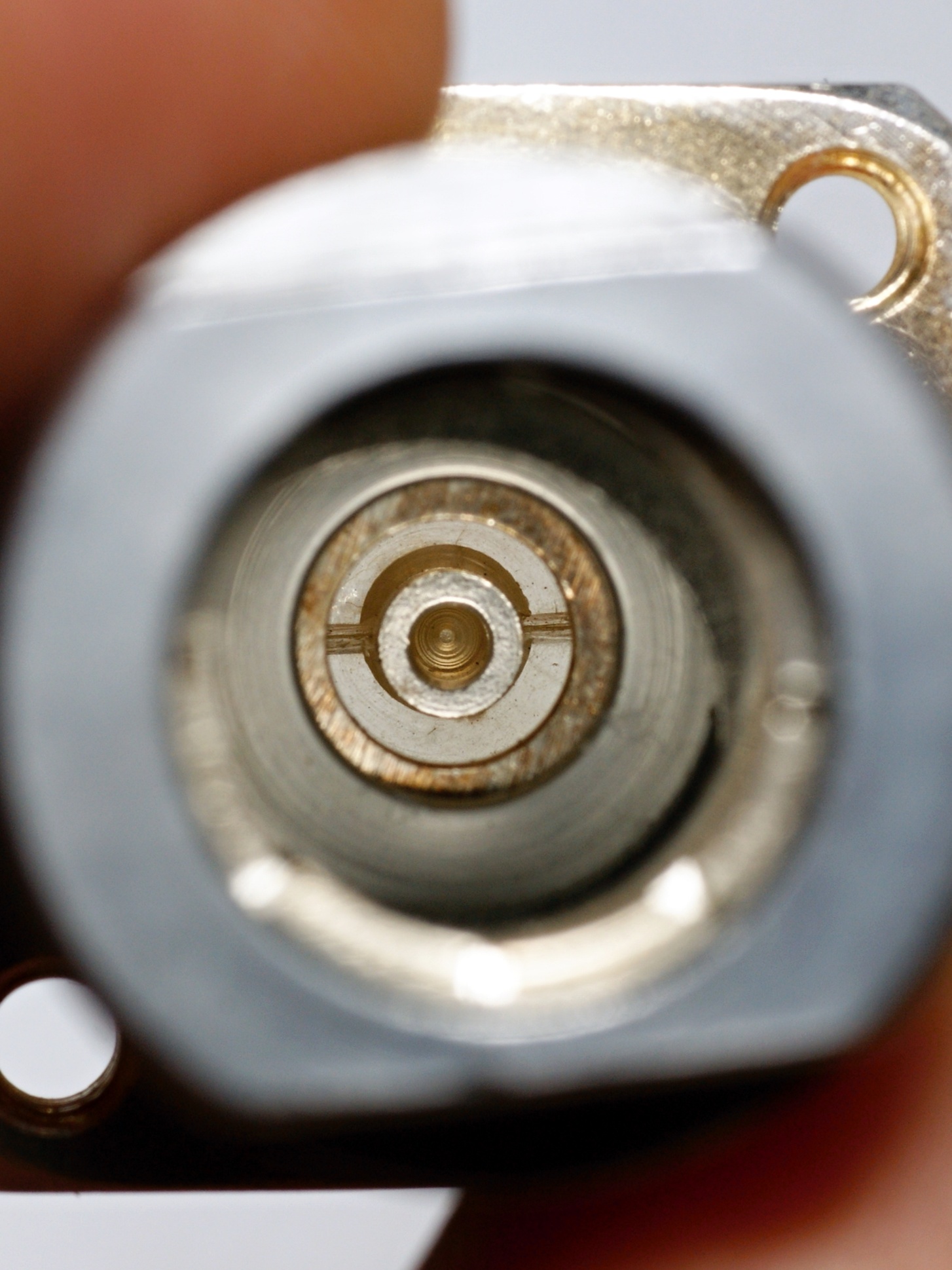

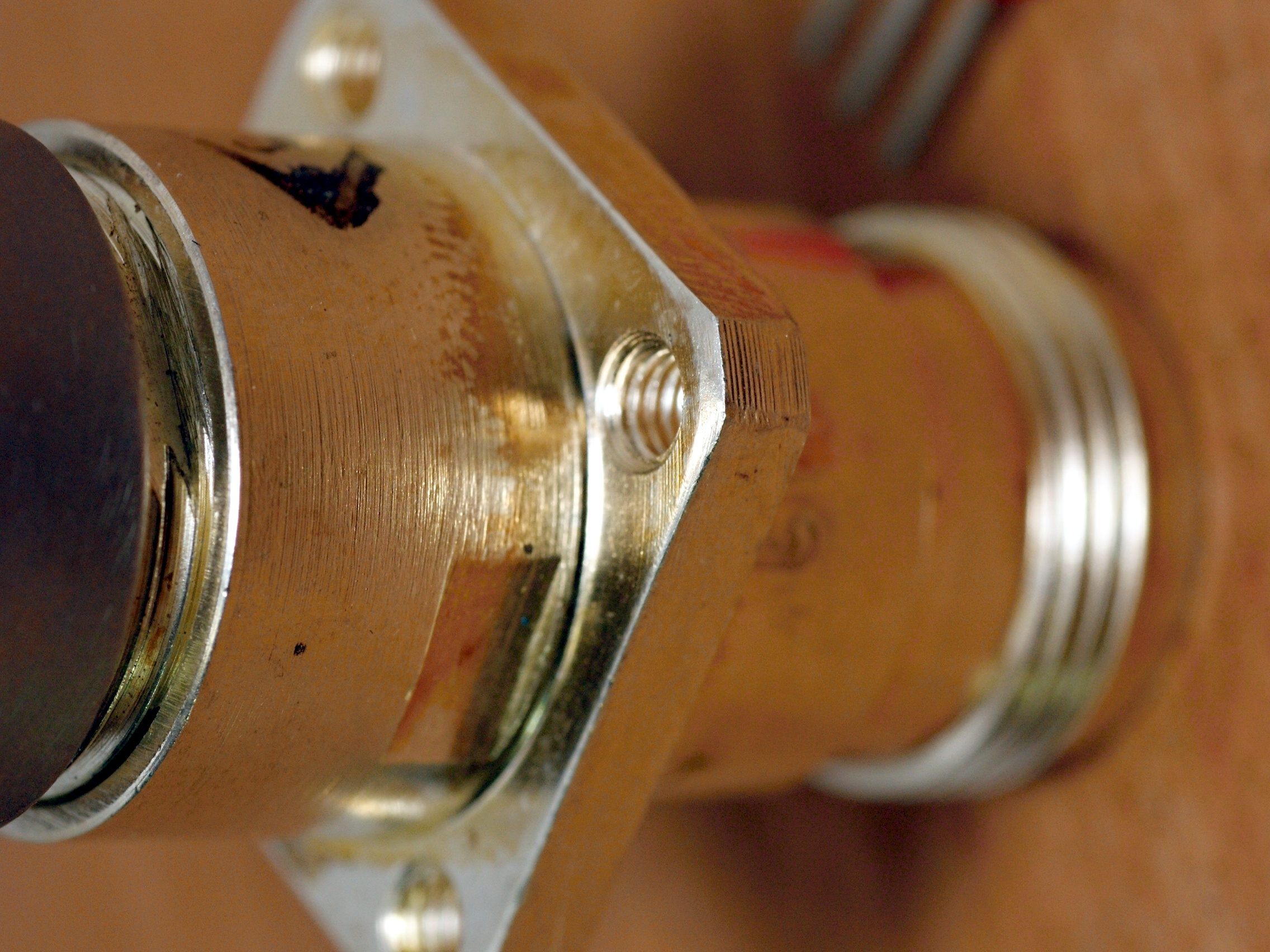

Начинаю небольшую подборку
высокочастотных разъемов серии СР50-2ххС (Соединители
Радиочастотные, волновое сопротивление
50 Ом, материал изолятора - полиСтирол).
Эта довольно экзотическая серия имела во Время Оно кодовые название "Тип III" и "Экспертиза" и представляла собой отечественную адаптацию (под метрические размеры) популярной западной серии ВЧ-разъёмов средней мощности типа N. Диапазон рабочих частот до 12-18 ГГц (в зависимости от типа разъема); присоединяемый кабель - так называемый "7/3" (по внешнему/внутреннему диаметрам), к примеру РК50-4-47.
Специфика этой серии, во-первых, в том,
что ни на одном разъеме я не встречал товарного знака производителя.
Более того, исполнение у них иногда такое, что закрадываются мысли о кустарном производстве :)))
Но, для любителей разгадок, шифр ТУ на некоторые разъёмы
этого семейства начинается с букв ЕЭ ;)))
Второе. Они полностью отсутствуют в какой-либо литературе. По крайней мере, мне не удалось найти ничего (а я уж слегка покопался, поверьте). Так что даже неизвестна хотя бы примерно их номенклатура - я встречал около десятка типов, но сколько их на самом деле, не представляю.
Третье, нумерация этих соединителей отчасти пересекается с более привычными нам ФВ, к примеру есть СР50-267С и СР50-267ФВ. Но это АБСОЛЮТНО РАЗНЫЕ соединители. Хотя, казалось бы, порядковый номер должен быть однозначен.
Судя по всему, основной выпуск этих разъёмов приходится на 70-ые годы, хотя несколько типов дожили, как минимум, до развала Союза.
|
|
|
