СР75-375Ф

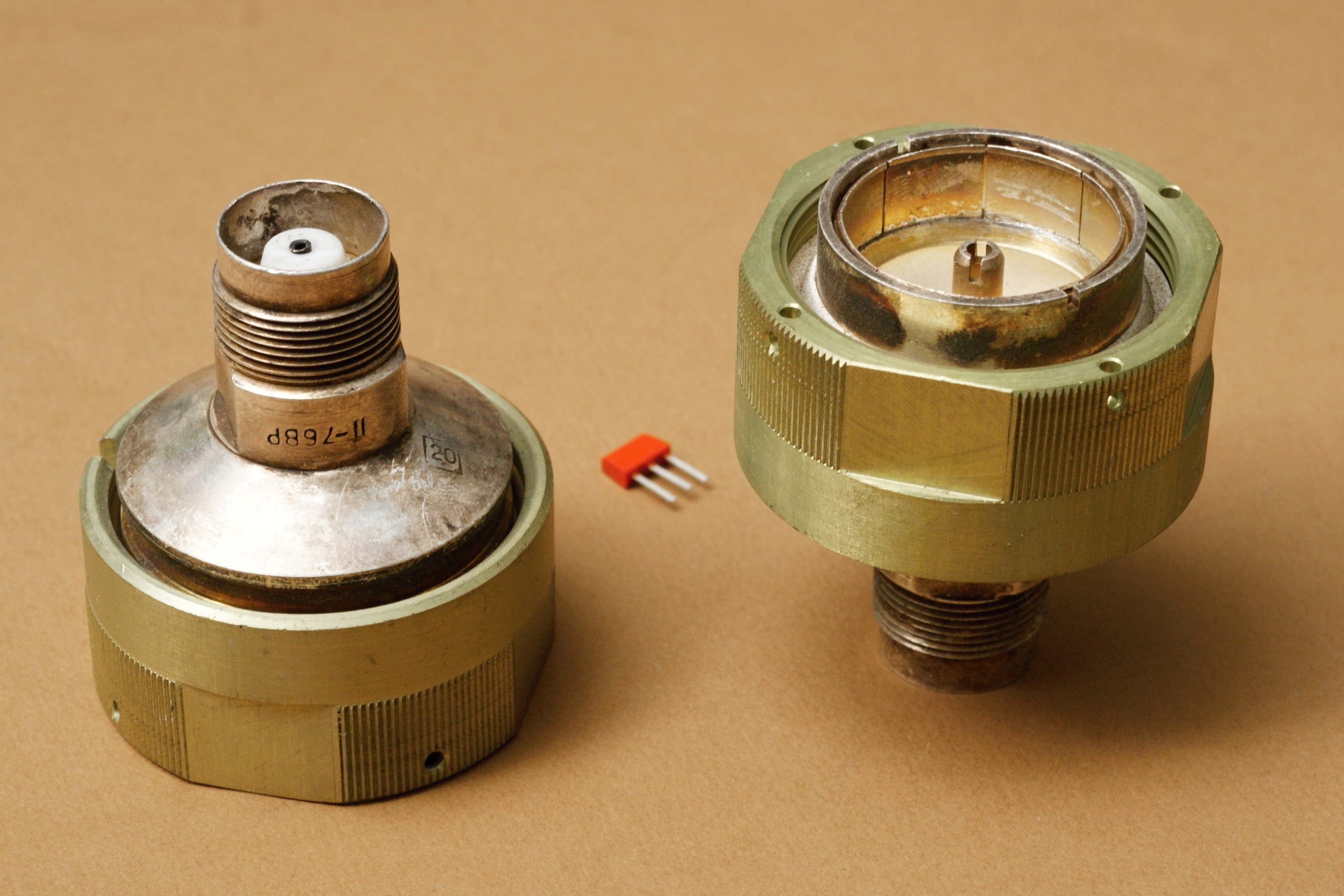

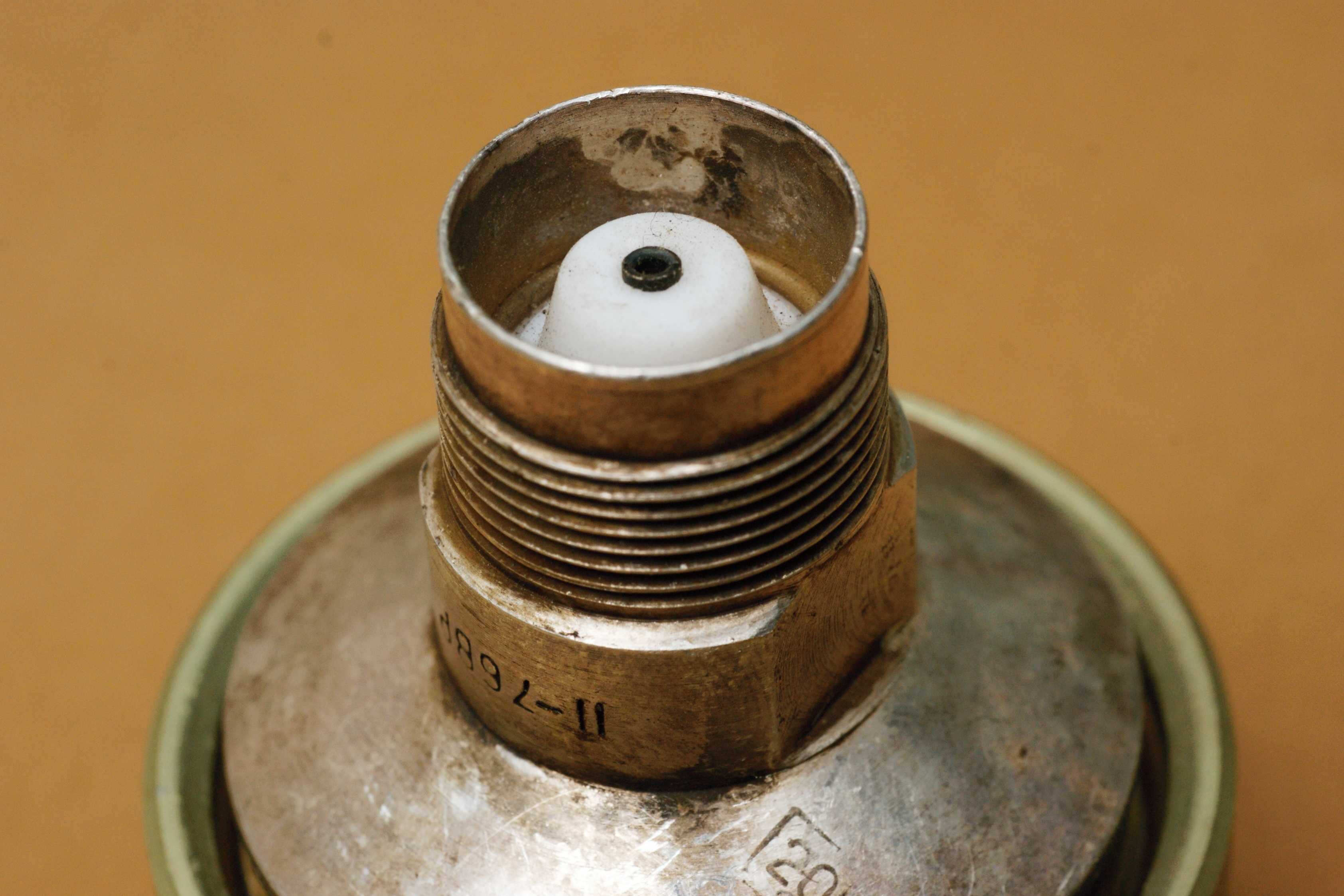

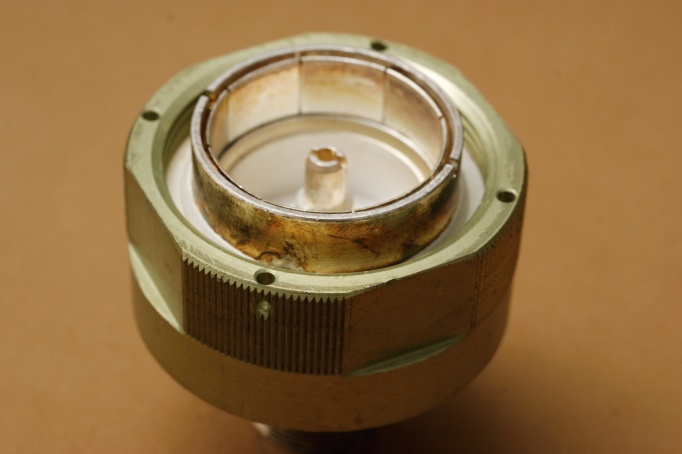

Поистине мегалитический разъем-переходник. Если с одной стороны у него вполне привычное гнездо Ряда 6 (см. ВР-158 и т.п.), то с другой - подобная же по конструкции, но монструозная по размерам вилка Чертежа 8 по ГОСТ 20265-83. К примеру, с такой вилкой могут стыковаться розетки для кабеля РК75-17-12 с внешним диаметром (кабеля, разумеется) 21мм. Для сравнения, распространенный западный "толстый" кабель RG-213/U имеет вдвое меньший диаметр...

Такая вот вполне себе мощная штука. Соединители этого стандарта применяются в передающей аппаратуре эфирного и спутникового телевидения.

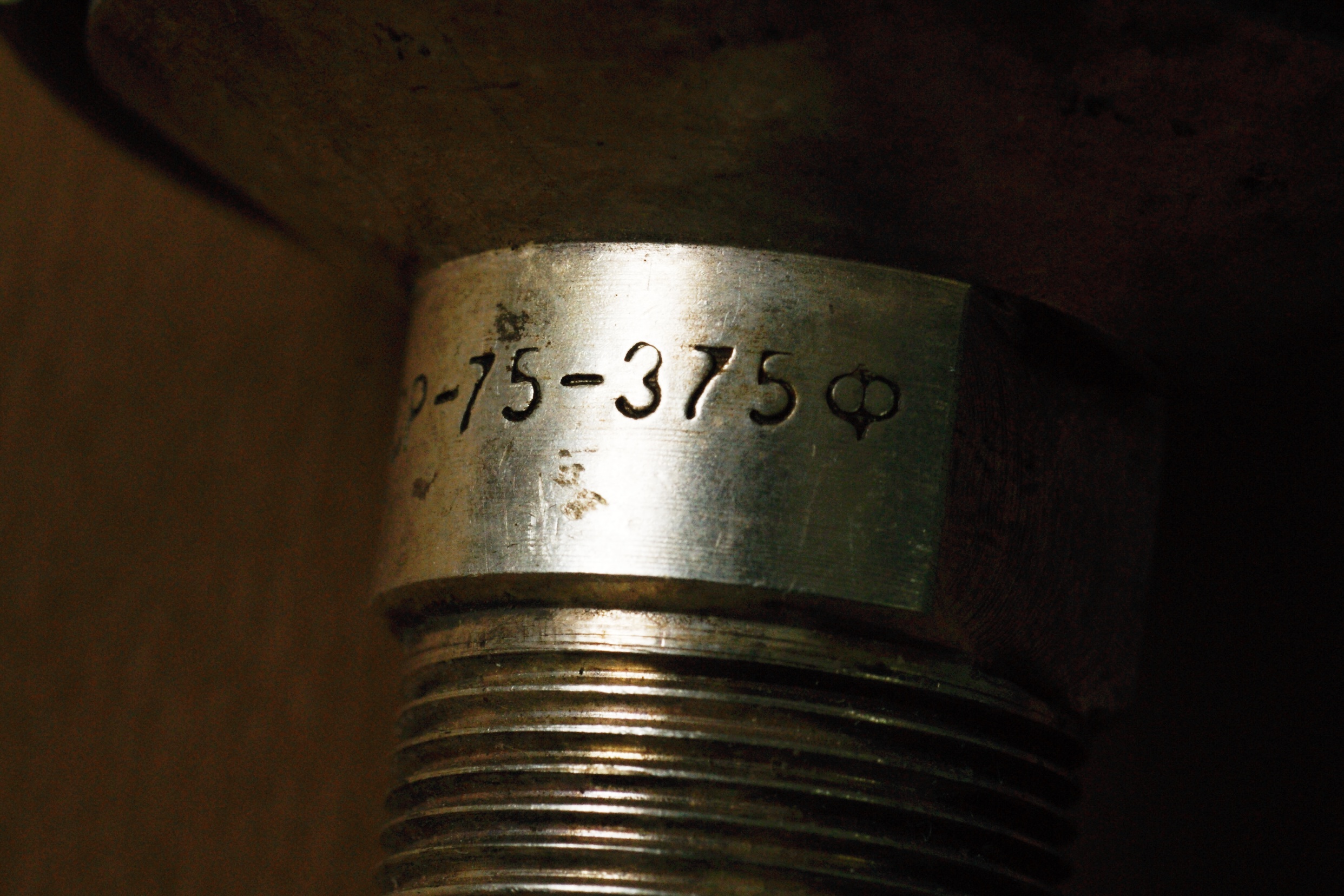

С обозначением же всё просто, (С)оединитель (Р)адиочастотный, (75)-Омный, (375)-ой разработки, (Ф)торопластовый изолятор.

Производитель - ПО "Октябрь", г.Каменск-Уральский.

Источники:

1. Соединители радиочастотные коаксиальные - ФГУП  "ПО "ОКТЯБРЬ".
