"Стабиль"

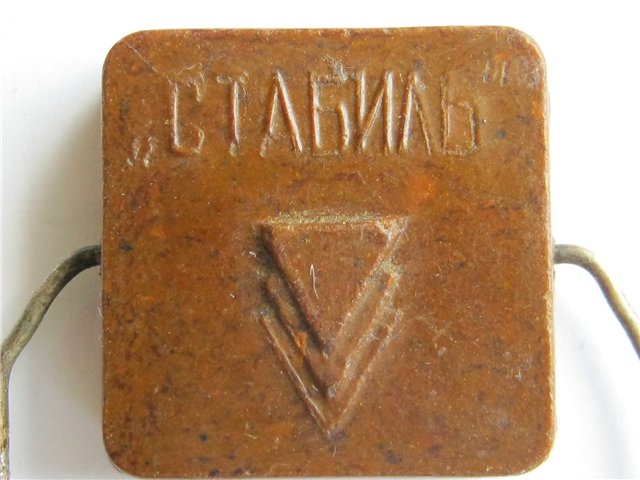

(фото от Aleksey Katamanov)

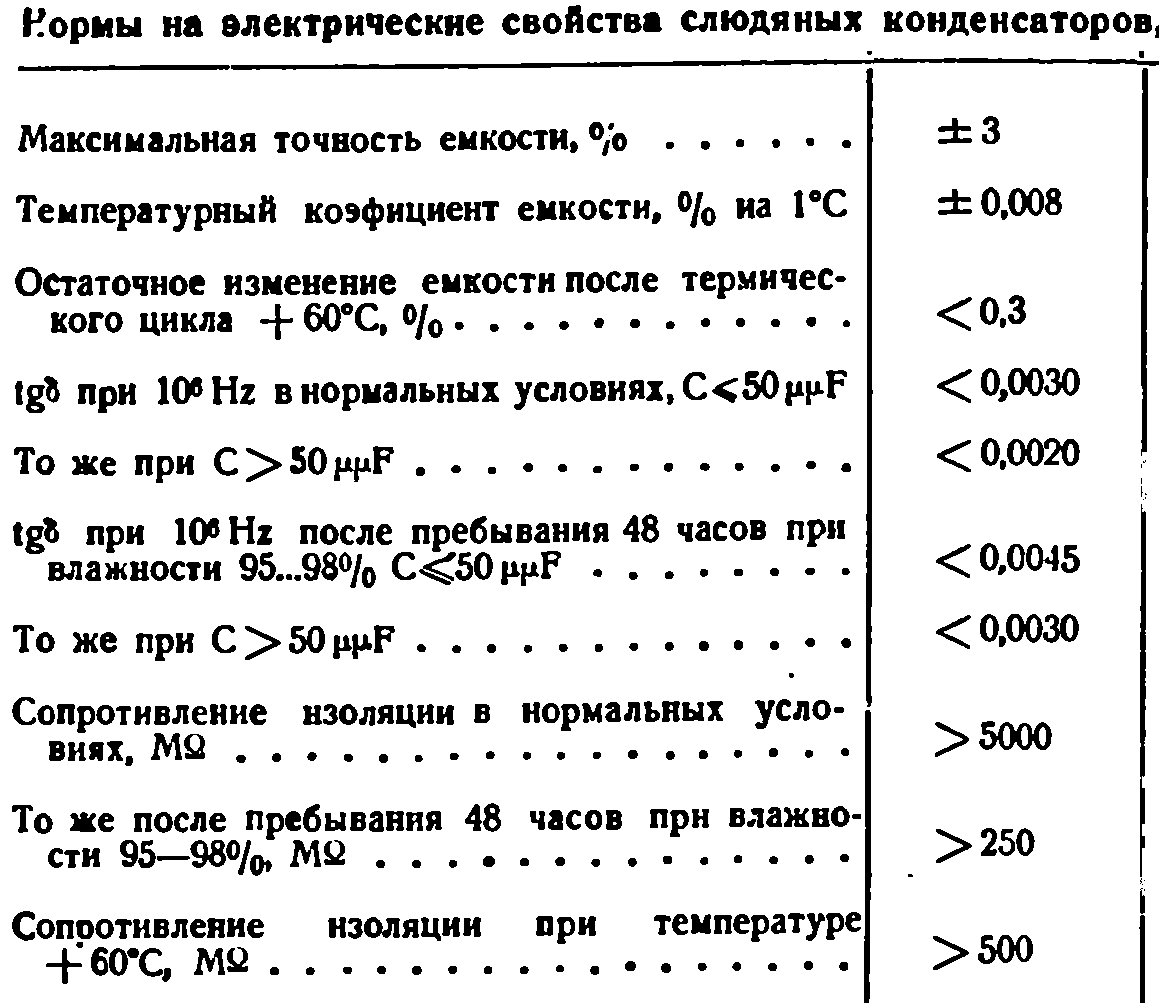

Слюдяные конденсаторы с особо стабильными параметрами, для применения в спецтехнике. Выпускались в 40-х годах прошлого века, также и под названием "тип С". Параметры согласно справочникам - рабочее напряжение 500 В, испытательное 1000 В, диапазон выпускаемых емкостей от 10 до 470 пФ. Впрочем, фотографии опровергают эти данные, по крайней мере в области емкостей.

Производитель - питерский ГосНИИ резисторов и конденсаторов (позднее ставший НИИ "Гириконд").

Отличие этих конденсаторов от традиционных "Типов" состоит в том, что в качестве обкладок применена не фольга, а слой серебра, нанесенный непосредственно на поверхность слюды. Замена фольговых обкладок на серебреную слюду гарантирует отсутствие воздушного зазора между слюдой и обкладкой, позволяет уничтожить зависимость емкости от давления и улучшить температурный коэфициент и стабильность емкости. Кроме того, при этом упрощается конструкция и уменьшаются размеры конденсатора.

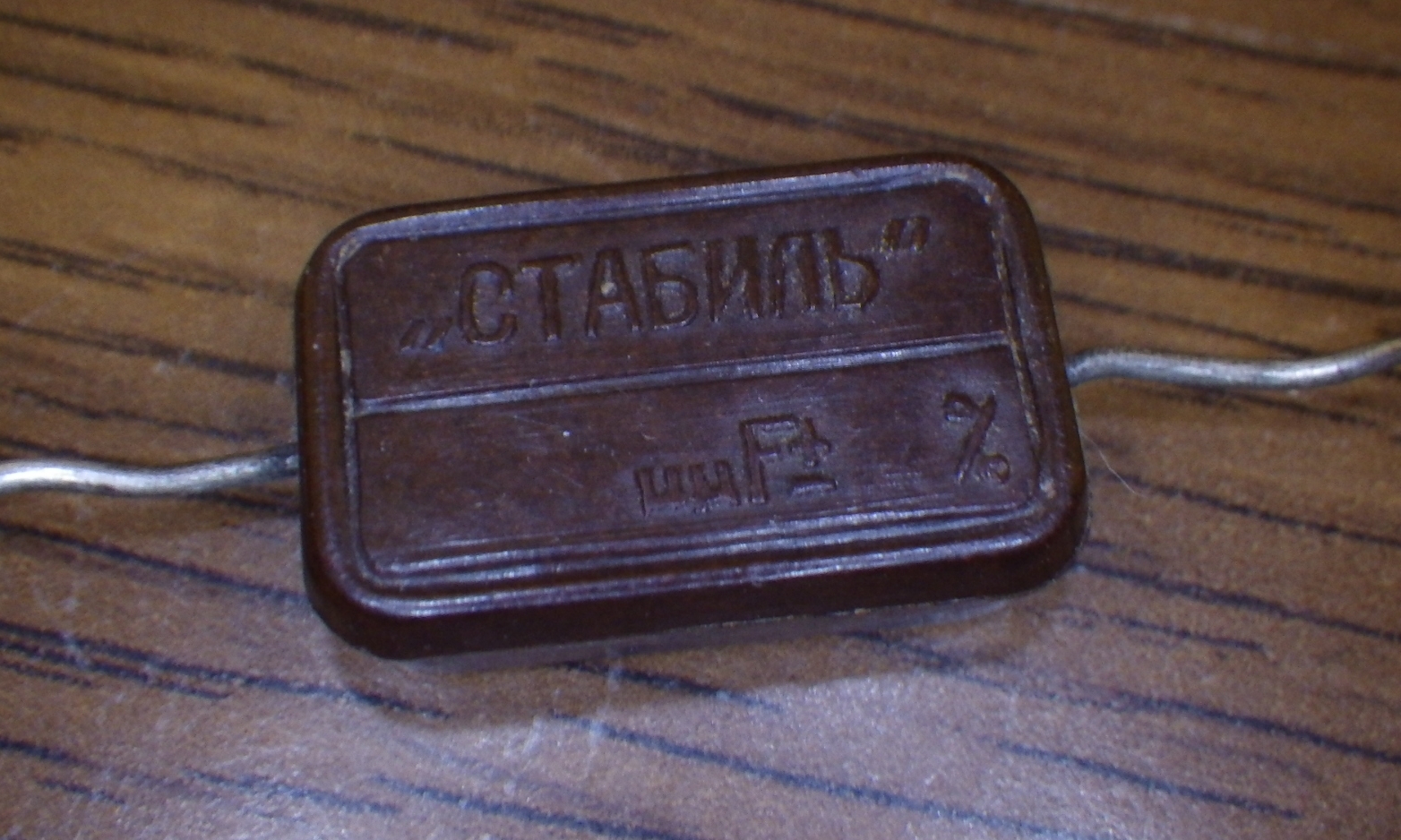

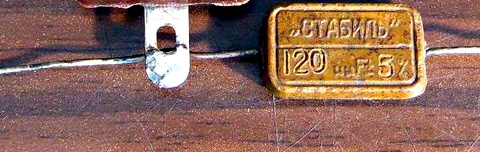

(фото с форума "Портативное ретрорадио")

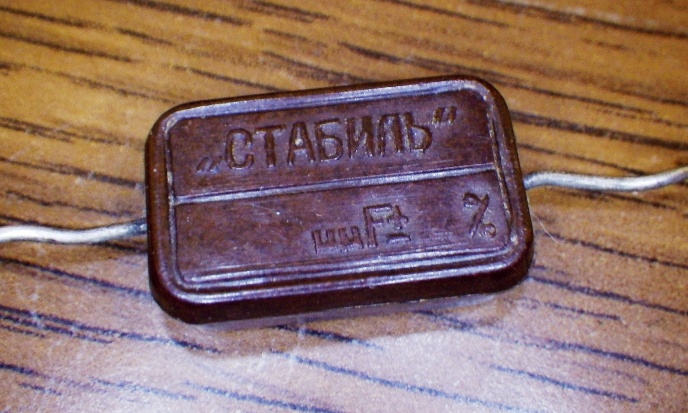

(фото с форума "Портативное ретрорадио")

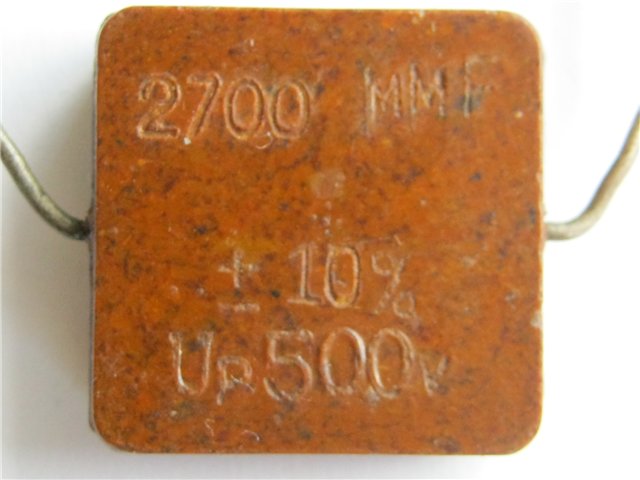

(фото с форума "Портативное ретрорадио")

Источники:

1. В.Т. Ренне. Электрические конденсаторы. - М.-Л., Госэнергоиздат, 1947.
2. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949.
