STK2125

Компания Sanyo Semiconductor - один из немногих производителей микросхем, сохранявших в своей линейке продукции и гибридные, практически до нынешнего времени (до 2010 года). В перечень микросборок этой фирмы входили различные низко- и среднечастотные усилители, преобразователи и ключи повышенной мощности, которые, из-за больших выходных токов и, соответственно, большой рассеиваемой мощности, не могли быть размещены в традиционных корпусах.

Ныне гибридные сборки Sanyo выпускают несколько китайских фирм; порядка пяти из них - лицензионные производители; они, как правило, делают их под своей торговой маркой, с другими названиями и очень качественно. Количество и качество "контрафактных" производителей оценке не поддаётся.

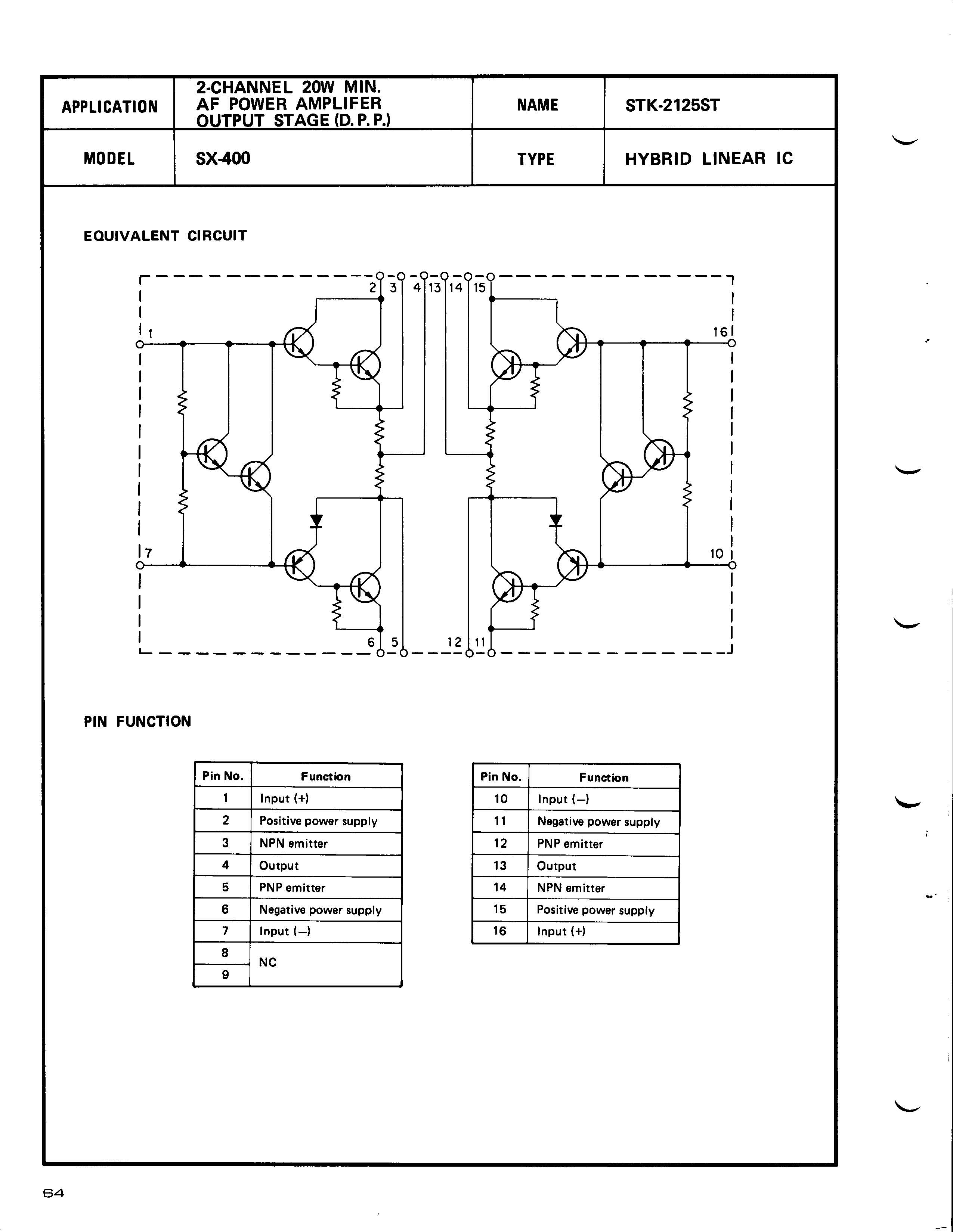

Когда ко мне в руки попала микросхема STK2125 - двухканальный выходной каскад Дарлингтона для усилителей мощности звуковой частоты (информация от Александра Перебаскина) - я не смог пройти мимо и не взглянуть на неё повнимательней.

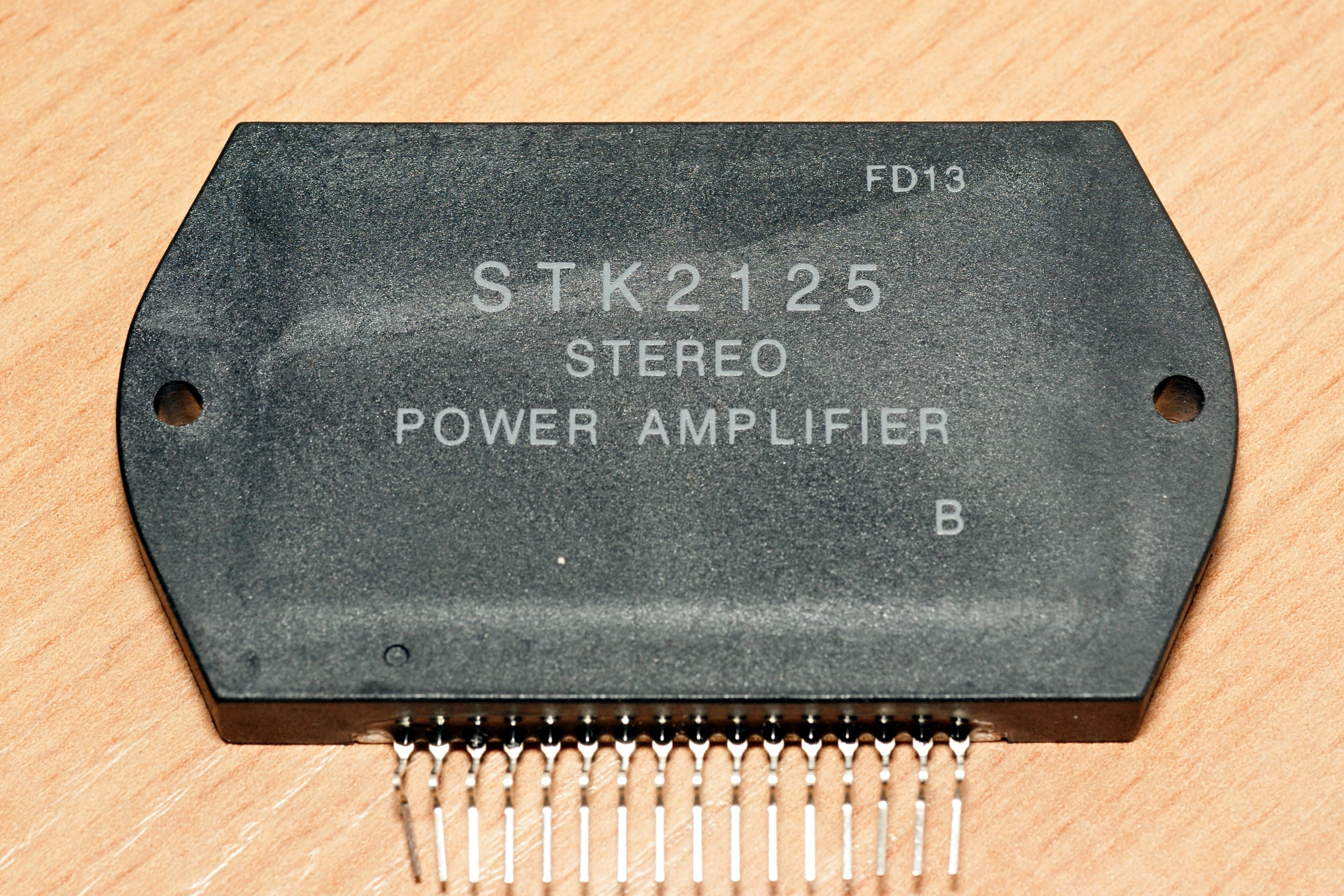

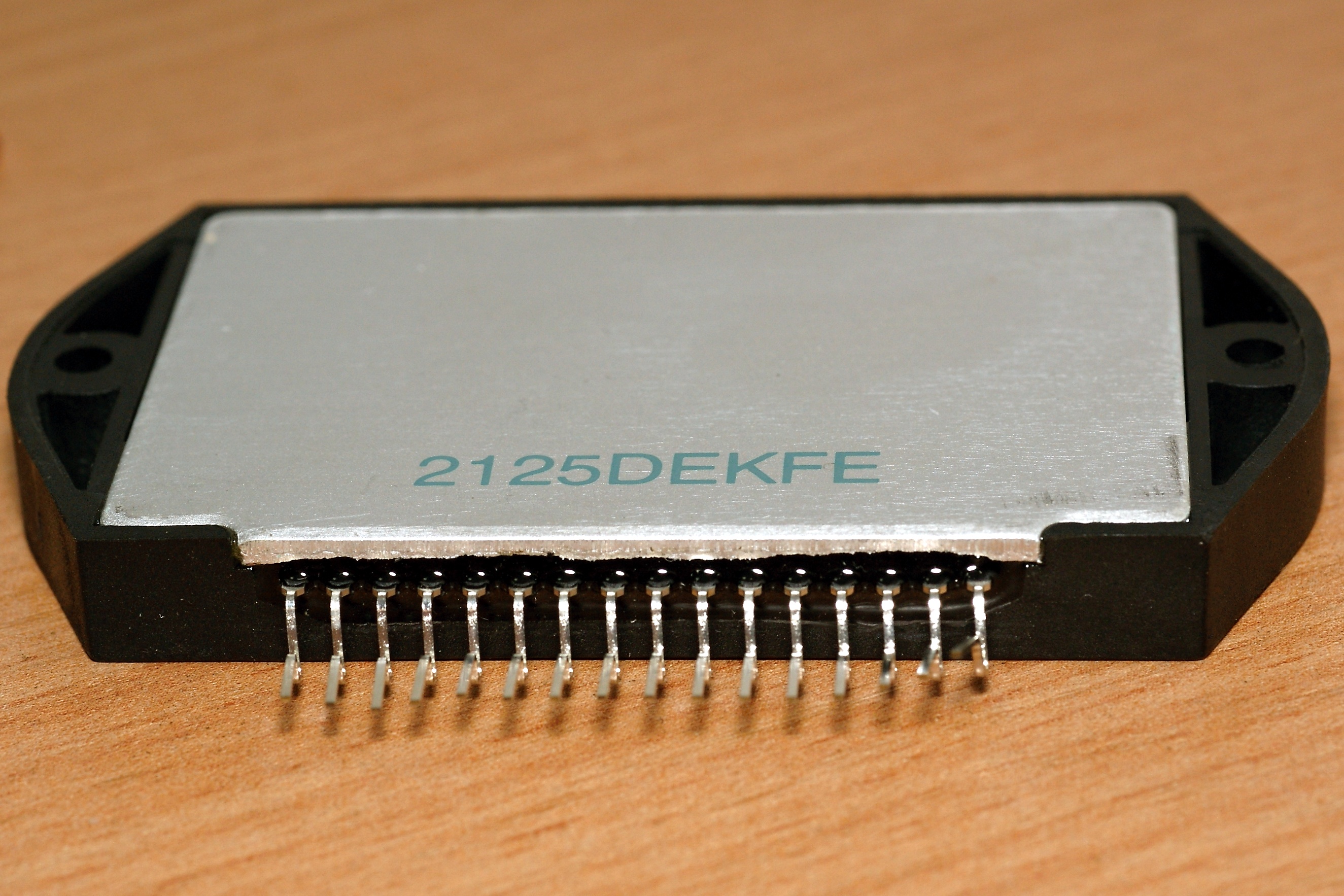

Конструкция гибридных микросхем фирмы Sanyo имеет свои особенности. Они обычно имеют вертикальное исполнение с однорядным расположением выводов. В качестве основы для размещения элементов используется металлическая пластина, которая играет роль теплоотвода:

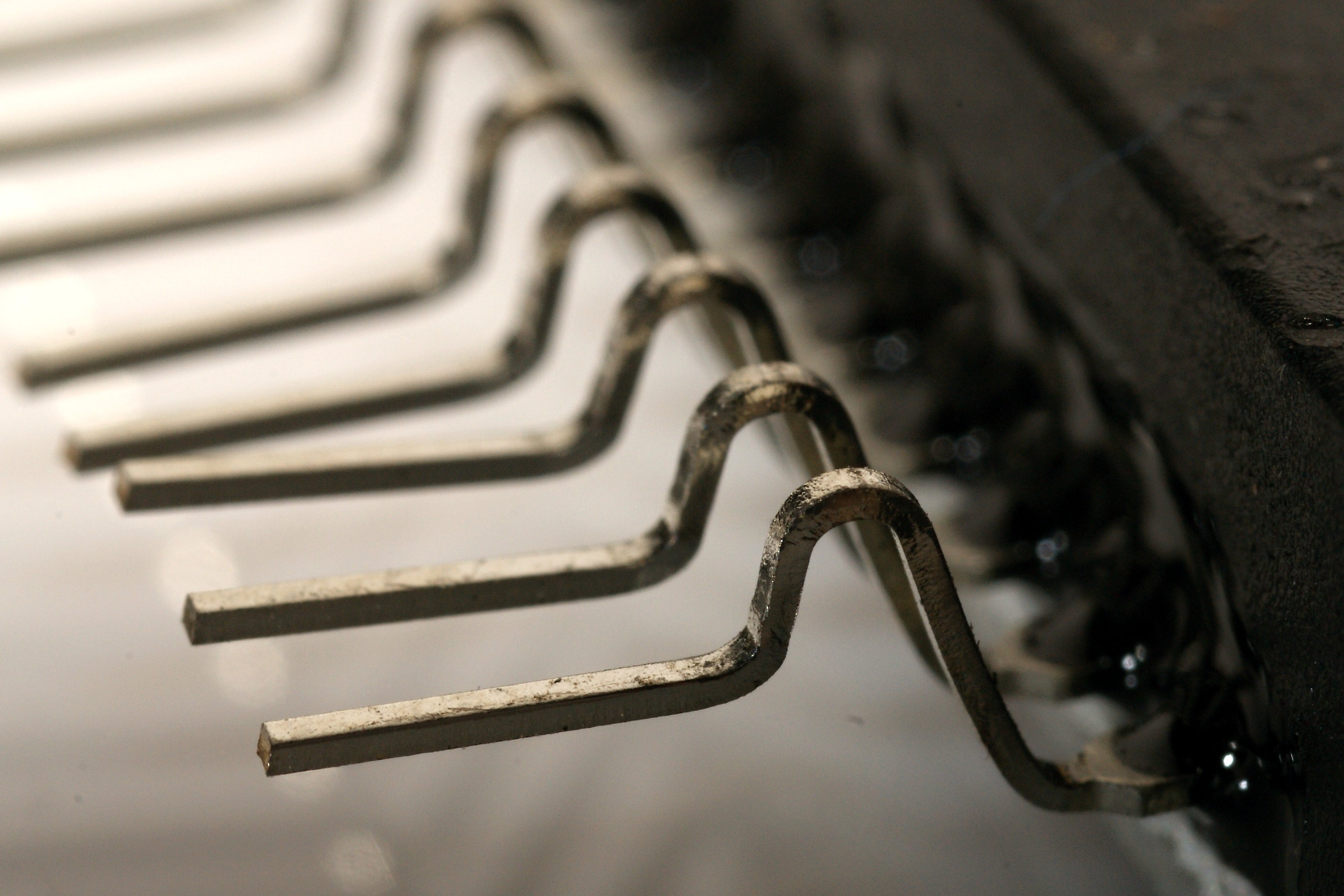

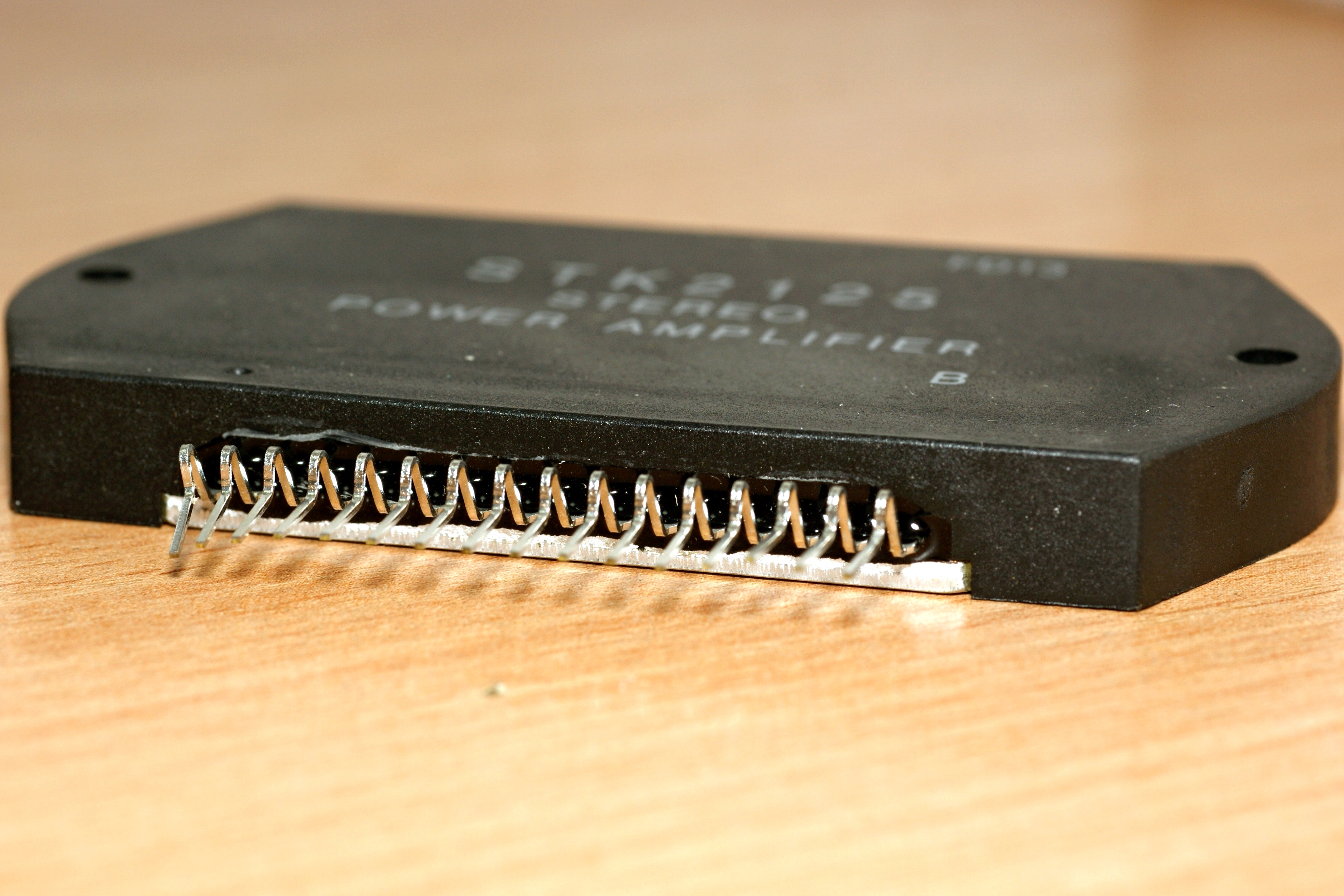

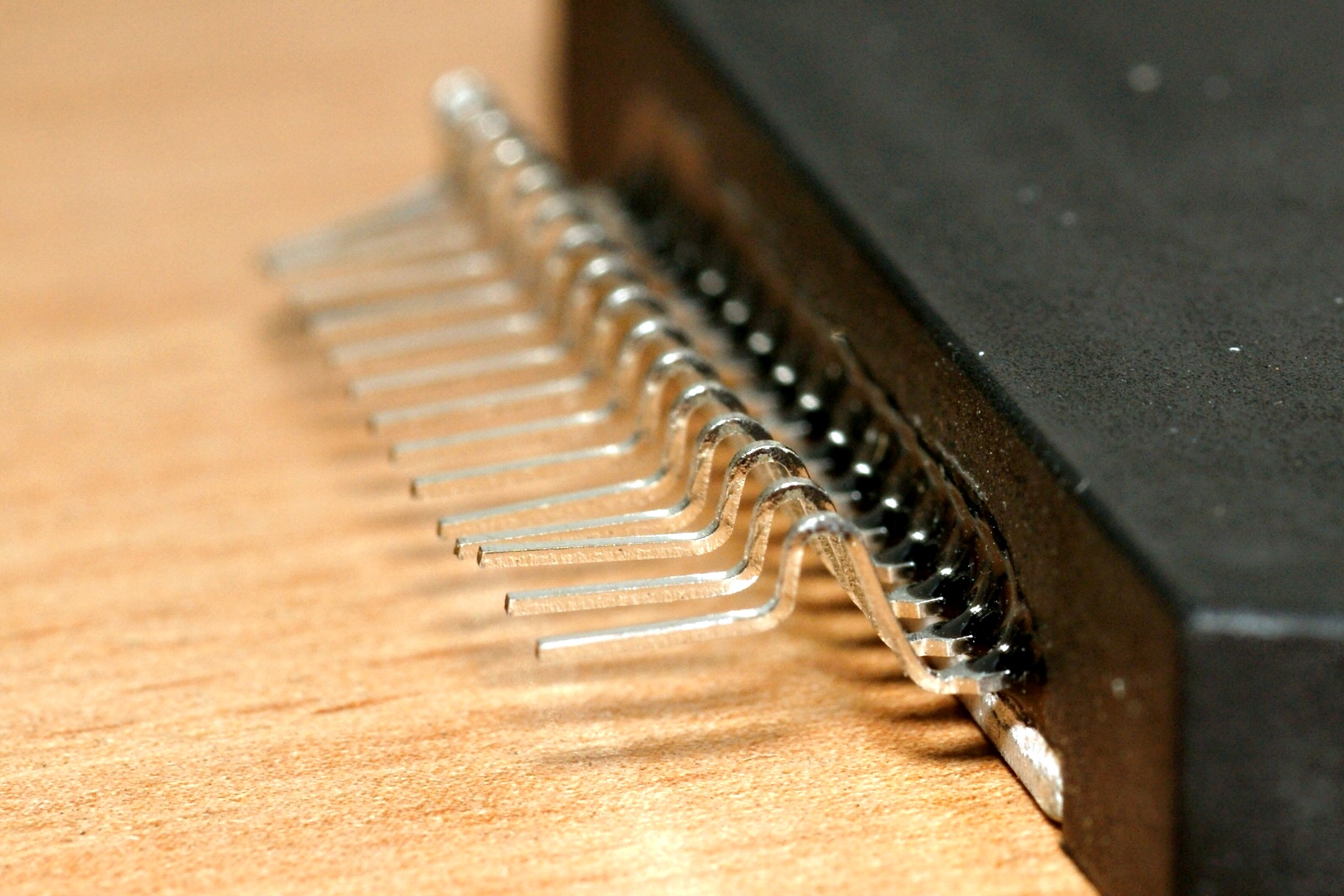

Сверху на неё приклеивается защитный кожух из пластмассы. Выводы микросхемы располагаются в нижней части корпуса и фиксируются заливкой компаундом:

Но заглянем внутрь.

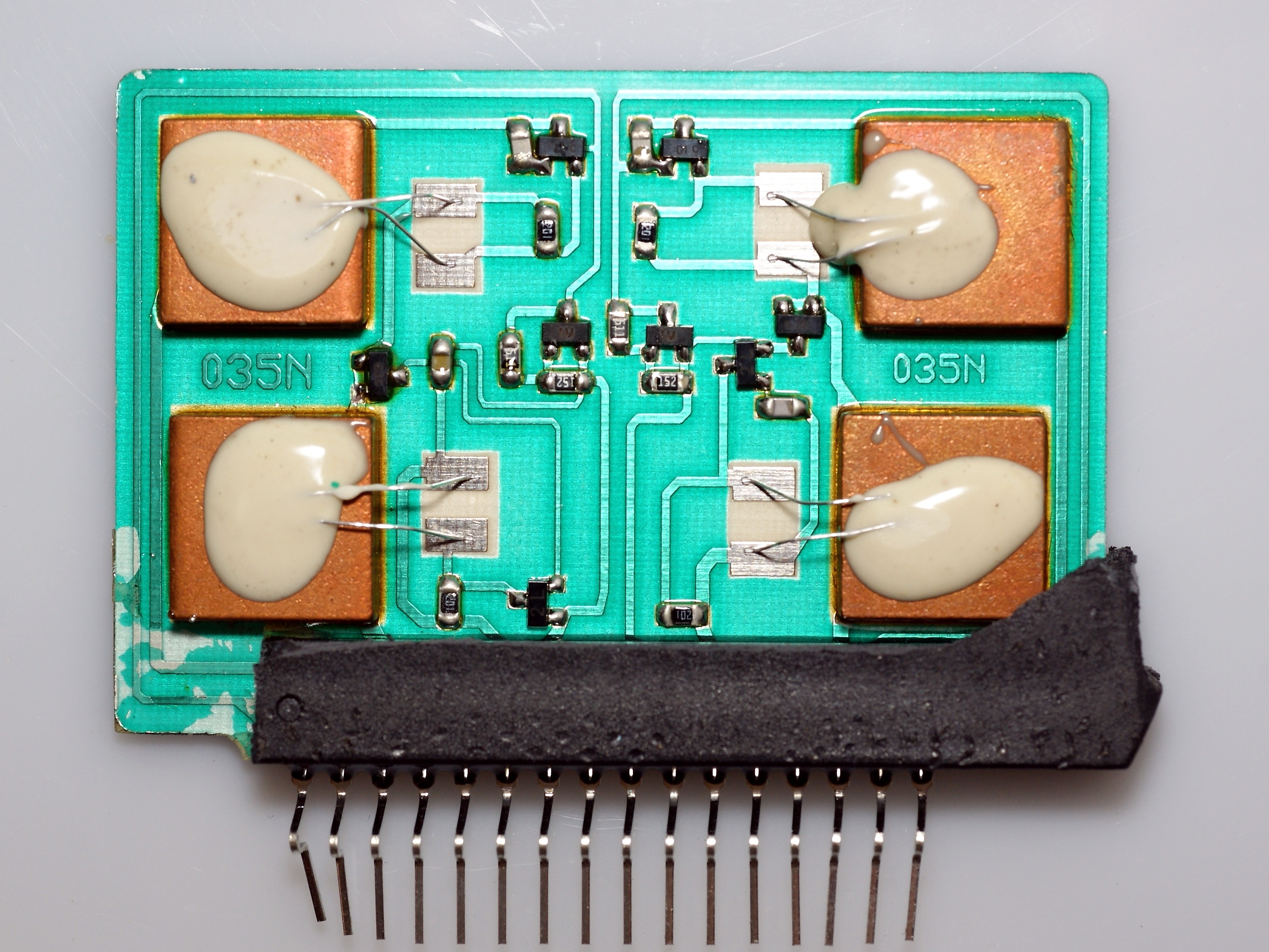

На алюминиевую пластину наносится слой эпоксидной смолы для изоляции, а сверху наклеивается медная фольга, образующая токопроводящие дорожки, как на обычных печатных платах.

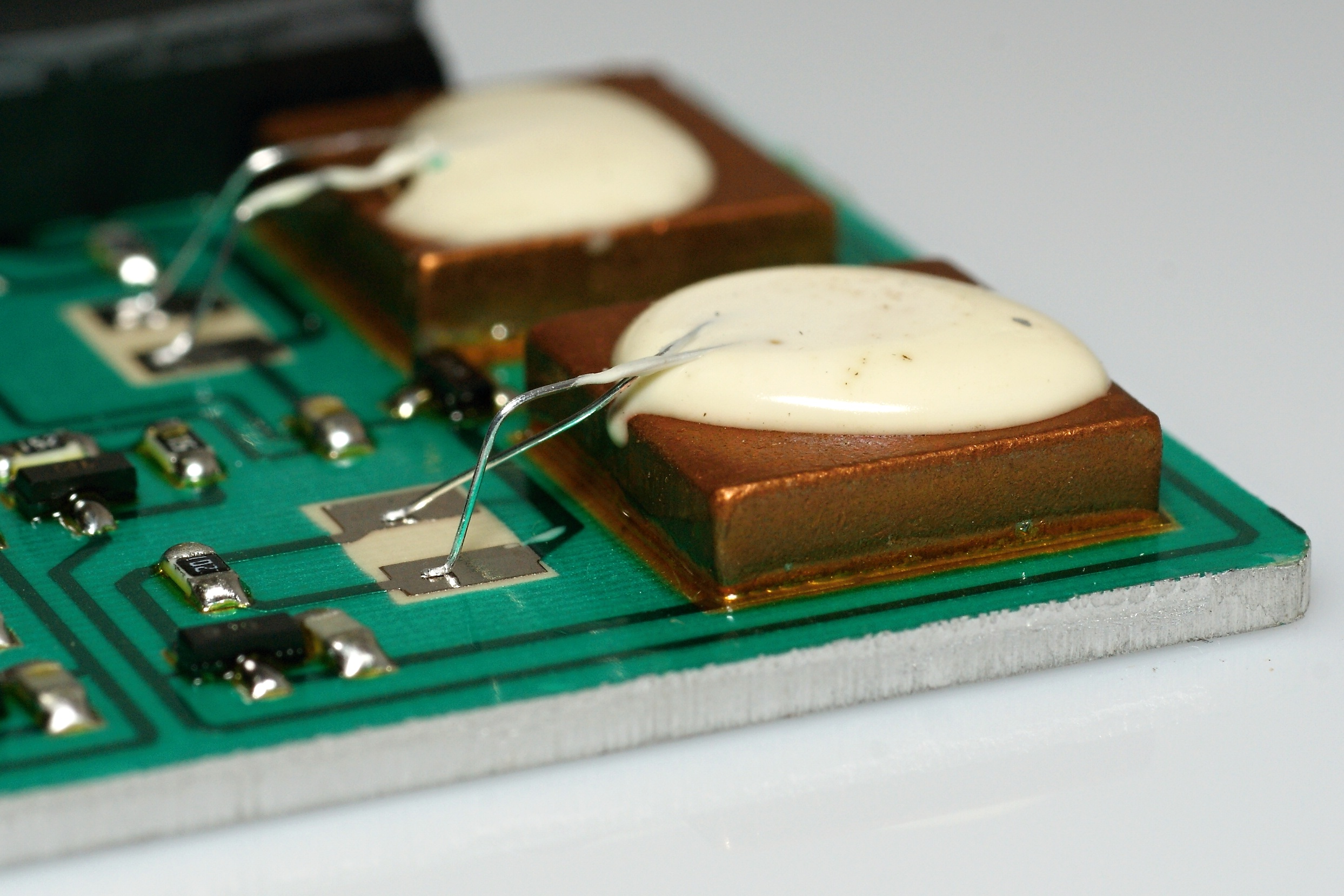

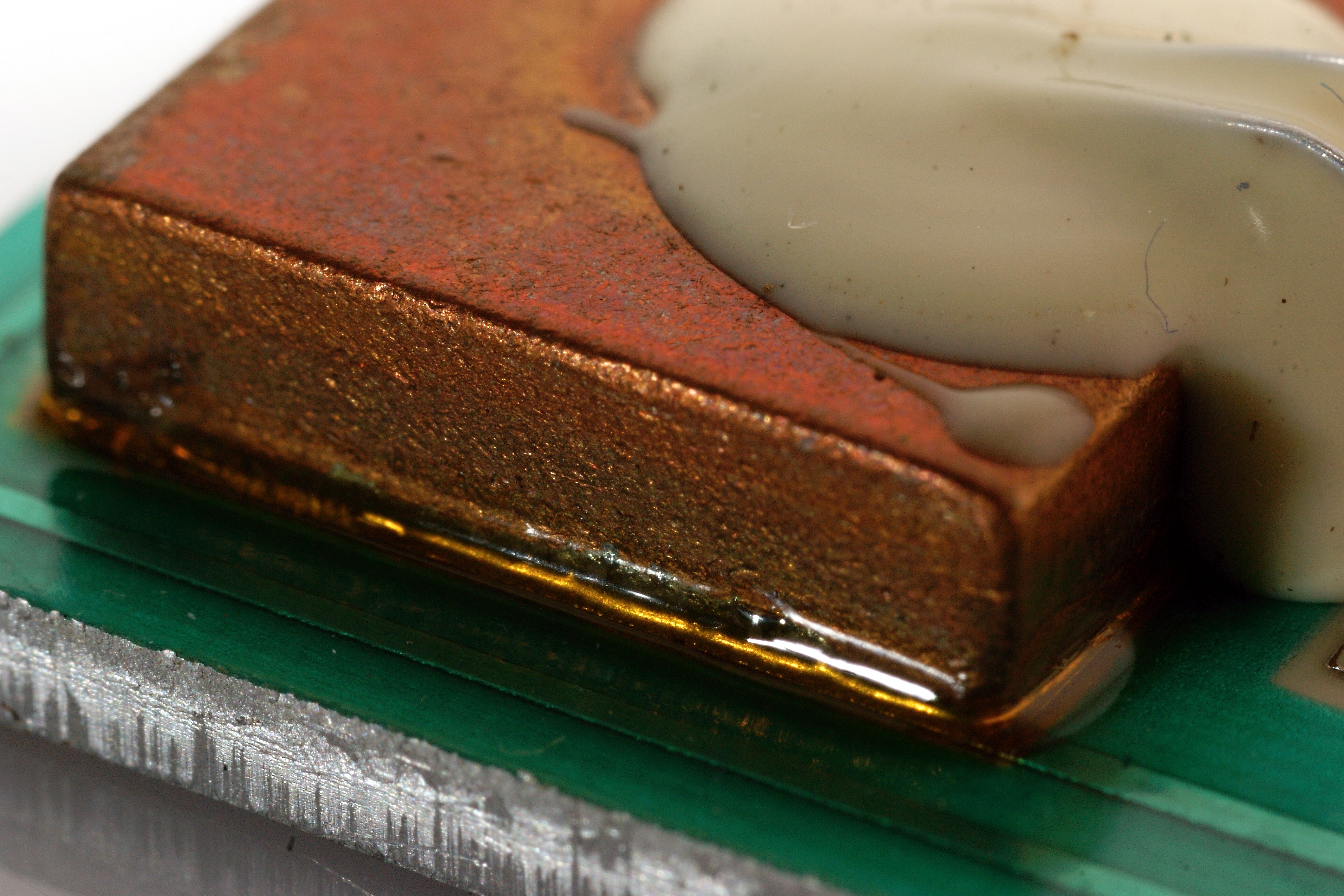

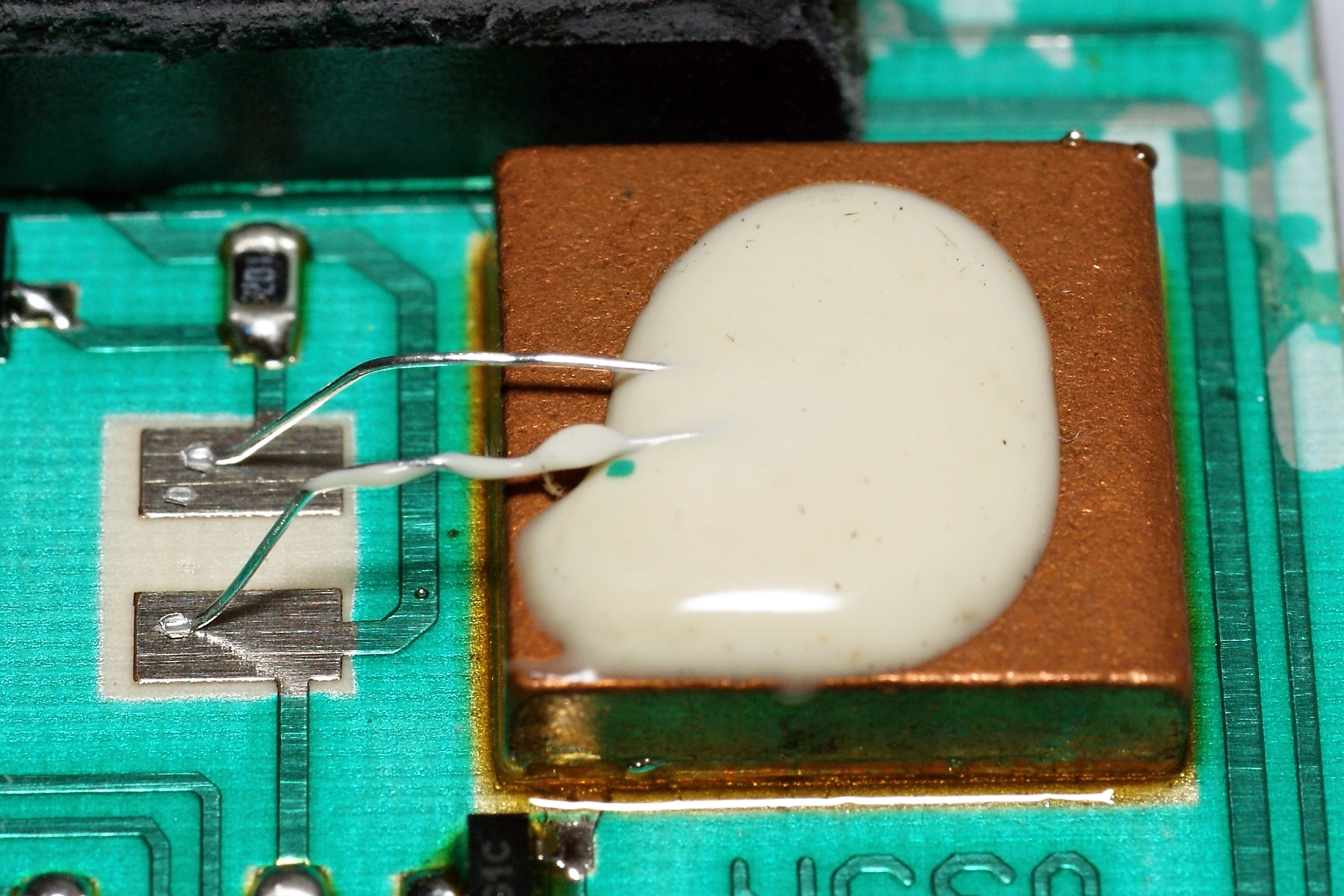

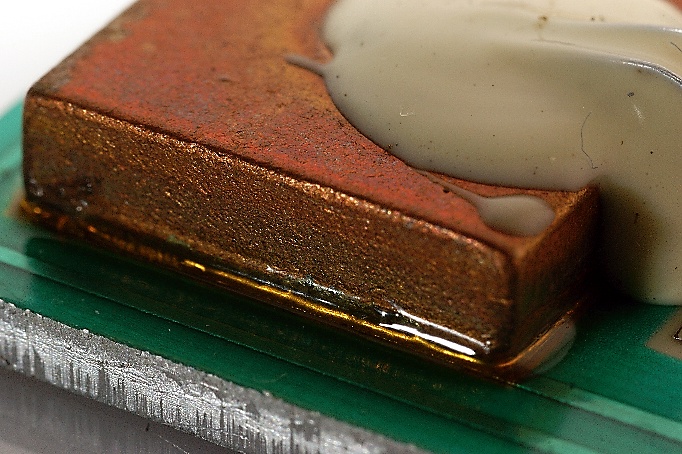

Мощные транзисторы размещают на металлических теплораспределителях. Технология этих теплораспределителей была важной фирменной "фишкой" Sanyo и они имели определённую конструкцию; в частности, обязательным было покрытие из серебра или никеля. В этой же микросхеме они представляют собой грубый штамп из голой меди с облоем и заусенцами, что является явным признаком подделки.

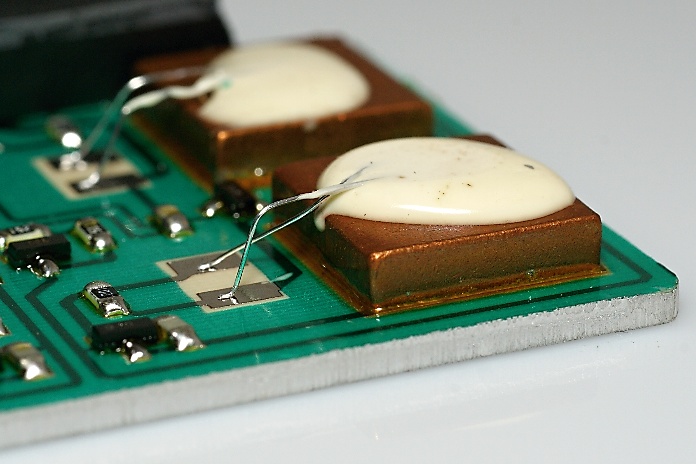

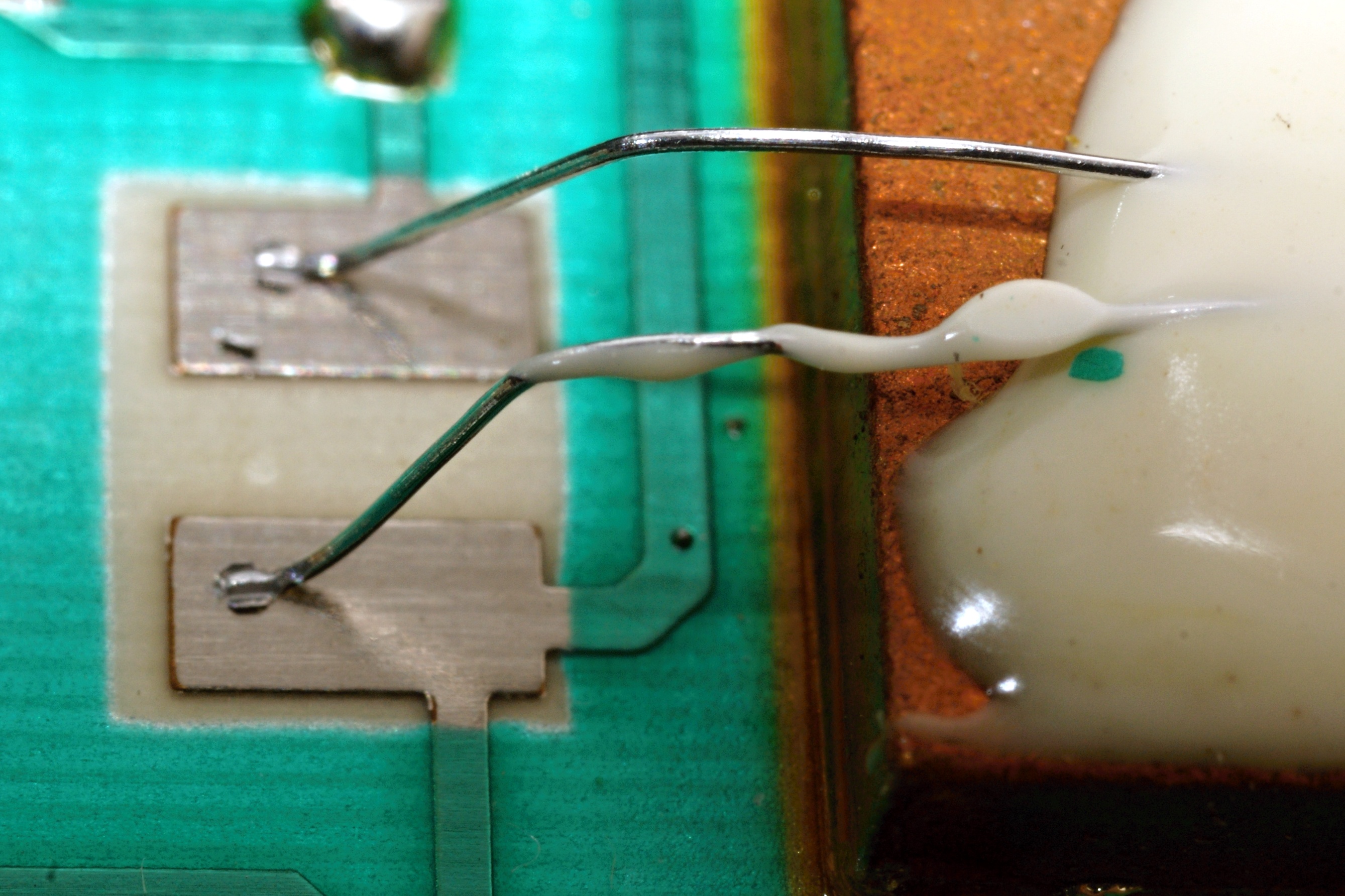

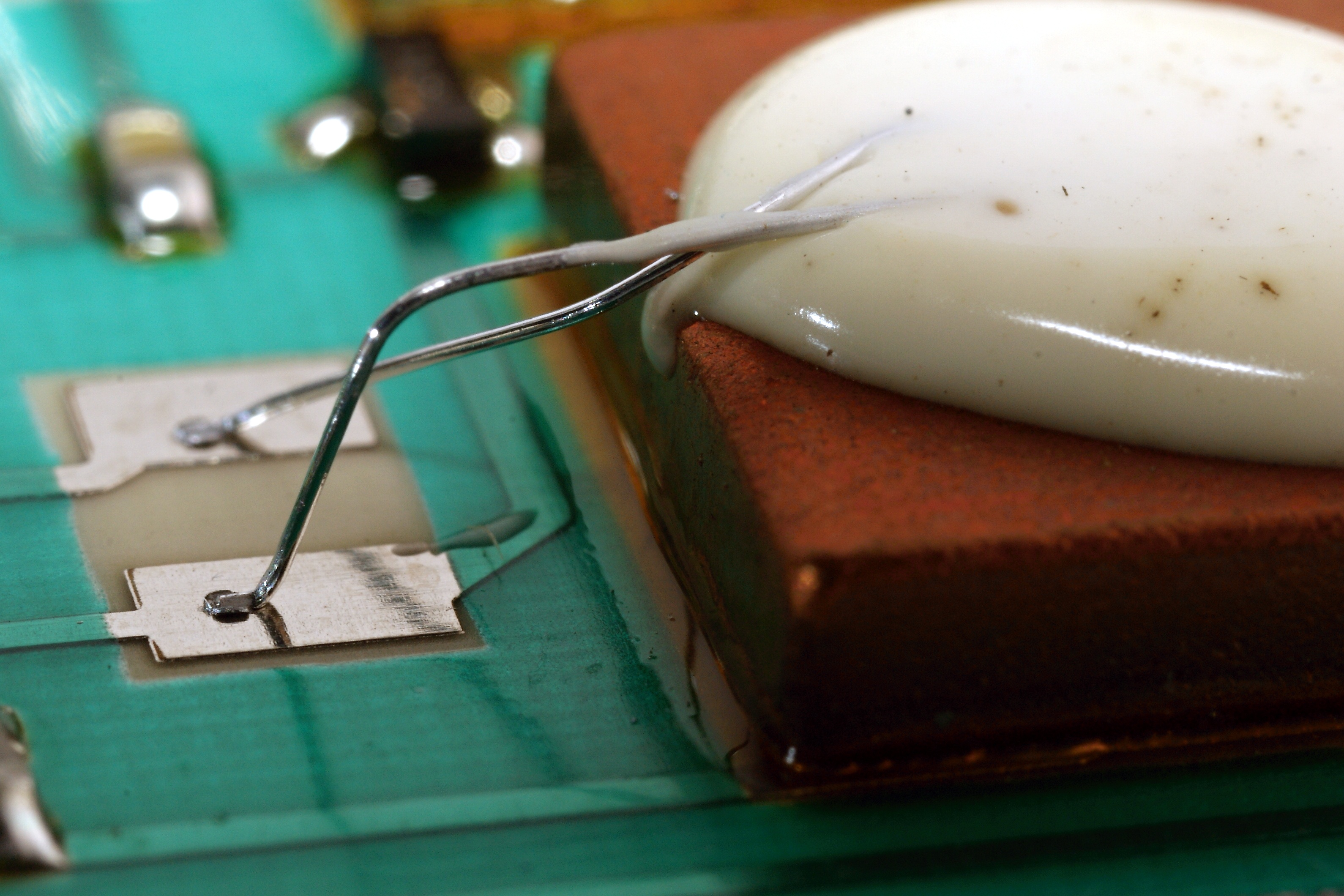

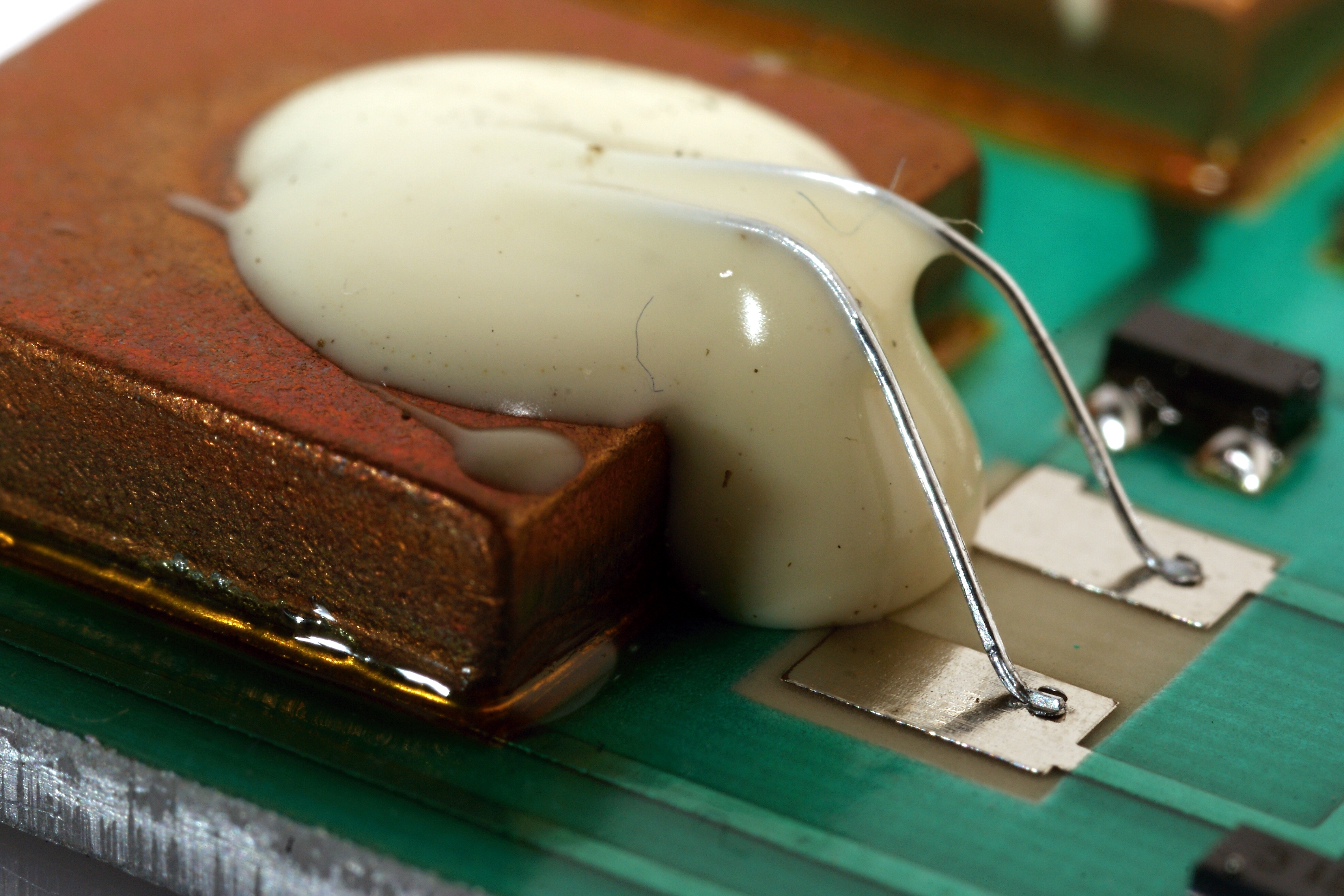

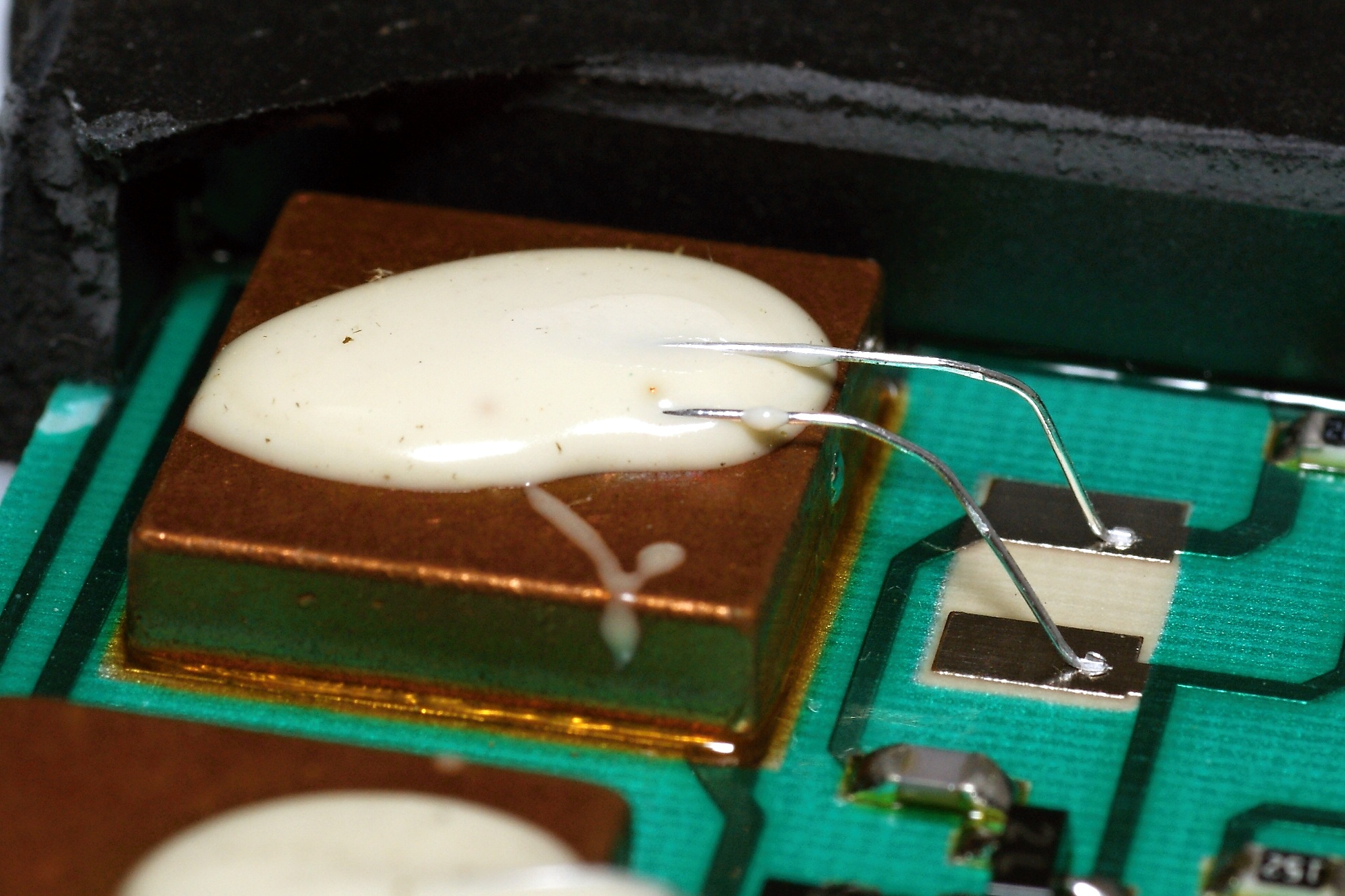

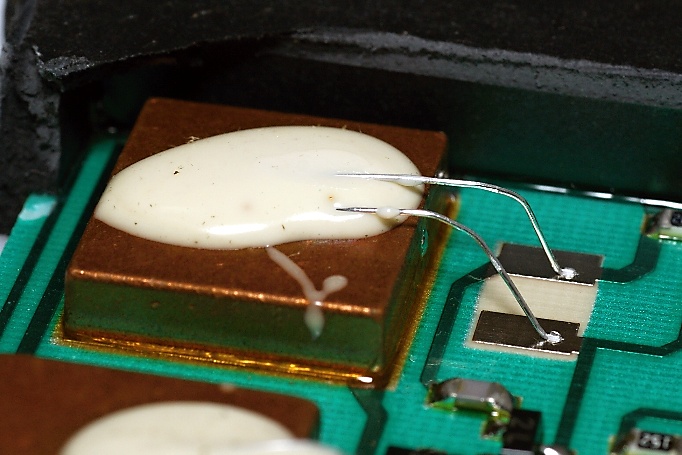

Выводы выполнены алюминиевыми проводниками, которым привариваются ультразвуковой сваркой к никелированным контактным площадкам на плате:

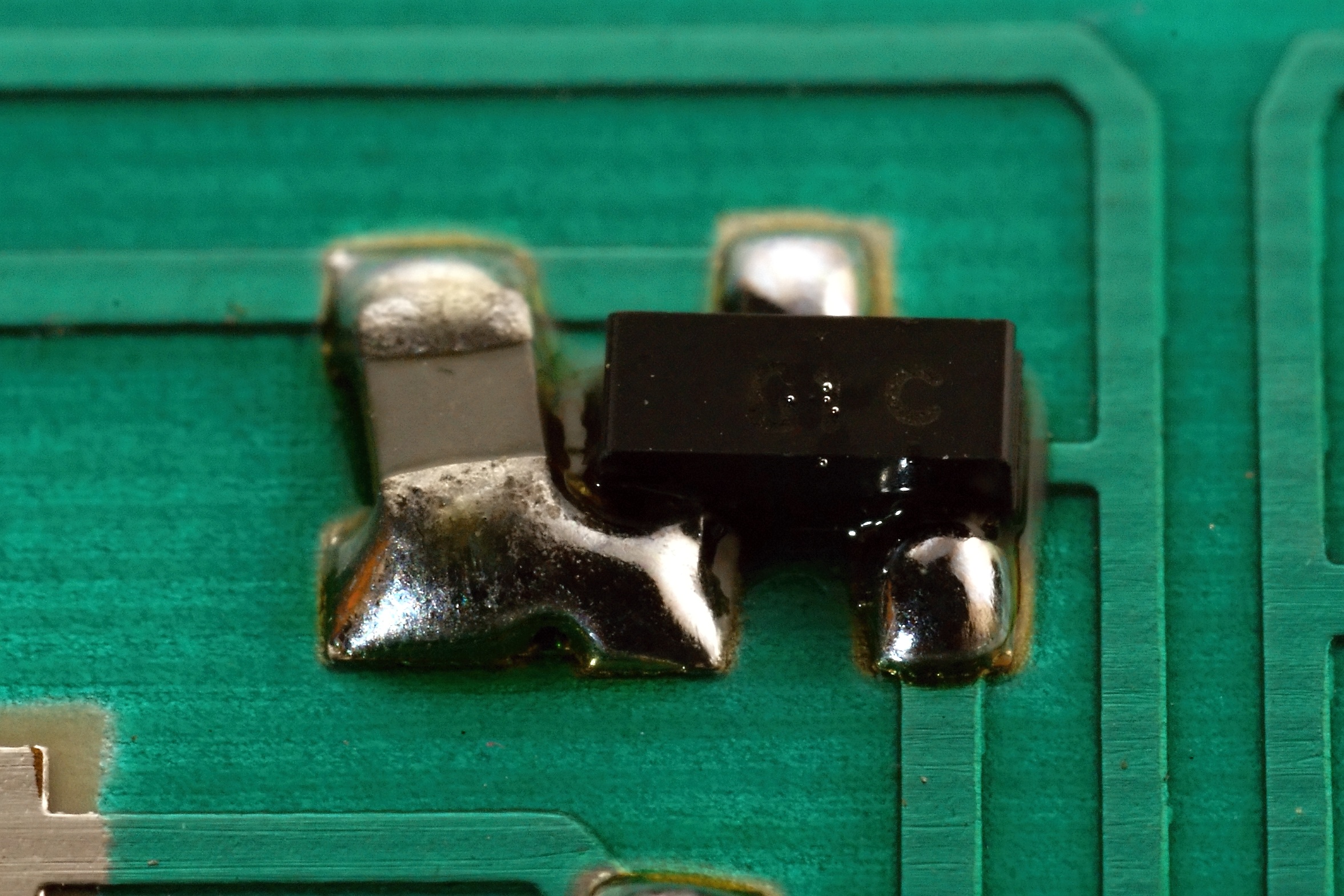

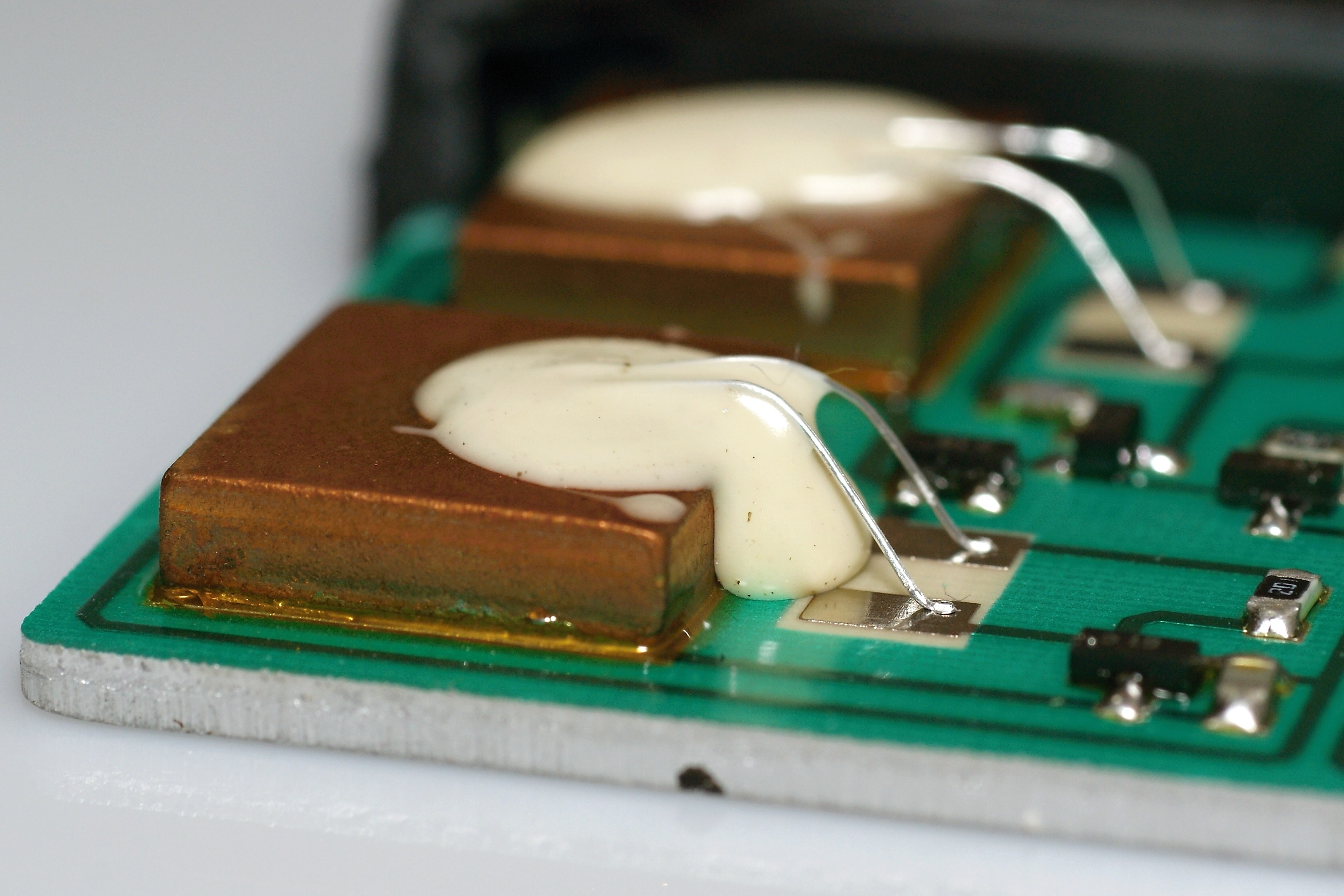

В качестве пассивных элементов используются стандартные ЧИП-резисторы и конденсаторы. В этом нет ничего необычного, а вот применение маломощных активных компонентов в корпусах для поверхностного монтажа - ещё одна черта контрафактных изделий:
