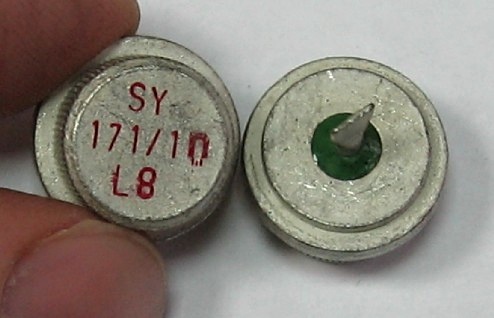

SY171/1

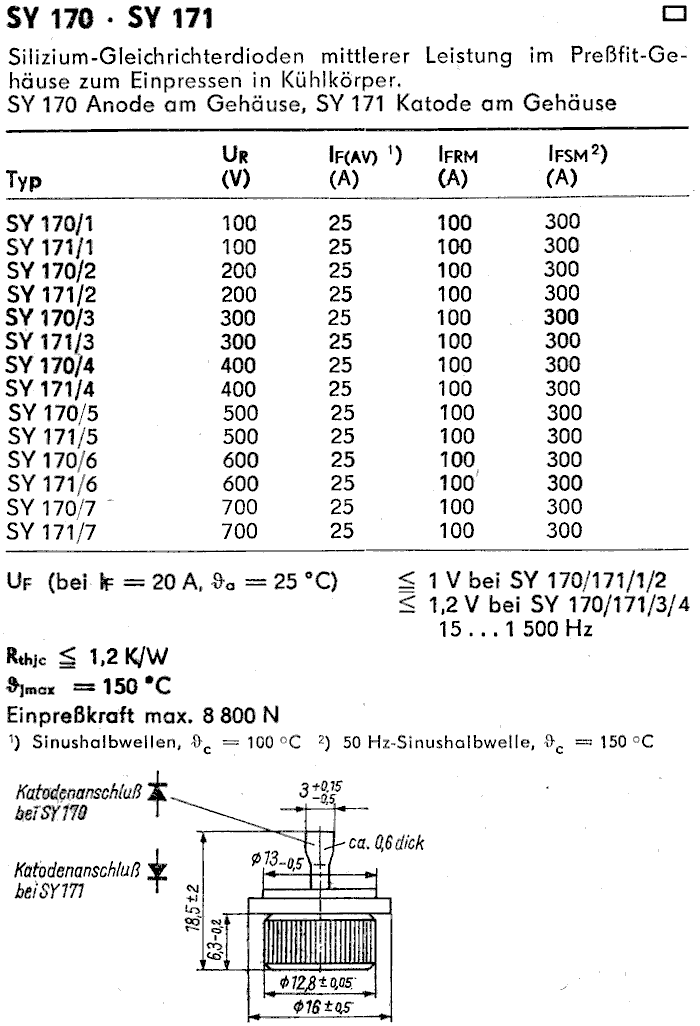

Кремниевый автотракторный диод производства ГДР. Справочный лист на него.

Электрические параметры

падение напряжения в открытом состоянии - 1,2 В
максимальное обратное напряжение - 100 В
максимальный средний выпрямленный ток - 25 А (по некоторым источника 8 А)
повторяющийся импульсный прямой ток - 100 А
ударный прямой ток - 300 А

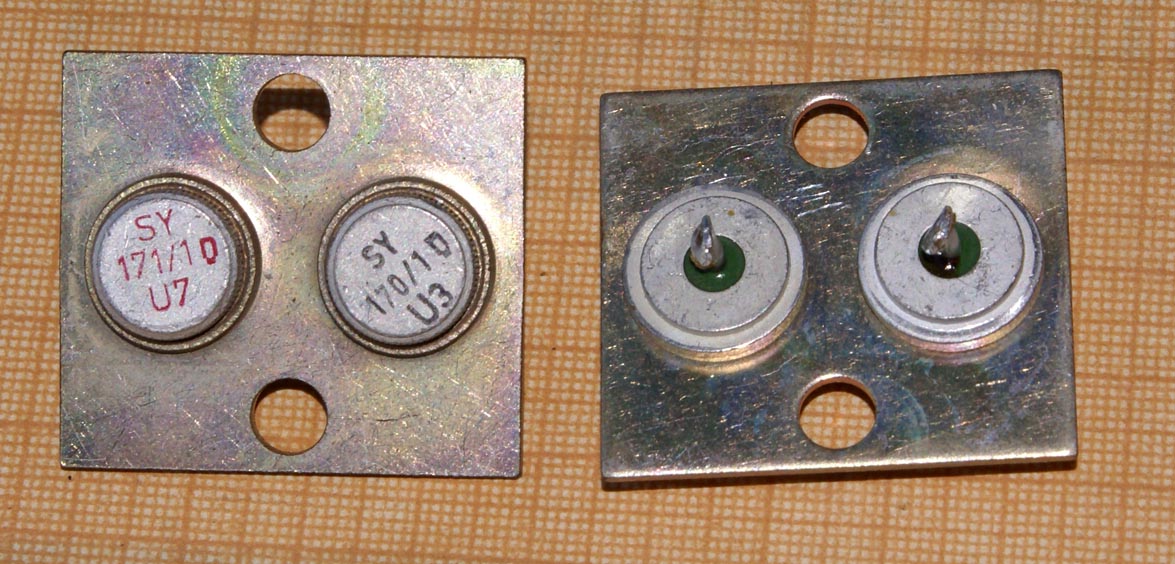

С диодом SY170 они образовывали "комплементарную" пару, диоды одной конструкции, но разной полярности. Это упрощало сборку в мостовой выпрямитель:


(фото Алексея Абызова)

Источники

1. Halbleiter-Bauelemente. RFT electronic, 1973.
2. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
3. Димитър Рачев. Справочник на радиолюбителя. Техника - София, 1990.
