Т-10

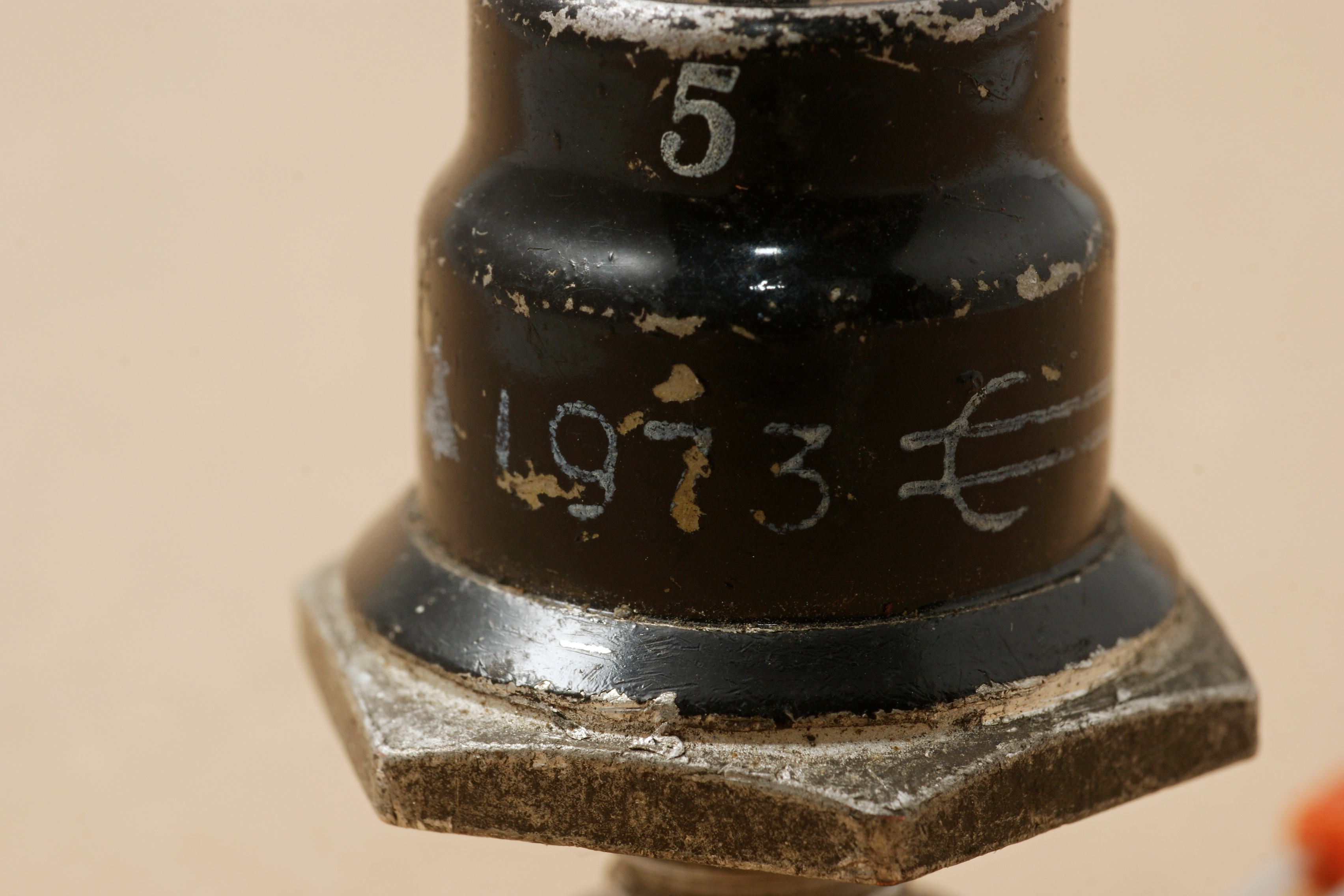

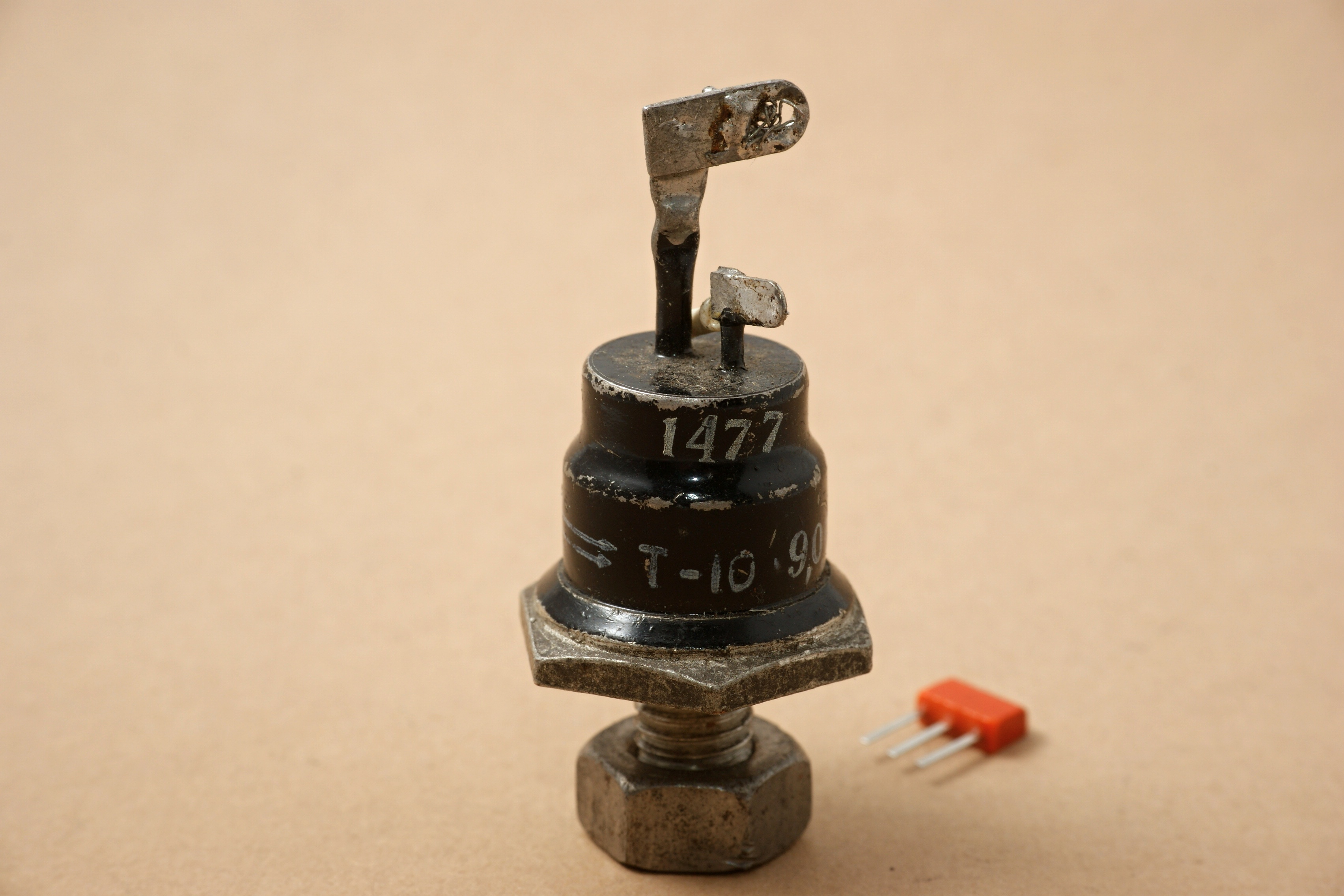

Неплохой, с исторической точки зрения, экспонат - первый, после начальной эпохи вентилей, из отечественных неунифицированных тиристоров, введенных ГОСТ 14069-68.

Производитель - ставропольское СКТБ полупроводниковой техники (ныне ОАО «Оптрон-Ставрополь»).

Полагаю, это результат модернизации ВКДУ-10. В литературе он практически не описан, видимо из-за возраста. В целом, параметры, конечно, невысокие:

	Повторяющееся обратное напряжение - от 50 до 2600 В (мой образец на 900 В; при этом к границе 2600 вольт я испытываю недоверие)
	Ударный ток - 200 А
	∫i²dt - 200 А²*с
	Обратный ток и ток утечки - не более 10 мА (по некоторым источникам 5 мА)
	Прямое падение напряжения (амплитудное значение) - не более 1,85 В (по некоторым источникам 1,4 В)
	Допустимая температура корпуса - 85°С
	Внутреннее тепловое сопротивление - 2,50°С/Вт
	Отпирающий ток управления - не более 0,20 А
	Отпирающее напряжение управления - не более 5,50 В
	Неотпирающее напряжение управления - не менее 0,25 В

Источники:

1. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
2. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
