Т320

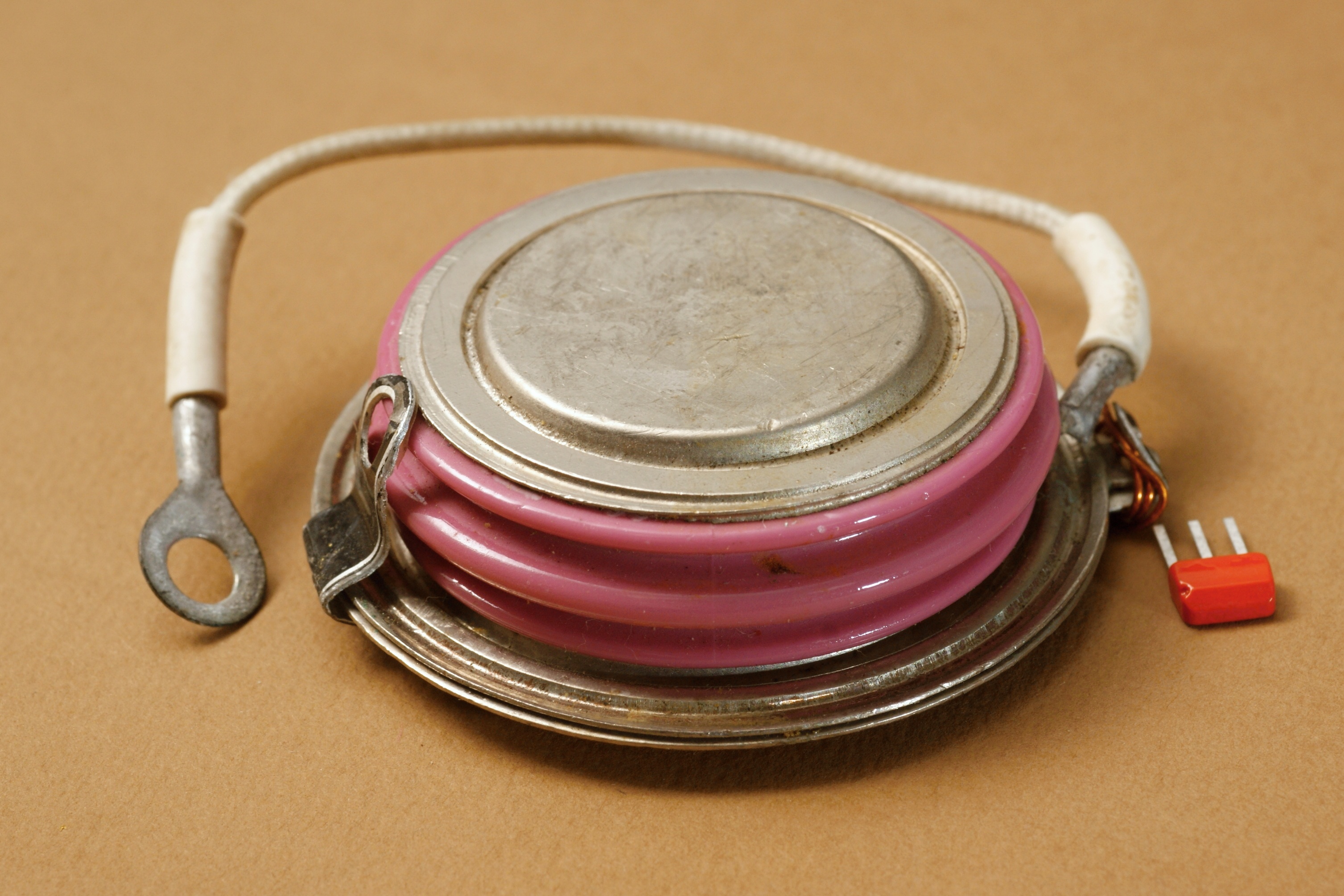

Низкочастотные таблеточные тиристоры на предельный ток 320 ампер старых (неунифицированных) типов, в общем-то, вполне известны и массовы. Но лишь второй и третьей модификации, Т2-320 и Т3-320. А вот самый первый из них - почти не известен.

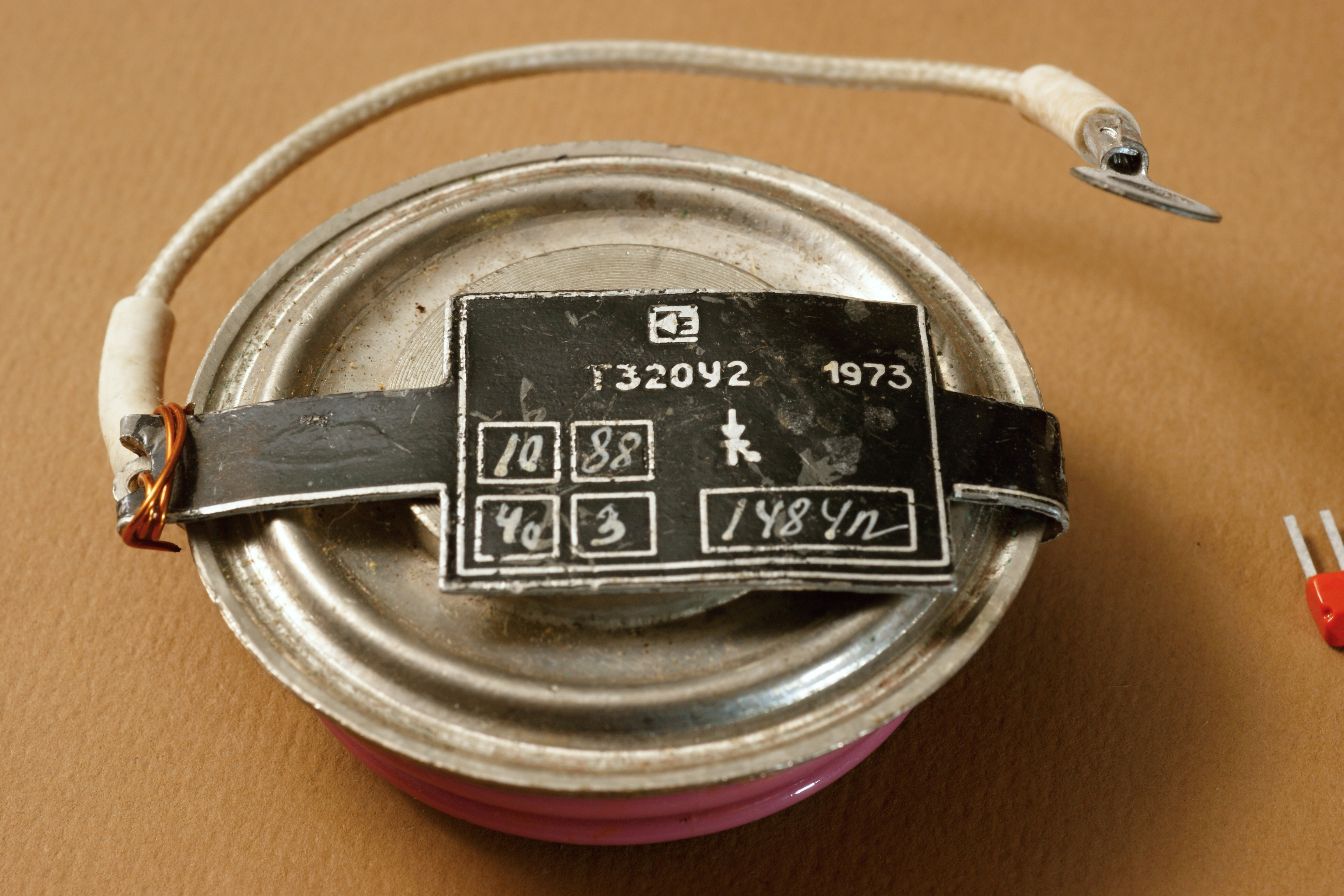

Полное название у него, если я правильно понимаю - Т320У2-10-88-4а-3. С У2 понятно, это климатическая категория, 10 - класс по напряжению (до 1000 вольт), а вот остальные расшифровке пока не поддаются...

Появились эти тиристоры в начале 70-х, выпускались по ТУ 16.529.793-73. Производитель - саранский завод Электровыпрямитель.

Электрические параметры

Повторяющееся обратное напряжение - от 60 до 1800 В (по некоторым источникам от 100 до 1500 В)
Ударный ток - 5000 А
∫i2dt - 125000 А2*с
Обратный ток и ток утечки - не более 40 мА (по некоторым источникам 15 мА)
Прямое падение напряжения (амплитудное значение) - не более 2,10 В (по некоторым источникам 1,0 В)
Допустимая скорость нарастания прямого тока - 20...100 А/мкс
Допустимая скорость нарастания прямого напряжения - 10...400 В/мкс
Допустимая температура корпуса - 85°С
Отпирающий ток управления - не более 0,40 А
Отпирающее напряжение управления - не более 8,0 В
Неотпирающее напряжение управления - не менее 0,3 В

Источники:

1. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
2. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
3. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
