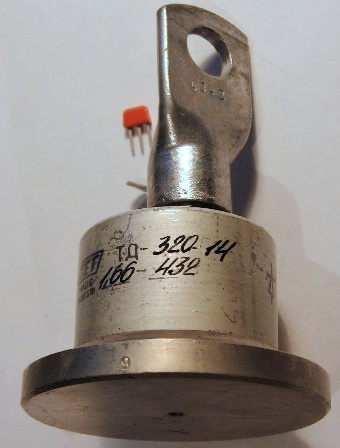

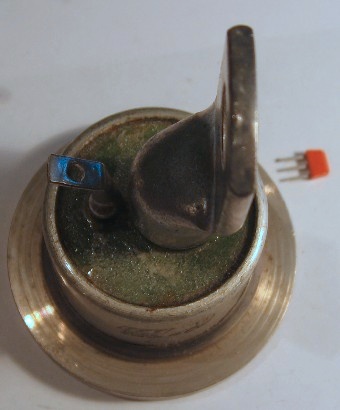

ТД-320-14-1,66-432

Довольно редкий тиристор - с повышенными динамическими параметрами.

Интересное примечание в [1] "Тиристоры серии ТД в информационных материалах завода-изготовителя характеризуются как тиристоры с повышенными динамическими параметрами, т. е. относятся к быстродействующим тиристорам. Однако реально динамические параметры тиристоров серии ТД не отличаются от соответствующих параметров низкочастотных тиристоров."

Справочный лист на него.

Производитель - Таллинский электротехнический завод, ныне прекративший существование.

Расшифровка обозначения:

(Т)иристор с повышенными (Д)инамическими параметрами
предельный ток 320 Ампер
номинальное напряжение 1400 Вольт
1,66 - падение напряжения в открытом состоянии, Вольт (?)
4 - условный номер группы по критической скорости нарастания напряжения в закрытом состоянии = 200 Вольт/мкс
3 - условный номер группы по времени выключения = не более 100 мкс
2 - условный номер группы по критической скорости нарастания тока в открытом состоянии = 40 Ампер/мкс

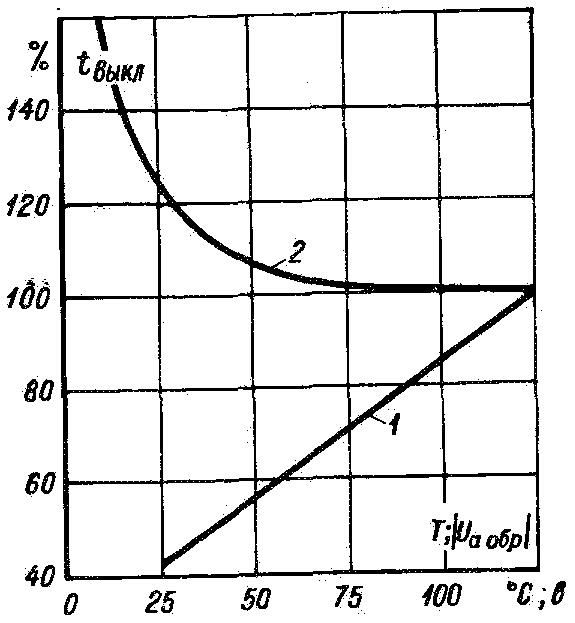

Типовые зависимости времени выключения от температуры p-n-p-n структуры (1) и амплитуды обратного напряжения (2) при номинальном токе

Источники:

1. Тиристорные преобразователи высокой частоты. Л., "Энергия", 1973.
2. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
3. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
