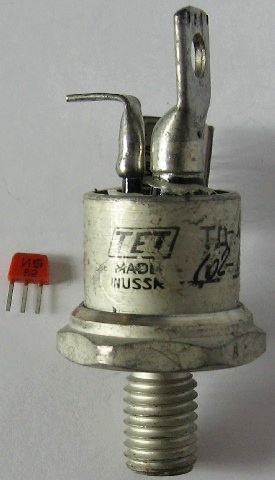

ТД-40-11-1,62-624

Довольно редкий (Т)иристор - с повышенными (Д)инамическими параметрами.

При этом в справочнике пишут "Тиристоры серии ТД в информационных материалах завода-изготовителя характеризуются как тиристоры с повышенными динамическими параметрами, т. е. относятся к быстродействующим тиристорам. Однако реально динамические параметры тиристоров серии ТД не отличаются от соответствующих параметров низкочастотных тиристоров."

   предельный ток 40 Ампер
   номинальное напряжение 1100 Вольт
   1,62 - ?
   6 - условный номер группы по критической скорости нарастания напряжения в    закрытом состоянии = 1000 Вольт/мкс
   2 - условный номер группы по времени выключения = не более 150 мкс
   4 - условный номер группы по критической скорости нарастания тока в открытом состоянии = 100 Ампер/мкс

Справочный лист на него.

Производитель - Таллинский электротехнический завод, ныне прекративший существование.

Типовые зависимости времени выключения от температуры p-n-p-n структуры (1) и амплитуды обратного напряжения (2) при номинальном токе

Источники:

1. Тиристорные преобразователи высокой частоты. Л., "Энергия", 1973.
2. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
4. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
