ТД-400

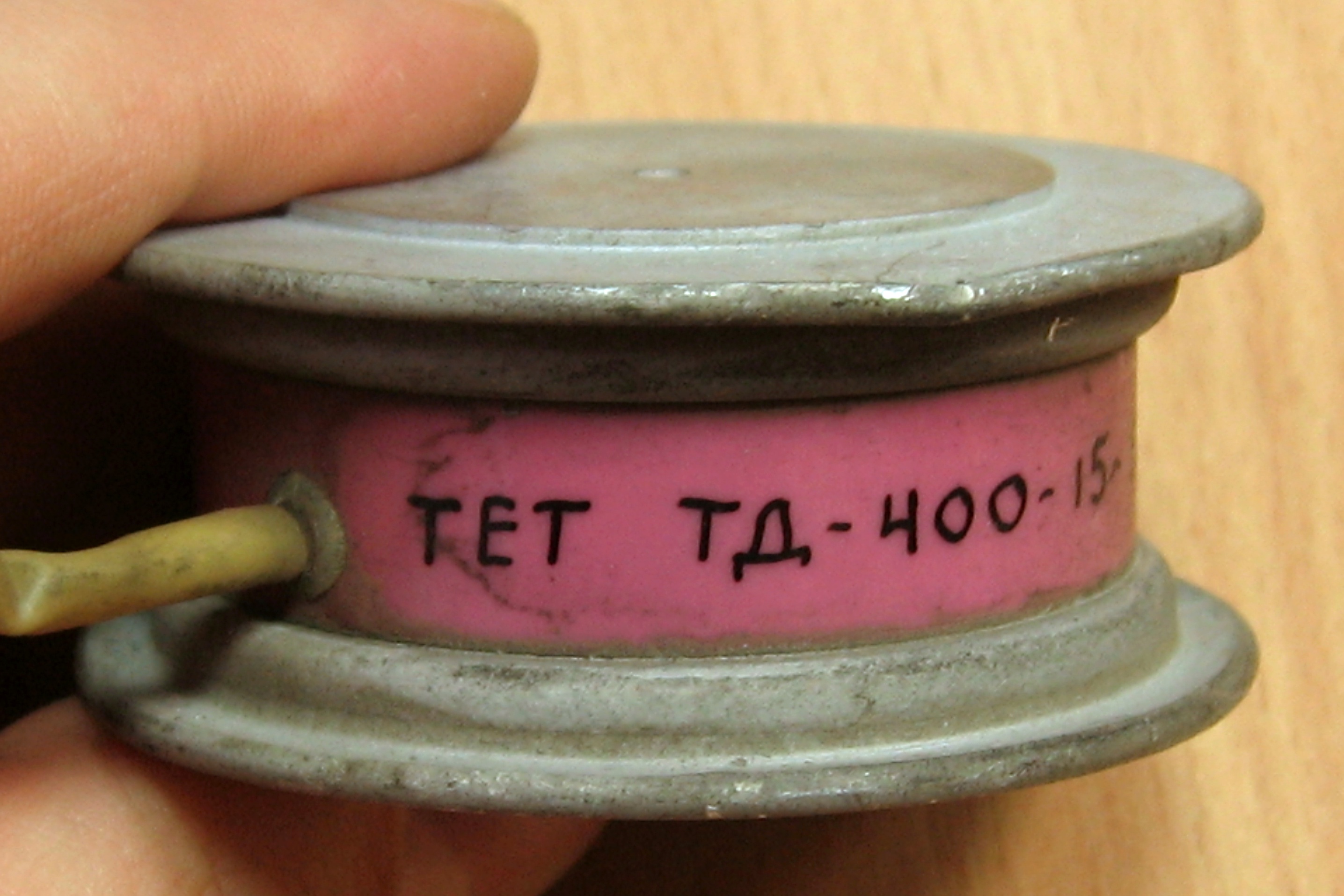

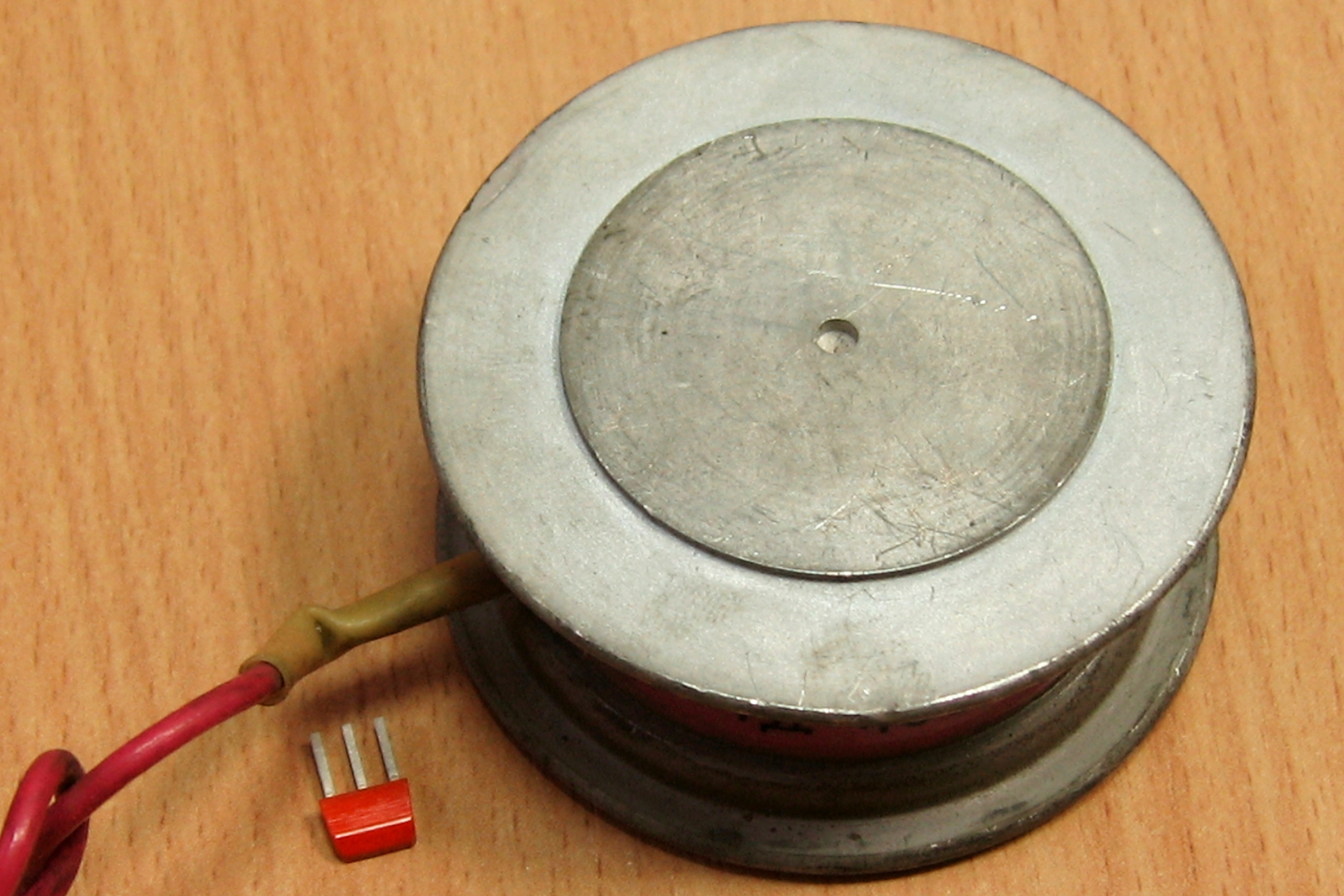

Еще одни представитель старого и редкого семейства тиристоров - с улучшенными (Д)инамическими параметрами, на этот раз таблеточной конструкции, на 400 А.

Хотя в литературе встречается и такое - "Тиристоры серии ТД в информационных материалах завода-изготовителя характеризуются как тиристоры с повышенными динамическими параметрами, т. е. относятся к быстродействующим тиристорам. Однако реально динамические параметры тиристоров серии ТД не отличаются от соответствующих параметров низкочастотных тиристоров".

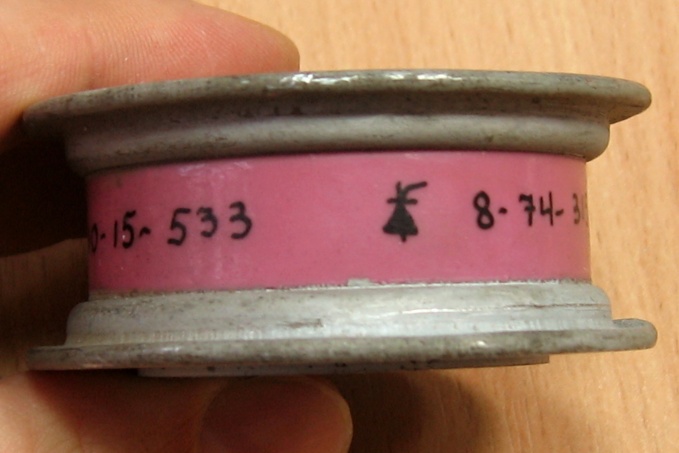

Производитель - Таллинский электротехнический завод, ныне прекративший существование.

Электрические параметры

Повторяющееся обратное напряжение - от 100 до 1600 В
Ударный ток - 4300 А
∫i2dt - 92000 А2*с
Допустимая скорость нарастания прямого тока - 20...70 А/мкс
Допустимая скорость нарастания прямого напряжения - 50...1000 В/мкс
Обратный ток и ток утечки - не более 15 мА
Прямое падение напряжения (амплитудное значение) - не более 1,2 В

Источники:

1. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
