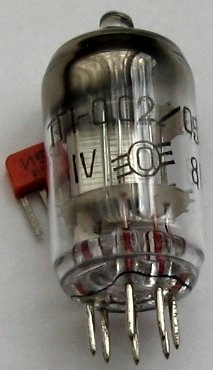

| Маломощный тиратрон экранированной конструкции,
для работы в преобразовательных и в релейных схемах.
Баллон пальчиковый, наполнен ксеноном. Катод оксидный, косвенного накала. Максимальный средний ток - 20 мА, максимальное напряжение - 500 В. Справочный лист и данные из отраслевого справочника на него. Производитель - завод "Разряд", г.Владикавказ (РСО-Алания). |
 |
 |
 |
 |

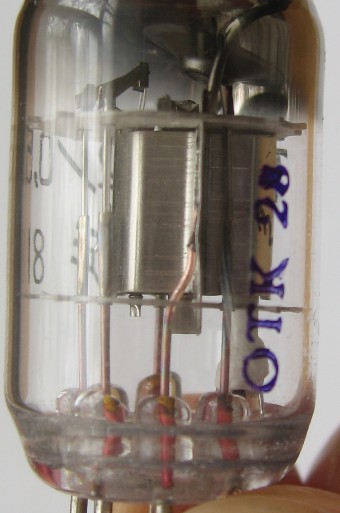

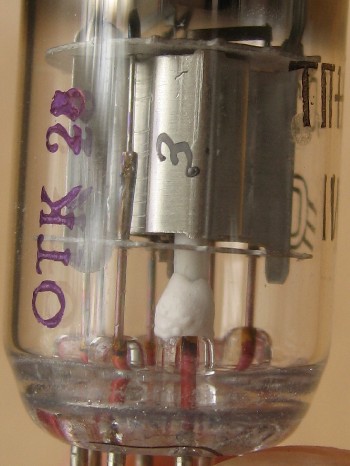

Тиратрон имеет подогревный катод 1, сетку 2, состоящую из
двух параллельных стержней, и анод 3 (пластина). Экран 4 (вторая сетка)
полностью экранирует анод от катода и сетки и имеет только щелевую прорезь на
пути разряда (экранировка с торцов достигается слюдяными пластинами 5).
Тиратрон снабжен геттером 6.
Честно говоря, геттера я там не увидел... |
Источники:
1. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ.
ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
2. М.Н. Третьяков. Электронные реле и их применение. - М.-Л., Госэнергоиздат, 1963. (Библиотека по автоматике, вып. 87)
3. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
4. Шибаев Н. А. Электровакуумные и полупроводниковые приборы. - М. Воениздат, 1967
5. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970
6. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П.
Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
7. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и
дополненное. "Технiка", 1974
8. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы:
Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е
изд., перераб. и доп. - М.: Радио и связь, 1985
