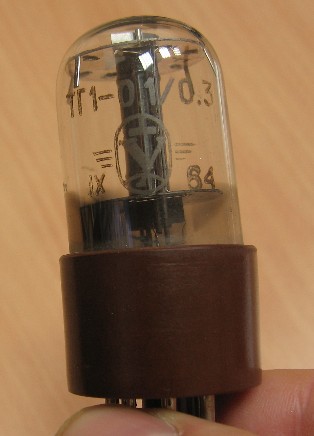

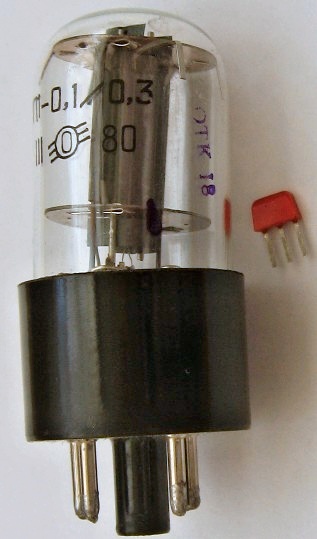

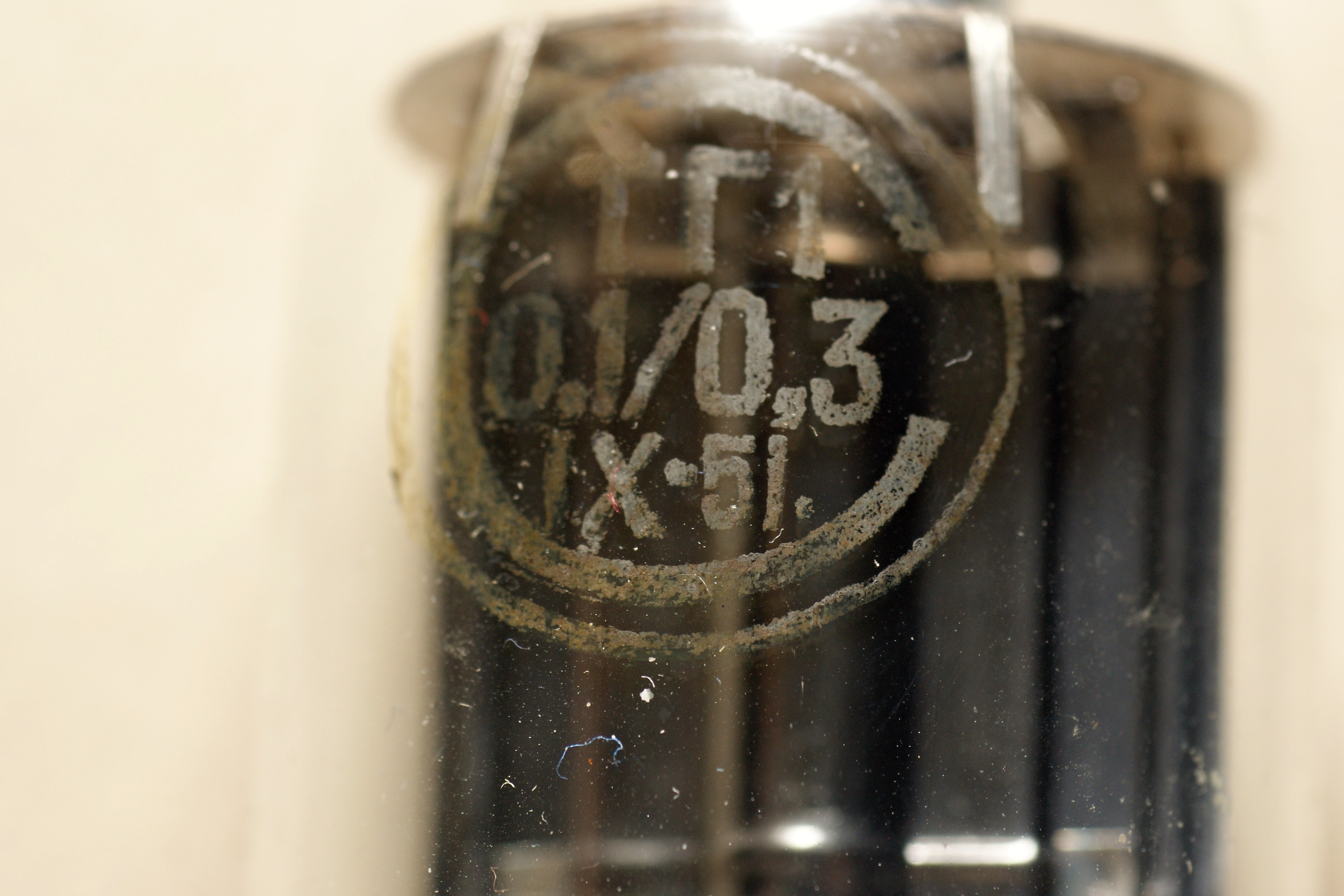

ТГ1-0,1/0,3

Одноанодный маломощный тиратрон, для работы в управляемых выпрямительных устройствах и в релаксационных и релейных схемах. Старые выпуски могли называться, по разным источникам, 2050 (ТГ-2050? хотя он с другим наполнением...), ТГ-0,3/0,3, ТГ-884 и РТ5.

Баллон наполнен аргоном. Катод оксидный, косвенного накала.

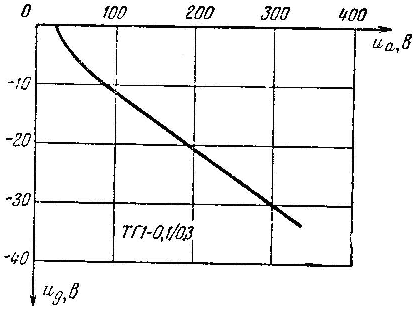

Максимальный средний ток - 75 мА, максимальное напряжение - 300 В.

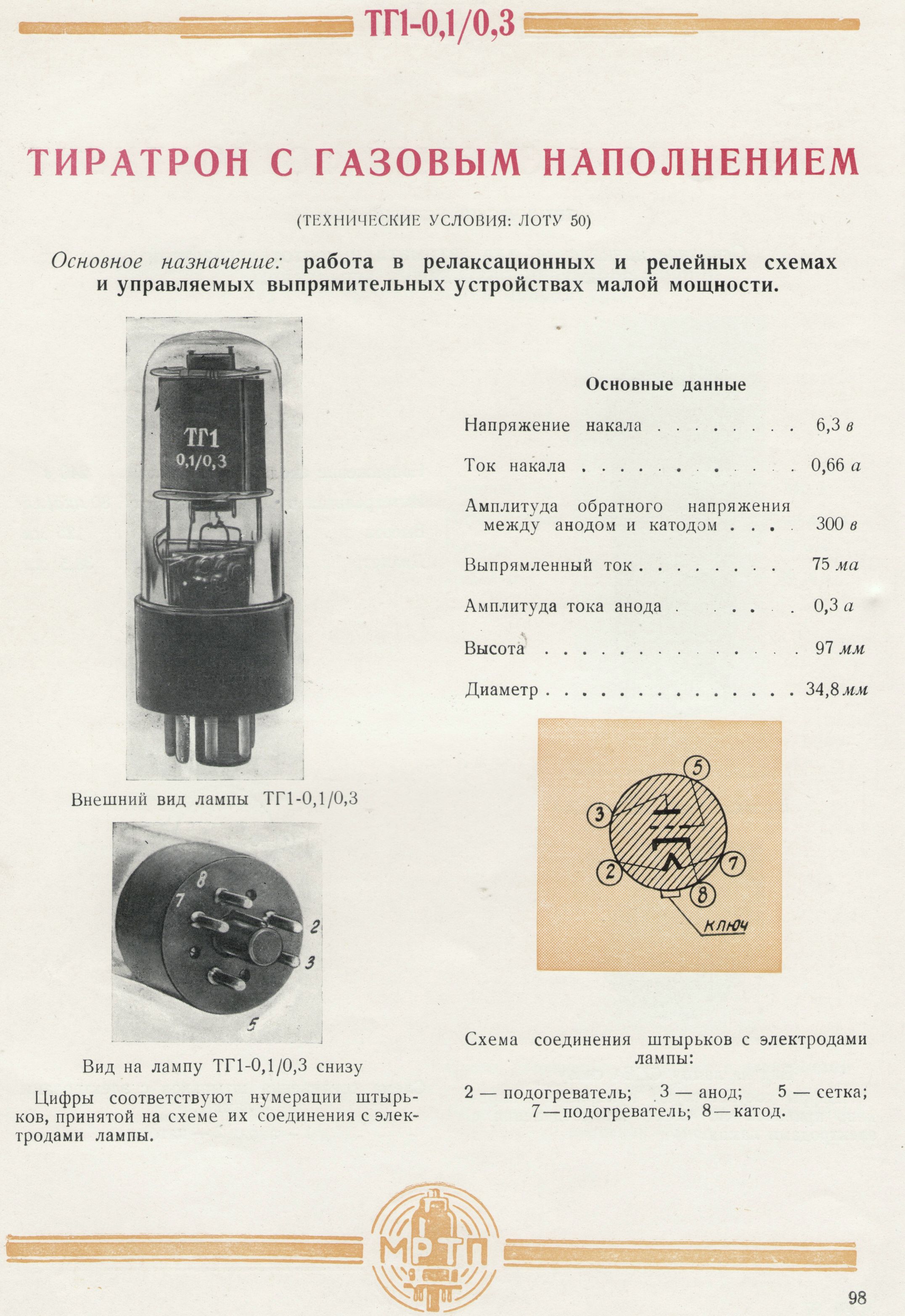

Справочный лист, информационный листок из каталога за 1954 год, заводской паспорт и данные из отраслевого справочника на него.

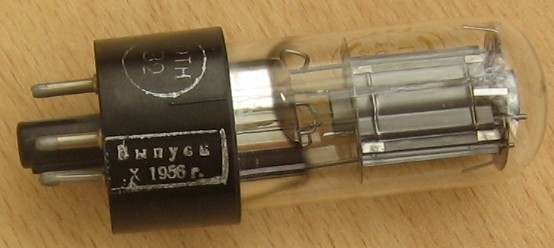

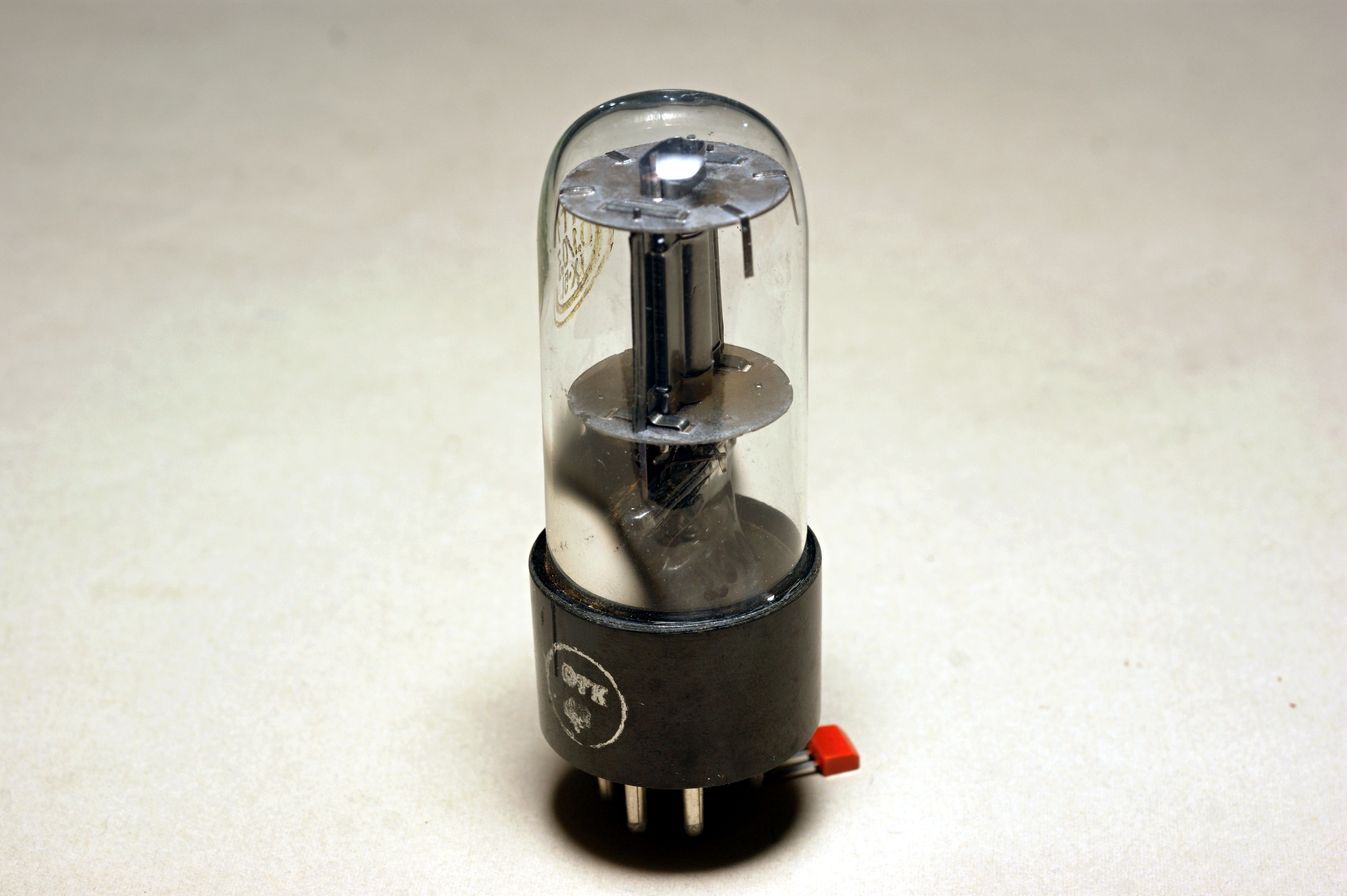

Форма исполнения электродов и их взаимное расположение у тиратрона в принципе не отличаются от соответствующего исполнения их в электронном триоде с цилиндрическими электродами.

Ось разряда расположена в одной горизонтальной плоскости.

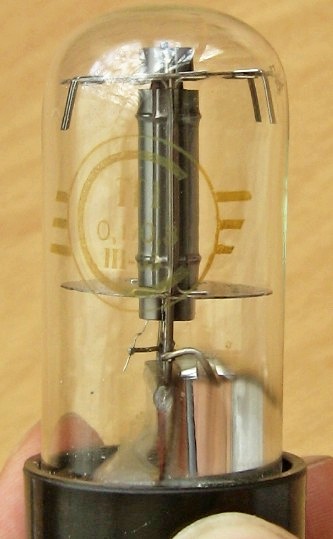

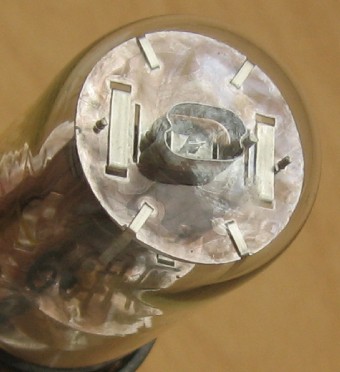

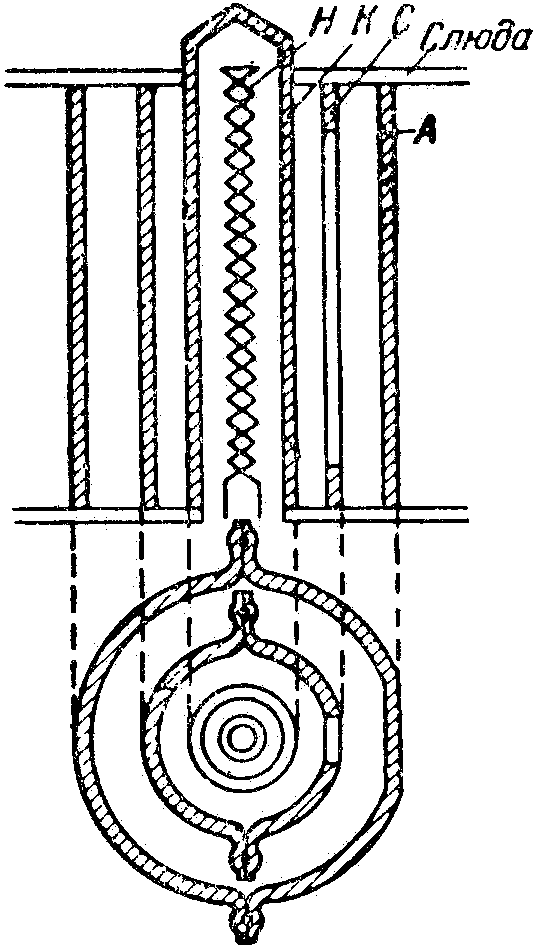

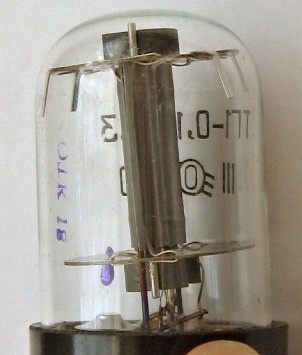

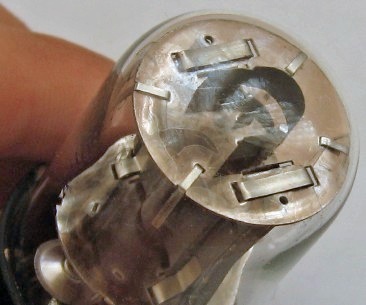

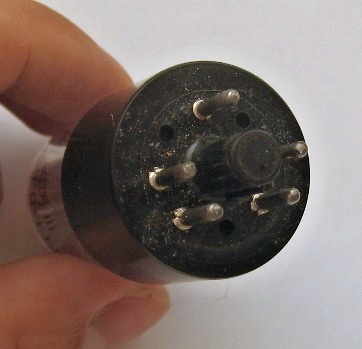

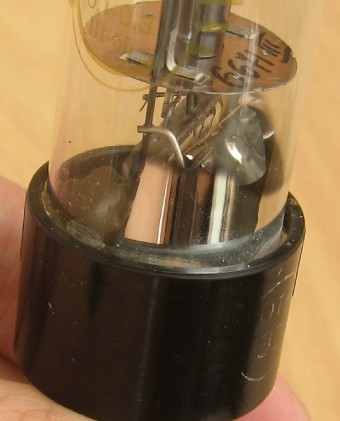

В центре расположен оксидный катод с внутренним подогревателем. Окружающая его цилиндрическая сетка имеет в сплющенной стороне ее прямоугольную щель. Анод является здесь наружным электродом. Его плоская рабочая поверхность обращена к сеточному отверстию, торцовые отверстия анода прикрыты слюдяными дисками. Вводы ко всем электродам сделаны снизу через катодную ножку колбы.

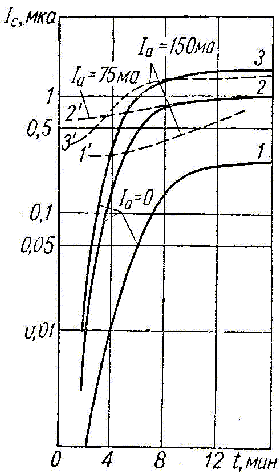

В 1949 г. в СССР были исследованы шумовые свойства тиратронов ТГ1-0,1/0,3. Было установлено, что в отсутствие магнитного поля спектр шумов этих приборов лежит в пределах от низких звуковых частот до частот порядка 1 Мгц. На фоне шумов обнаруживались периодические колебания, частота которых меняется от лампы к лампе в пределах от 0,5 до 1,5 МГц. Основными недостатками релейных тиратронов ТГ1-0,1/0,3 как источников шумов является большой разброс спектральных характеристик для различных экземпляров.

Производители - "Светлана" (Санкт-Петербург), Ульяновский радиоламповый завод и завод "Разряд" (г.Владикавказ, РСО-Алания).
