ТГ1-0,1/1,3

лампа ТГ1-0,1/1,3

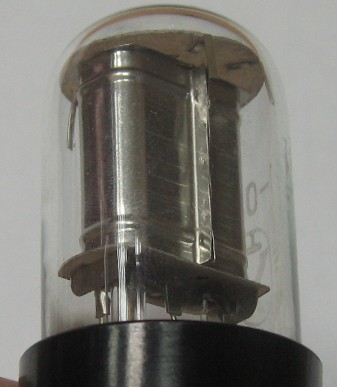

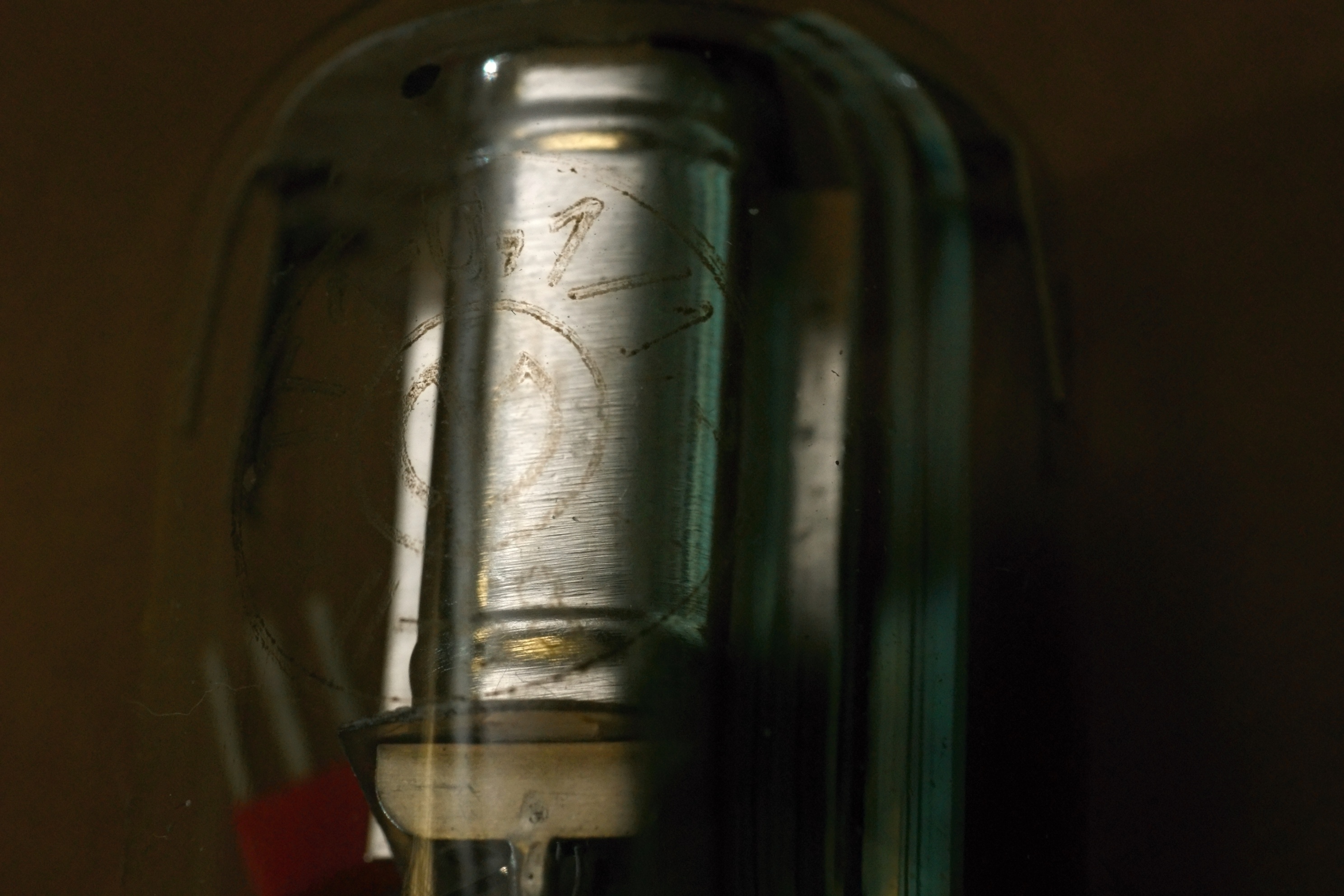

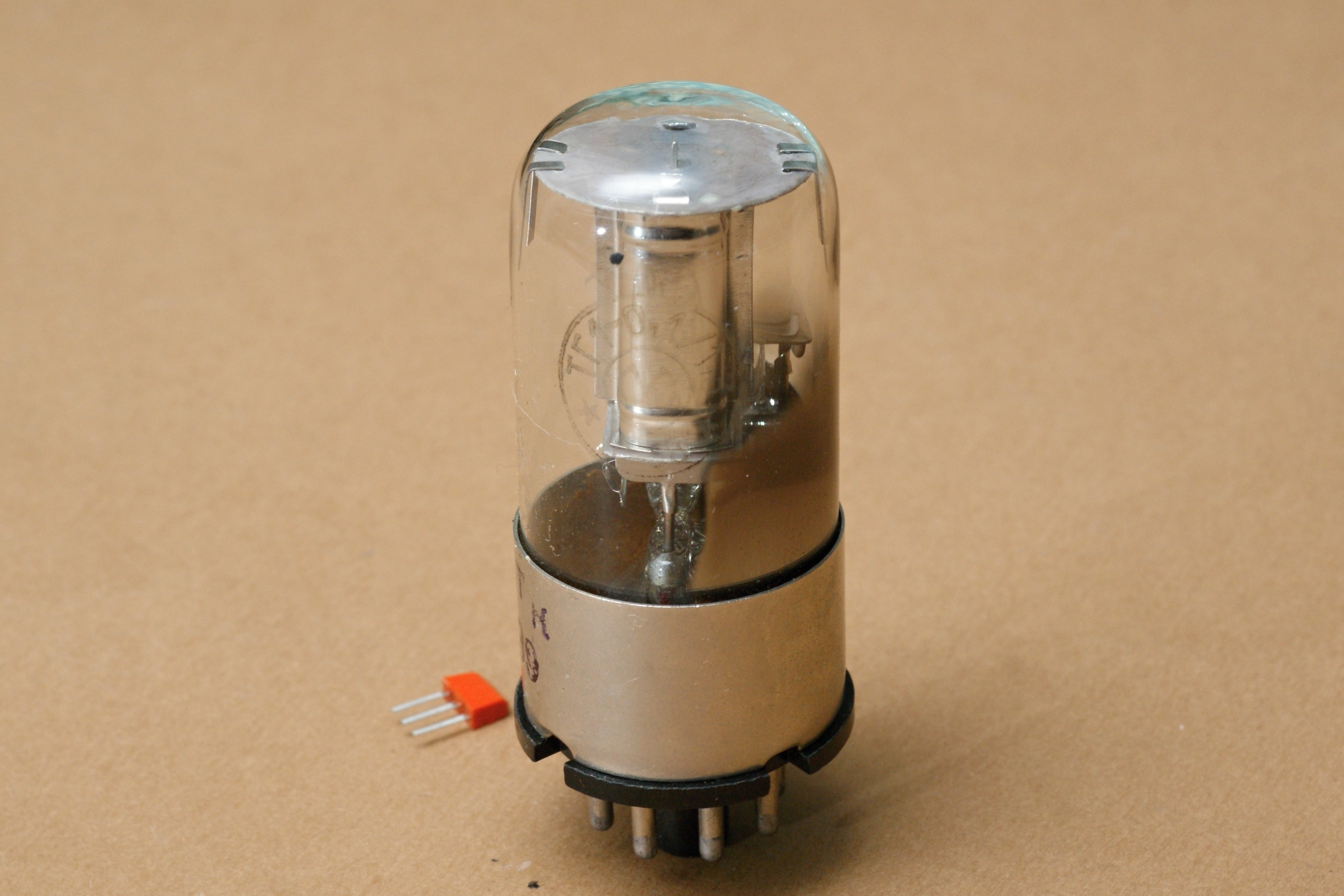

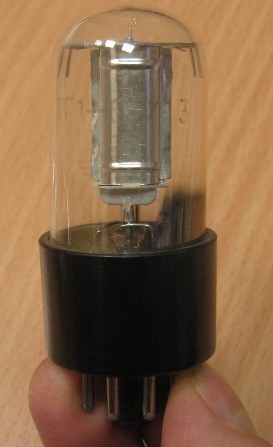

лампа ТГ1-0,1/1,3 Одноанодный маломощный тиратрон, для работы в управляемых выпрямительных устройствах и в релаксационных и релейных схемах. Старые выпуски назывались ТГ-0,5/1,3, ТГ-1577 и РТ1. Также выпускался его спец(вибро)устойчивый вариант под названием 1577.

Максимальный средний ток - 100 мА, максимальное напряжение - 1300 В.

Катод оксидный, косвенного накала. Наполнение, судя по паспорту (московский и ульяновский) изначально было криптон-ксеноновое, затем чистый ксенон.

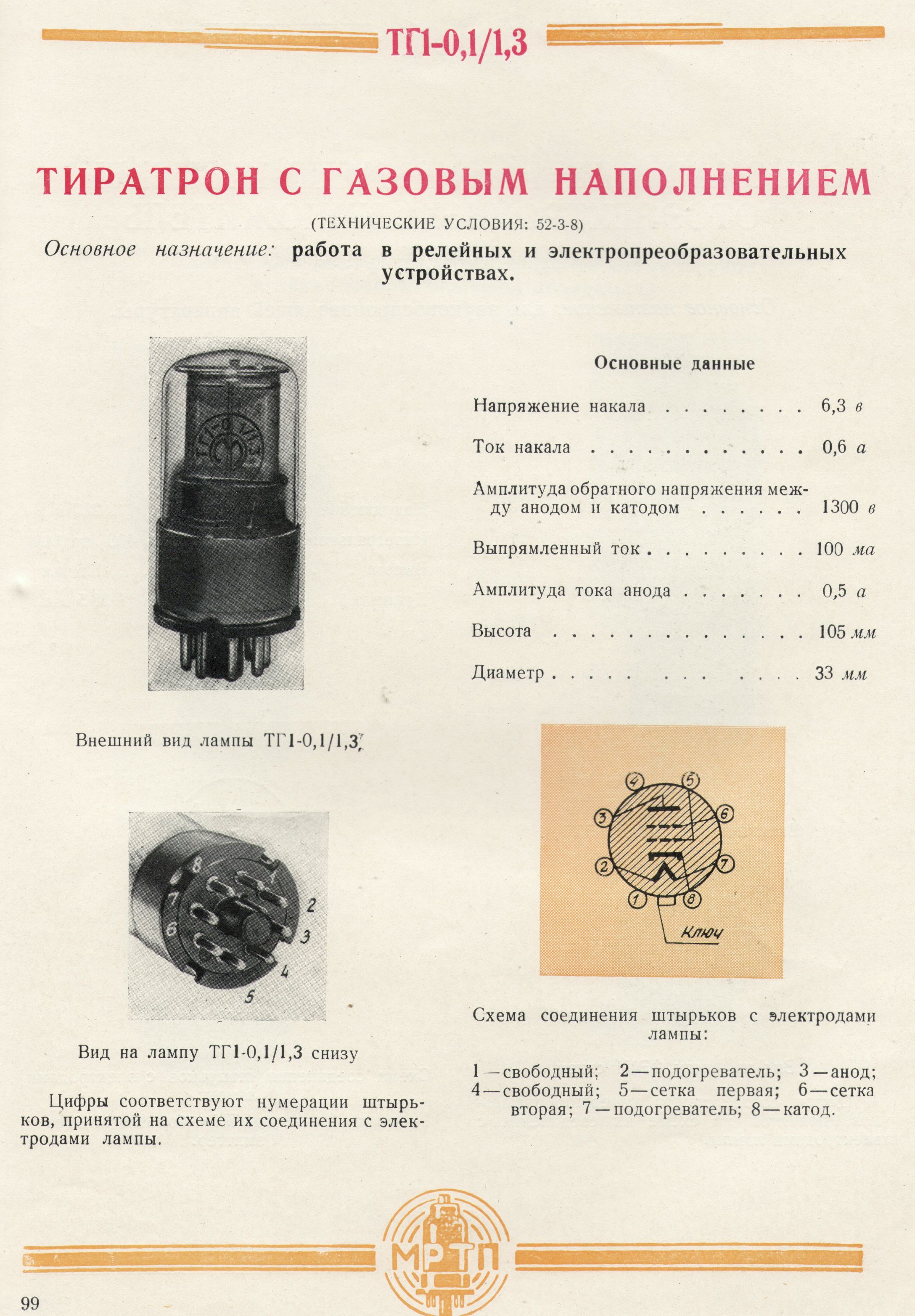

Справочный лист, информационный листок из каталога за 1954 год и данные из отраслевого справочника на него.

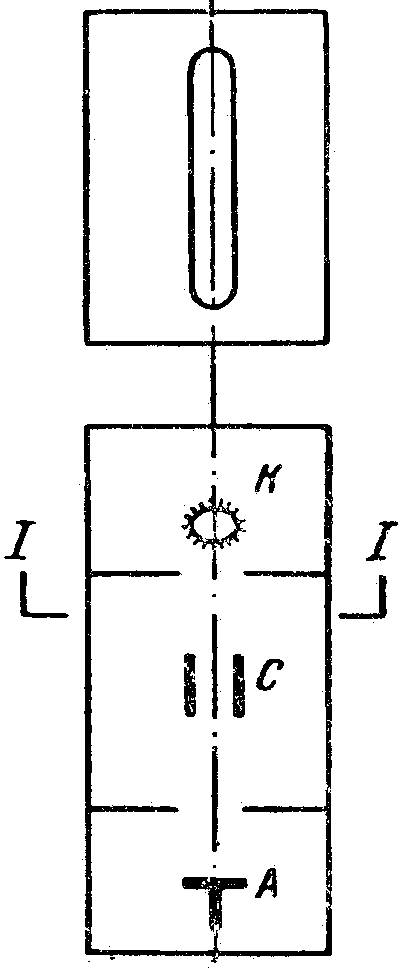

Ось разряда у тиратрона расположена в одной горизонтальной плоскости. Основные электроды: катод К, анод А и управляющая сетка С расположены в никелевой прямоугольной коробке, разделенной на три секции двумя перегородками с продольными отверстиями в них. Коробка выполняет функции экранирующей сетки. Управляющая сетка С состоит из двух скоб, образующих прямоугольную щель. Двустороннее экранирование управляющей сетки обеспечивает, с одной стороны, ее защиту от налета на нее продуктов испарения с катода (чем повышается стабильность работы сетки), а с другой, — ослабляет поле анодов в отверстии управляющей сетки (чем повышается максимальное значение прямого напряжения, выдерживаемого тиратроном). Отдельный вывод у наружного экрана позволяет использовать его в качестве второй (экранирующей) сетки.

В 1949 г. в СССР были исследованы шумовые свойства тиратрона ТГ1-0,1/1,3. Было установлено, что он позволяет получить равномерный спектр шумов в пределах 1—2 МГц. Основным недостатком релейных тиратронов ТГ1-0,1/1,3 как источников шумов является большой разброс спектральных характеристик для различных экземпляров.

Изначально он выпускался Московским электроламповым заводом, а в 60ые года производство передали на Ульяновский радиоламповый завод.

лампа ТГ1-0,1/1,3

лампа ТГ1-0,1/1,3 лампа ТГ1-0,1/1,3
