ТГ1-0,5/12

тиратрон ТГ1-0,5/12

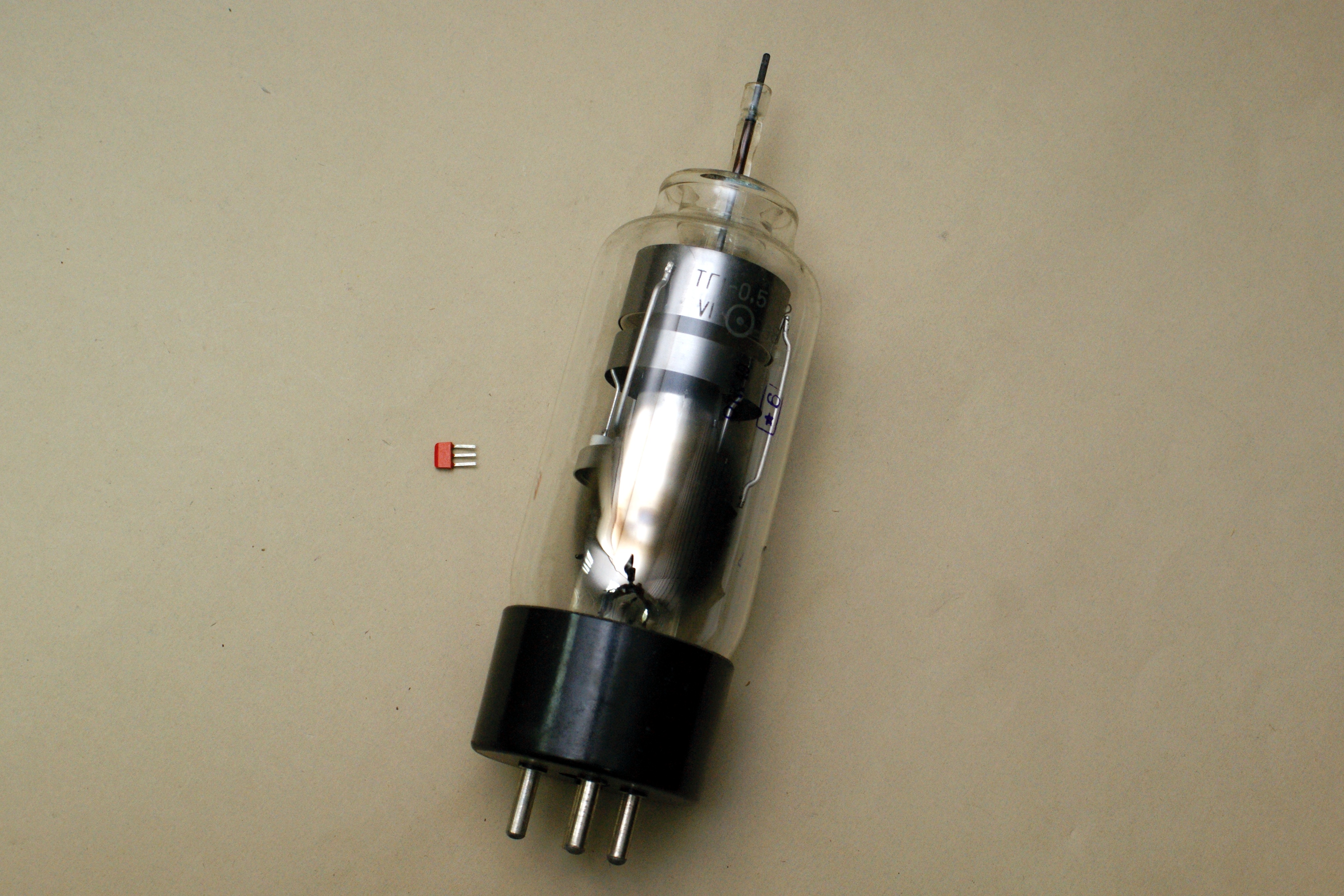

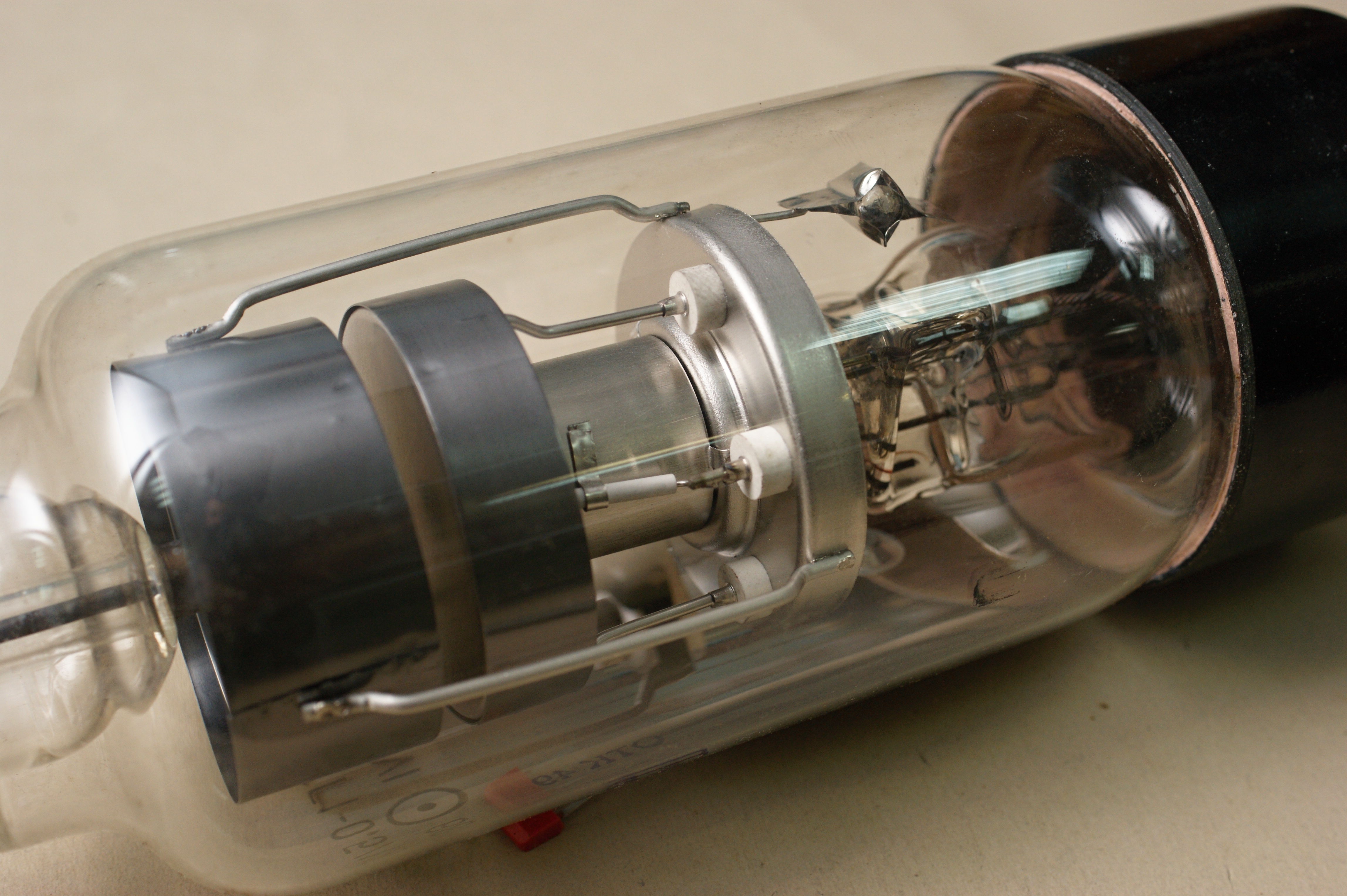

Тиратрон с аргоновым наполнением. Предназначен для работы в выпрямительных устройствах, максимальный средний ток 500 мА, макс. напряжение 12 кВ.

Разработан он был Московским электроламповым заводом, в дальнейшем выпуск и техническое сопровождение передали на Ровенский завод газоразрядных приборов (позднее ПО "Газотрон", Украина).

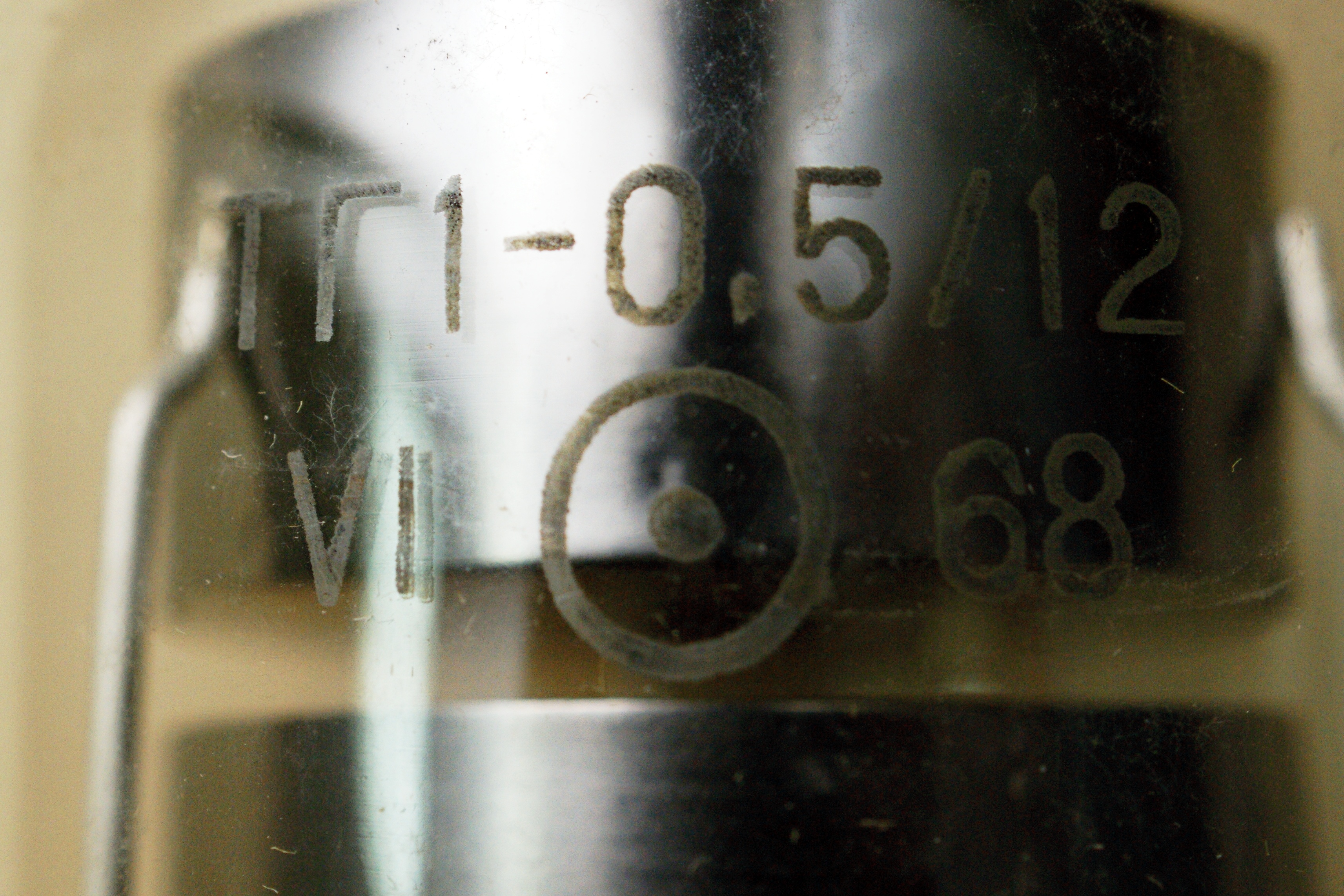

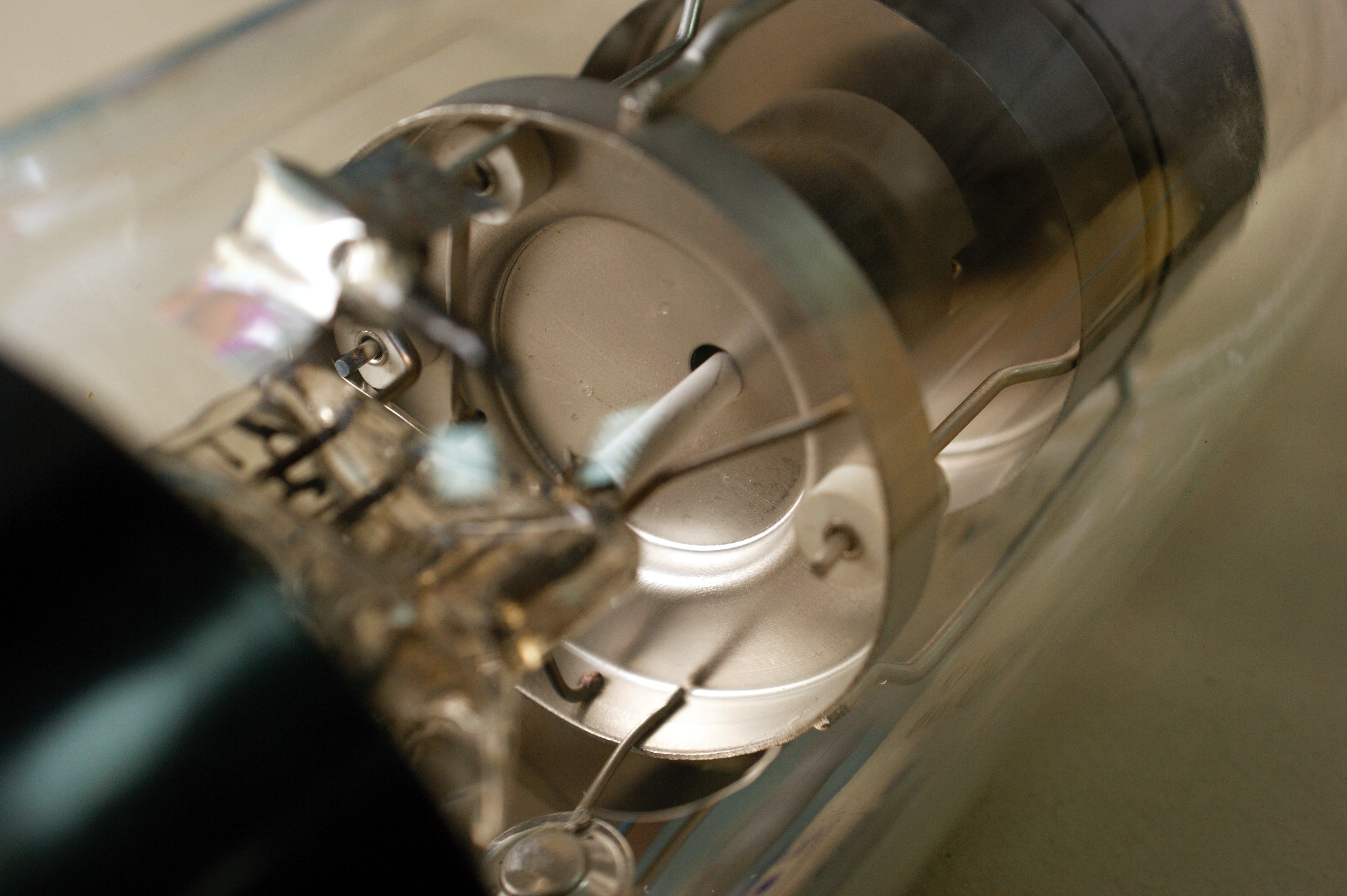

Интересная особенность - у него два запараллеленных катода. Один оксидный косвенного накала, и вольфрамовый прямонакальный. Данные из отраслевого каталога и заводские паспорта на него, версия 1 и версия 2.

Номинальные электрические данные

Напряжение накала 6,3 В
Ток накала 3,5...5 А
Наибольший ток в цепи анода в импульсе 3,5 А
Напряжение возникновения разряда не более 500 В
Запирающее напряжение сетки -70 В
Падение напряжения анод-катод 27 В
Сопротивление в цепи первой сетки 10...100 кОм
Частота напряжения питающей сети 500 Гц
Диапазон температур -60...+90°С
Долговечность 500 ч

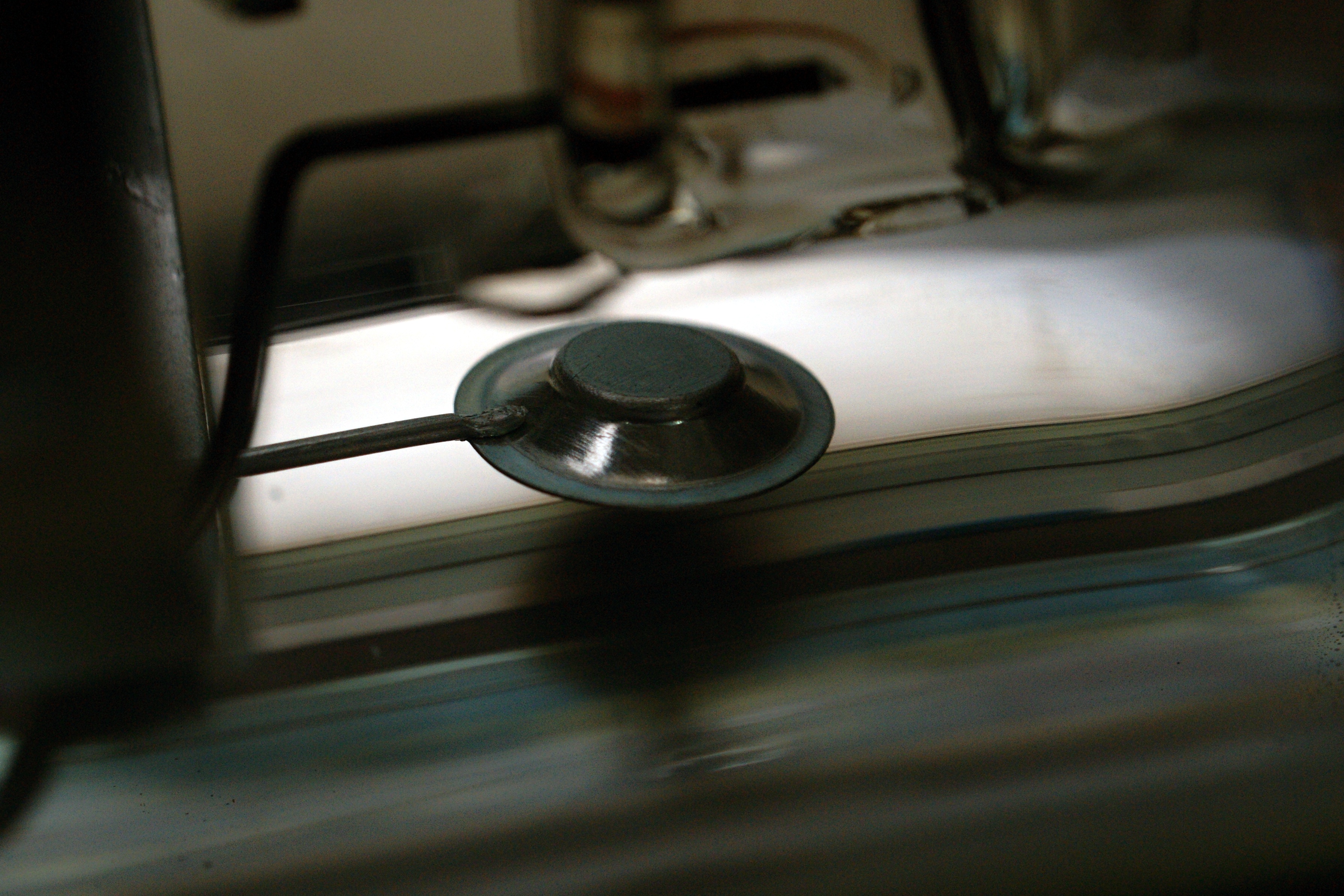

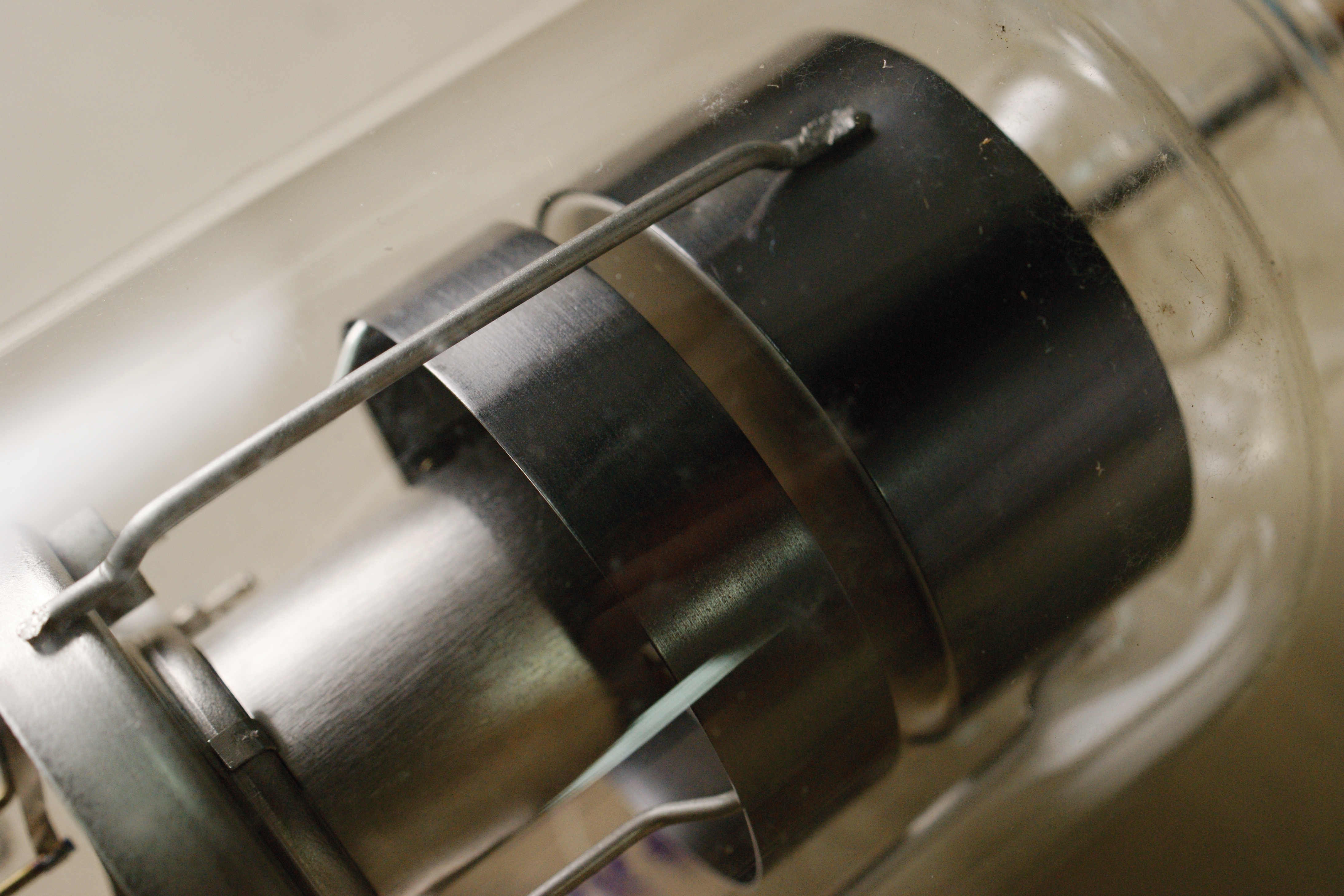

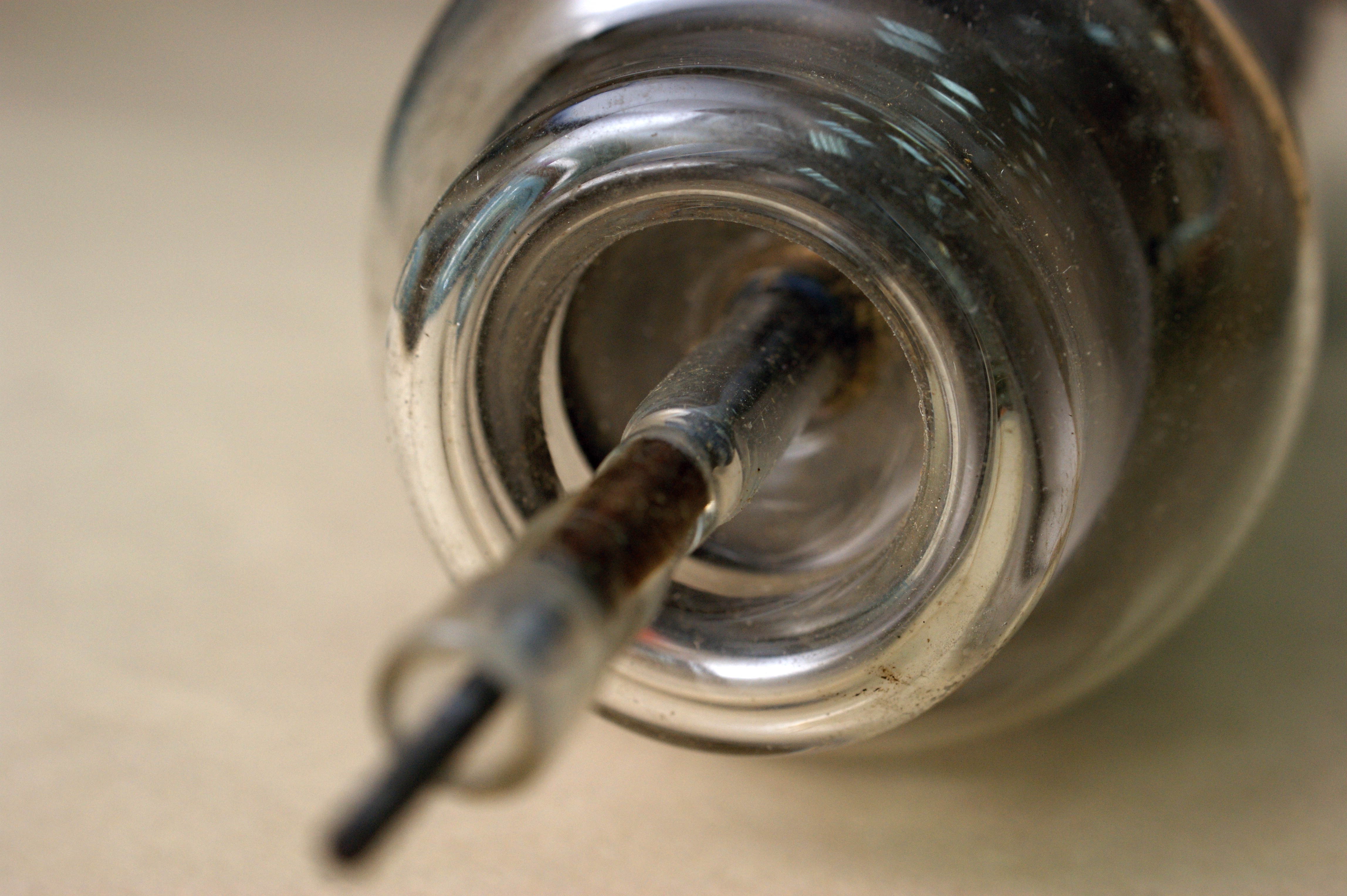

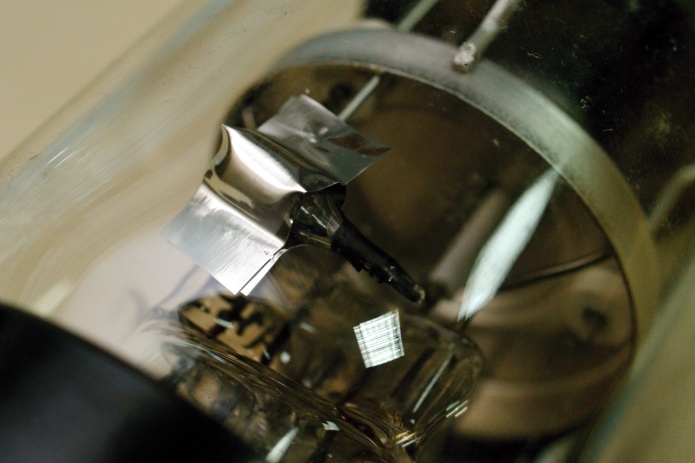

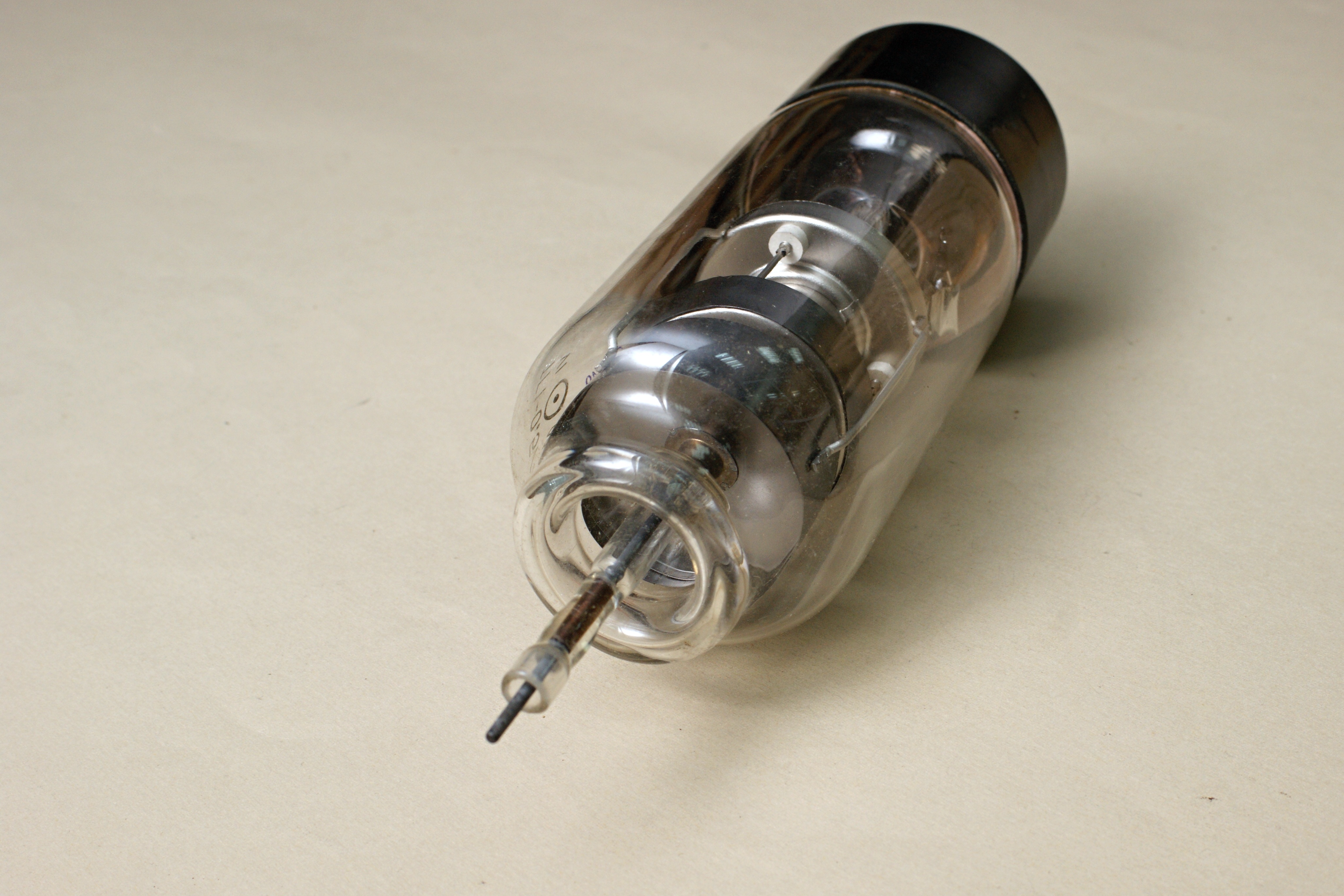

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

тиратрон ТГ1-0,5/12

Источники:

1. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
2. Электровакуумные приборы. Газоразрядные приборы. Сборник справочных листов. Том IX. ВНИИ "Электронстандарт", 1984.
3. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985.
