ТГ1-12,5/1,3

Еще один тиратрон из "металлической" серии (ТГ1-1,6/1,3, ТГ1-3,2/1,3 и пр.). Предназначен для работы в управляемых выпрямителях электропривода станков.

Наполнен ксеноном. Катод оксидный, косвенного накала. Заводской паспорт на него.

Производитель - ПО "Газотрон", г.Ровно (Украина).

Номинальные электрические данные

Напряжение накала - 4,75...5,5 В
Ток накала - 16 А
Сопротивление в цепи сетки - 1 - 100 кОм
Время прогрева - не менее 2 мин
Срок службы - 3000 ч
Наибольшая амплитуда напряжения на аноде
   прямого - 1 кВ
   обратного - 1,3 кВ
Наибольший ток в цепи анода в импульсе - 80 А
Наибольшее значение среднего тока в цепи анода - 12,5 А

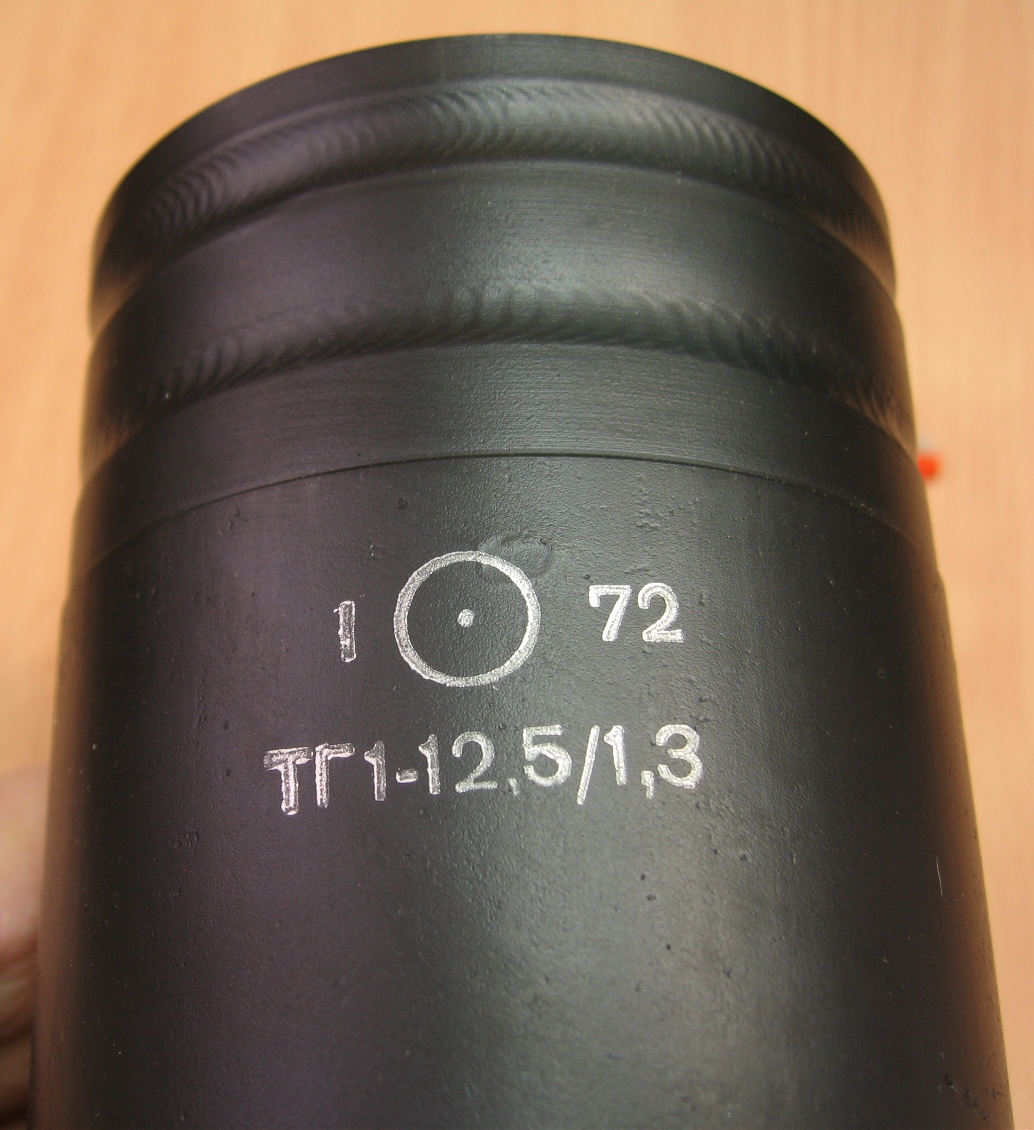

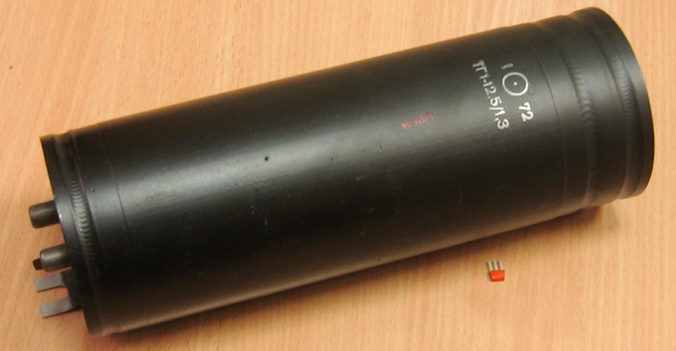

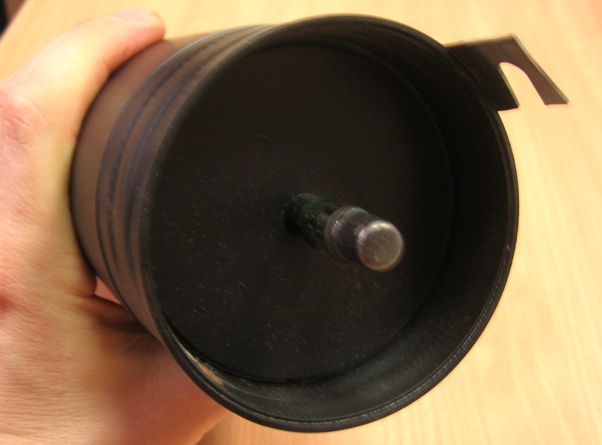

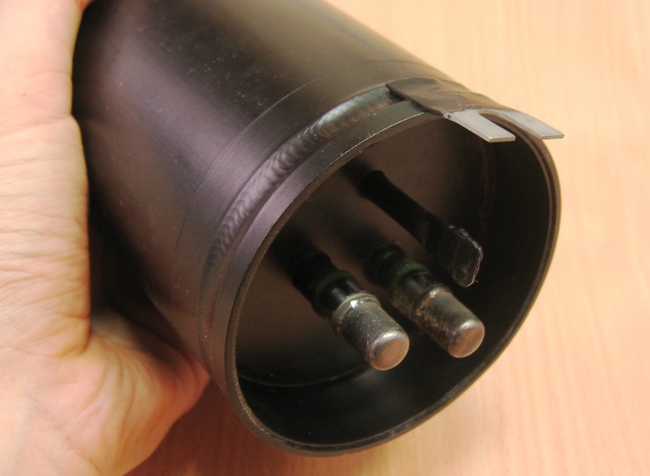

(фото с форума Портативное ретрорадио)

Источники:

1. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
