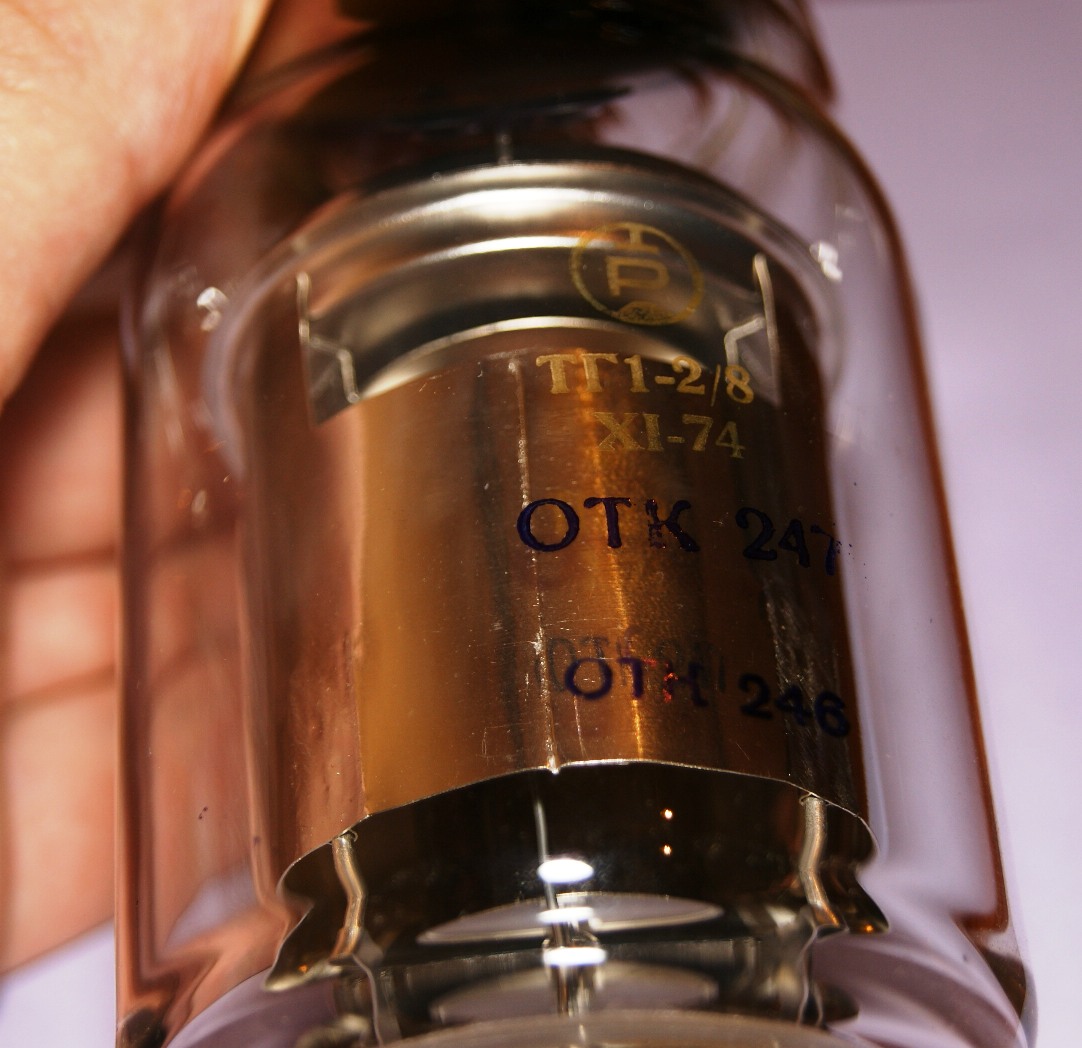

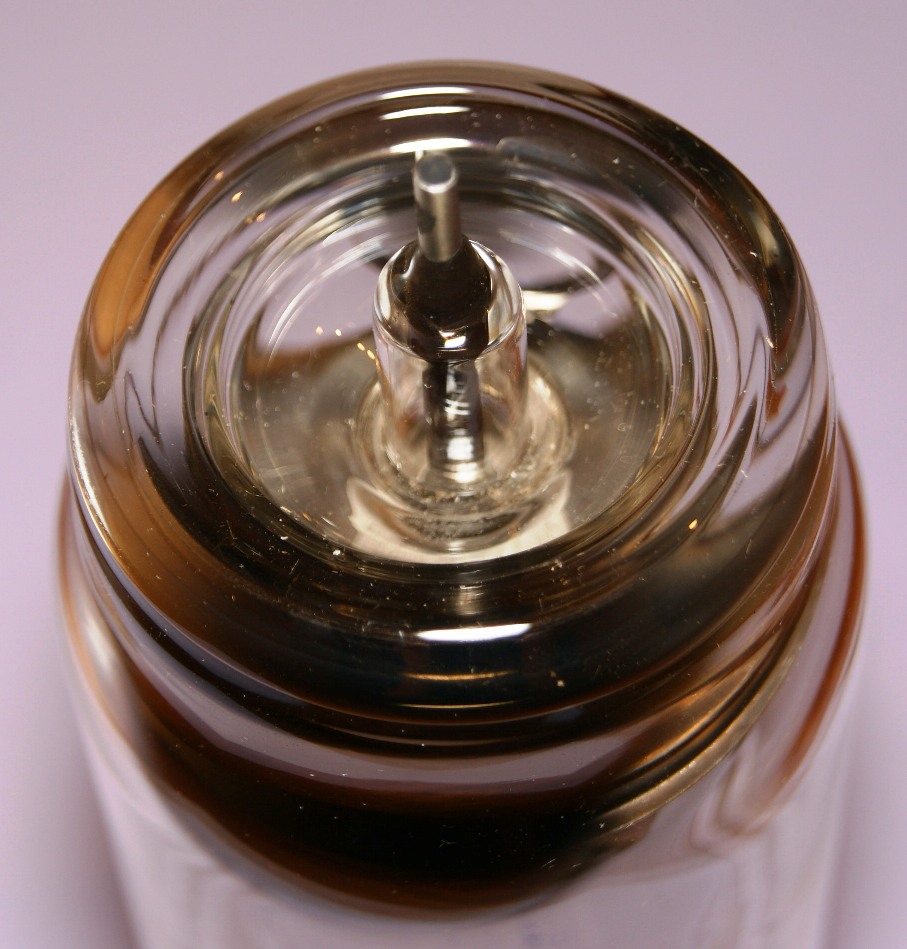

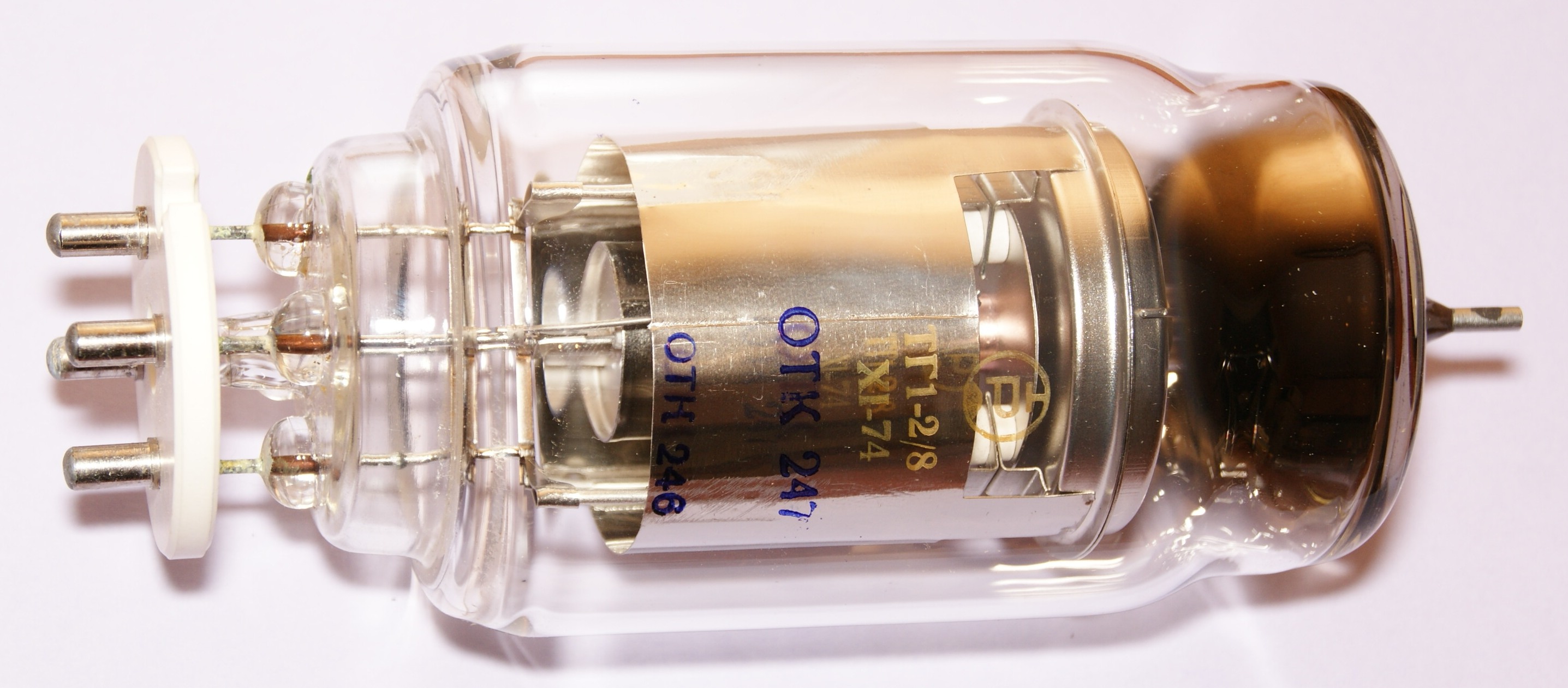

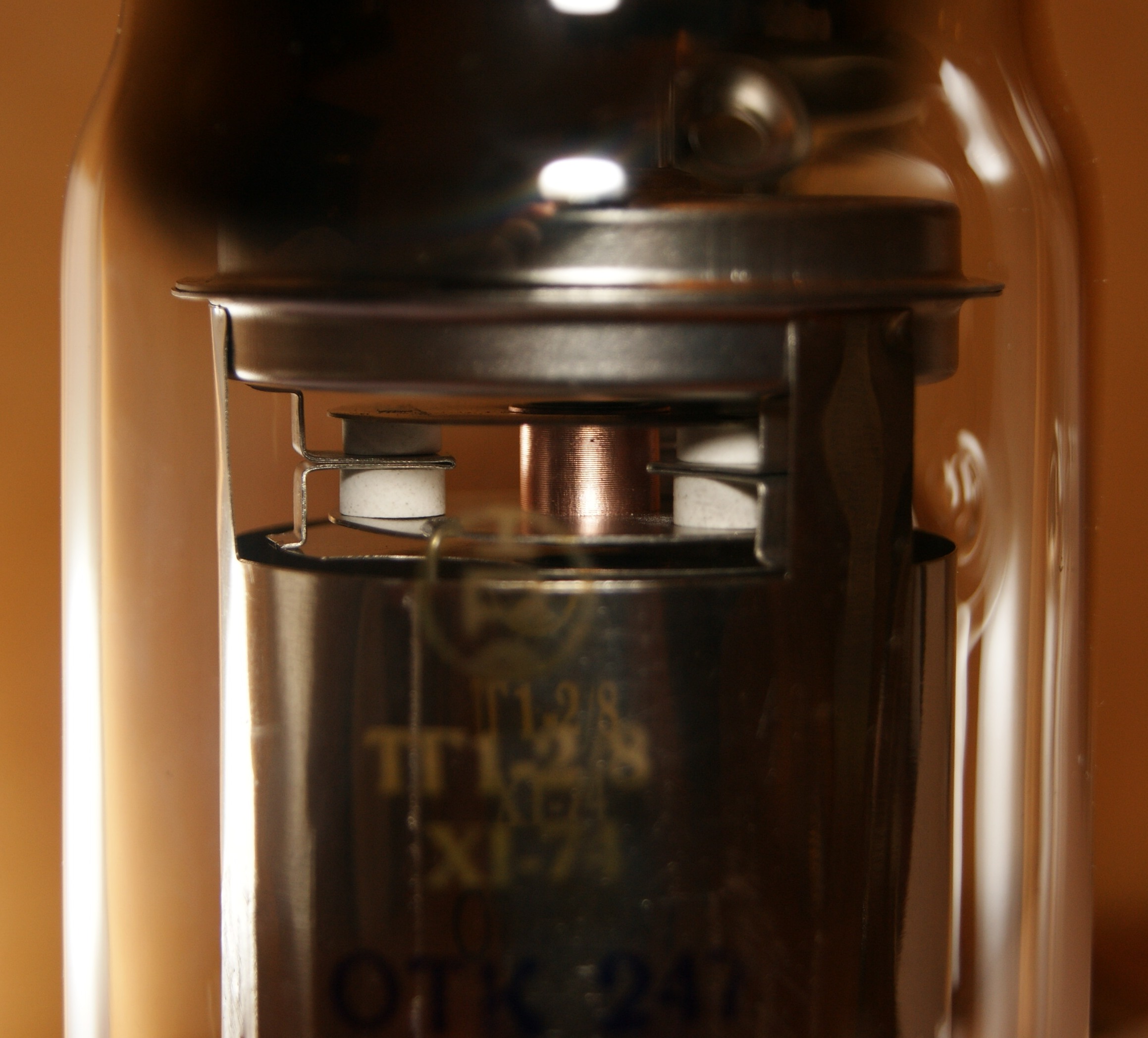

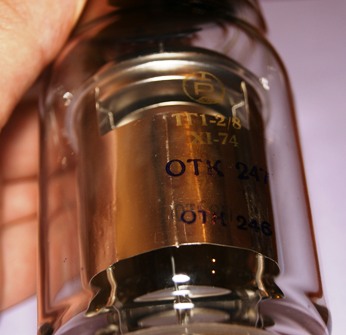

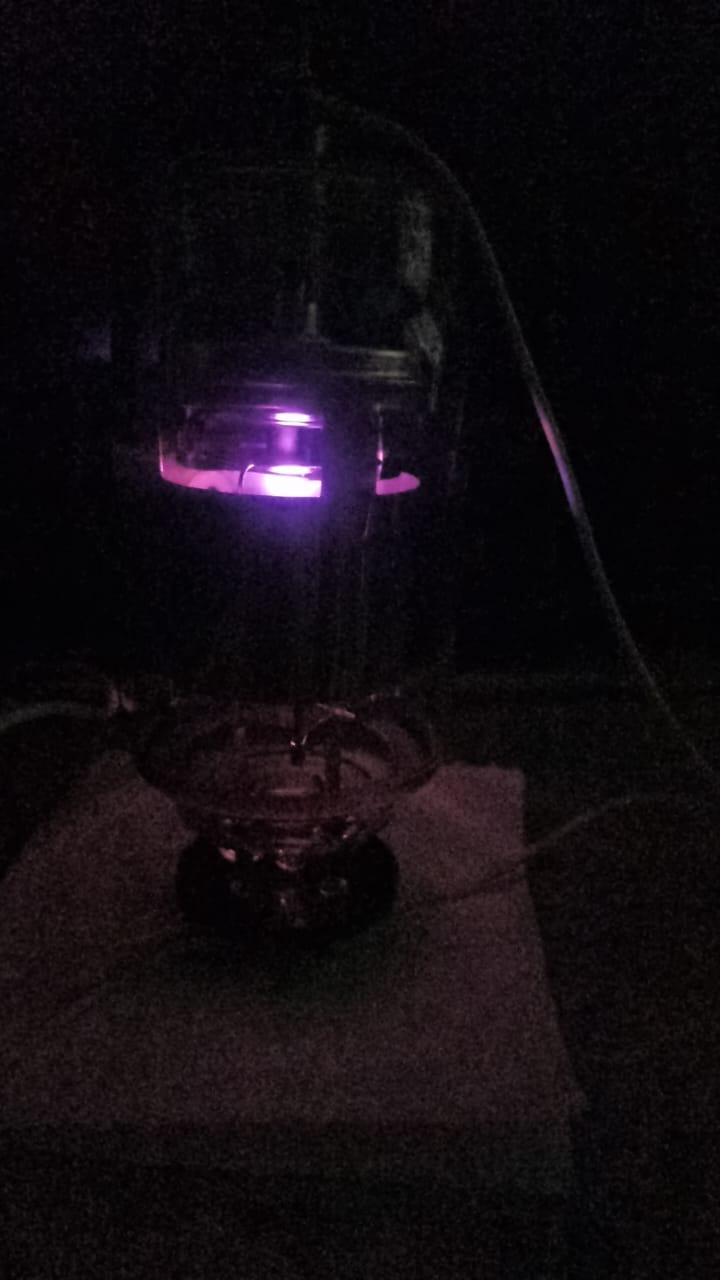

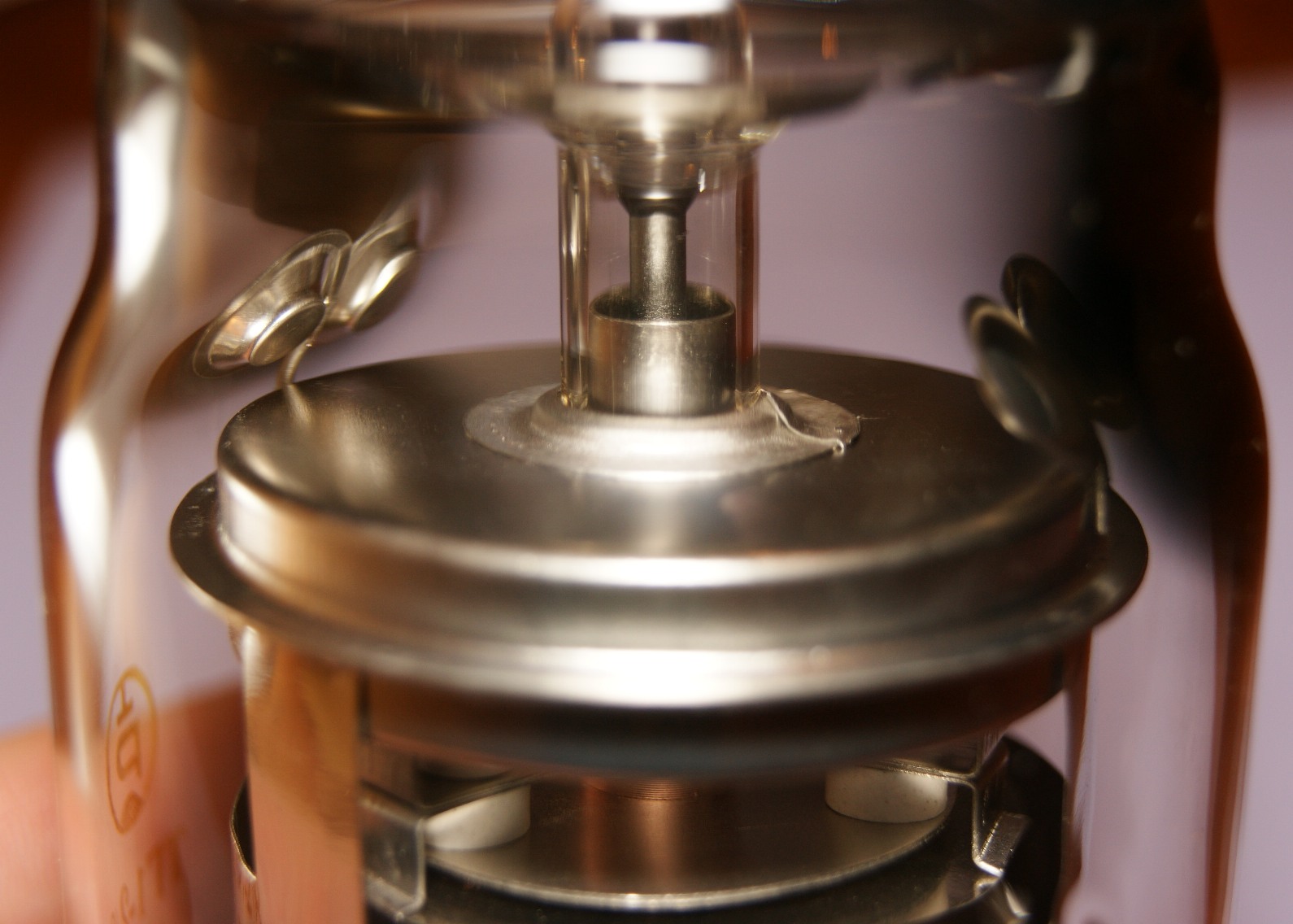

ТГ1-2/8

Мощный тиратрон с ксеноновым наполнением. Катод оксидный, косвенного накала. Предназначен для работы в выпрямительных устройствах, максимальный средний ток 2 А, макс. напряжение 8 кВ.

Данные из отраслевого каталога и заводские паспорта на него, версия 1 и версия 2.

Номинальные электрические данные

Напряжение накала 6,3 В
Ток накала 6,5 А
Наибольший ток в цепи анода в импульсе 6,5 А
Напряжение зажигания 1000 В
Напряжение запирания -20 В (-35 В)*
Падение напряжения анод-катод 20 В
Время прогрева не менее 2 мин
Диапазон температур -60...+85°С
Долговечность 1000 ч
*по некоторым источникам
Производитель - Рязанский завод электронных приборов.

Источники:

1. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
2. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985.
